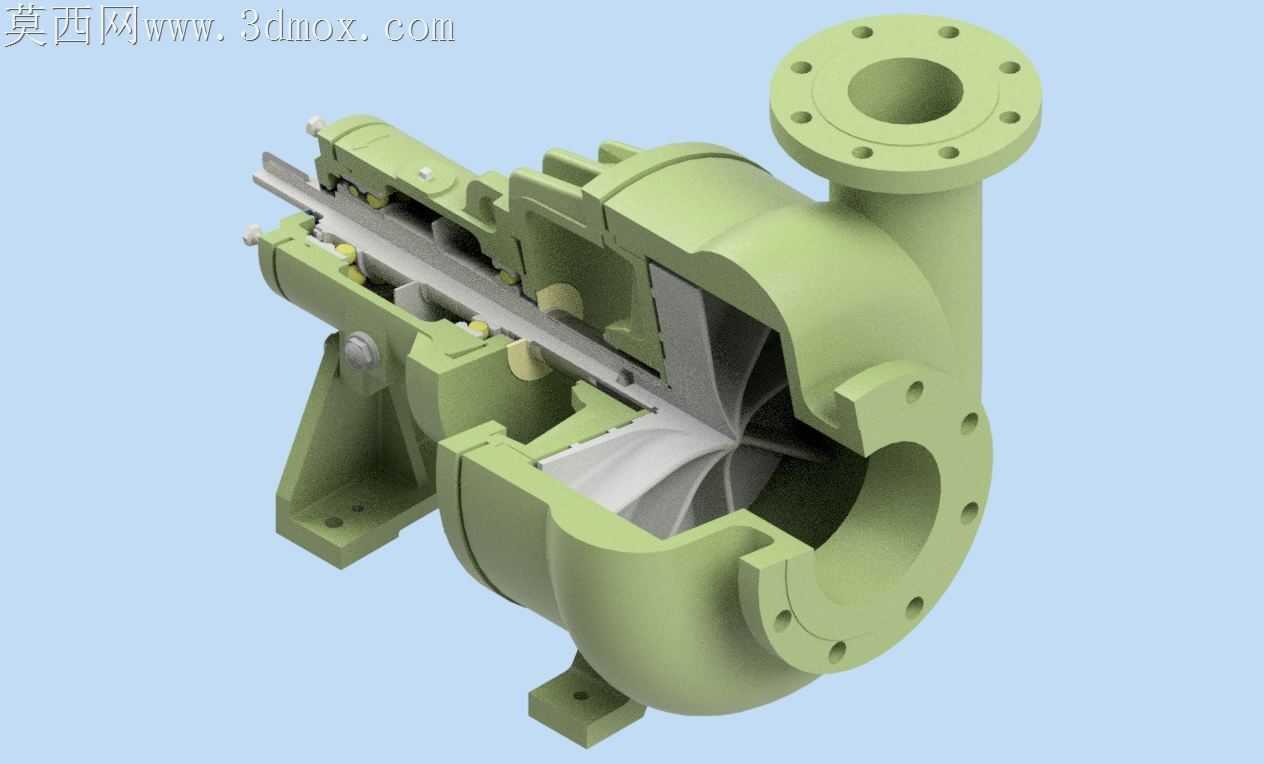

凹式结构剖视展示离心泵内部构造

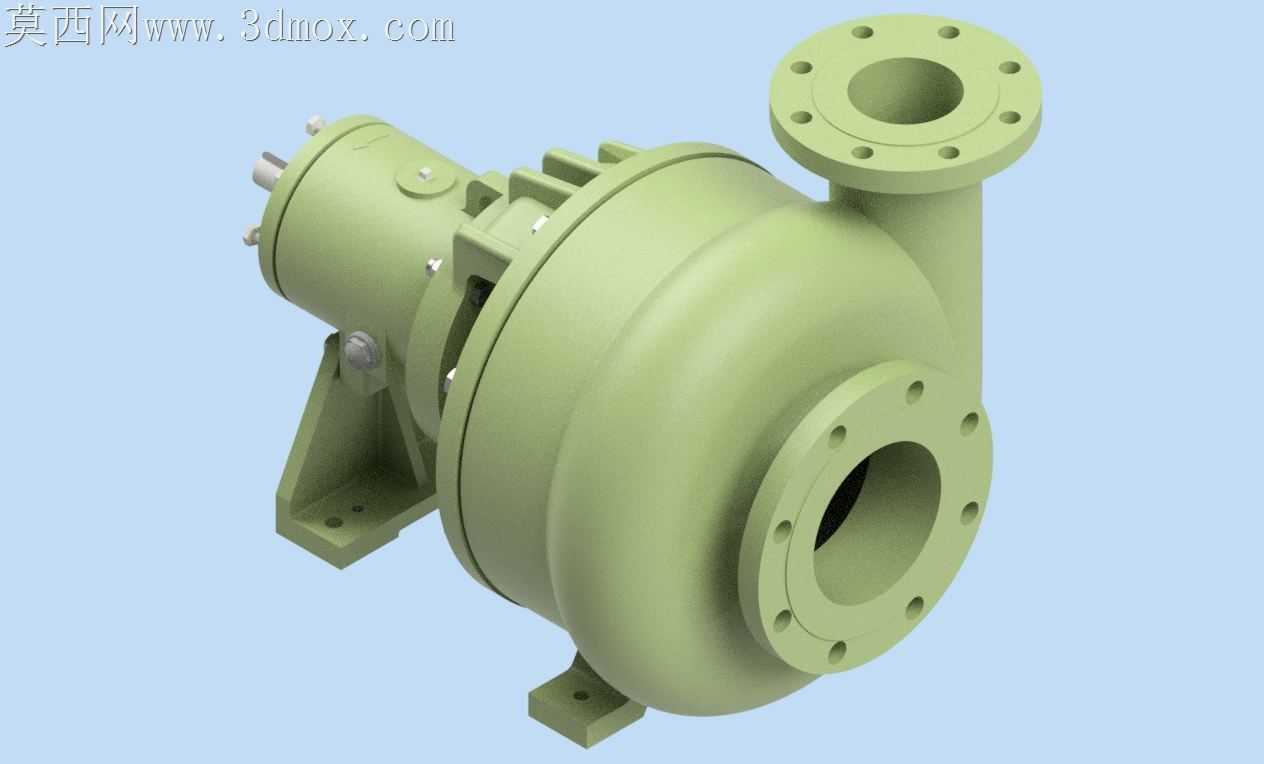

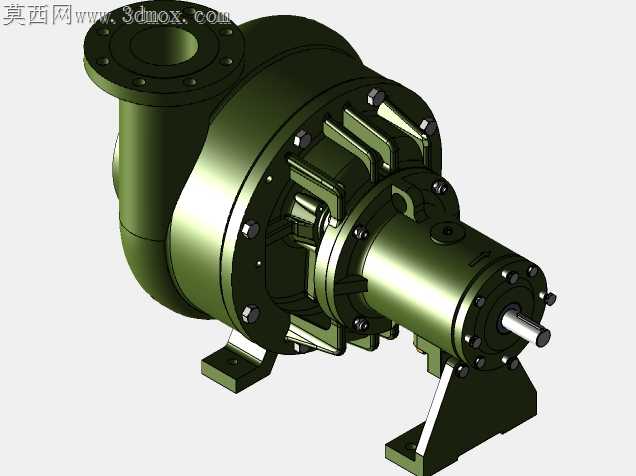

现场检修离心泵时最常遇到的痛点，就是叶轮与泵壳间隙把控不当，要么间隙过大导致容积效率骤降，输送含颗粒介质时回流冲刷磨损加剧，要么间隙过小，轴系受热伸长后叶轮与泵壳发生碰磨，直接造成设备停机。这款凹式叶轮泵的结构设计，刚好针对这类现场矛盾做了针对性的结构适配。泵壳采用分段式法兰对接结构，进出口法兰的螺栓孔位做了沉台锪平处理，现场配管时不需要额外加工垫片适配面，法兰端面的平面度公差控制在0.02mm以内，能避免密封垫受压不均出现的渗漏问题。叶轮采用凹式叶片曲面设计，叶片进口边做了圆弧修磨，能降低介质进入叶轮流道时的冲击损失，输送含少量固体颗粒的介质时，颗粒不容易在叶片进口处堆积卡滞。泵轴与叶轮的配合采用H7/k6过渡配合，轴肩位置预留了0.1mm的热胀补偿间隙，轴封腔的位置做了加宽处理，不管是换装机械密封还是填料密封，都有足够的操作空间，不需要额外拆解泵体进出口管线就能完成密封件更换。泵脚的安装面做了铣平加工，每个安装脚都预留了定位销孔，现场找正后打定位销，能避免设备运行振动导致的地脚螺栓松动。剖视展示的内部流道做了顺滑过渡处理，泵壳蜗室的截面变化完全匹配叶轮出口的介质流速，不会出现局部流速突变造成的湍流振噪。轴承位的轴颈做了高频淬火处理，表面硬度达到HRC45-50，能承受长期运行的径向载荷，轴承端盖处预留了油脂加注通道，日常维护时不需要拆解端盖就能完成轴承润滑。这类结构的泵在给排水、轻工输送场景里适配性很强，所有配合面的公差设定都兼顾了加工可行性与现场装配的容错空间，不会出现加工精度要求过高导致制造成本飙升，也不会因为公差过松导致运行故障频发。
