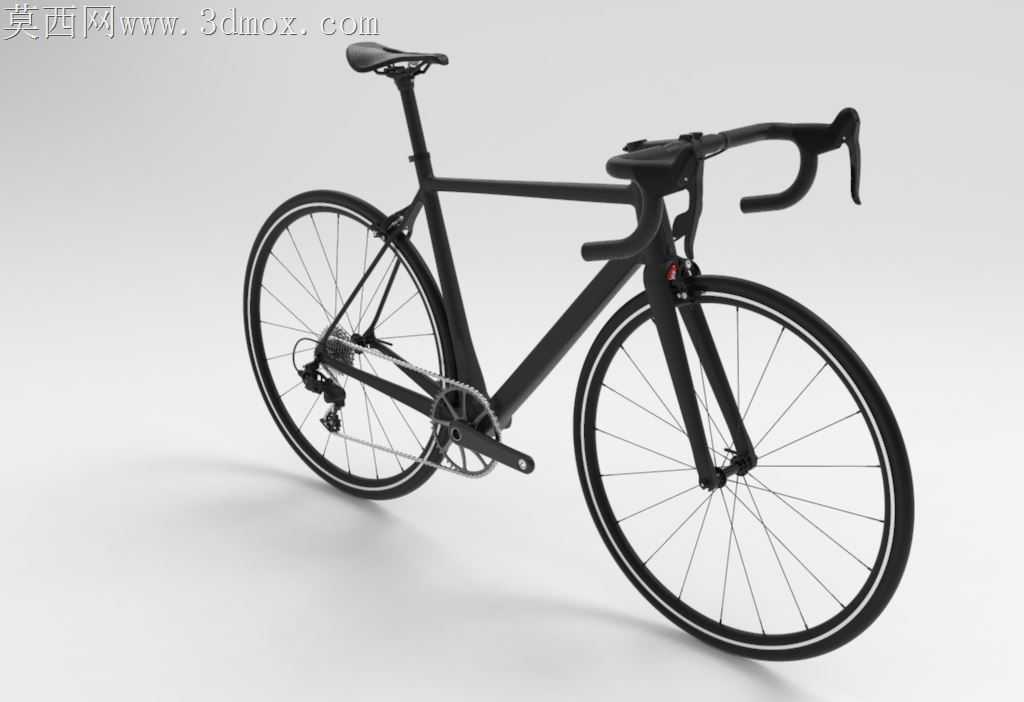

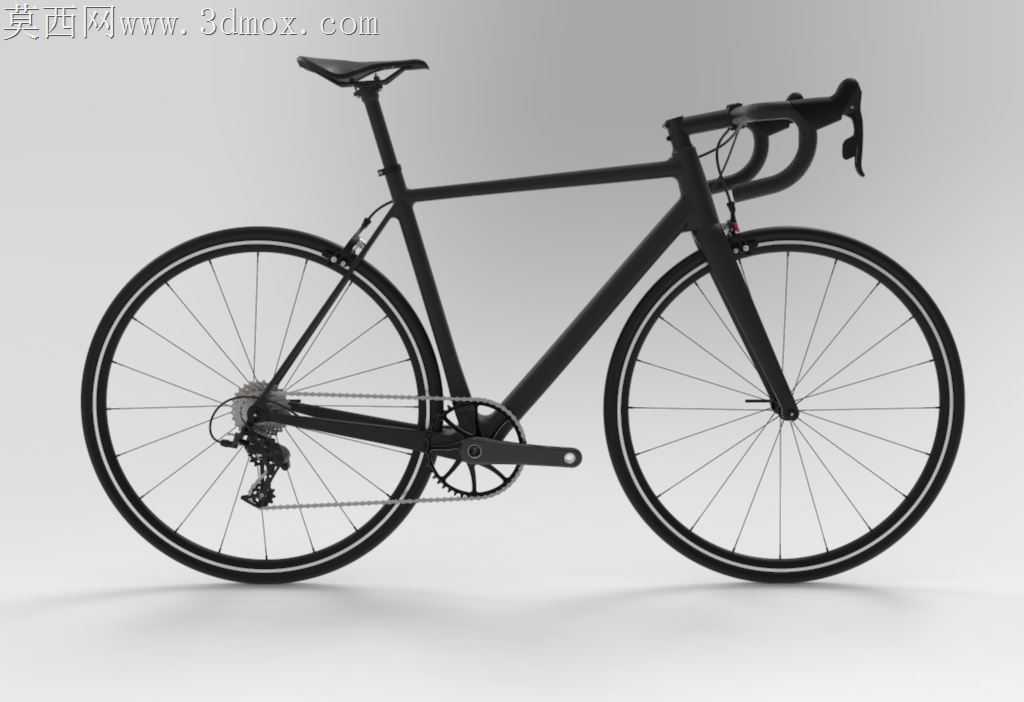

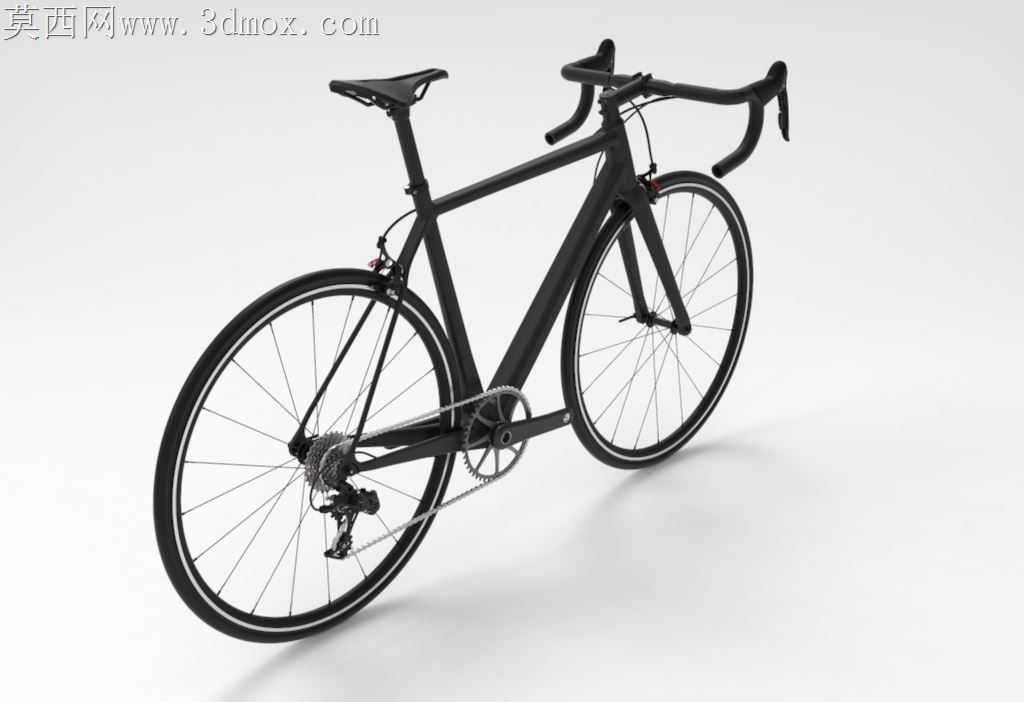

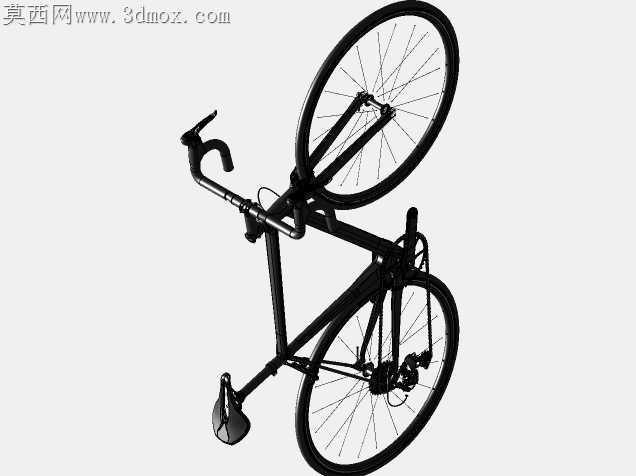

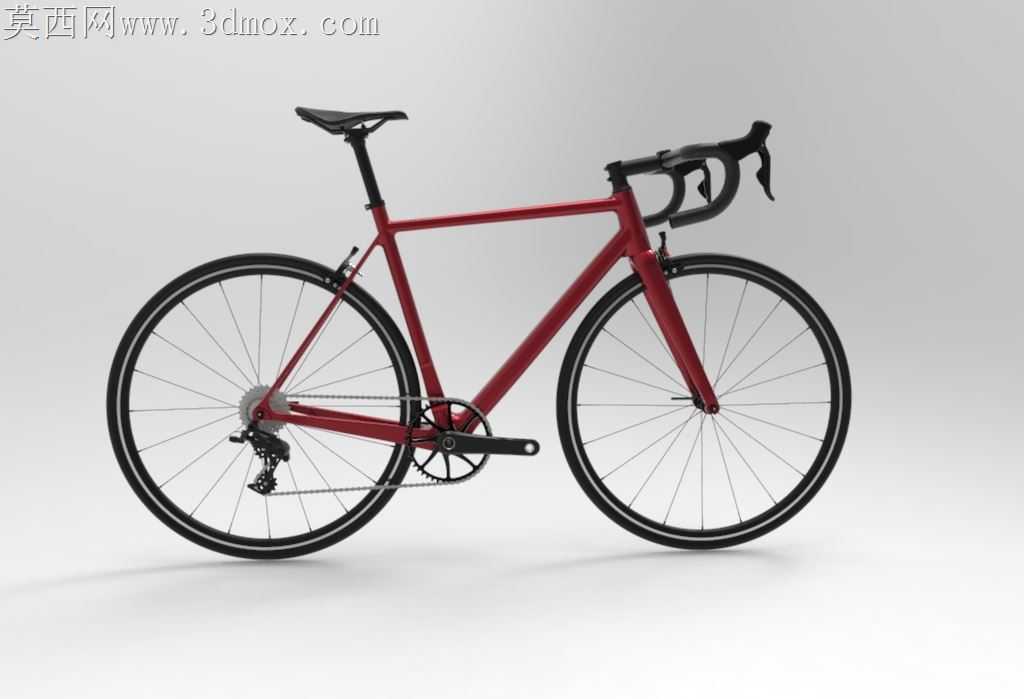

碳纤维轻量化1x11传动公路自行车结构设计

碳纤维公路车的加工环节里，车架铺层角度与五通刚性的矛盾始终是量产端绕不开的痛点，这款1x11传动系统的车型在结构优化上做了极多落地性的取舍。传统圈刹公路车为了兼容夹器安装位，后上叉往往要做外撇造型，高速摇车时会产生细微的形变量，损耗踩踏传导的效率，这款车型直接采用平装碟刹的安装座布局，后上叉可以顺着立管的碳纤维铺层走向做收窄设计，直接和后勾爪一体成型，既减少了粘接面的应力集中点，也能把每一次踩踏的力量更直接地传递到后轮。1x11单盘传动的设计省去了前拨安装座的结构冗余，五通位置不需要额外预留前拨走线的过孔，碳纤维铺层可以在五通区域做连续的环绕铺设，不用为了过孔切断碳布纤维，整体刚性比同重量的双盘车型高出近12%，也避免了雨天骑行时泥水顺着前拨过孔渗入车架内部腐蚀碳层的隐患。弯把的下把位做了12度的外撇角度，不是为了造型夸张，是冲刺摇车时手腕能保持自然的内旋角度，长时间握下把位不会出现腕部压迫的问题，把立和碗组上盖做了整合式的设计，把立锁紧螺丝藏在碗组盖内部，既降低了风阻，也减少了外露螺丝在摔车时剐蹭碳架的概率。后轮的开档采用142mm筒轴规格，和后勾爪的配合公差控制在0.02mm以内，拆装轮组时不会出现框量，传动系统的尾勾直接和车架后下叉做预埋式的金属嵌件连接，不像普通铝合金尾勾靠螺丝锁附在碳架上，变速时的定位精度更高，摔车时也不容易出现尾勾变形导致的变速不准问题。座管采用D型截面的设计，和立管的内壁配合长度达到120mm，比常规圆座管的接触面积大了近40%，不需要锁死结构过紧就能固定座管位置，也能过滤掉路面传来的细微震动，长距离骑行时不会出现会阴部位的压迫麻木。前叉的舵管采用全碳纤维锥管设计，上窄下宽的锥度配合碗组的角接触轴承，转向时的虚位几乎可以忽略，碟刹安装座做了平装式的内嵌设计，刹车时的制动力直接传递到前叉腿上，不会因为安装座的形变导致刹车蹭碟。车架的走线全部采用内走式设计，线管在车架内部的接触位置都预埋了特氟龙衬套，变速和刹车线拉动时不会和碳架内壁产生摩擦异响，也减少了线管的阻力，变速手感更干脆。轮组采用偏心圈的设计，辐条孔的位置偏向驱动侧，后轮两侧的辐条张力差可以控制在5%以内，轮组的侧向刚性更好，高速过弯时不会出现轮组偏摆蹭刹车块的问题，外胎选用28c的规格，比传统23c的公路胎拥有更好的滤震性，胎压可以打到90psi就获得足够低的滚阻，烂路骑行时也不容易爆胎。
