激光打标机配套工件定位打板夹具

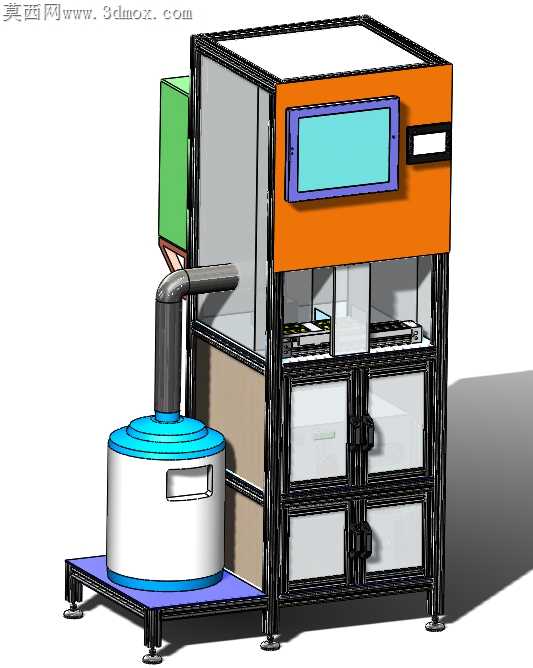

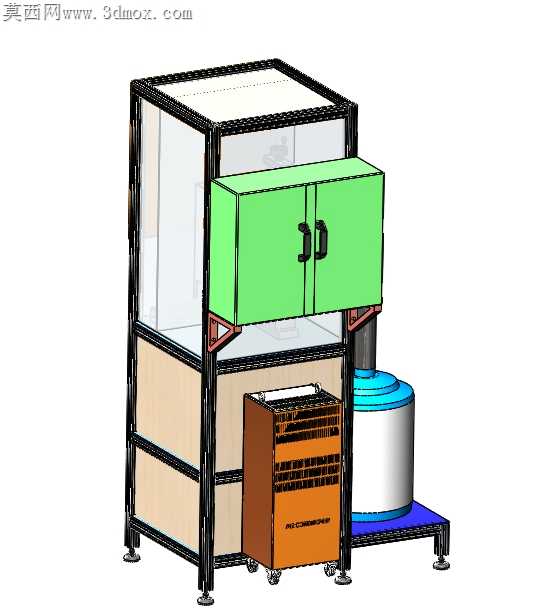

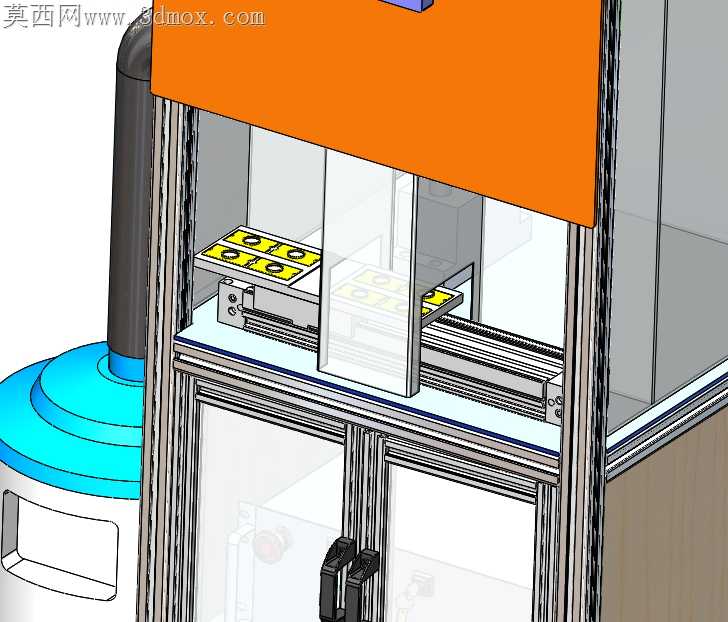

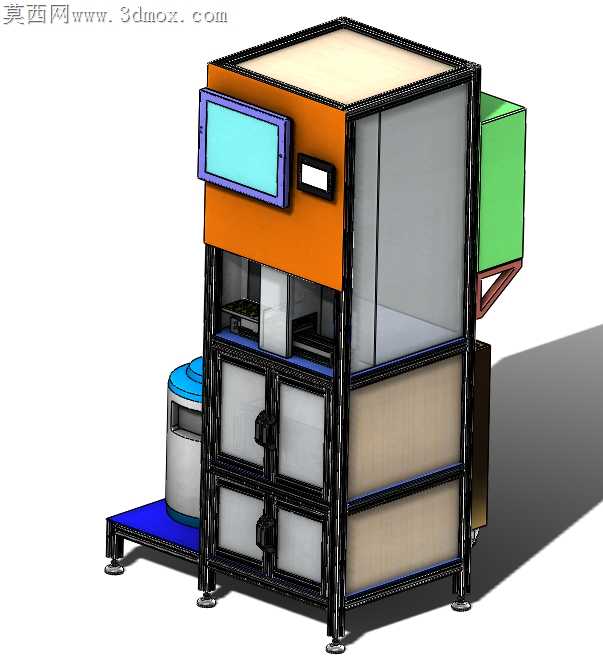

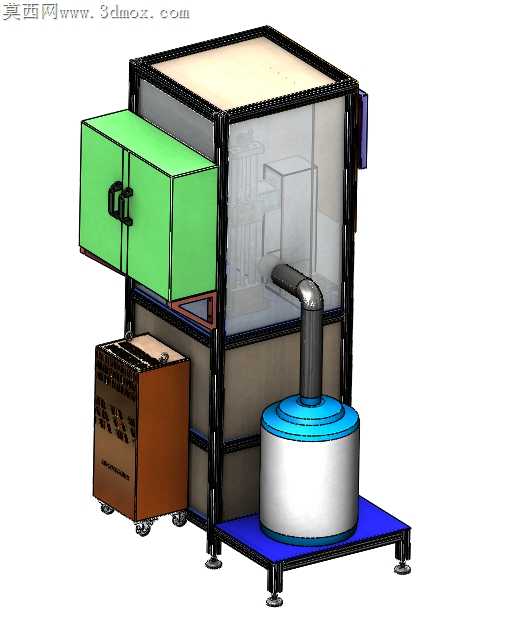

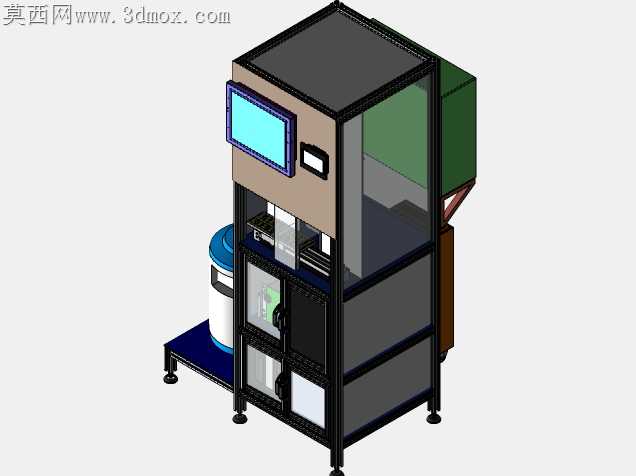

车间现场激光打标作业常遇到工件定位偏移、打标区域偏差的问题，散放的工件在打标头移动时容易受振动移位，重复定位精度差直接导致打标废件率居高不下，这款配套打板夹具的结构设计完全围绕加工适配的核心需求展开。铝型材搭建的主体框架没有采用满焊连接的冗余设计，型材槽位直接嵌入透明防护板，既保留了设备运行状态的可视性，又避免了焊接变形带来的框架公差累积，底部可调脚杯的安装位预留了3mm的调节余量，能适配车间地面不平整的常见工况，不用额外垫塞铜皮就能把机架调至水平，减少打标头Z轴方向的高度误差。操作侧的触控屏安装支架做了倾角微调结构，屏体边框和安装座之间留了1.5mm的间隙，内嵌橡胶缓冲垫，日常操作按压屏幕时不会因为硬连接导致屏体碎裂，屏幕旁的小型状态指示灯嵌入橙色面板的沉槽内，突出面板的高度控制在2mm以内，避免操作人员走动时剐蹭损坏。下部的双列柜门采用隐藏式铰链安装，柜门和框架之间的配合公差控制在0.8mm，既不会因为间隙过大漏入车间粉尘，也不会因为公差过小出现开关卡滞，柜门内侧预留了工具收纳格，可以放置打标用的定位塞块、清洁无尘布，不用在作业时来回奔走取放工具。侧挂的绿色电气箱采用斜撑支架固定，支架和主框架的连接点选在型材的加强筋位置，避免长期承重导致型材局部变形，电气箱和主框架之间留了20mm的散热间隙，箱内的伺服驱动器、激光电源工作时产生的热量能顺着间隙自然散出，不用额外加装散热风扇也能保证长时间运行的温度稳定。左侧延伸的蓝色置物平台做了防滑包边，平台高度和夹具作业面齐平，待打标和完成打标的工件可以临时放置在平台上，减少工件周转的搬运距离，平台旁放置的清洁桶预留位置刚好适配车间常用的无尘清洁桶尺寸，打标产生的少量烟尘残渣可以随时清理。夹具的安装位在框架中部的作业腔体内，安装基准面做了铣平处理，平面度控制在0.02mm以内，不同规格的打标夹具可以直接通过螺栓固定在基准面上，不用每次重新校准打标坐标，换型时间能缩短六成以上。作业腔体的上部预留了激光头的移动导轨安装位，导轨安装面和夹具基准面的平行度在装配时通过塞尺反复调校，保证打标头在全行程移动时和工件表面的距离一致，打标深浅均匀不会出现局部漏打、打标过深的问题。框架外侧的橙色喷塑面板采用折弯一体成型，折弯处做了圆角处理，没有尖锐的边角，避免操作人员上下料时磕碰划伤，面板和型材框架之间采用卡扣连接，后期维护时不用拧下大量螺栓就能快速拆下面板检修内部线路。
