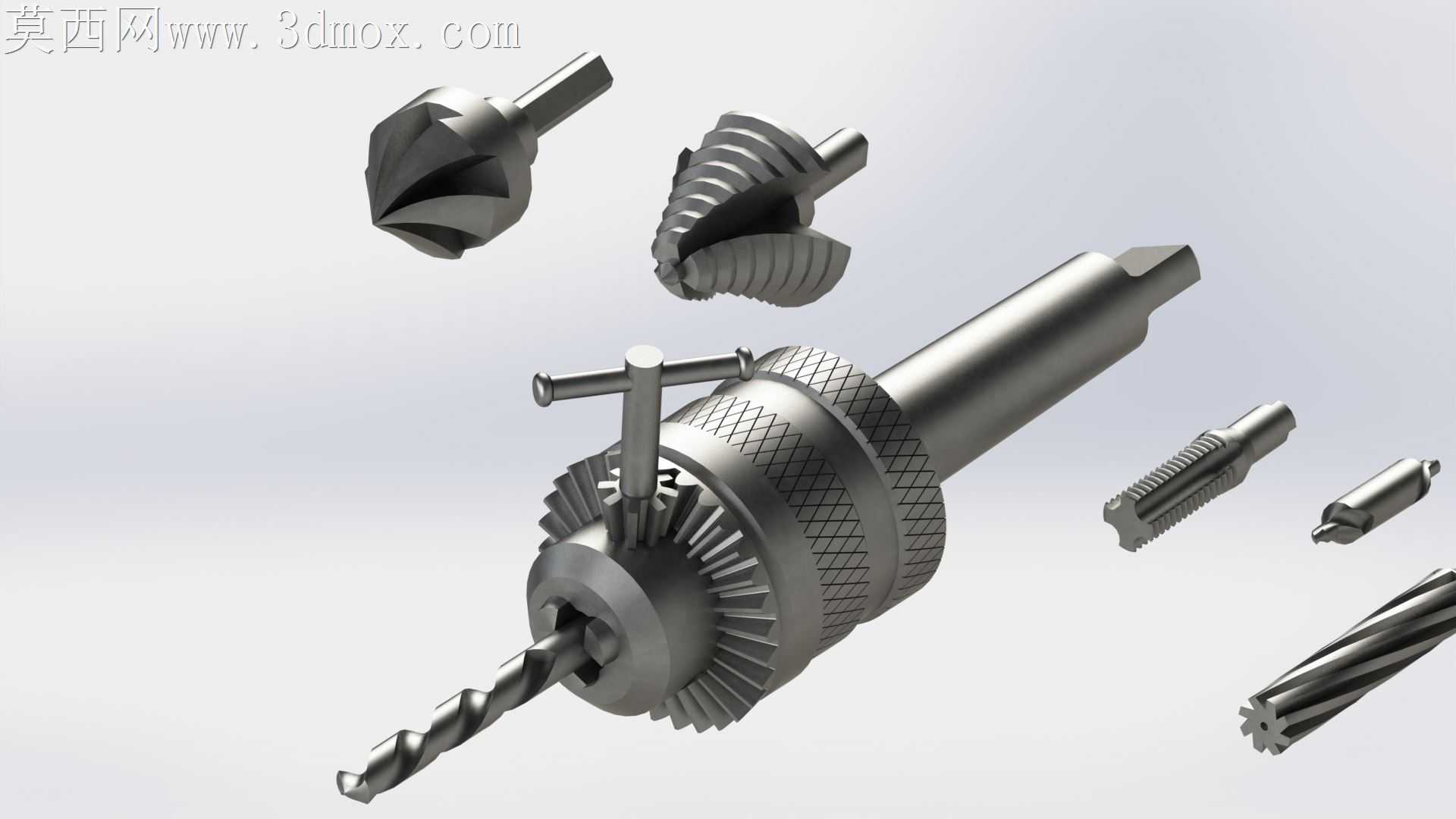

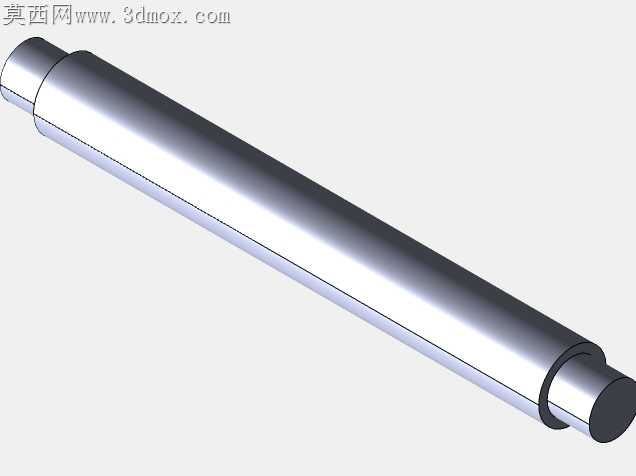

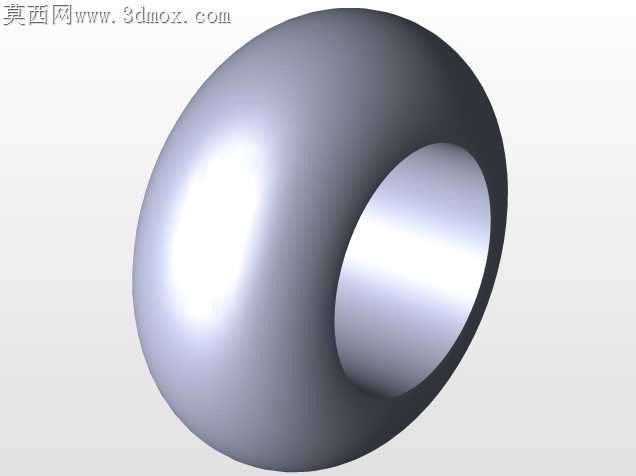

多规格适配手动钻夹头及配套钻具结构

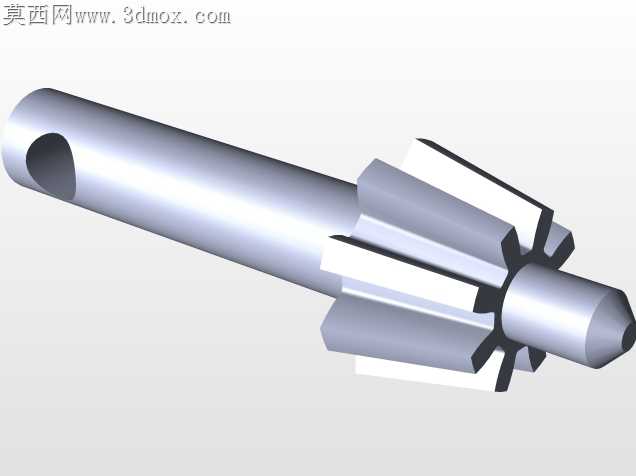

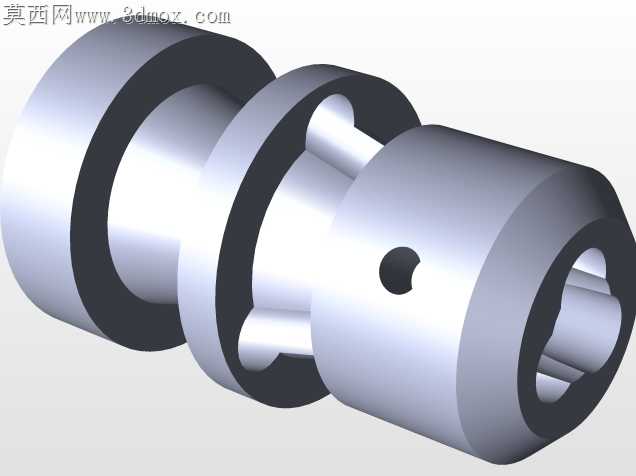

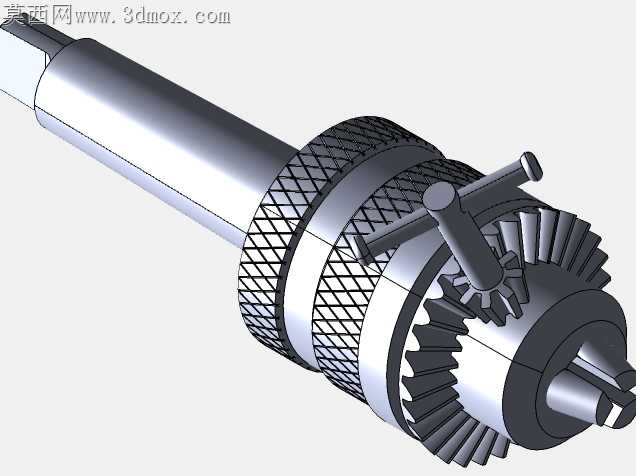

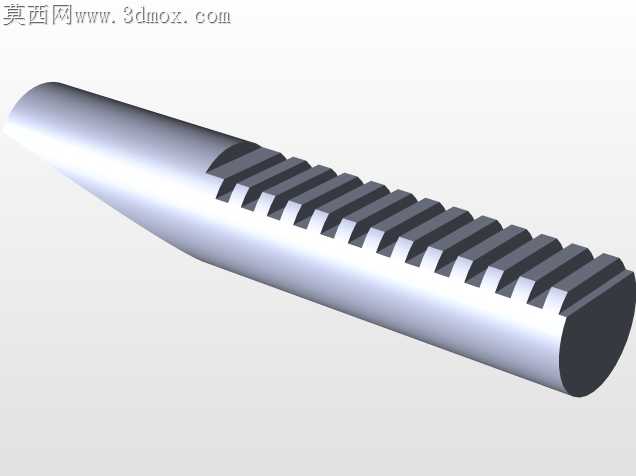

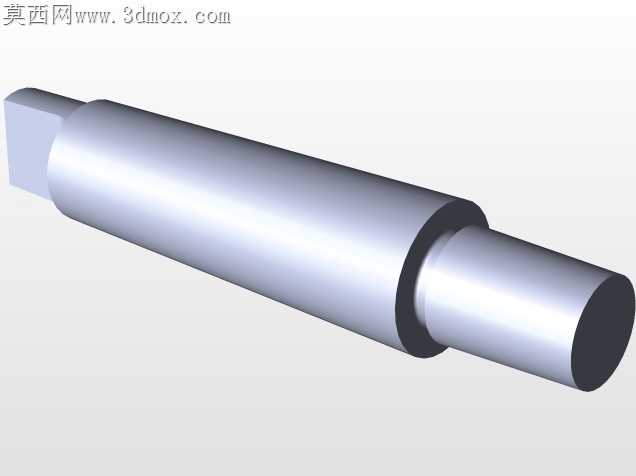

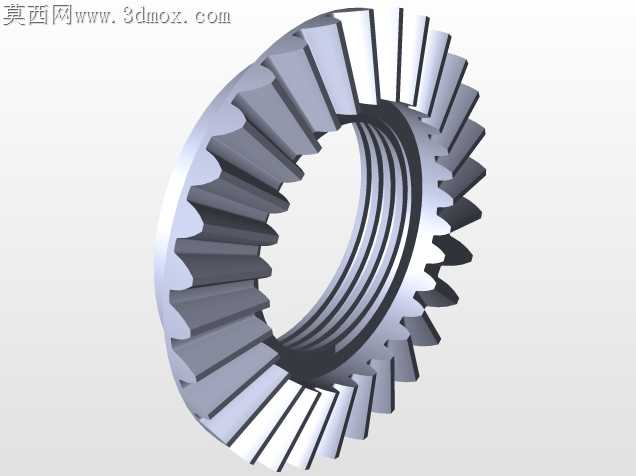

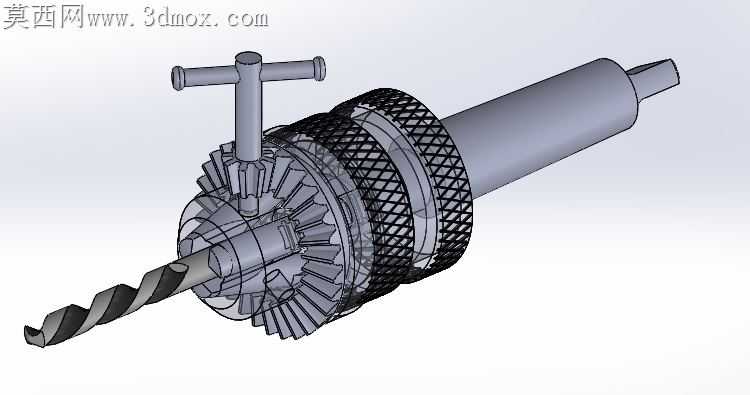

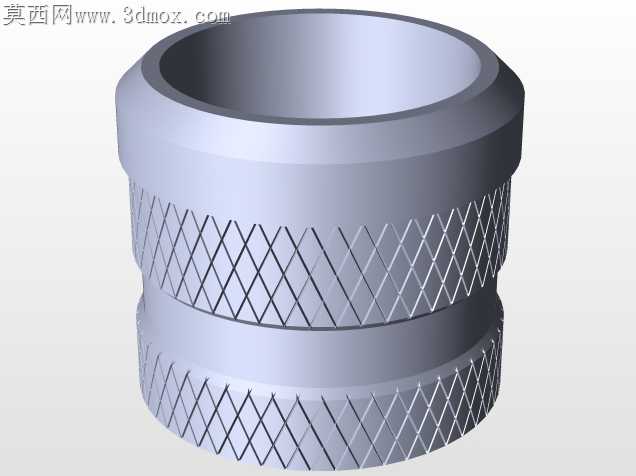

车间里手动钻床的夹头打滑、钻头装夹偏心是常年绕不开的加工痛点，这套钻夹头结构从装配公差匹配的根源上，解决了常规夹头锁紧力不足、不同柄径钻头适配性差的问题。夹头外圈的滚花纹理没有做等距等深的通用设计，靠近锁紧扳手插孔的区域滚花深度比握持区浅0.15mm，既保证扳手插入时外圈不会跟着打滑，又能避免日常握持调整时硌手，滚花的齿形角度做了12度的微倾斜，和手掌施力的旋转方向完全契合，单手就能完成初步锁紧，不需要额外施加过大的握力。夹头内部的三瓣卡爪做了分段式的齿面设计，靠近夹头出口的前段齿形做了圆弧过渡，用来夹持小直径的细钻头，不会因为齿尖应力集中夹碎高速钢钻头的柄部，后段的齿形做了直角咬合结构，夹持大直径钻头或者锪钻、丝锥的时候，能提供足够的咬合力，即使重切削进给也不会出现钻头退柄打滑的情况。配套的不同规格钻具也做了和夹头匹配的柄部公差，锪钻的切削刃做了不等分的齿距排布，钻孔扩孔的时候不会出现共振颤纹，加工出来的孔壁粗糙度能稳定达到Ra1.6，不需要后续额外的铰孔工序。丝锥的柄部做了定位扁位，和卡爪的咬合位置刚好对齐，攻丝的时候不会因为扭矩过大出现丝锥转动打滑的情况，避免丝锥断在工件里造成零件报废。夹头尾部的莫氏锥柄做了接触面积的优化，锥面的贴合率达到85%以上，装夹到钻床主轴上的时候不需要用蛮力敲击就能锁紧，拆卸的时候也不会因为锥面抱死难以取下，日常换不同的加工工序时，拆装效率能提升近四成。夹头内部的伞齿轮传动结构做了侧隙调整，锁紧扳手转动的时候没有空行程，转动半圈就能带动卡爪完成0.5mm的行程移动，装夹不同直径的钻头时不需要反复转动扳手很多圈，调整过程顺滑没有卡滞感。卡爪和夹头本体的配合槽做了微倒角处理，长期使用产生的金属碎屑会顺着倒角缝隙落到排屑槽里，不会卡在配合缝隙里造成卡爪移动卡顿，日常维护只需要定期用压缩空气吹掉碎屑就能保持顺畅，不需要频繁拆解清洗上油。配套的钻头切削刃做了横刃修磨的结构参考，钻孔的时候轴向阻力比普通钻头小近三成，手动进给的时候不需要施加很大的压力，操作人员的劳动强度明显降低，即使是薄板钻孔也不会出现钻头扎穿时的崩边问题。
