铸造构件专用多工位钻孔加工设备

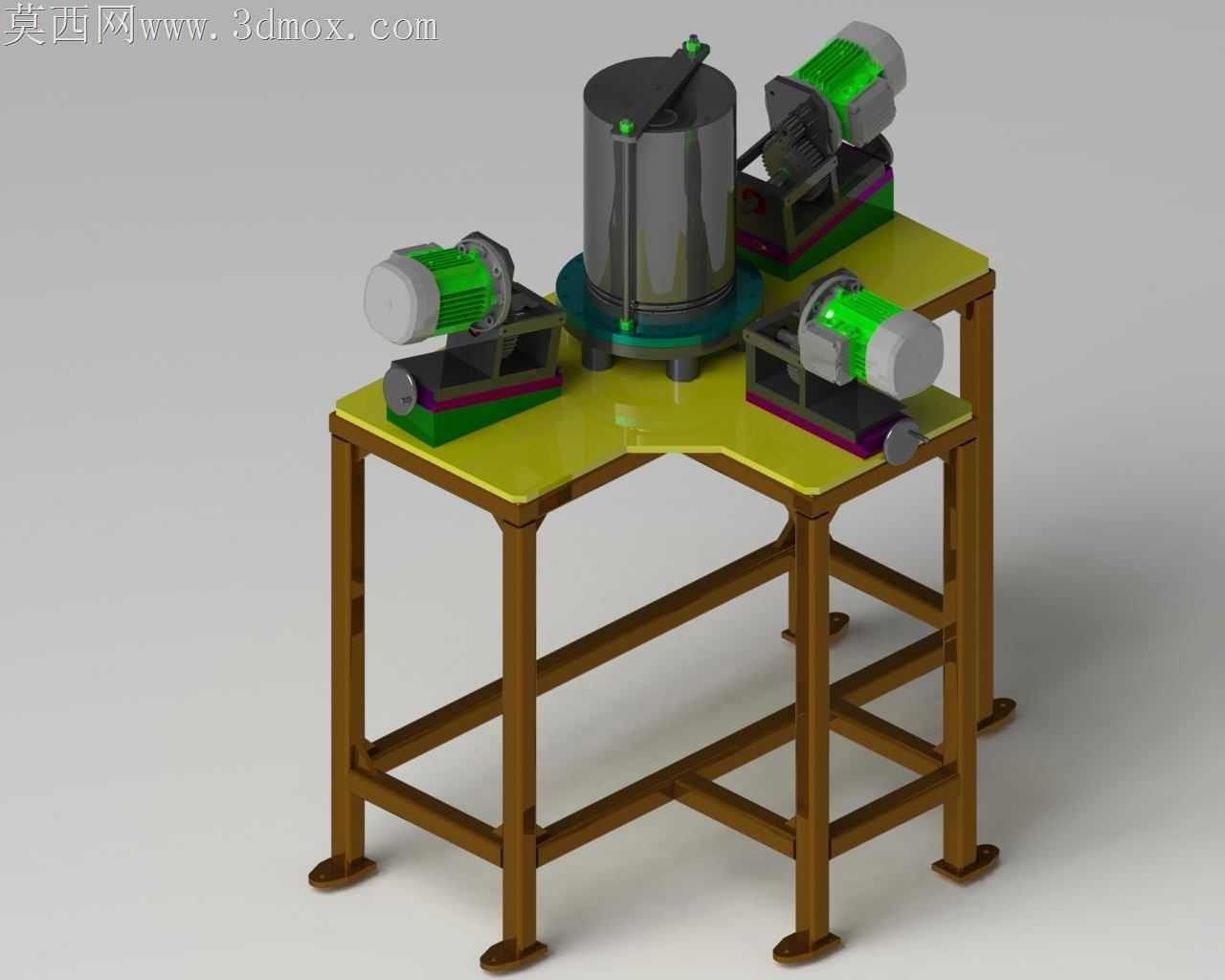

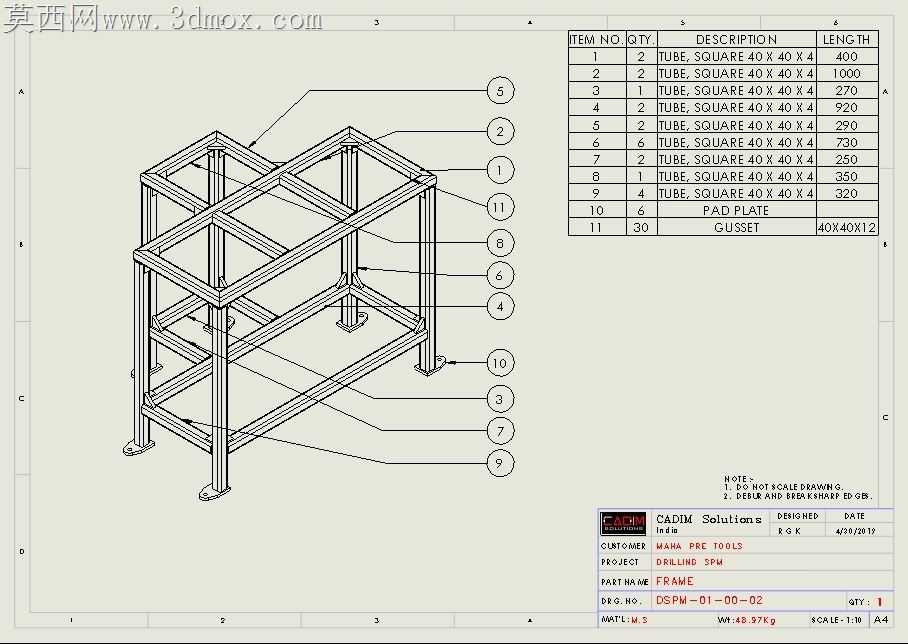

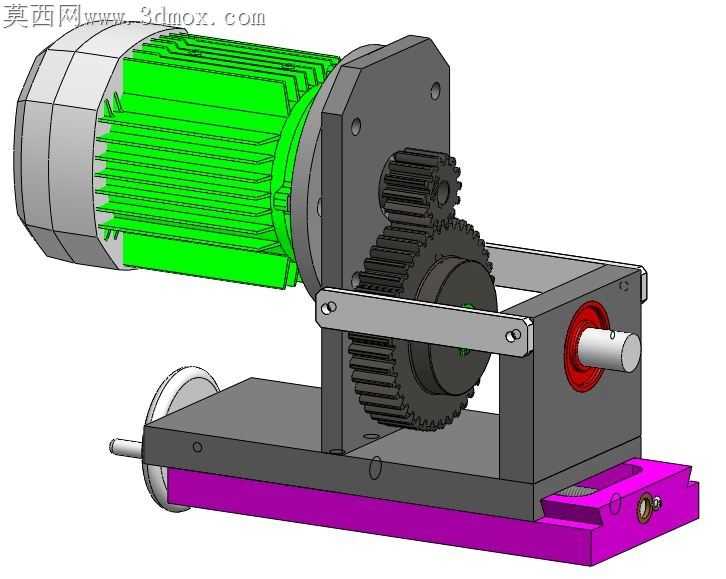

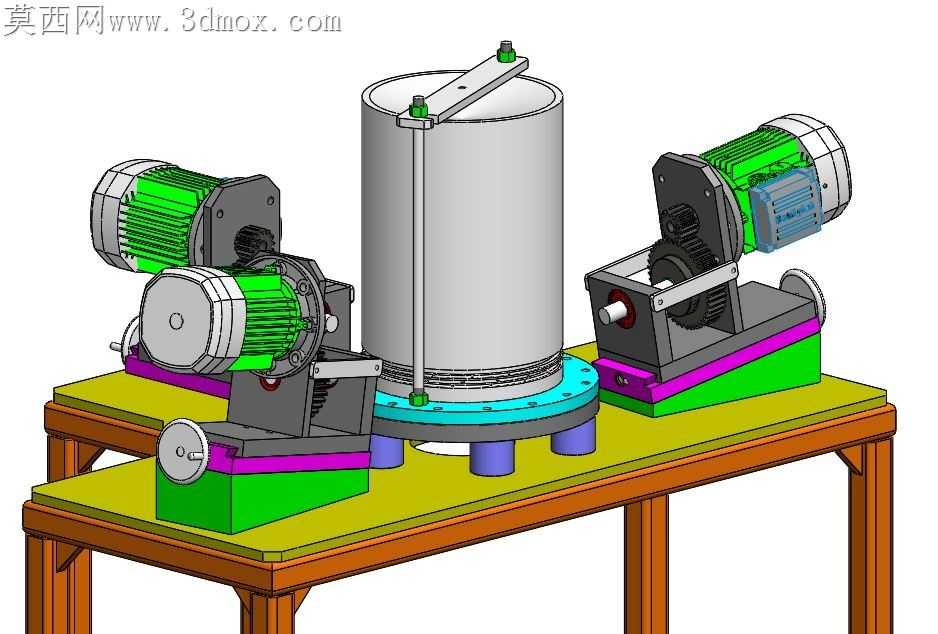

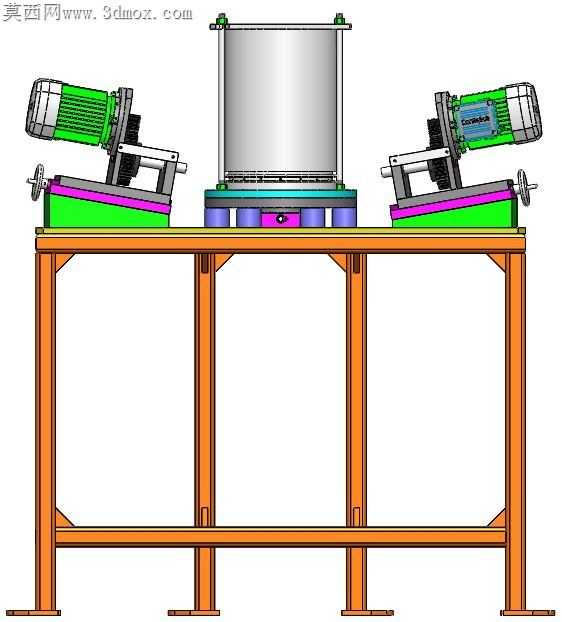

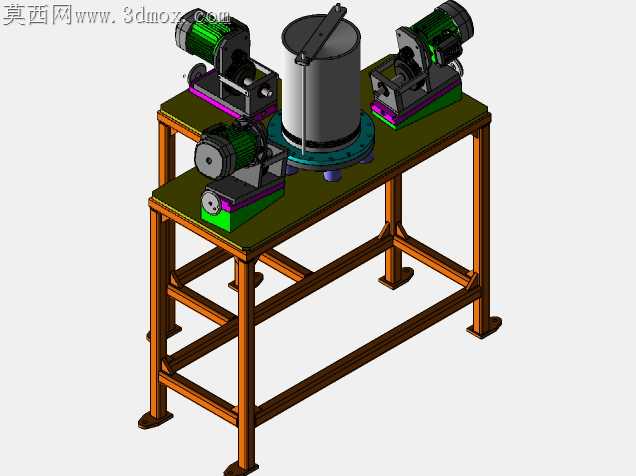

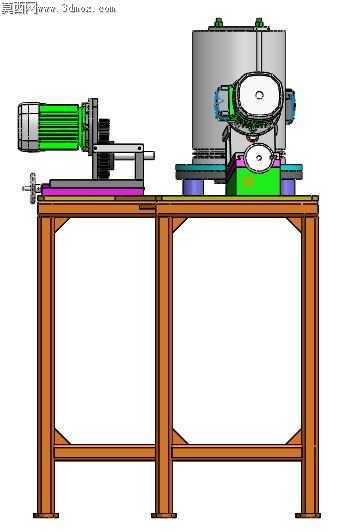

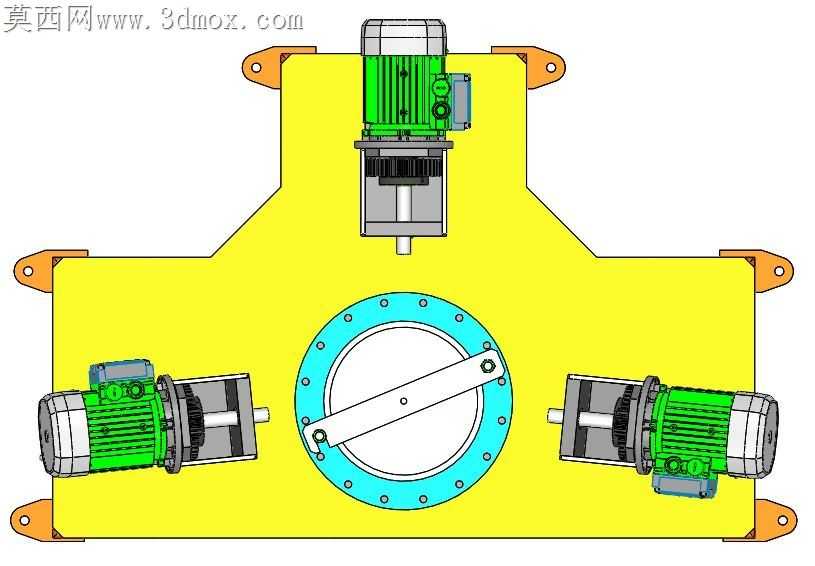

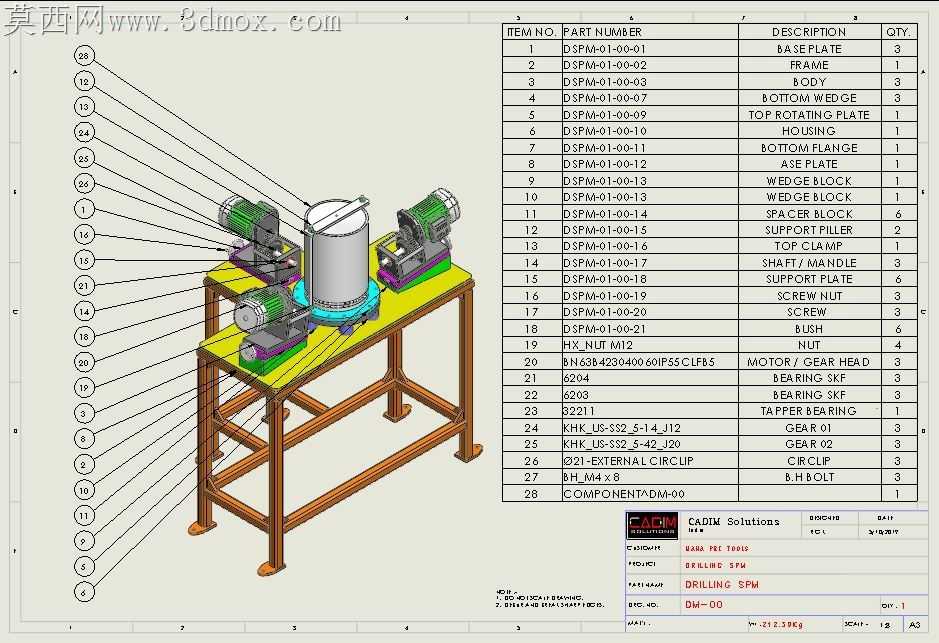

铸造构件的钻孔加工长期存在装夹定位偏差、多面加工重复拆装的痛点，异形铸件毛坯表面余量不均，单次装夹仅能完成单面孔系加工，反复找正带来的效率损耗与形位公差超差问题，在中小批量铸件加工场景中尤为突出。这套钻孔加工设备的结构设计，完全围绕铸件加工的实际工况做适配，机架采用方管焊接框架结构，底部预留可调脚轮安装位，既满足车间内转场移动的需求，又能在加工工位通过脚杯调平抵消地面平整度误差，避免设备运行震颤影响钻孔精度。工作台面采用加厚钢板加工，T型槽排布提前匹配常用铸件的装夹跨度，三个钻孔动力头呈120度圆周分布在工作台周边，对应圆柱类铸件的周向等分孔加工需求，无需二次拆装即可完成三个方位的钻孔工序。中间的工件装夹组件做了分层设计，底部旋转法兰带精密分度销，每次转动角度的定位误差控制在0.02mm以内，上方的楔形夹紧块配合导向压板，夹紧力沿铸件径向均匀分布，不会像普通平口钳那样因为单点施力造成薄壁铸件装夹变形。动力头的安装座预留了行程调节槽，可根据铸件外径大小调整钻头进给的起始位置，适配一定尺寸范围内的不同规格铸件加工，进给手轮旁设置的限位挡块，能精准控制钻孔深度，避免人工操作时钻穿工件或者深度不足的问题。BOM清单里的支撑柱、锁紧螺母、轴承等标准件全部选用通用工业规格，后期维护更换无需定制特殊配件，旋转部位的轴承选用带密封结构的深沟球轴承，能阻挡钻孔产生的金属碎屑进入轴承滚道，延长设备无故障运行时间。走线位置全部隐藏在机架方管内部，不会因为加工时的碎屑飞溅、切削液喷淋造成线路老化破损，操作侧预留的安全间隙足够操作人员完成上下料、清理碎屑的动作，不会出现运动部件磕碰操作人员的隐患。整套设备没有冗余的装饰结构，所有部件的尺寸、安装位置都围绕加工效率、装夹可靠性、维护便捷性做取舍，哪怕是机架上的斜撑排布，也特意避开了排屑的下落路径，钻孔产生的铁屑能直接顺着工作台边缘的落屑槽滑到下方集屑盘，清理时无需拆解周边部件。
