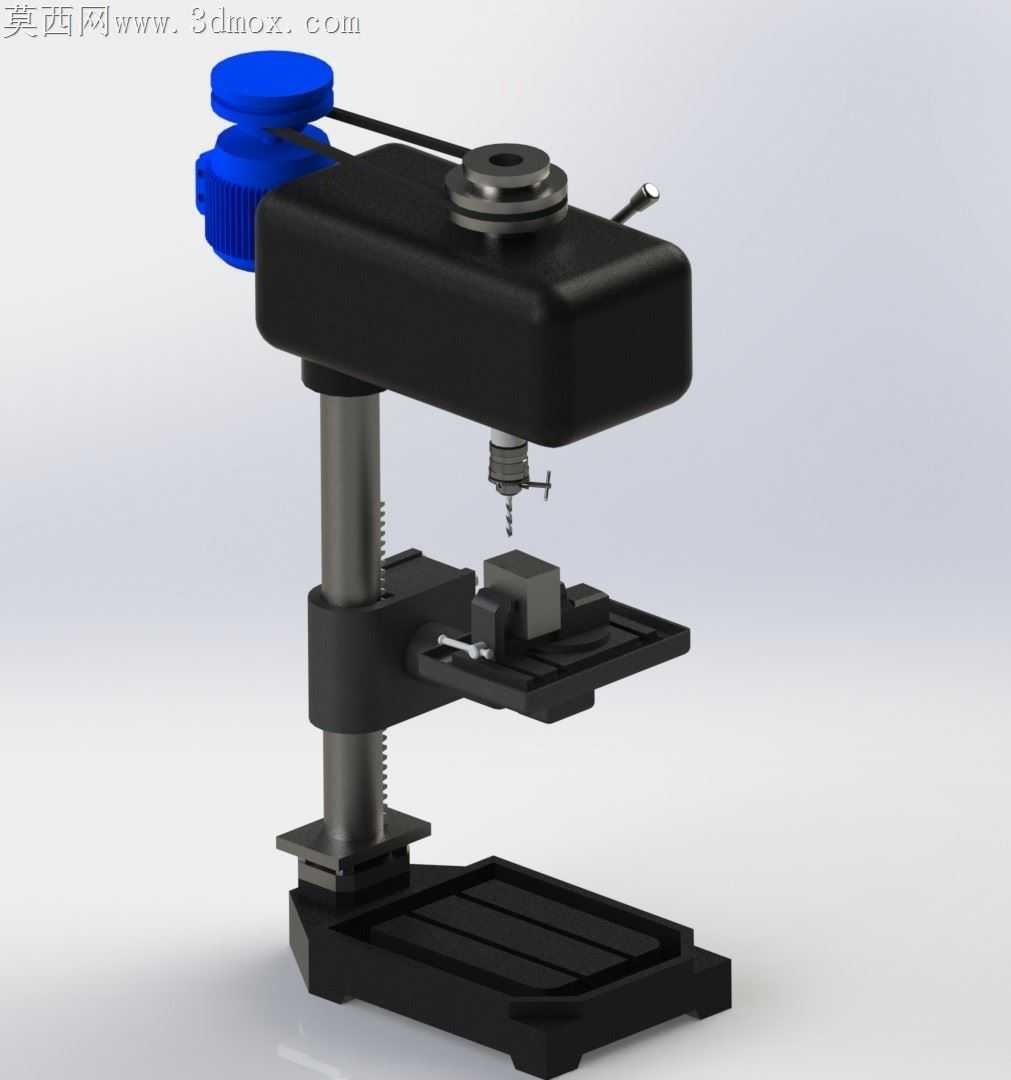

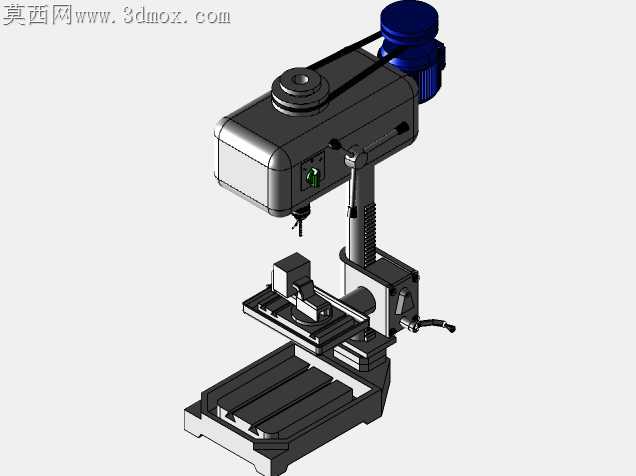

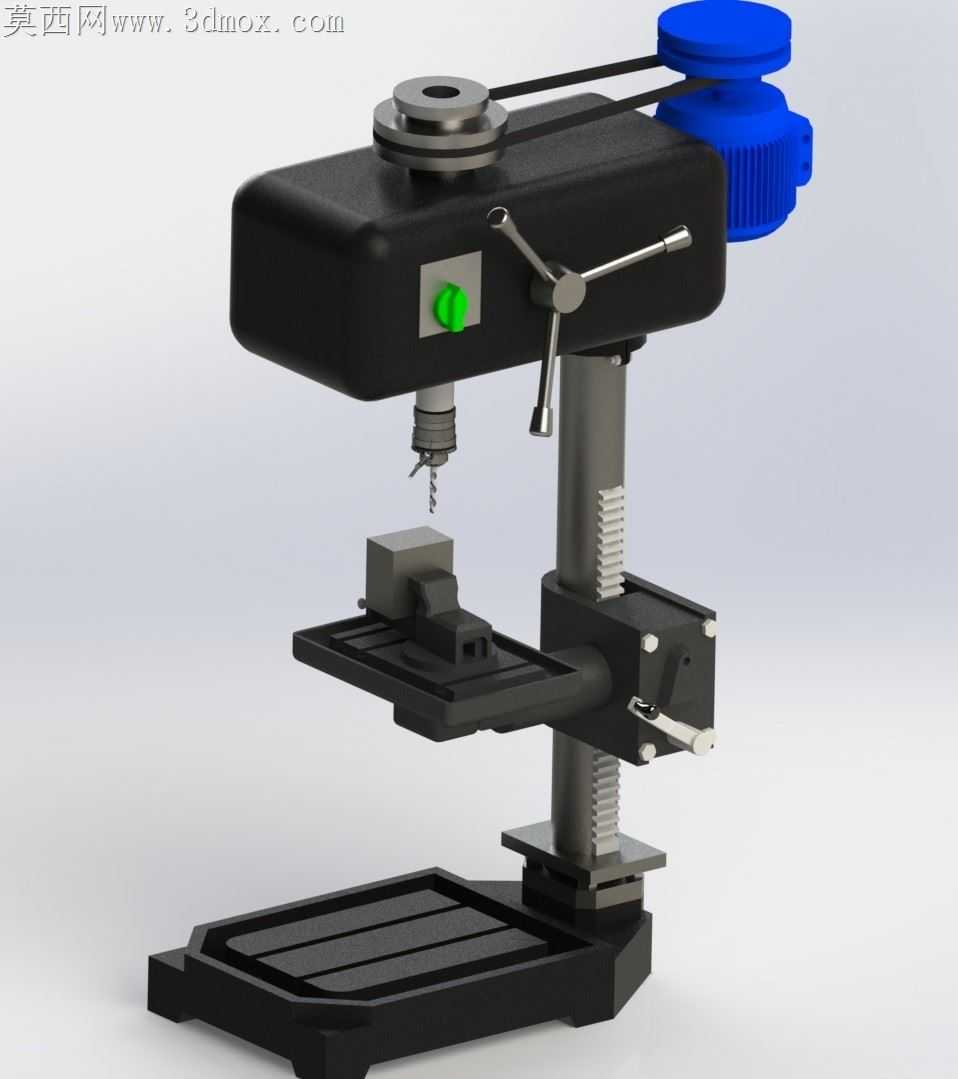

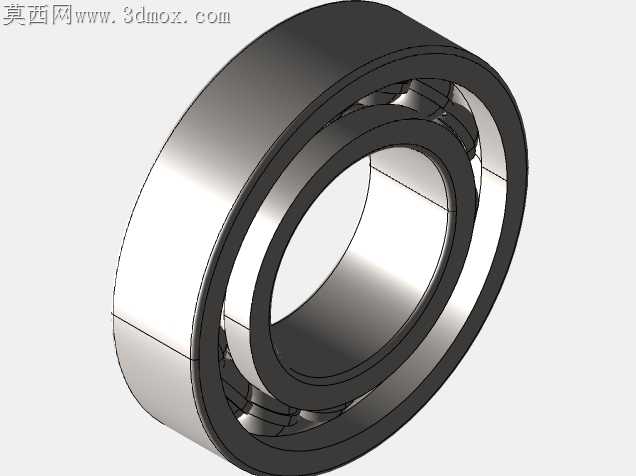

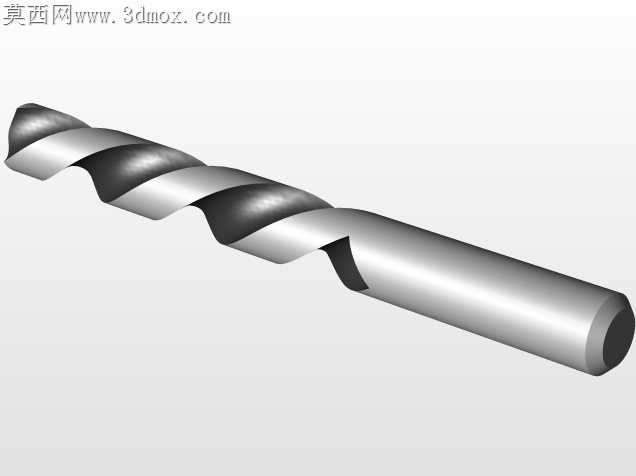

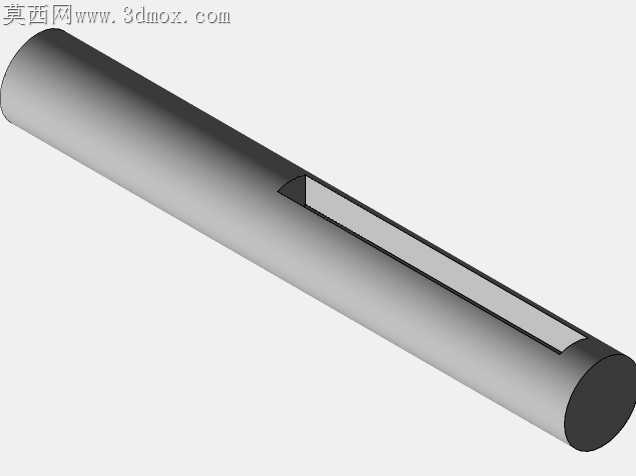

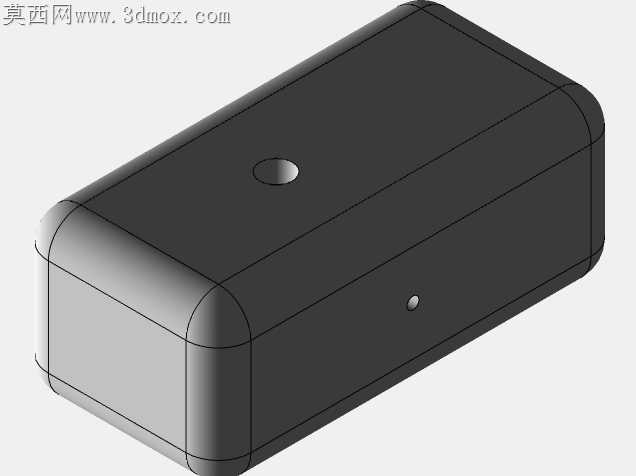

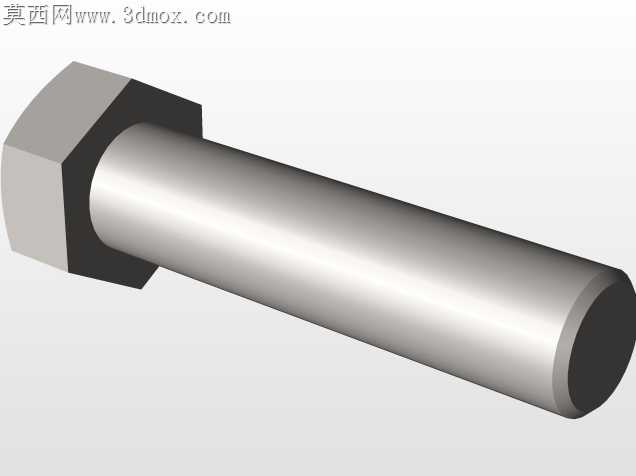

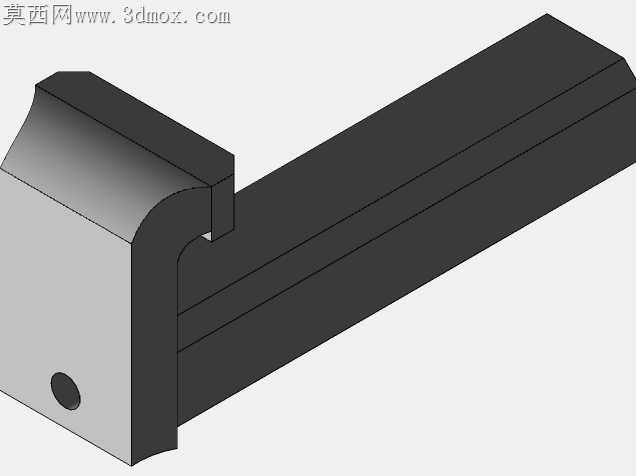

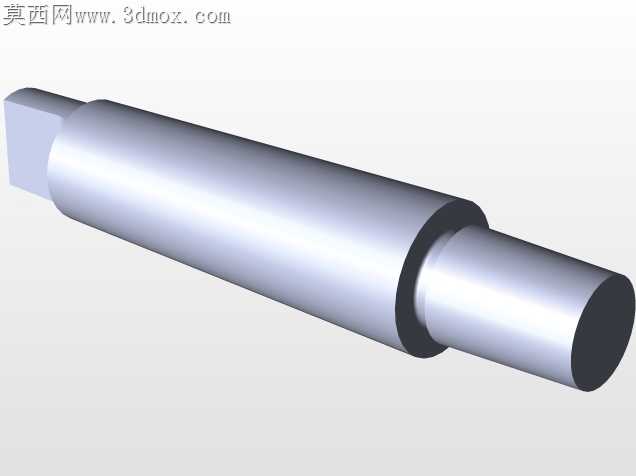

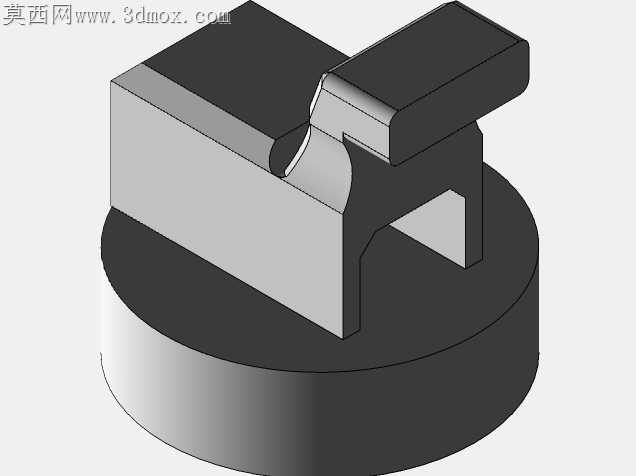

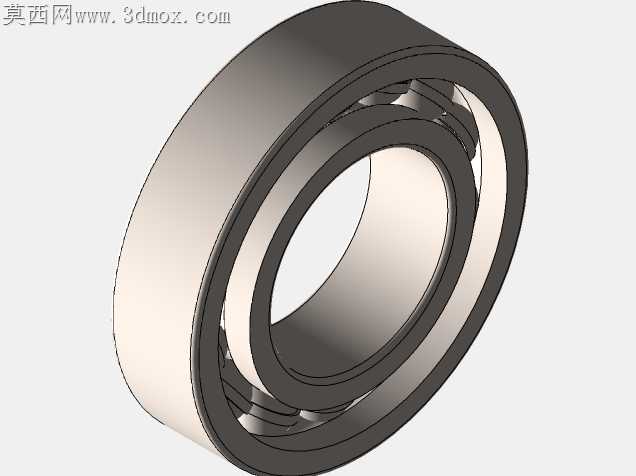

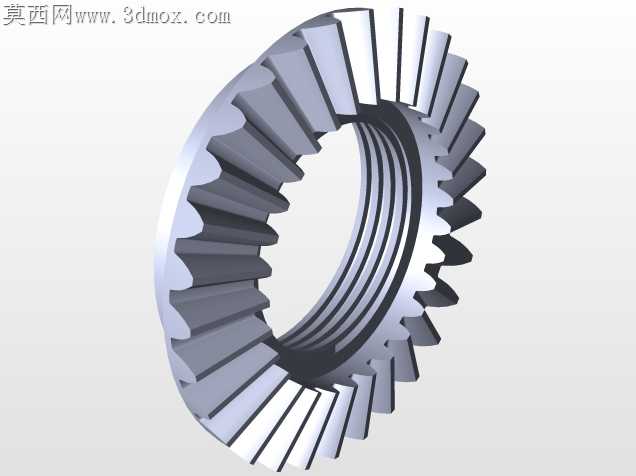

台式小型钻床结构设计三维数模

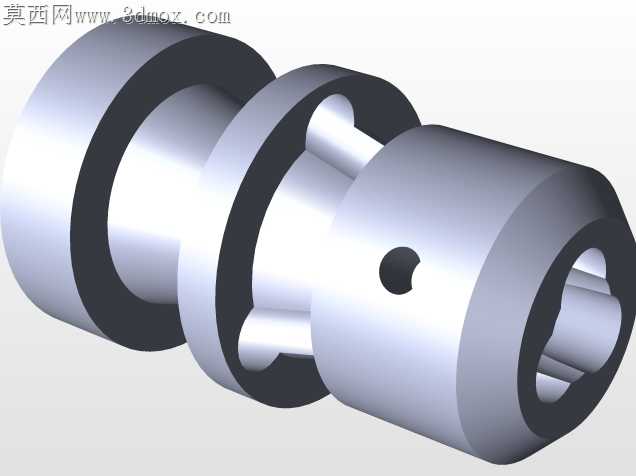

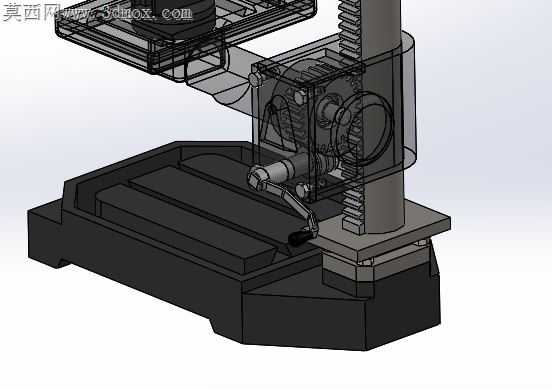

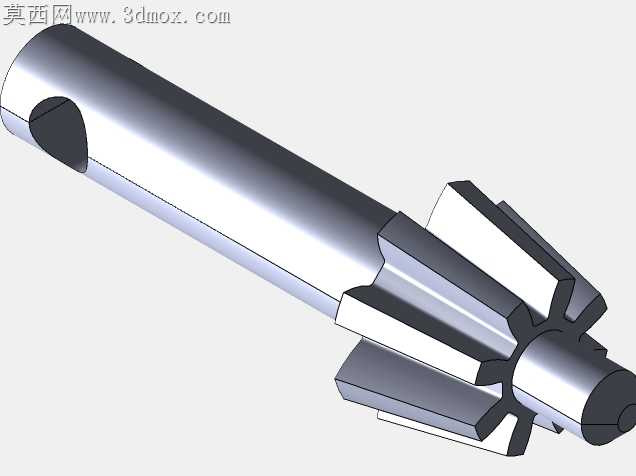

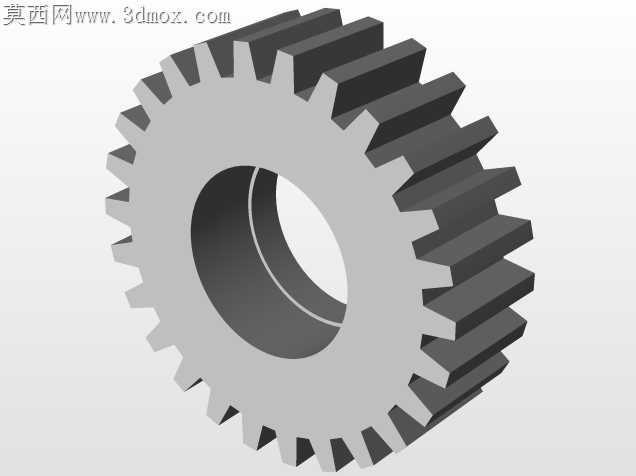

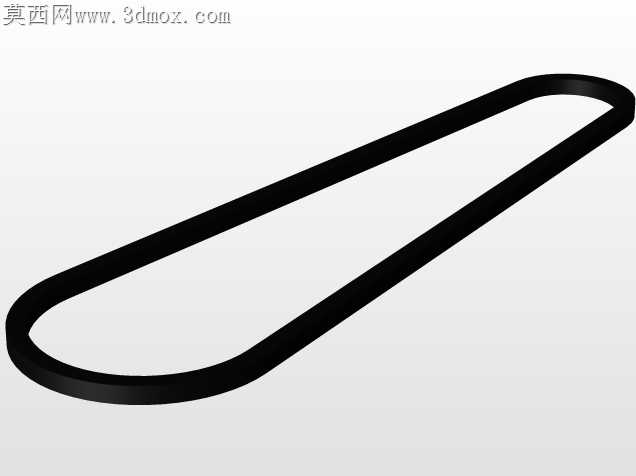

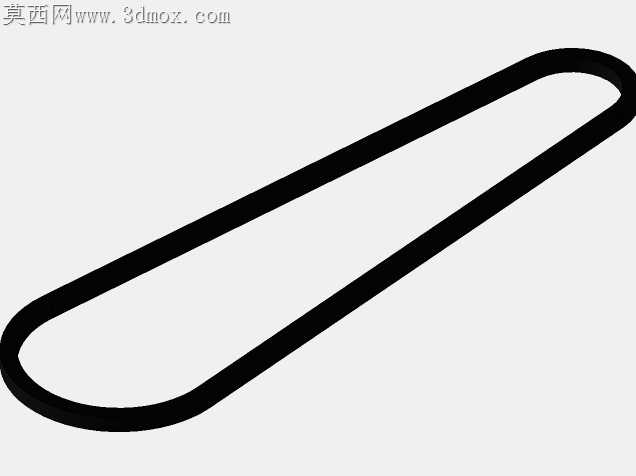

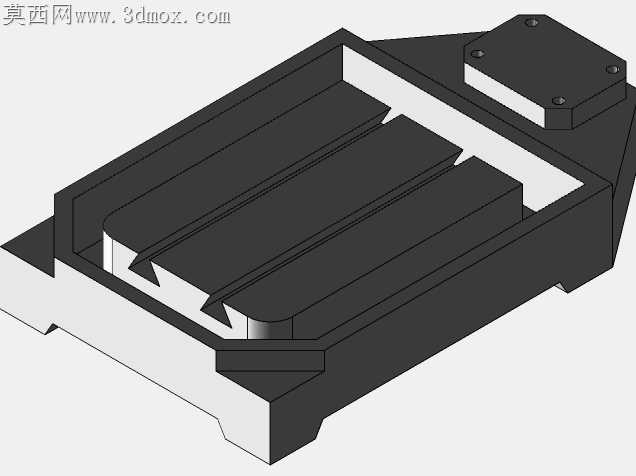

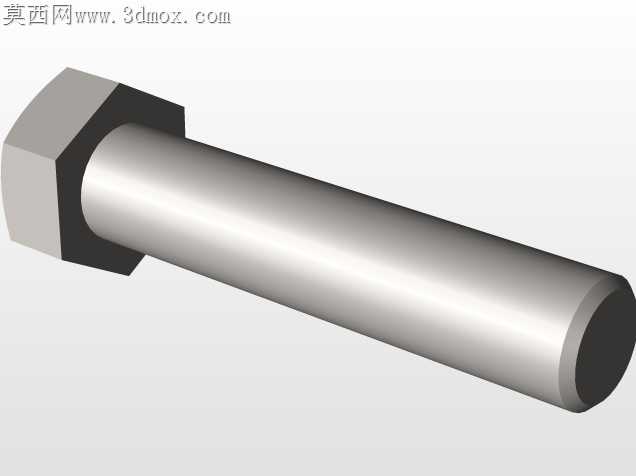

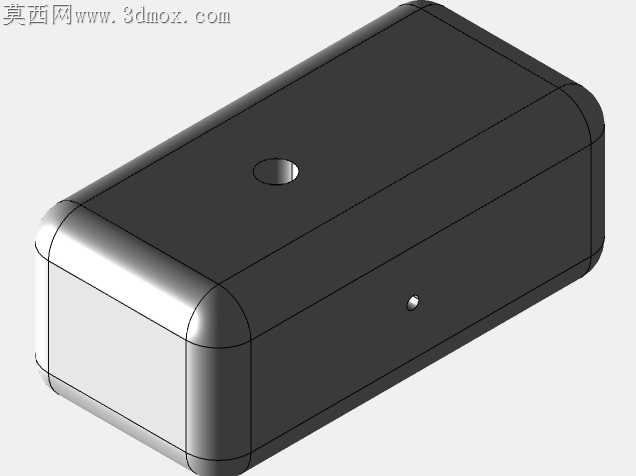

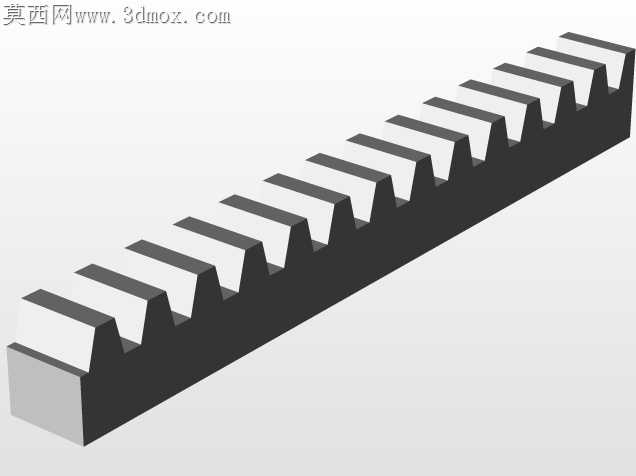

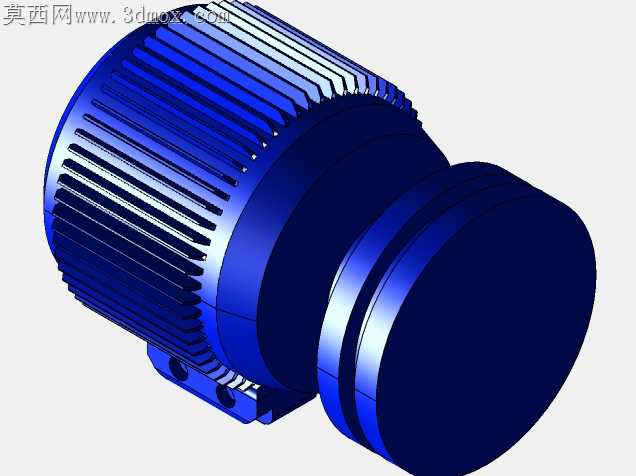

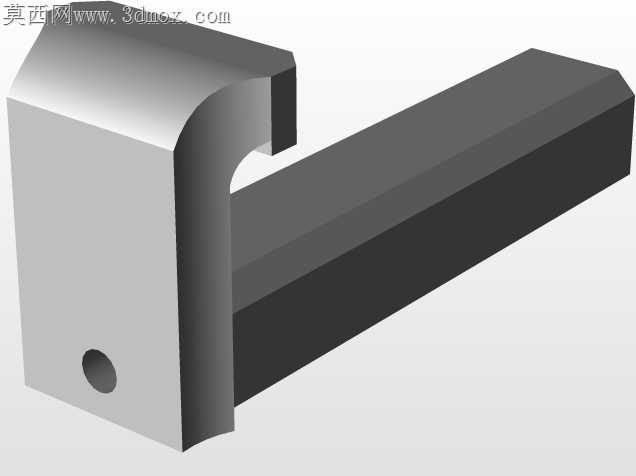

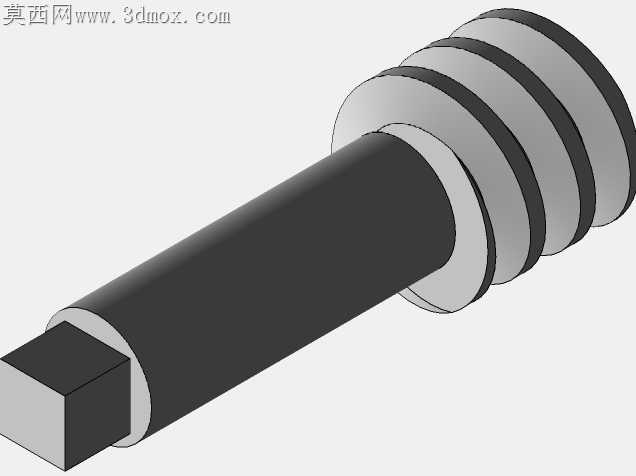

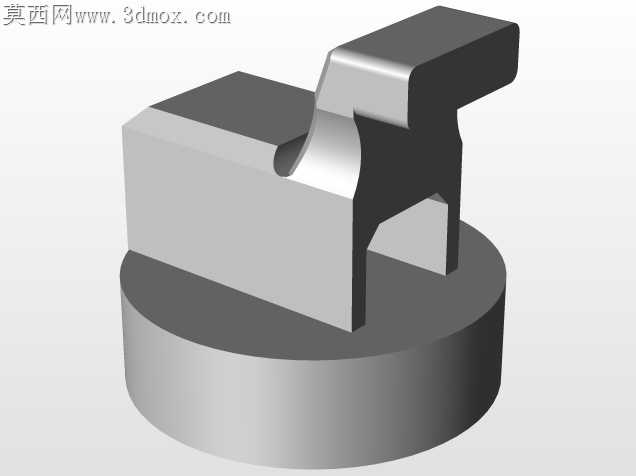

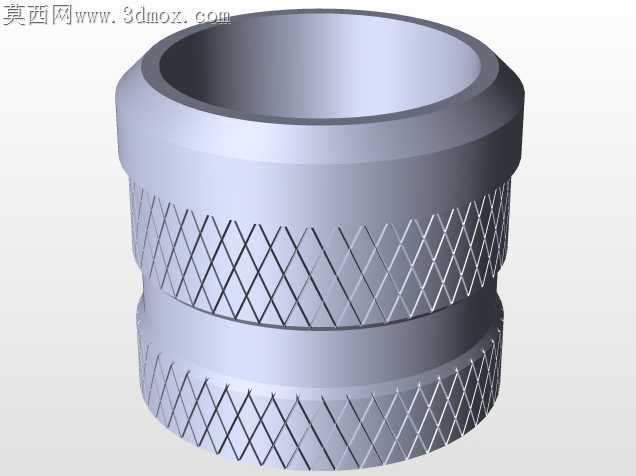

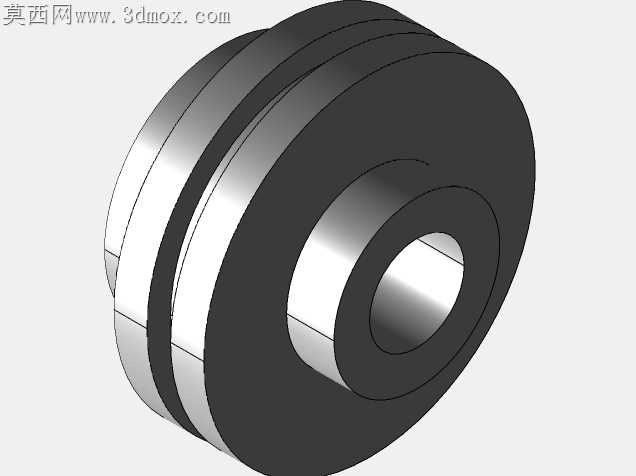

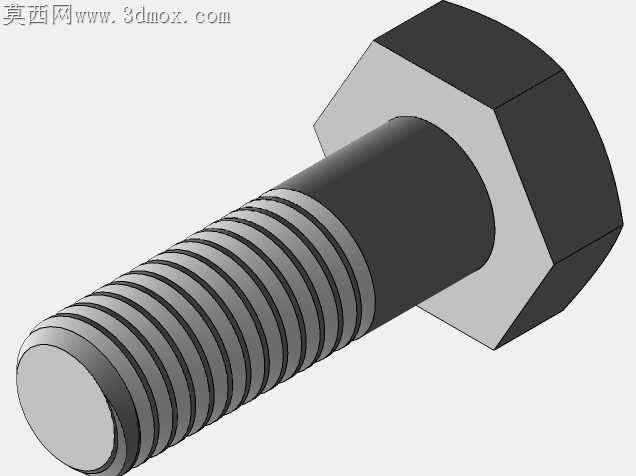

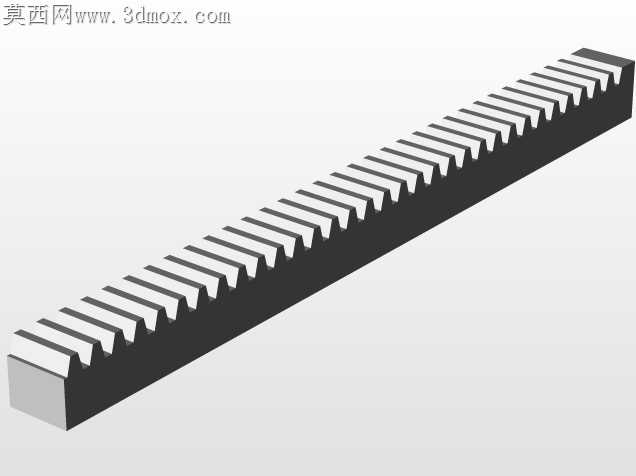

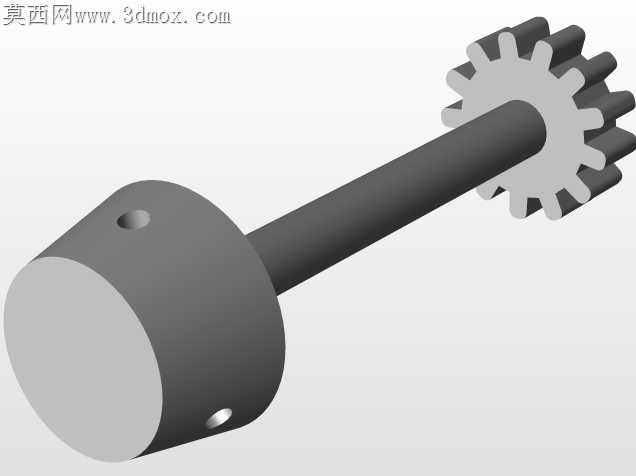

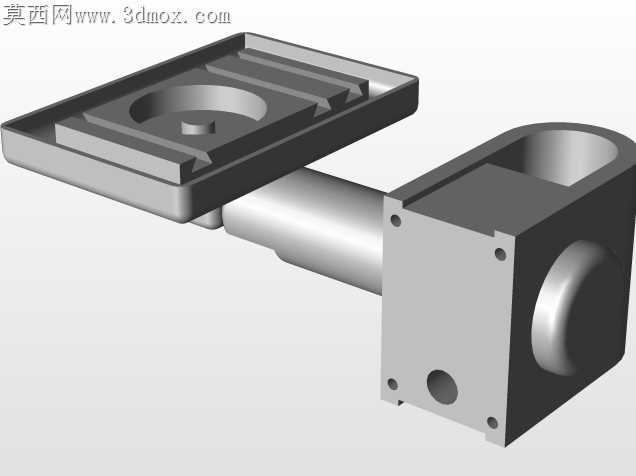

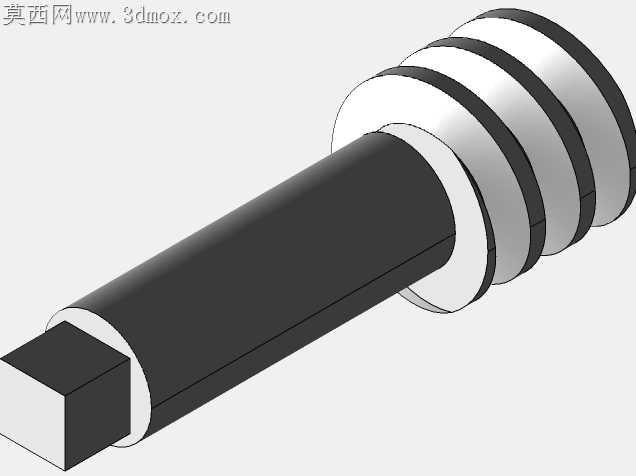

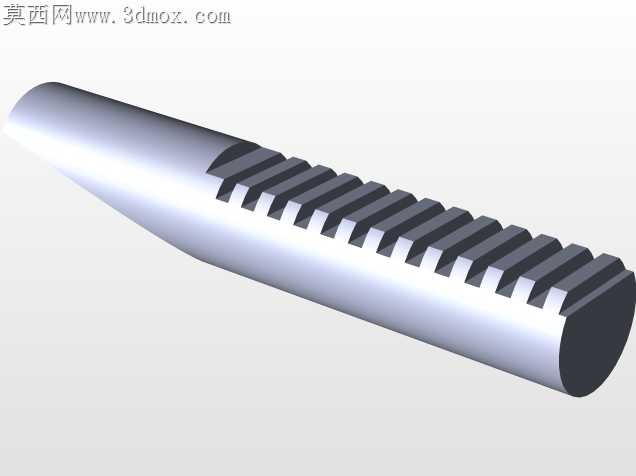

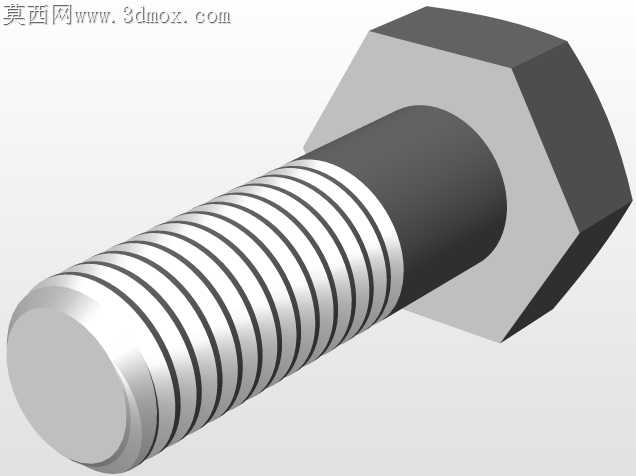

车间日常小零件钻孔作业里，普通台钻常出现进给手柄旷量过大、立柱升降锁不紧、皮带传动打滑的问题，这套台钻数模在结构细节上做了针对性的公差适配调整。立柱和升降滑座的配合面没有用整面接触的设计，而是做了三段式的导向筋，每段导向筋预留0.02mm的研磨余量，既避免整面配合出现的研死问题，又能保证滑座升降时的直线度，锁紧块的接触面做了1:50的斜度，锁紧手柄扳动时能让锁紧块均匀贴在立柱表面，不会出现单点锁紧导致的滑座偏斜，钻孔时主轴不会因为锁紧力不均出现摆差。主轴箱里的皮带轮传动做了张紧结构的优化，电机安装座不是完全锁死在箱体上，而是留了长圆孔调节位，皮带磨损松弛后不用拆解整个箱体，只要松开电机固定螺栓就能调整皮带张紧度，皮带轮的轮槽做了圆角过渡，避免皮带高速运转时被轮槽棱角切割，延长三角带的使用寿命。进给手柄的转轴位置加了铜套衬层，手柄和转轴的配合采用H7/h6的间隙公差，长期扳动进给也不会出现转轴磨损导致的手柄晃荡，手柄端部的防滑握把做了滚花纹理，手上沾了切削液也不会打滑。工作台的T型槽尺寸严格适配通用机用虎钳的安装螺栓，槽边做了倒角处理，装夹工件时不会刮伤工件表面，工作台下方的升降齿条和齿轮的啮合间隙控制在0.1mm以内，摇动手柄升降工作台时不会有卡顿空程，钻深定位块带微调螺丝，能精准控制钻孔深度，批量加工同尺寸孔位时不用反复对刀。主轴的钻夹头连接锥面做了粗糙度Ra0.8的要求，装夹钻夹头时不会因为锥面有凸起出现装夹偏心，钻出来的孔位圆度能稳定控制在0.05mm以内。电机端的散热筋做了等距排布，连续运转两小时也能把电机温度控制在合理范围，不会因为过热触发过载保护。底座的安装孔位预留了地脚螺栓固定位置，放在车间水泥地面上打大直径孔时，整机不会因为切削力出现晃动，底座表面做了内凹的集液槽，钻孔时流下来的切削液会顺着槽流到侧边的排液口，不会流到地面造成污染。
