带圆柱支撑孔的底板式安装支座结构

在轻工自动化生产线、小型输送设备辅件安装、检测工位工装搭建的场景里，这类带圆柱形支撑孔的安装支座是非常常见的连接构件，主要承担轴类零件、铰接连杆、小型导向杆的承载与定位功能，区别于一体式焊接支座，这种机加工成型的支座具备更高的位置精度，安装后不会出现焊接变形导致的孔位偏移问题，适合对铰接转动同轴度有要求的传动部位使用。

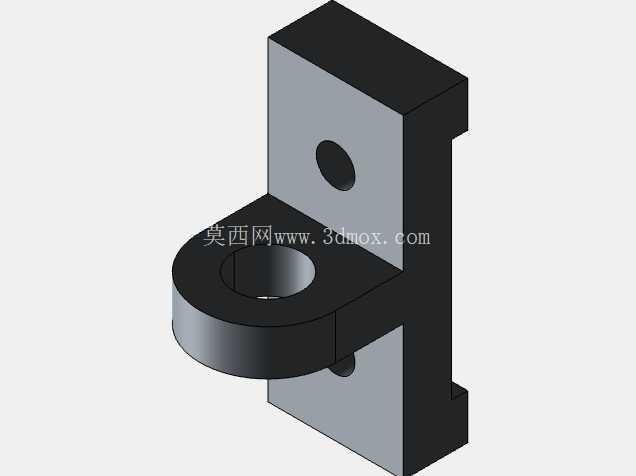

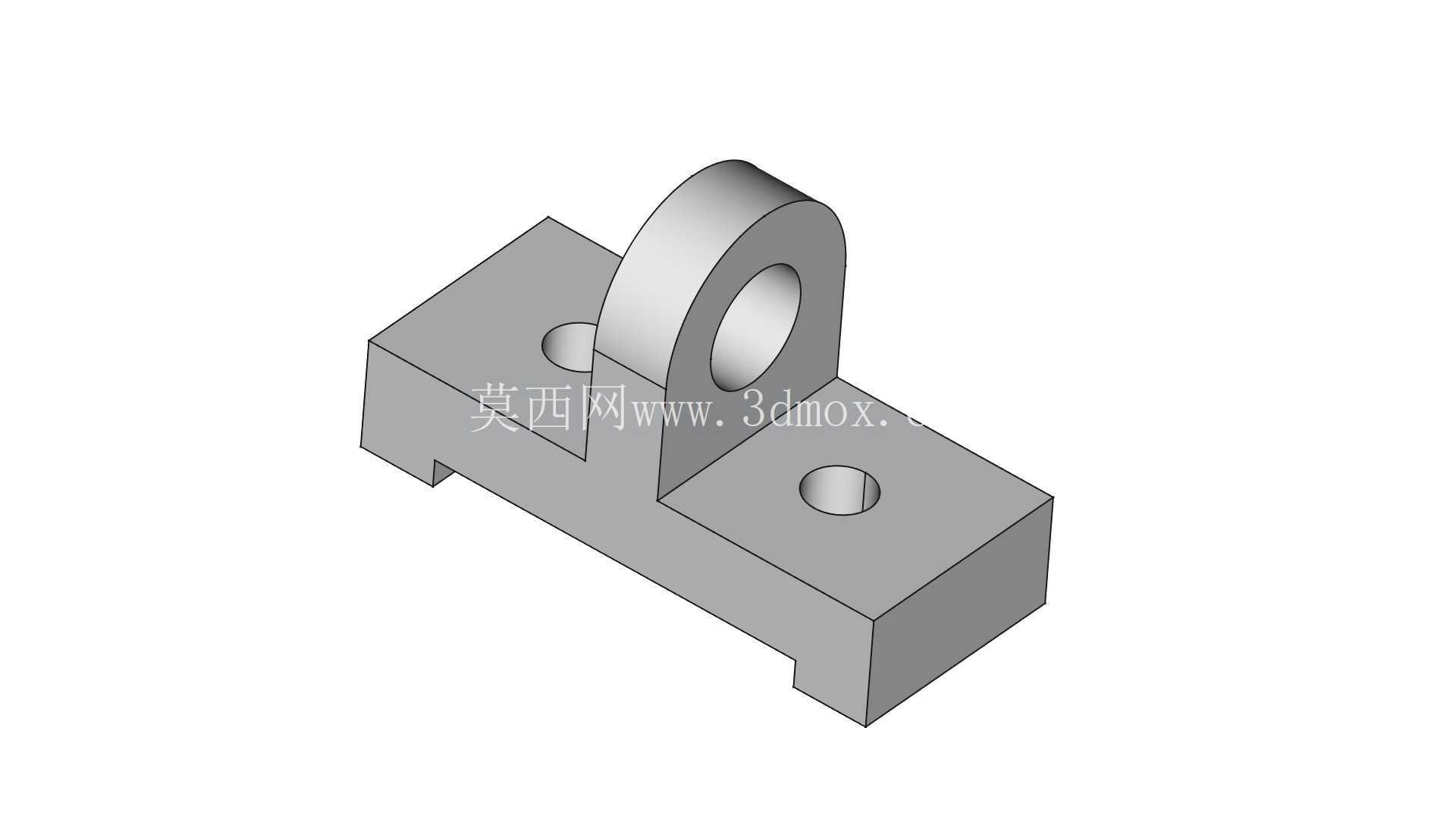

从结构设计逻辑来看，整个支座采用一体化铣削成型的思路，底部为带定位缺口的矩形安装底板，底板上预留两个均匀分布的沉头安装孔，孔间距设置为42毫米，适配市面上常规的M10内六角安装螺栓，安装时可以直接将底板卡入型材的预设卡槽内做预定位，再锁紧螺栓完成固定，不需要额外做划线找正，能大幅缩短现场装配的调校时间。底板底部的缺口设计并非减重考量，而是为了适配生产线铝型材的凸台定位结构，安装后可以抵消横向载荷带来的剪切力，避免螺栓长期受剪出现断裂失效的问题。

支座上部的立式支撑耳是核心功能部位，中间开设直径12毫米的圆柱形通孔，孔口做了0.5毫米的倒角处理，既可以去除机加工产生的毛刺，也能在穿入销轴或者螺栓的时候起到导向作用，避免硬敲入轴时刮伤零件表面镀层。支撑耳的厚度经过载荷校核，在承受1000N径向载荷的时候，耳板的变形量控制在0.02毫米以内，完全满足小型铰接机构的刚度要求，不会因为长期往复转动出现耳板开裂或者孔位磨 oval 的问题。

整个支座的总长度控制在70毫米，整体高度适配多数小型工位的安装空间，不会因为支座过高导致整体结构重心上移，提升设备运行的稳定性。在实际选型使用的时候，需要注意上部支撑孔的配合公差，如果是作为转动铰接点使用，建议选用H7间隙配合的销轴，装配时添加少量润滑脂就能实现长期无卡滞转动；如果是作为固定支撑点使用，可以选用H7/p6的过盈配合，压入销轴后不需要额外做轴向定位就能实现牢固连接。

从安装边界来看，底板的宽度设置为30毫米，安装时需要预留至少35毫米的横向安装空间，避免支座与周边其他构件发生干涉；上部支撑耳的中心距离底板安装面的高度为28毫米，选型时需要核算铰接点的中心高度是否匹配整体传动链路的位置要求，避免出现安装后连杆别劲的问题。底板上的安装孔沉头深度为3毫米，锁紧螺栓后螺栓头不会高出底板表面，不会影响底板与安装面的贴合度，保证整个支座的安装平面度控制在0.03毫米以内。

这类支座的适用场景覆盖非常广，除了常规的自动化生产线铰接部位，还可以用在小型设备的门盖铰链、检测夹具的翻转支撑、物料导向杆的固定支座等部位，相比采用角码拼接的支撑结构，这种一体化结构的支座没有拼接缝隙，长期使用不会出现螺栓松动导致的位置偏移，维护成本更低。在做三维建模的时候，需要特别注意支撑孔与底板安装面的垂直度公差，要求控制在0.01毫米以内，否则穿入销轴后会出现转动卡滞、单侧磨损过快的问题；底板安装面的平面度也需要做相应要求，避免安装后支座出现倾斜，影响上部支撑孔的同轴度。

在实际生产加工环节，这类零件一般采用6061铝合金或者Q235钢做毛坯，通过CNC铣削一次装夹完成所有面的加工，能有效保证各尺寸的形位公差，如果是用于有防腐要求的场景，可以在加工完成后做阳极氧化或者镀锌处理，提升零件的防锈能力。设计时没有设置多余的减重槽，也是考虑到通用五金配件的加工成本，尽量简化加工工序，让零件可以适配批量生产的要求，降低单件的制造成本，同时保证结构强度满足多数常规工况的使用需求。
