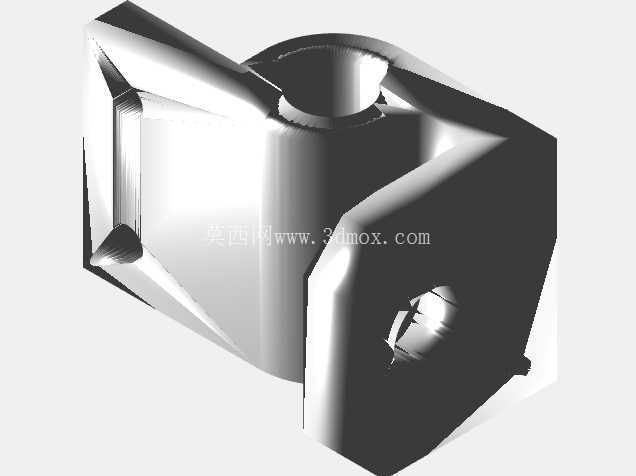

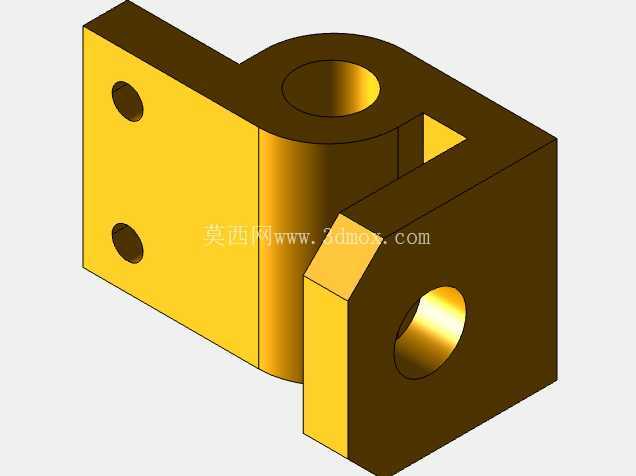

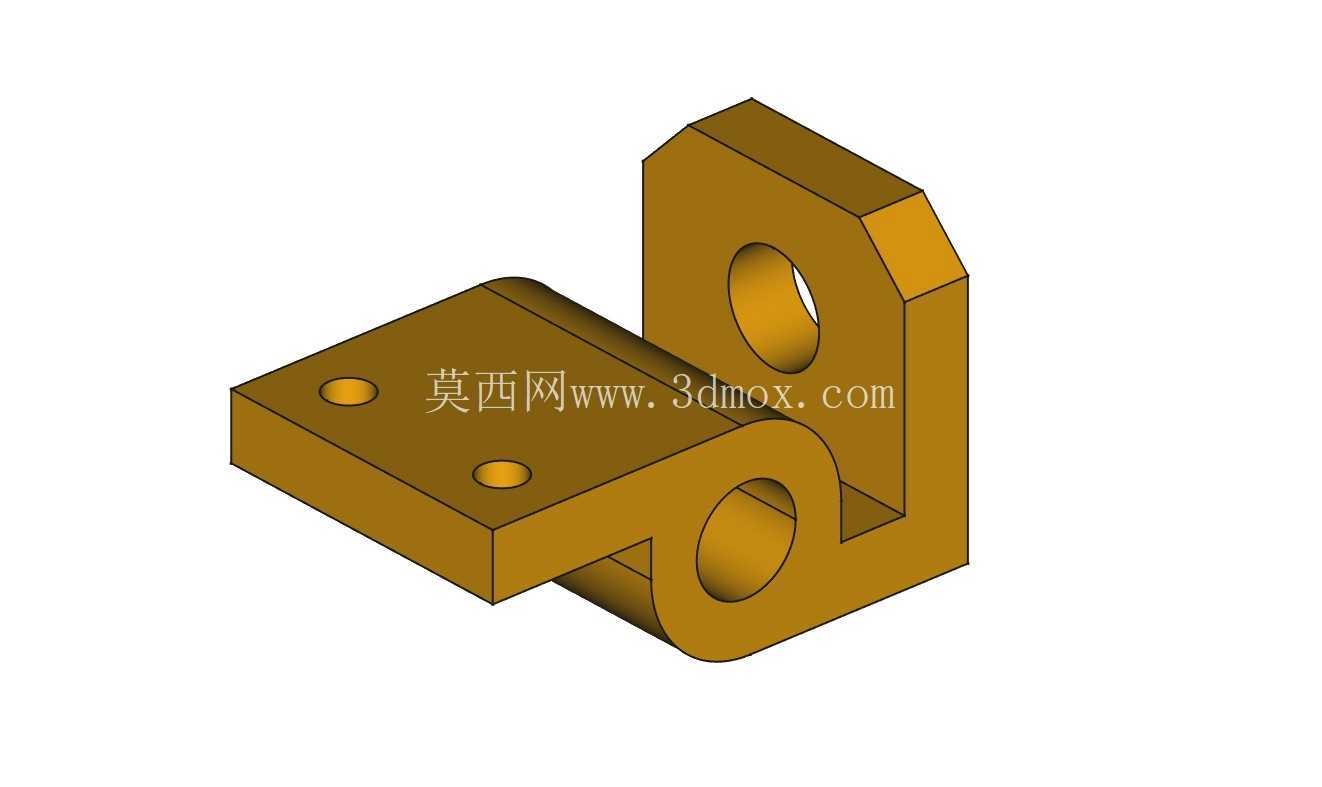

带双枢轴孔L形安装连接支架

项目分类:通用机械零部件 发布时间:2026-06-01 ID:1171852
  • 带双枢轴孔L形安装连接支架
  • 带双枢轴孔L形安装连接支架
  • 带双枢轴孔L形安装连接支架

  在轻工自动化输送线的侧边挡料机构、小型包装设备的翻盖铰接工位、非标检测设备的摆臂安装基座这类需要同时实现平面固定与铰接转动的场景里,这类带双枢轴孔的L形安装支架是很常见的结构连接件,很多刚入行的结构设计人员容易忽略这类小支架的受力边界,要么做的过于厚重挤占安装空间,要么壁厚不足在长期交变载荷下出现枢轴孔开裂的问题。从实际安装边界来看,该支架的水平安装底板上预留了两个同轴的圆形紧固孔,孔位间距按照常规的M6内六角圆柱头螺钉的安装间隙设计,底板的厚度足够承受螺钉锁紧时的压应力,不会出现锁紧时底板变形的问题,底板底面做了全平面铣平处理,安装时可以和设备安装基面完全贴合,避免出现安装倾斜导致铰接轴卡滞的情况。

  垂直立板部分和水平底板采用一体式折弯加强的结构过渡,转角处做了足够大的圆角过渡,避免应力集中,立板上设置了两个同轴的枢轴安装孔,两个孔的同轴度公差按照IT7级设计,既可以穿入一根通长的铰接轴实现大跨度摆臂的安装,也可以分别安装两个独立的短轴,实现两个独立摆杆的同轴铰接,适配不同的机构安装需求。立板的顶端做了斜切处理,这个设计不是单纯的外观修饰,一方面是为了避让摆臂转动时的运动轨迹,避免摆臂在最大摆角位置和支架发生干涉,另一方面也能减少支架整体的重量,在移动类小型设备上使用时可以降低运动部件的惯量。

  立板和底板衔接位置的下方还设置了一个半开放的枢轴槽结构,这个结构可以用来安装辅助支撑的滚轮或者定位销,不需要额外增加安装座,进一步压缩机构的整体安装空间。从设计思路上来说,这类L形支架的核心是要保证两个安装基准面的垂直度,水平安装面和垂直立板的安装面垂直度公差需要控制在0.02mm以内,否则铰接轴安装后会出现倾斜,导致摆臂转动时摩擦力增大,长期使用会出现轴孔磨损过快的问题。枢轴孔的内壁设计了足够的配合长度,和铰接轴采用间隙配合的公差带,既保证转动灵活,又不会出现过大的径向窜动。在实际选型使用时,需要注意支架的安装高度,垂直立板的高度决定了铰接点距离安装基面的高度,要提前核算摆臂转动时的最低点距离基面的间隙,避免出现运动刮碰。

  水平底板的长度和宽度尺寸要匹配安装位置的 available 空间,两个紧固孔的位置要和设备基面上的预留安装孔位对齐,如果孔位存在偏差,不要强行敲击支架对位,否则会导致支架安装后产生内应力,长期受力后容易出现变形。这类支架通常采用铸铁或者铸钢材质铸造后再进行机加工,也可以根据使用场景选用铝合金材质压铸成型,铝合金材质的重量更轻,适合在对重量有要求的移动设备上使用,但是承载能力会比铸钢材质低,选型时需要核算铰接点的最大径向载荷,确保支架的强度满足使用要求,不会在满载时出现立板变形或者枢轴孔开裂的问题。在装配时,枢轴孔内可以根据使用场景加装铜套或者直线轴承,降低铰接轴转动时的磨损,延长支架的使用寿命,水平底板的紧固螺钉要加装平垫和弹垫,避免设备运行时的振动导致螺钉松动。
