柯尔特沃克转轮手枪结构三维建模作品

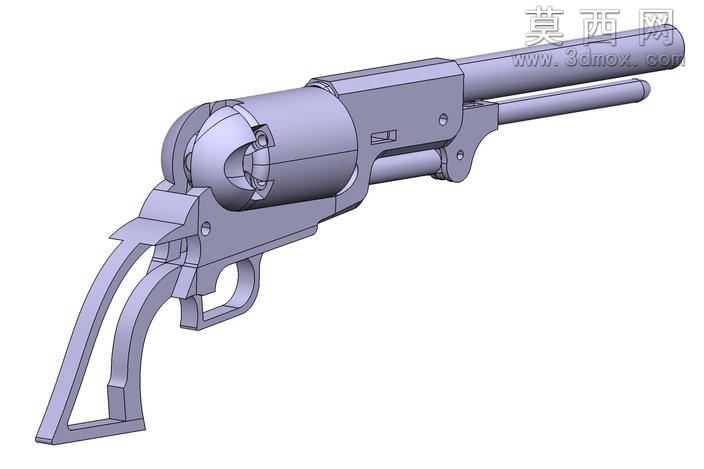

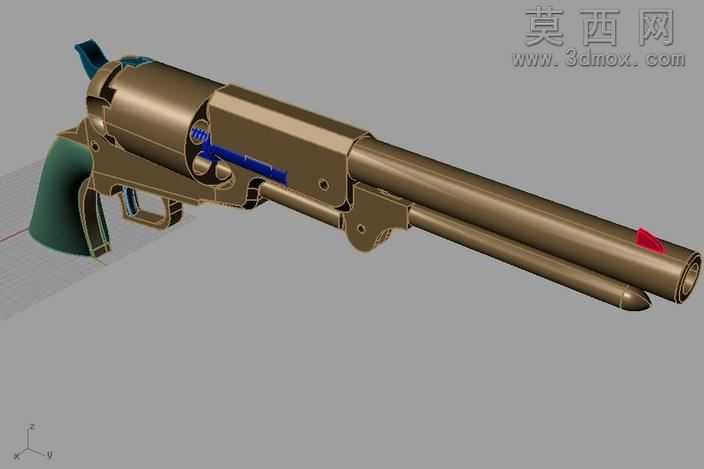

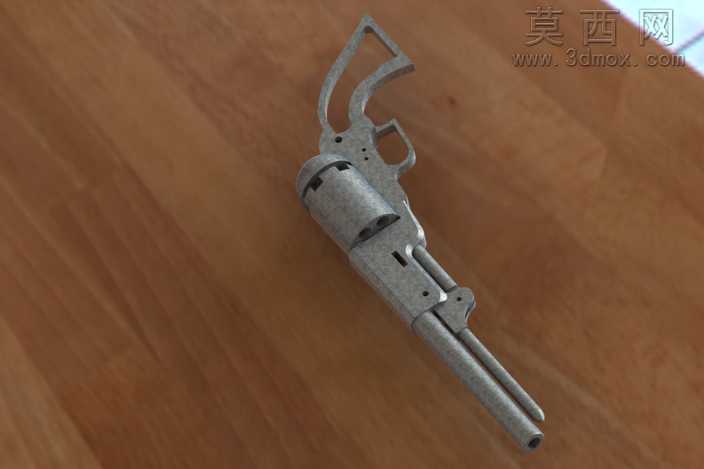

本作品为柯尔特沃克转轮手枪的三维结构建模成果，建模过程中首先参考该款经典老式转轮手枪的实物比例与结构特征，在三维建模环境中先完成整体轮廓的草绘定位，确定枪管、转轮弹巢、击发机构、握把框架四大核心模块的尺寸比例与相对位置关系。建模阶段采用实体建模与曲面建模结合的方式，针对枪管的长筒内腔结构，通过拉伸切除配合圆角过渡完成内外径的精准塑造，还原枪管与下方退壳杆导杆的平行装配关系；转轮弹巢部分通过圆周阵列特征完成六个弹仓的均匀排布，对弹巢边缘的倒角、卡槽定位结构做了精细化处理，保证弹巢与机架的转动配合逻辑符合真实枪械的机械原理。握把框架部分采用开放式的骨架式结构设计，通过多段拉伸、放样特征构建出符合人体握持弧度的轮廓，对扳机护圈、击锤联动槽的结构做了细节还原，所有零件之间的装配间隙控制在合理范围，可直观展示各部件的运动联动关系。材质渲染阶段为整体模型赋予哑光金属材质，模拟老式铸铁枪械的表面质感，对零件边缘做轻微的磨损效果处理，增强模型的真实感与复古质感；渲染过程中调整环境光与漫反射参数，突出金属构件的棱线结构与曲面过渡，让整体模型的立体感得到充分展现。设计过程中重点还原该款早期转轮手枪的标志性结构特征，包括外露的击锤、开放式的机架结构、长尺寸枪管的比例关系，没有添加多余的装饰性元素，完全围绕枪械本身的机械结构做精准还原，可用于枪械结构原理展示、复古机械设计参考等场景，模型的各个零件可单独拆分查看，清晰呈现各部件的连接关系与装配逻辑，完整复现柯尔特沃克转轮手枪的经典机械构造。
