NASA双翅片超音速飞行器结构设计方案

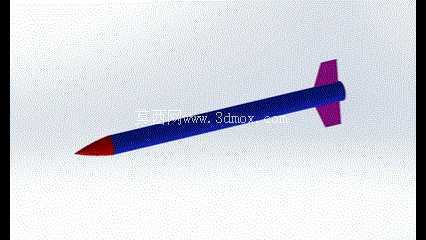

这款带双翘片尾翼的超音速飞航装置，在航空航天教学验证、小型超音速探测平台概念设计场景中有着明确的应用定位，区别于常规亚音速飞行器的结构逻辑，其整体构型完全围绕超音速飞行阶段的气动特性做匹配，没有多余的外置凸起结构，尽可能降低波阻对飞行效率的损耗。从实际用途来看，该构型可作为小型超音速试验载荷的搭载平台，用于验证近地超音速飞行状态下的翼面控制效率、箭体结构稳定性，也可作为航空类结构设计教学的典型案例，帮助从业者理解超音速飞行器的外形约束与结构设计逻辑。

功能特性层面，尾部设置的两个对称翘片尾翼，并非常规的安定面结构，其安装角度与翼面切角经过针对性匹配，在超音速飞行状态下能够提供足够的航向安定性，同时避免翼面产生的激波相互干扰形成额外阻力；头部采用锥形整流结构，锥角经过优化，能够在超音速来流条件下将附体激波的强度控制在合理区间，减少头部波阻的同时，避免激波对后部箭体结构产生额外的气动加热影响；箭体主体采用等直径圆柱段设计，既能够最大化内部可用容积，也便于内部载荷、动力组件的排布安装，圆柱段与头部锥段、尾部翼座的衔接位置均做了小半径圆角过渡，避免截面突变产生的气流分离。

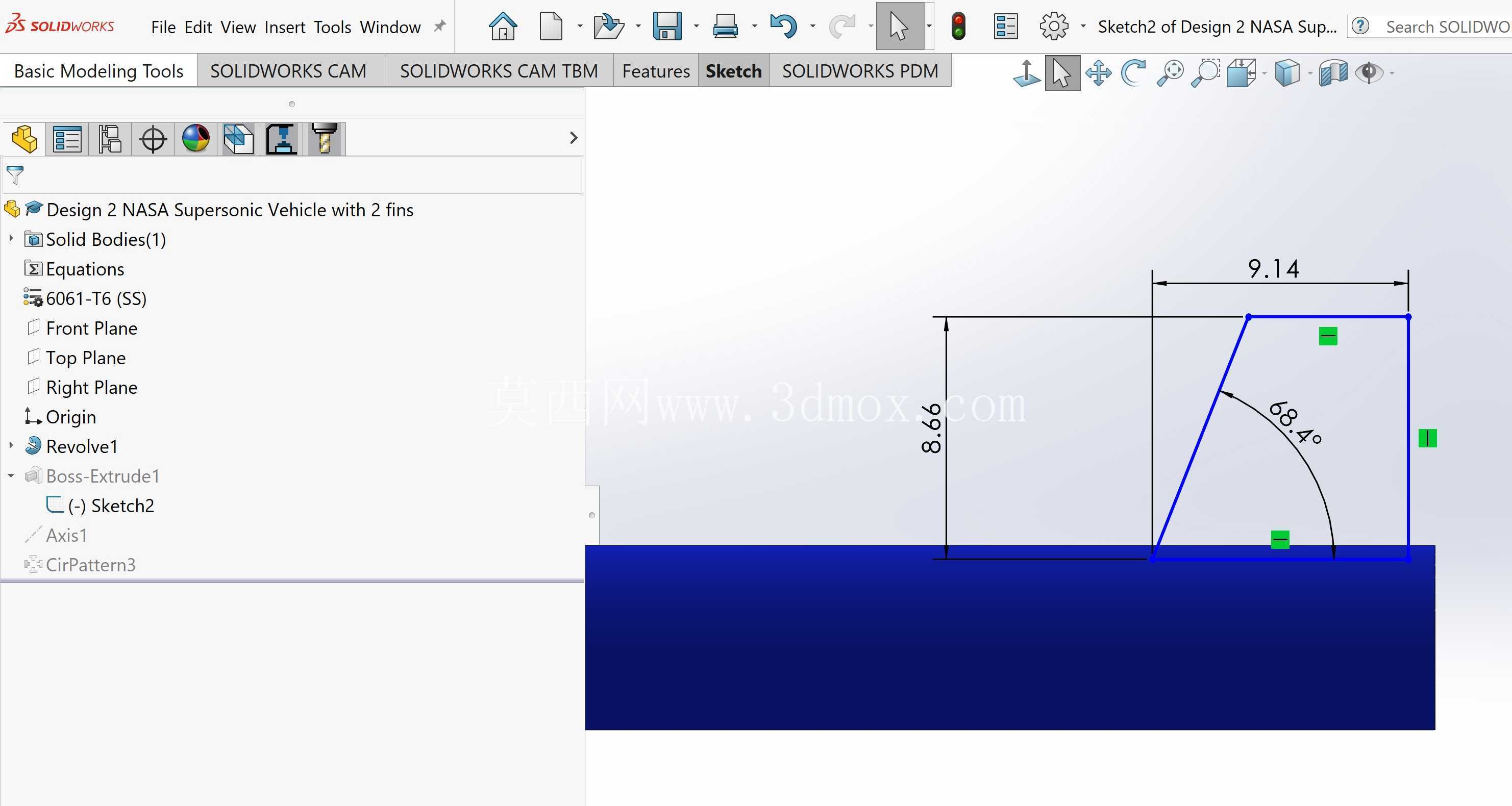

设计思路上，整体构型遵循超音速飞行器的面积律分布逻辑，从头部锥段开始，截面直径逐步过渡到圆柱段的恒定值，在尾部翼座位置，虽然增加了两个翼片的迎风面积，但翼座位置的箭体直径做了微小的收窄处理，保证整个飞行方向的截面面积变化曲线尽可能平滑，减少跨音速阶段的阻力激增。建模过程中先绘制箭体的纵向基准轮廓，通过旋转特征生成主体结构，再单独构建尾翼的翼型轮廓，尾翼采用对称菱形翼型，这种翼型在超音速飞行状态下的阻力特性远优于低速常用的平凸翼型，翼根位置与箭体曲面做相切过渡，保证连接位置的结构强度，同时避免连接处的直角产生应力集中。内部结构设计上，圆柱段的内部空腔预留了标准的载荷安装空间，能够适配常规的标准尺寸载荷模块，内壁厚度保持均匀一致，既满足结构刚度要求，也尽可能控制整体结构重量，材料选型上可根据实际验证需求选择轻质金属或工程塑料，通过质量属性评估可快速获取不同材料下的整体重量、质心位置，为后续的气动配平计算提供基础数据。

外形尺寸与安装边界方面，整体长细比控制在适合小型超音速飞行器的合理区间，既不会因为长细比过大导致箭体结构刚度不足，也不会因为长细比过小导致飞行阻力过大；尾翼的展长不超过箭体直径的一定比例，避免翼展过大导致发射、运输过程中出现干涉，尾翼的后掠角度与箭体轴线形成匹配角度，保证翼面的气动中心位置与整体质心位置的相对关系符合飞行稳定性要求；头部锥段的长度占总长度的比例经过匹配，保证锥段产生的激波不会打到尾翼位置，避免尾翼在激波干扰区域出现结构颤振问题。箭体尾部的端面为平整安装面，可适配标准的动力模块连接接口，不需要额外做转接结构即可完成动力段与载荷段的拼接，安装过程中仅需保证尾翼的对称面与箭体基准面重合，即可满足飞行的对称性要求，避免出现气动偏航力矩。整个结构没有复杂的异形曲面，所有特征均可通过常规的机械加工工艺实现，不需要特殊的成型工装，无论是用于教学验证的3D打印样件，还是用于实际试飞的金属结构件，都能够快速完成加工制造，结构的检修、部件替换也十分便捷，仅需拆卸尾部的连接结构即可完成内部载荷的更换调整。
