双孔弧形铸造连接构件结构设计

项目分类:铸造模 发布时间:2026-06-01 ID:1172884
  • 双孔弧形铸造连接构件结构设计

在轻工自动化输送线、小型工装夹具的连杆传动副里,这类双孔弧形连接构件是很常见的传力零件,很多做小型非标设备的结构工程师在做摆杆传动、间距可调的铰接结构时,都会用到类似构型的零件。从实际使用场景来看,这类零件大多用在载荷不大但需要绕固定铰点做圆弧摆动的工位,比如小型包装设备的料门摆臂、工装夹具的联动压杆、输送线的侧挡调节摆块,工作时两个孔分别穿装铰接销轴,一个孔作为固定回转支点,另一个孔连接驱动端或者执行端,依靠零件本身的弧形轮廓避让周边的运动部件,避免摆动过程中和相邻的机架、其他传动件发生干涉。

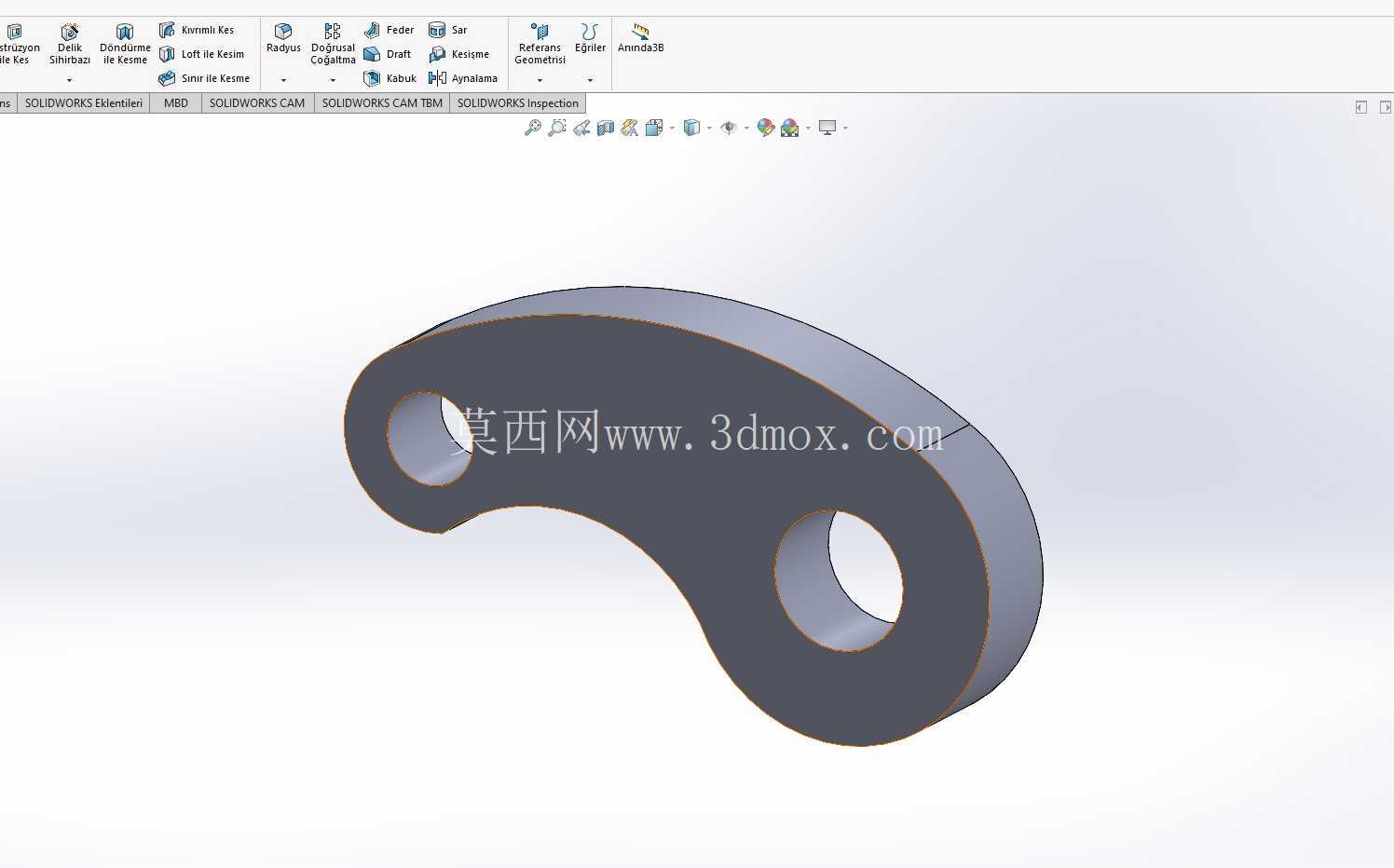

从功能特性上看,这个零件采用等厚的板状弧形构型,整体轮廓是平滑的月牙形,两个安装孔分别布置在弧形结构的两个端头位置,孔的轴线和零件的主平面垂直,穿装销轴后可以保证铰接转动的同轴度,不会出现卡滞。零件的外边缘全部做了圆角过渡,没有尖锐的棱角,一方面是铸造工艺的要求,避免铸件出现应力集中导致的开裂,另一方面也能减少安装调试过程中剐蹭操作人员的风险,同时在摆动过程中不会刮擦周边的管线或者其他零件。零件的厚度是均匀的,这种设计在铸造的时候可以保证金属液充型平稳,不会出现局部厚薄差太大导致的缩孔、冷隔缺陷,后续机加工的时候也方便一次装夹完成两个孔的镗削加工,保证两个孔的中心距精度以及孔端面和零件平面的垂直度。

设计这类零件的时候,首先要确定的是两个安装孔的中心距,这个尺寸直接决定了摆动端的行程范围,中心距越大,相同摆角下执行端的线位移就越大,需要根据实际工位的动作行程来核算。其次是弧形轮廓的曲率半径,这个尺寸不能随便定,要根据摆动过程中零件扫过的空间范围来设计,要保证在整个摆动行程里,零件的外弧面和内弧面都和周边的固定部件保留至少2mm以上的安全间隙,避免运动过程中出现碰撞。两个安装孔的孔径要和选配的销轴直径匹配,一般会采用基孔制的间隙配合,保证转动灵活,同时孔的长度也就是零件的厚度,要满足销轴的剪切强度要求,不能因为厚度太薄导致孔壁的挤压应力超过材料的许用值,也不能太厚导致整体重量增加,增大驱动端的负载。

从安装边界来看,这个零件安装的时候,两个孔的端面都需要和配套的铰接支座端面贴合,所以零件的两个平面的平面度有一定要求,不能有明显的翘曲,否则安装后会出现销轴别劲的情况,长时间运转会加剧销轴和孔的磨损。零件的弧形外轮廓不需要做高精度加工,铸造后做清砂、去毛刺处理就可以满足使用要求,只有两个安装孔需要做精加工,保证孔径精度和表面粗糙度,这样可以在满足使用性能的前提下,最大限度降低加工成本。在材料选择上,这类零件一般采用普通铸钢或者球墨铸铁铸造,铸钢的焊接性能好,如果后续需要在零件上焊接附加的安装块会比较方便,球墨铸铁的自润滑性能更好,铰接转动的时候耐磨性能更优,可以根据实际的载荷大小和使用频率来选择对应的材料。另外在设计的时候还要考虑零件的动平衡,因为这个零件是做摆动运动的,如果质心偏离回转中心太远,摆动过程中会产生额外的振动,所以弧形轮廓的设计要尽量让零件的质心靠近固定铰接孔的轴线,减少运转时的冲击载荷,提升整套传动机构的运行平稳性,延长销轴和衬套的使用寿命。
