卧式废料打包处理设备结构设计

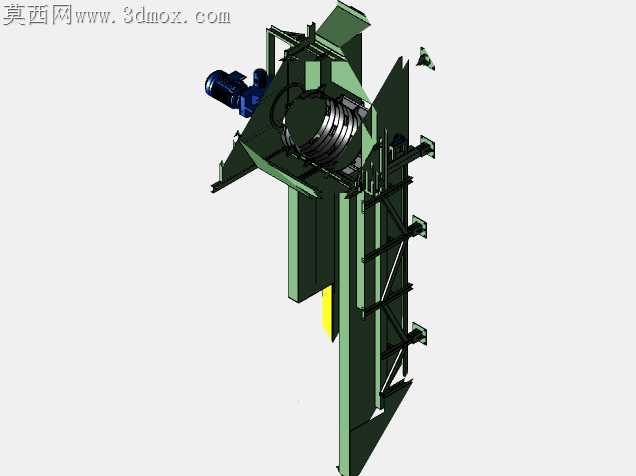

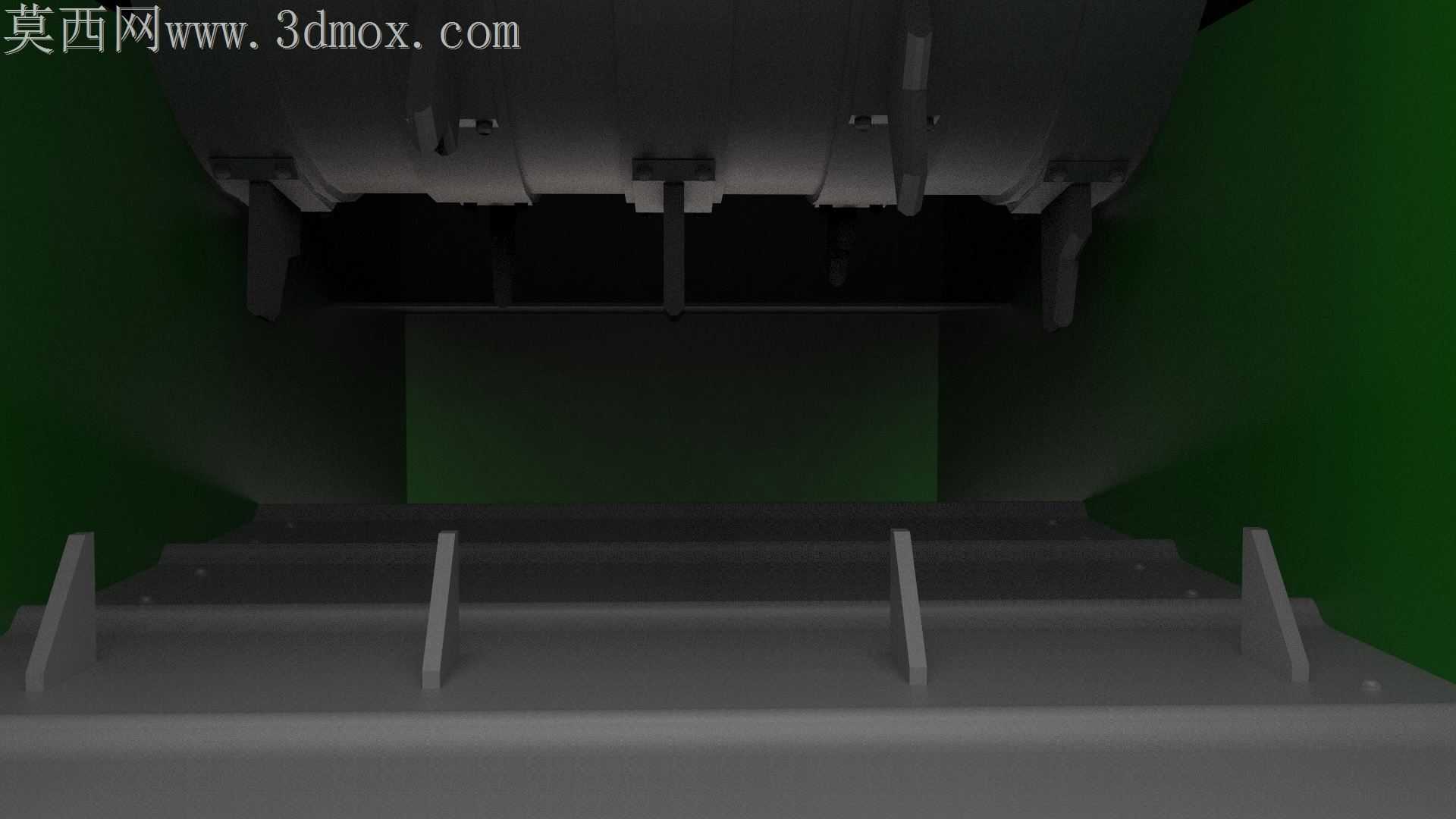

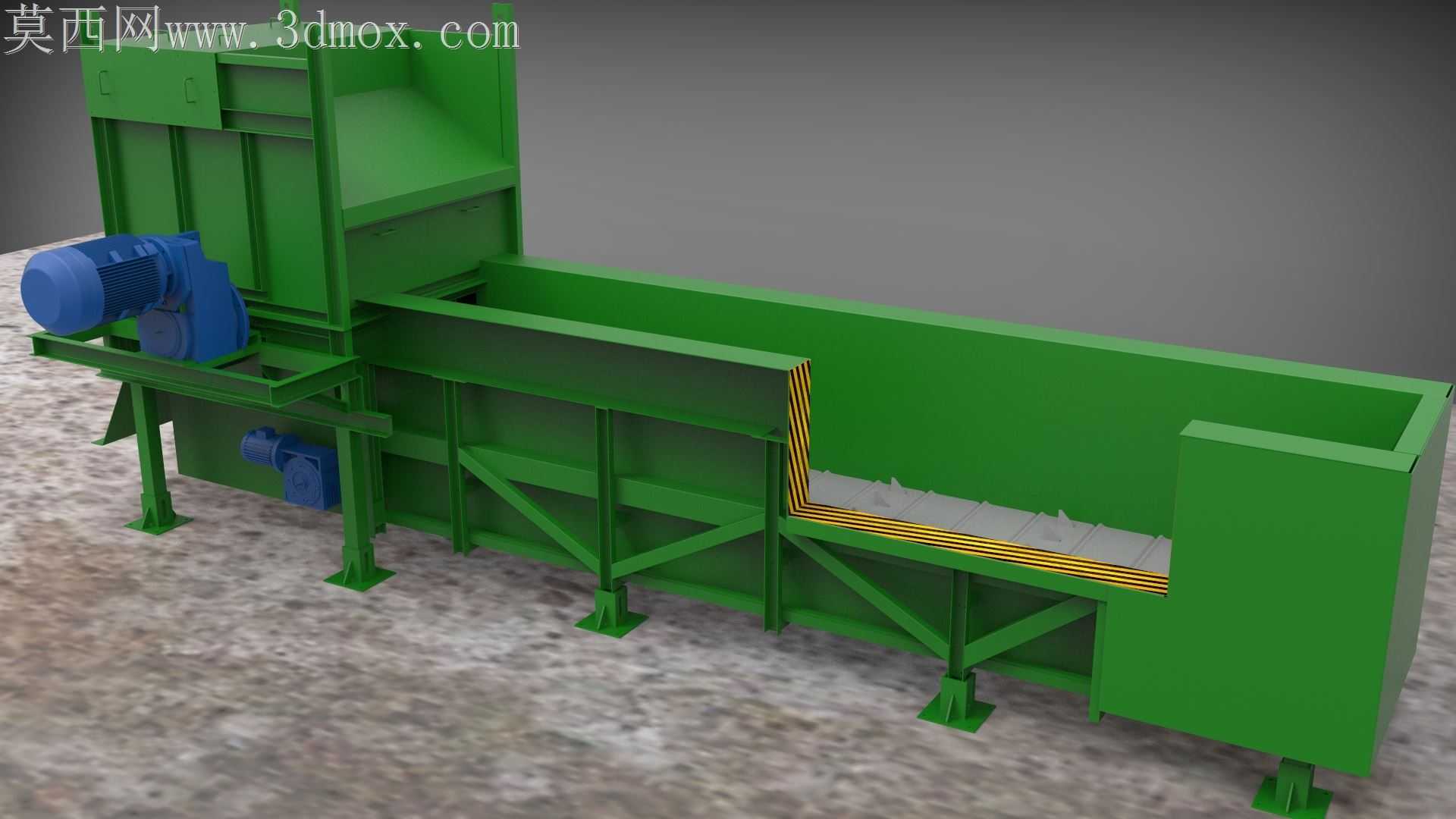

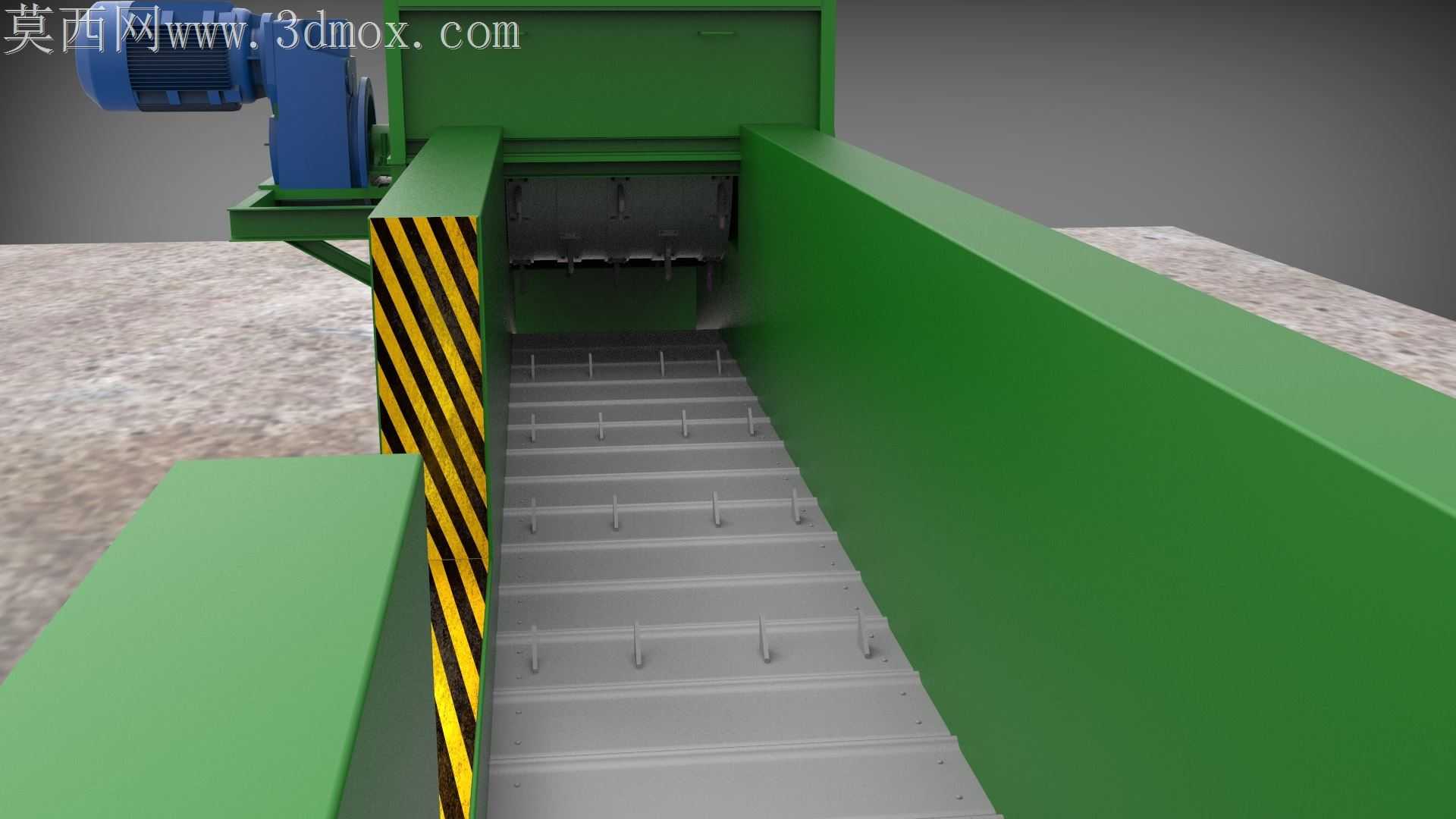

本作品为卧式废料打包处理设备的三维布局模型，采用SolidWorks完成全参数化建模，整体结构按照实际工业废料处理场景的功能需求进行模块化拆分设计，建模过程中对各部件的装配约束关系进行了严谨定义，确保各运动部件不存在干涉问题，可直观呈现设备的整体布局与工作逻辑。模型渲染阶段采用工业级写实材质方案，设备主体机架与料槽结构赋予哑光绿色金属漆材质，还原工业设备常用的防护涂装效果，表面添加细微的颗粒质感模拟真实漆面的磨砂触感，避免塑料感失真；驱动单元的减速电机部分采用深蓝色铸铁材质搭配金属光泽的端盖细节，清晰区分动力部件与主体结构；料槽内侧的警示条采用黄黑相间的反光条纹材质，边缘做轻微的磨损做旧处理，贴合工业设备长期使用的真实状态；支撑脚座赋予深灰色铸钢材质，表面添加粗糙的铸造纹理，强化设备的厚重稳定感。结构设计上，设备采用长槽型卧式布局，进料端设置大开口倾斜料斗，方便松散废料的倾倒投料，料槽内部设置推送压缩机构，可将投入的松散废料逐步向出料端推送挤压，实现废料的减容打包；驱动系统采用两台减速电机分别布置于设备侧方，分别为物料推送与压缩成型动作提供动力，传动结构做隐藏式设计，外部设置防护壳体避免杂物卷入；底部采用多组一体式支撑脚座均匀分布，通过三角加强筋连接料槽与支腿，大幅提升长槽结构的整体刚性，避免满载压缩时出现结构变形。设计思路围绕废料打包处理的连续作业需求展开，整体布局预留了充足的操作与维护空间，各功能模块的位置排布符合人工操作与物料流转的动线逻辑，模型仅提供整体布局方案，清晰呈现了设备各组成部分的位置关系与连接方式，可作为废料处理生产线前期方案设计、布局规划的参考模型，帮助设计人员快速评估设备占地空间、对接上下游输送设备的接口位置，缩短方案设计阶段的沟通成本。
