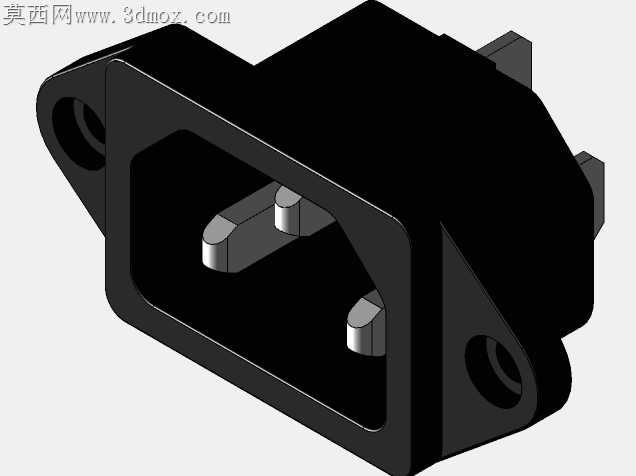

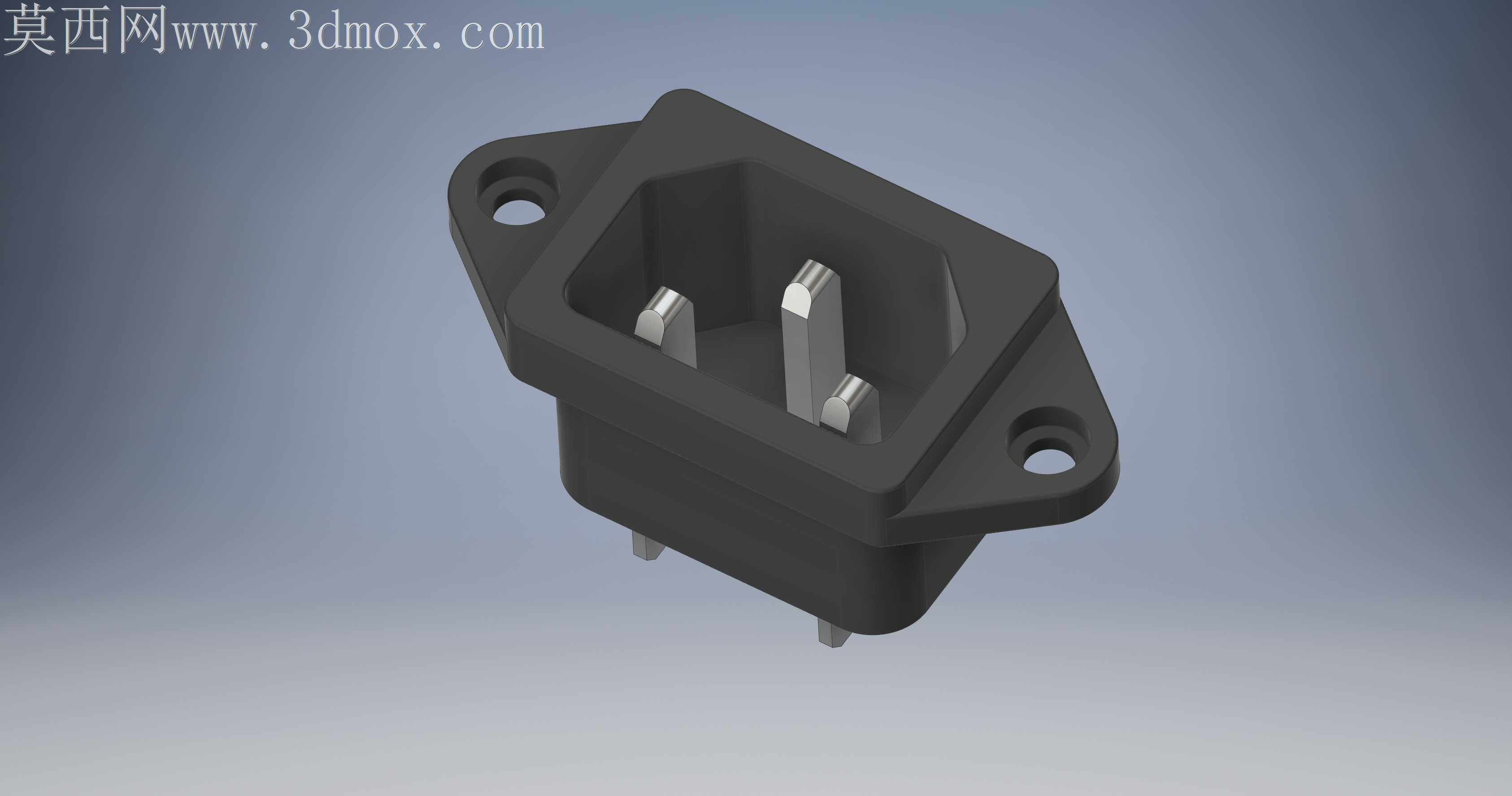

带固定耳的品字公座电源接插件

常规嵌入式C14电源座在批量组装时，常出现插片歪斜导致插合力矩不均、壳体与安装面板贴合缝隙超差的问题，返修时拆壳极易刮花设备面板涂层，这也是小功率电气设备总装环节里最容易被忽略的隐性损耗点。这款带双侧固定耳的品字公座，在结构设计阶段就把组装公差冗余做进了每一处细节里。插片根部做了0.3mm的加厚凸台，和壳体注塑嵌合时能形成一圈环形止挡，哪怕插装时公母头对正偏差到0.8mm，插片也不会因为侧向受力出现根部弯折，完全覆盖流水线操作工手动插装的对位误差范围。两侧带沉台的安装耳，沉孔深度刚好覆盖螺丝头部的全部高度，锁付后螺丝头不会突出安装面，不会和设备外壳的内侧筋位产生干涉，沉孔边缘做了0.2mm的倒角导向，自动锁螺丝机的批头下滑时能顺利对位，不会刮花安装耳表面。壳体外侧的插拔导向斜面做了15度的倾角，比常规插座的导向角大3度，盲插时母头能顺着斜面滑入对位槽，不用刻意对准也能顺利插合，反复插拔五百次后导向面也不会出现磨白掉屑的情况。插片的焊脚长度做了差异化设计，接地脚比零火线脚长1.2mm，插装时接地脚先接触导通，拔插时最后断开，完全满足安规里的接地优先要求，焊脚表面做了镀锡处理，波峰焊时焊锡能均匀铺展，不会出现虚焊、假焊的问题。壳体选用阻燃PA66材质，嵌件注塑时在插片周围预留了均匀的胶位厚度，不会因为厚薄不均出现注塑缩痕，外观面没有明显的浇口残留，装在设备外露面也不会显得粗糙。插座内部的隔筋把三个插片完全分隔开，哪怕焊接时焊锡顺着焊脚爬升到壳体内侧，也不会造成极间短路，隔筋高度比插片根部高2mm，哪怕有金属碎屑掉进插座内部，也不会直接搭在两个插片之间引发短路风险。安装耳和壳体主体的衔接处做了R1.5的圆角过渡，锁付螺丝时受力能均匀分散到整个壳体，不会因为锁附力过大出现安装耳断裂的情况，哪怕用电动螺丝刀打到额定扭矩，安装耳也不会出现发白开裂的问题。
