桌面型Pick-plaz取放作业设备结构设计

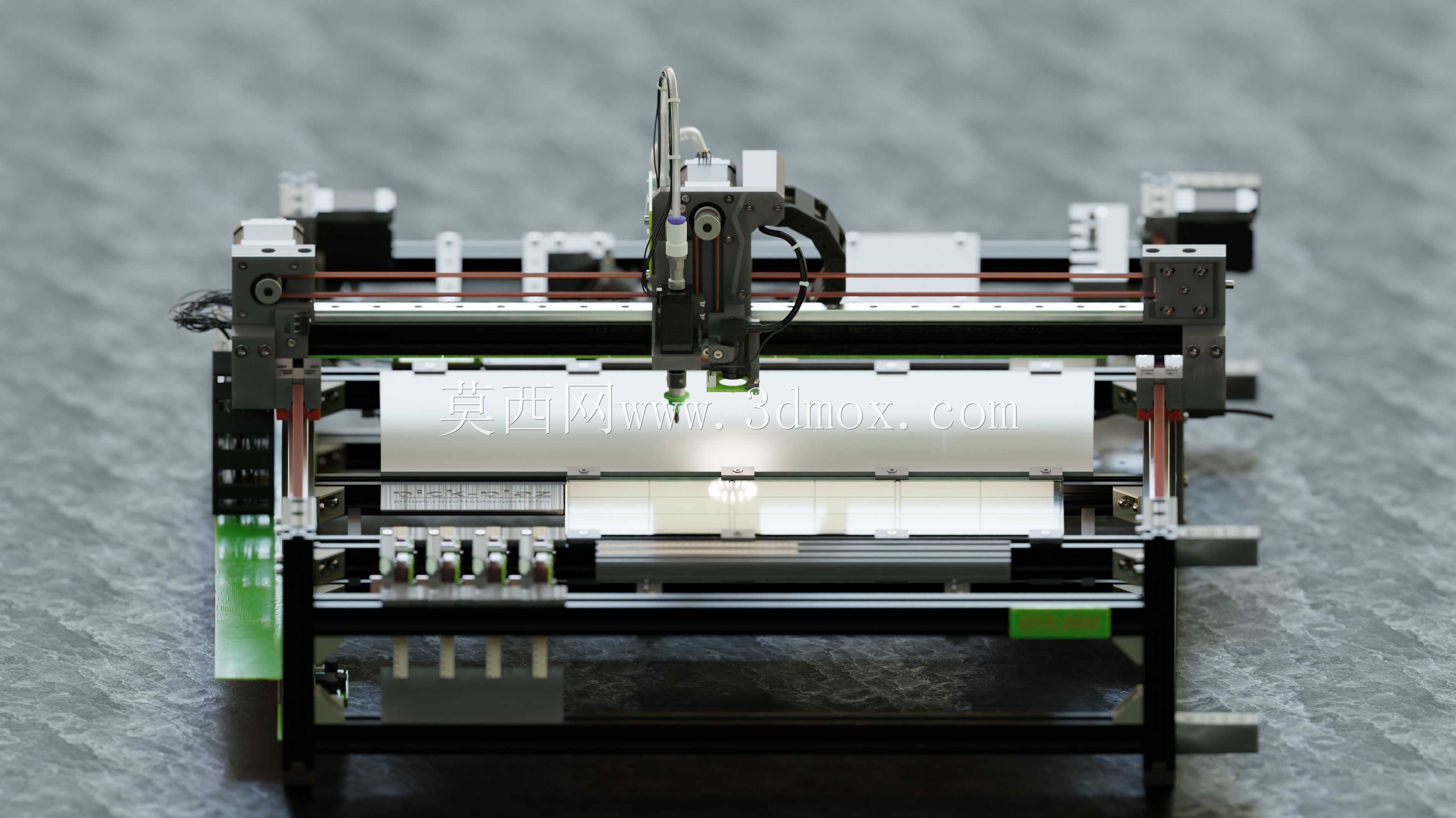

　　该设备为桌面级取放作业装置，整体采用铝型材搭建框架主体，兼顾结构刚性与组装调试的便捷性，适配小批量多品种的电子元器件、小型五金零件的工位间转移、摆盘、上下料作业场景，可嵌入桌面式生产线、实验室试制工位、小型加工单元的物料流转环节，替代人工完成重复性的拾取放置动作，降低重复操作带来的人工疲劳与定位误差。

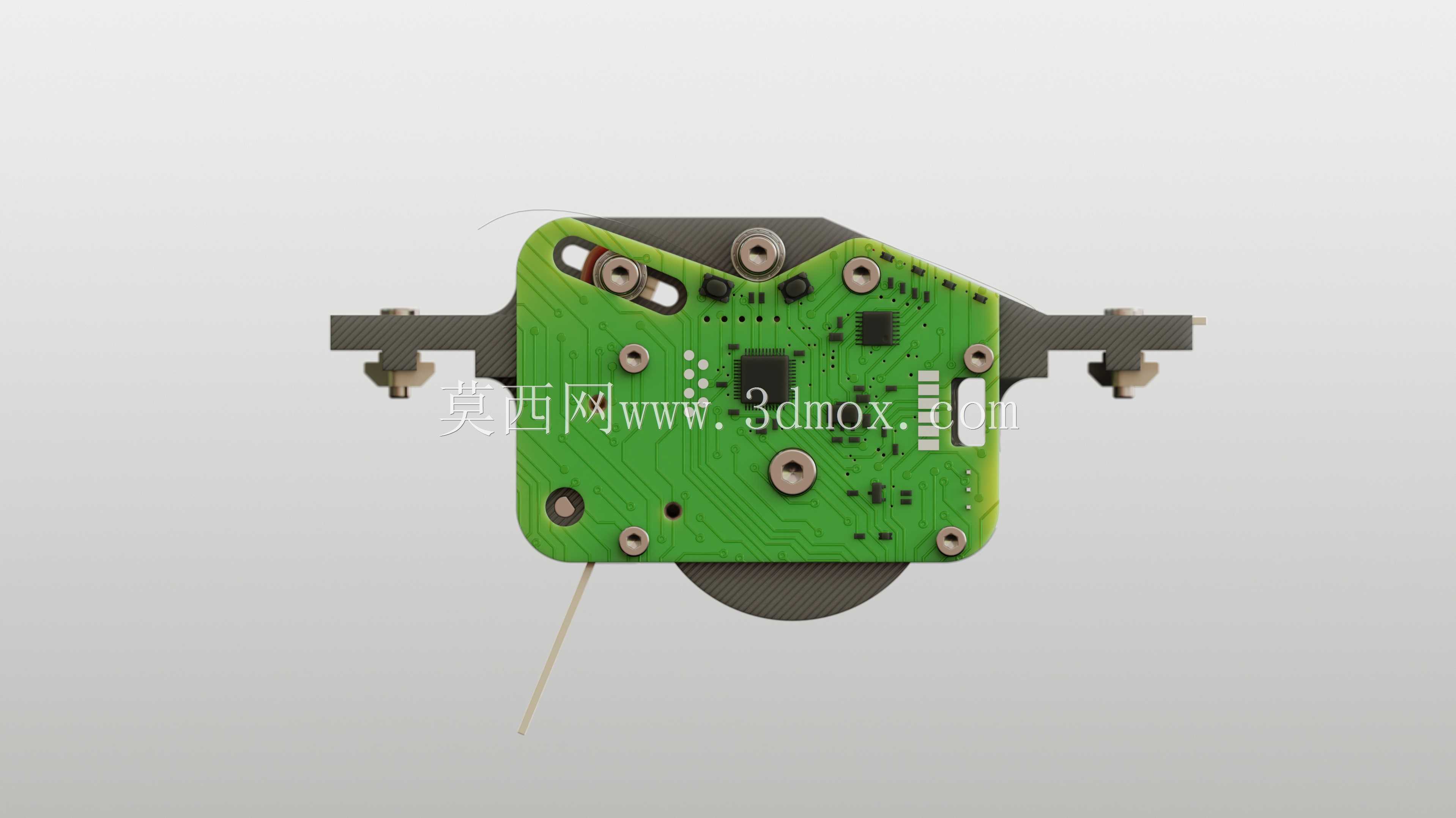

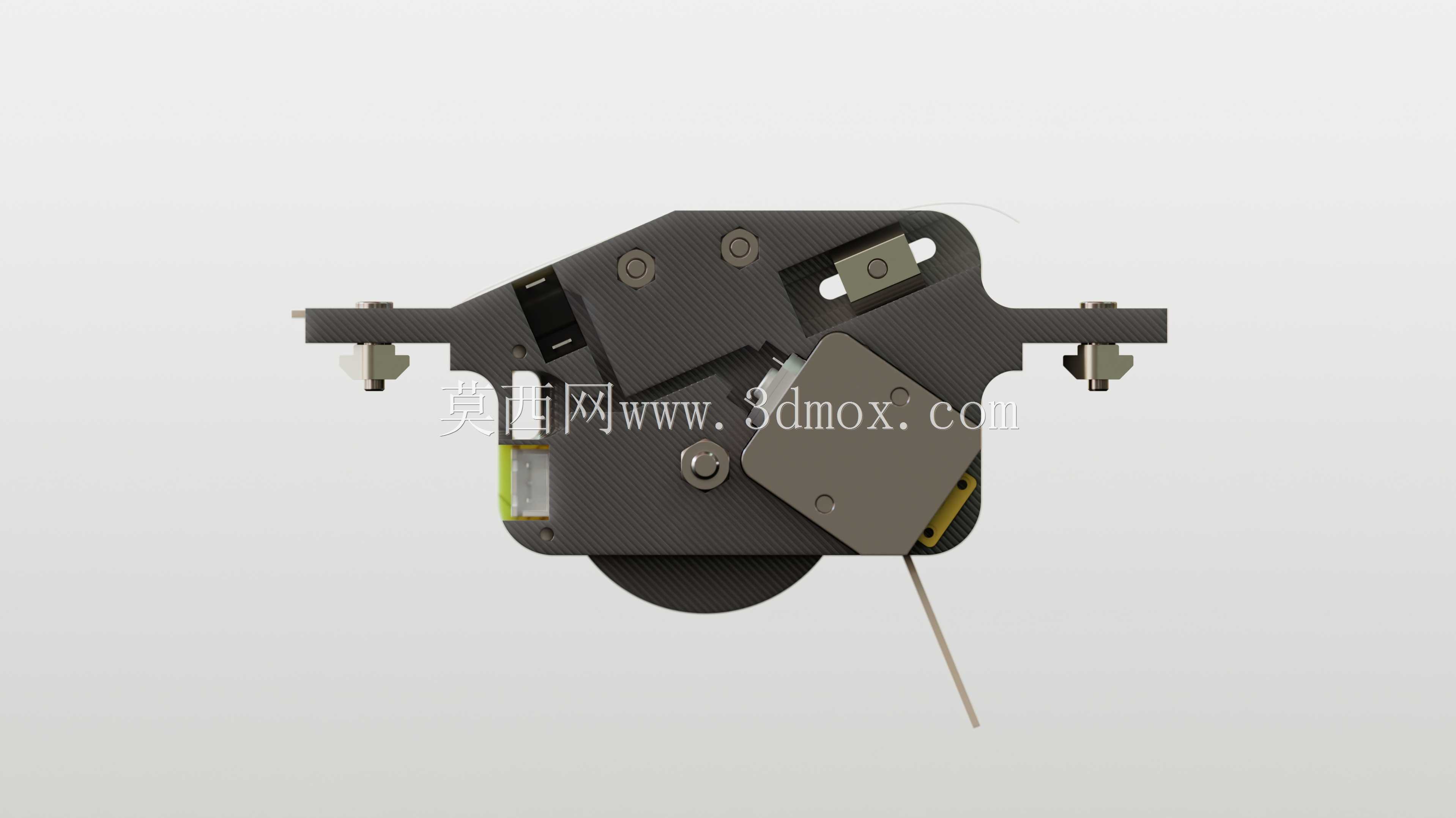

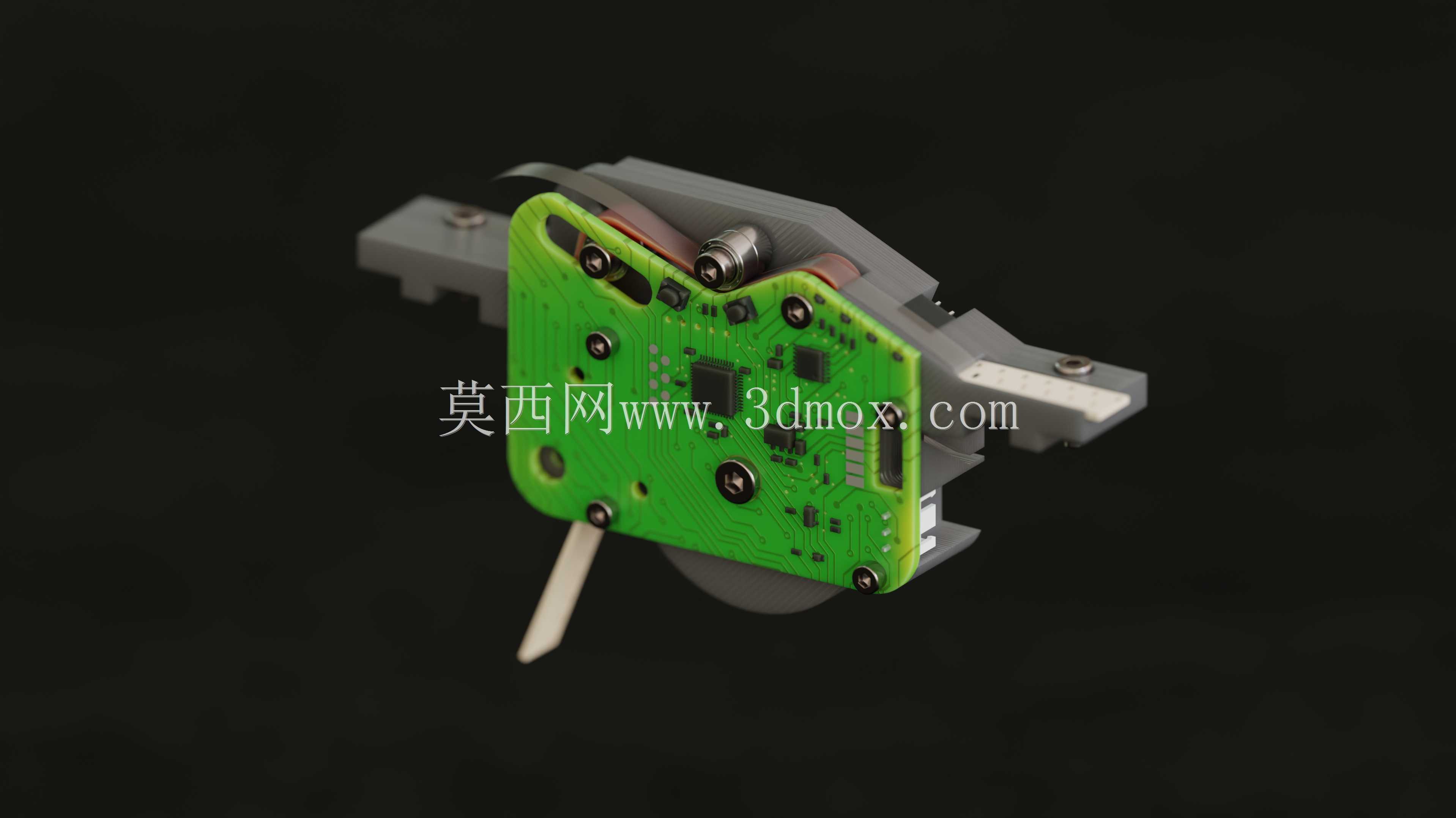

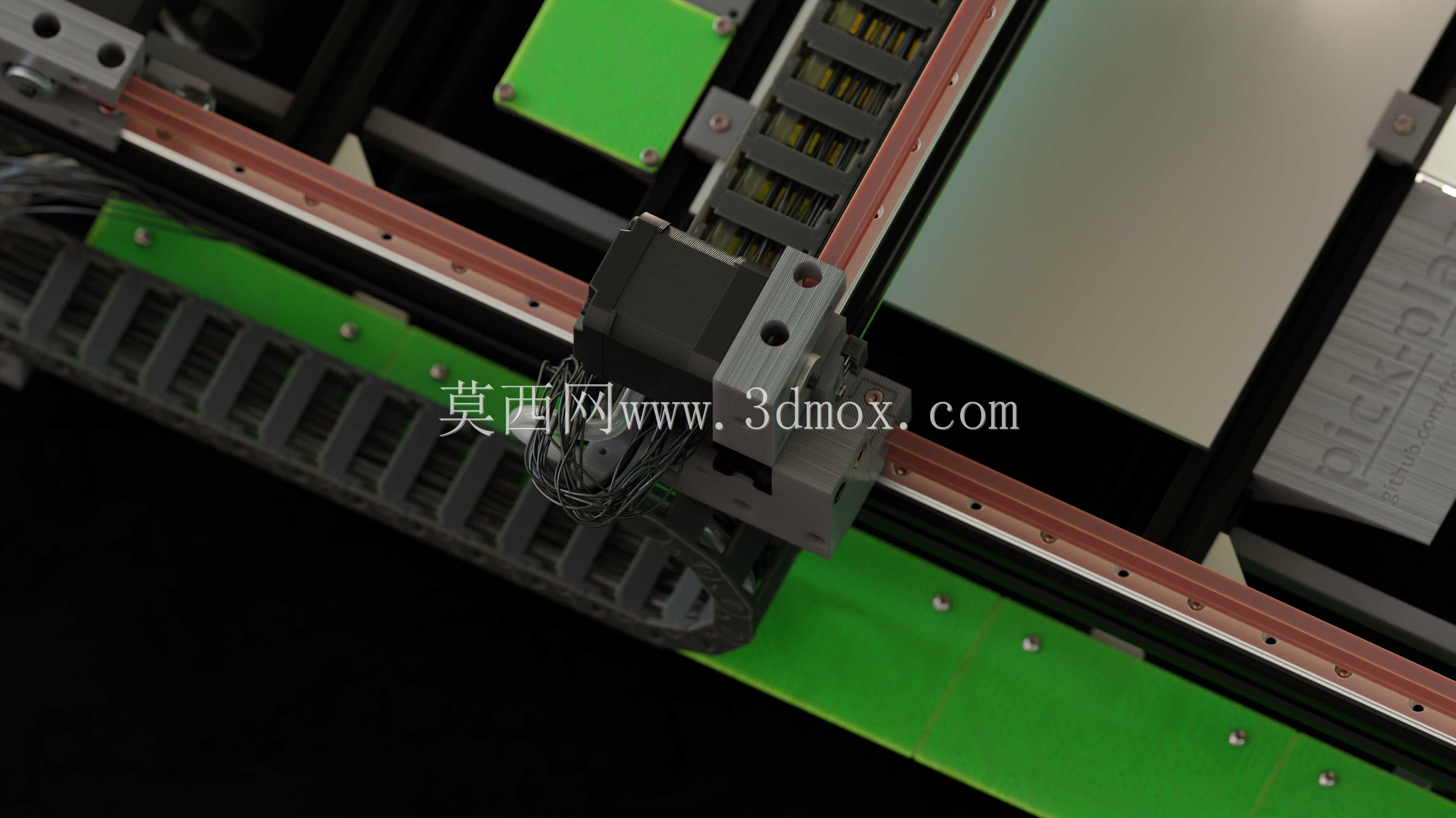

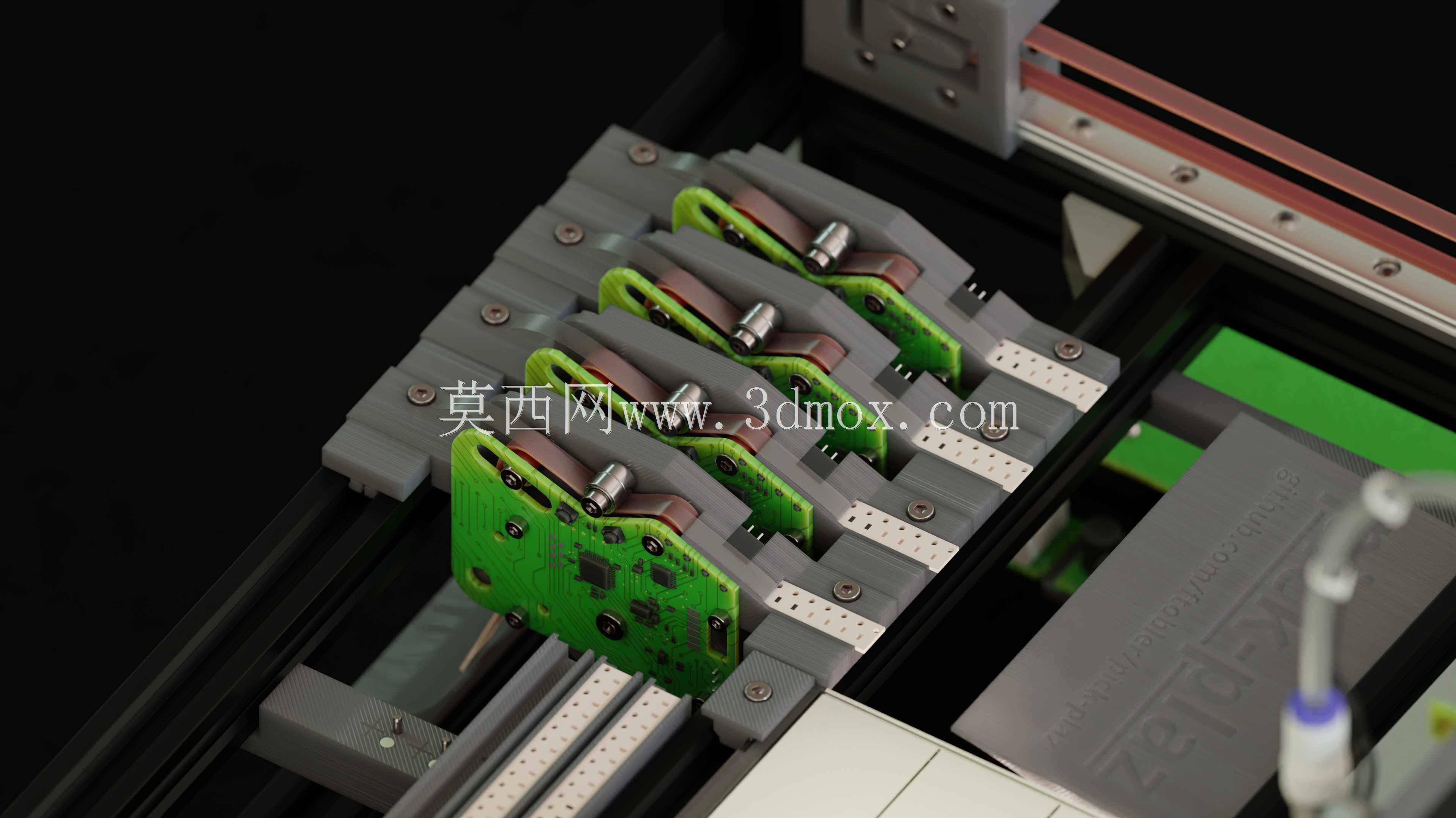

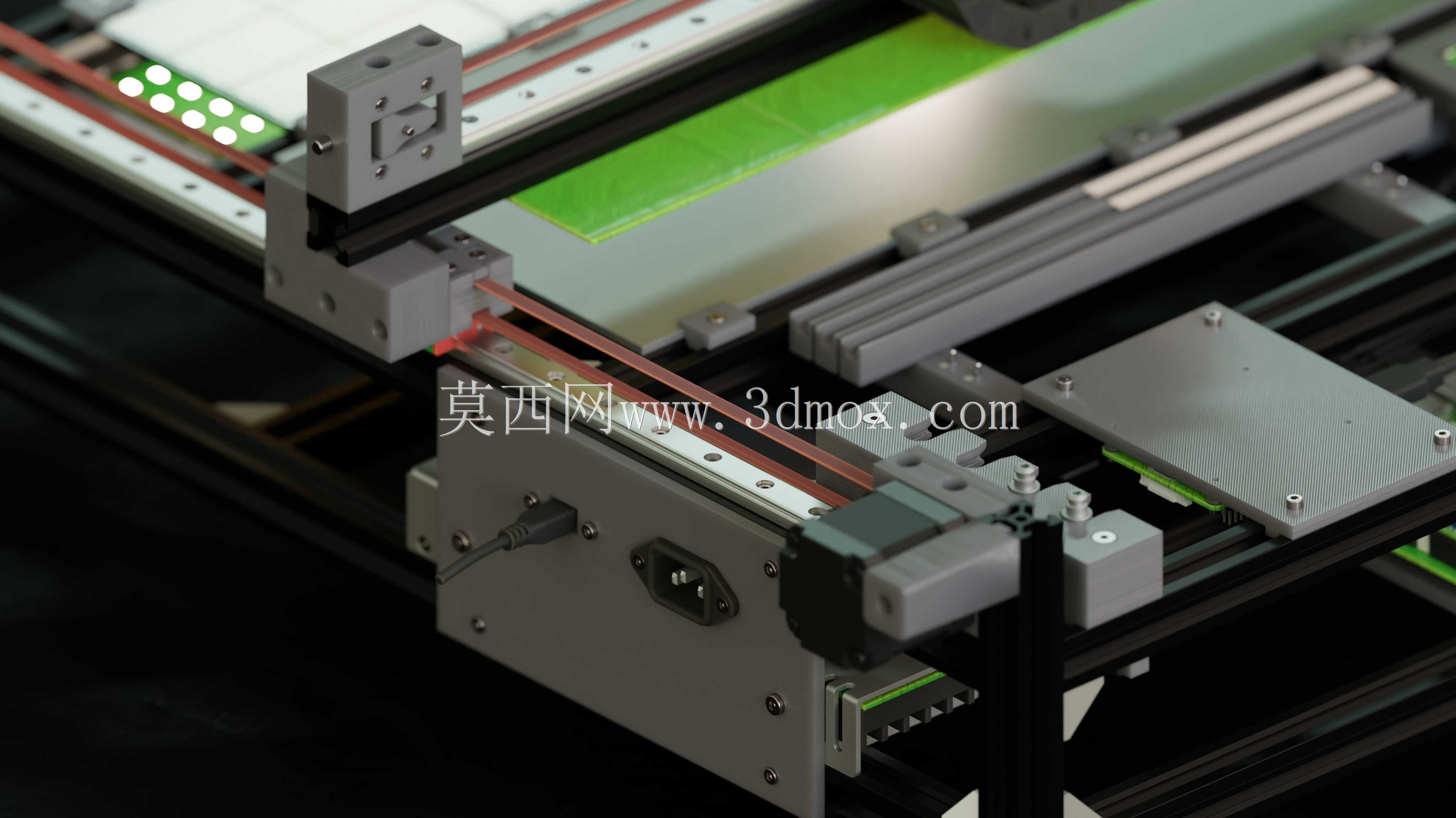

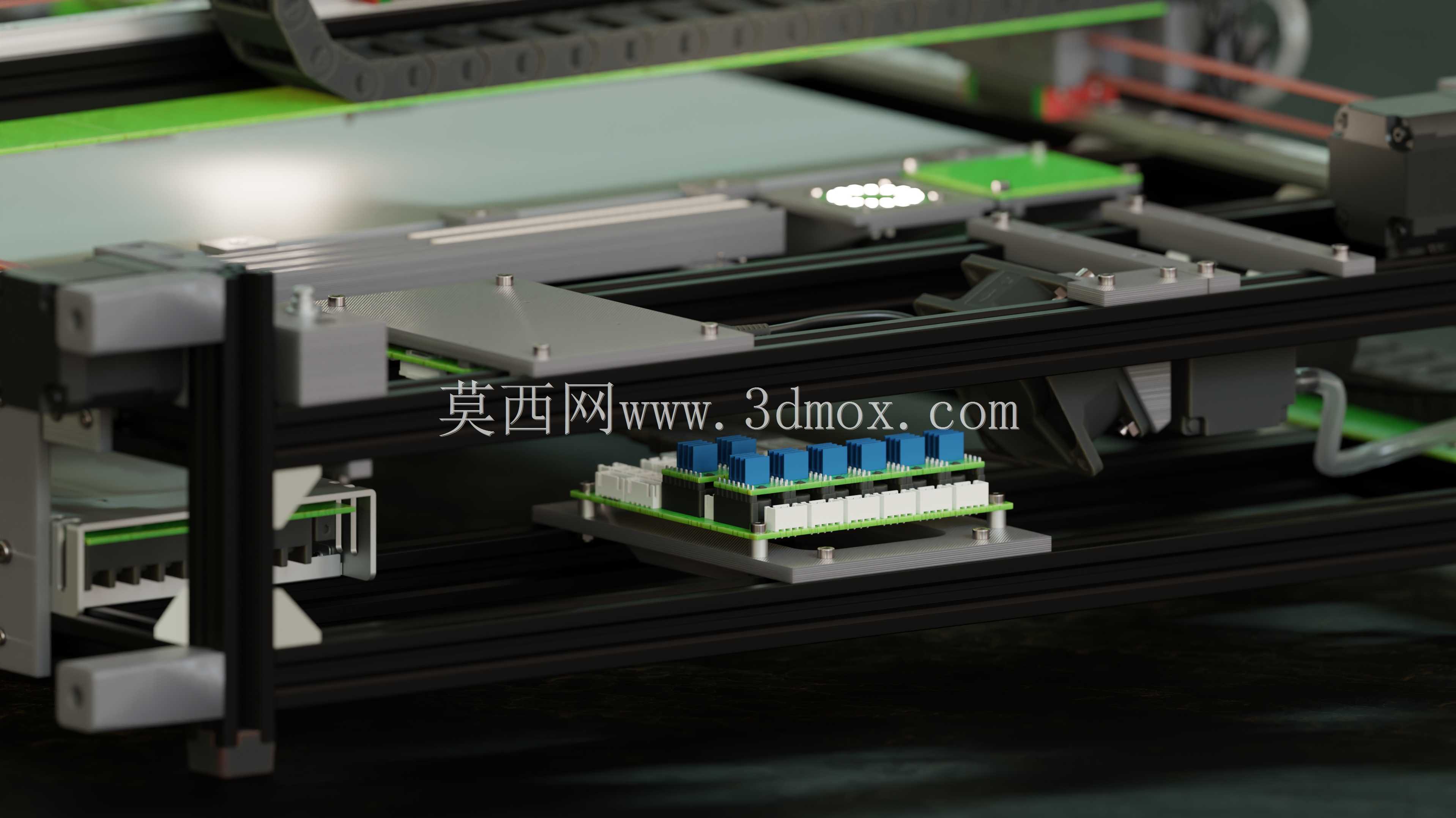

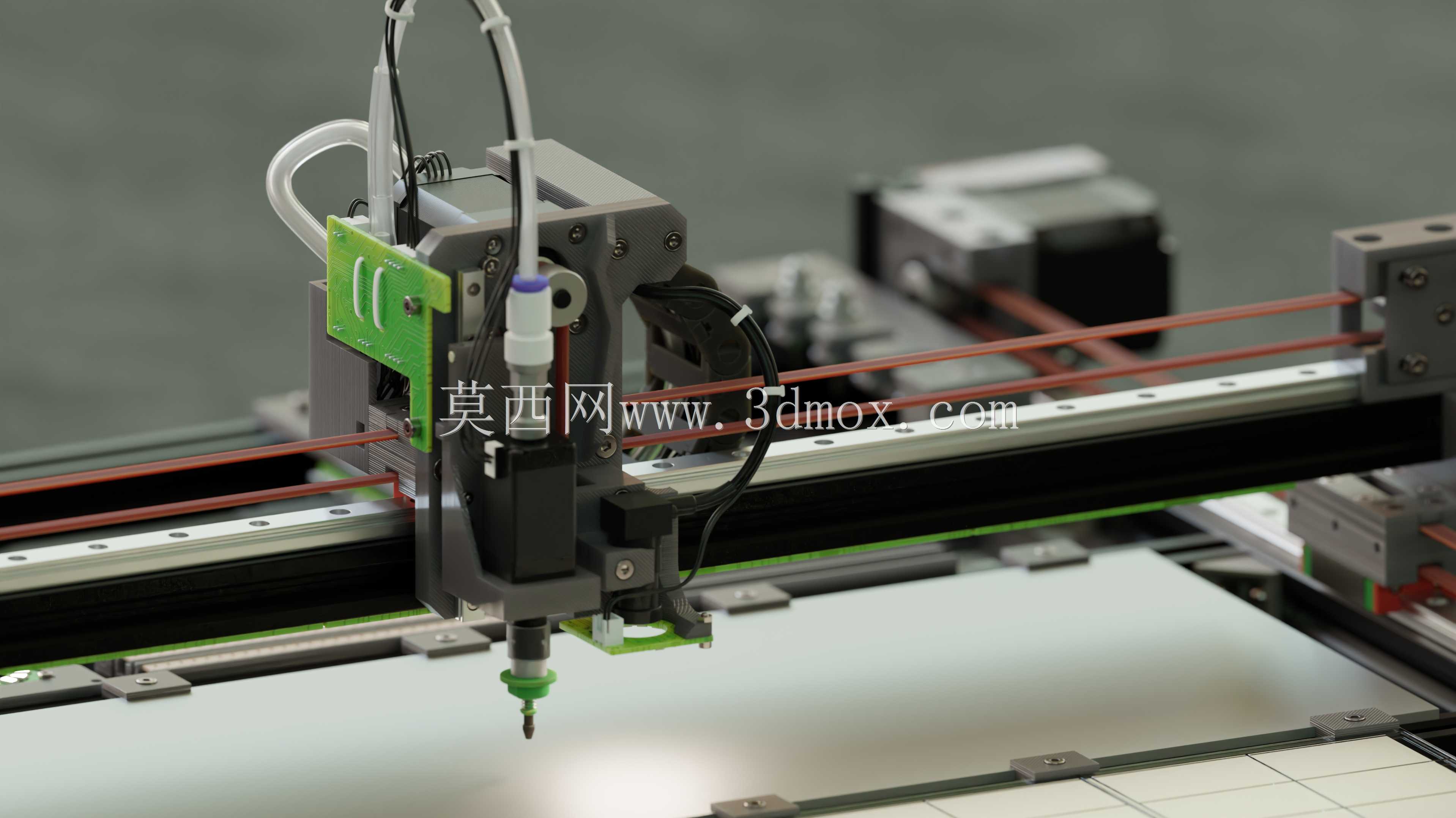

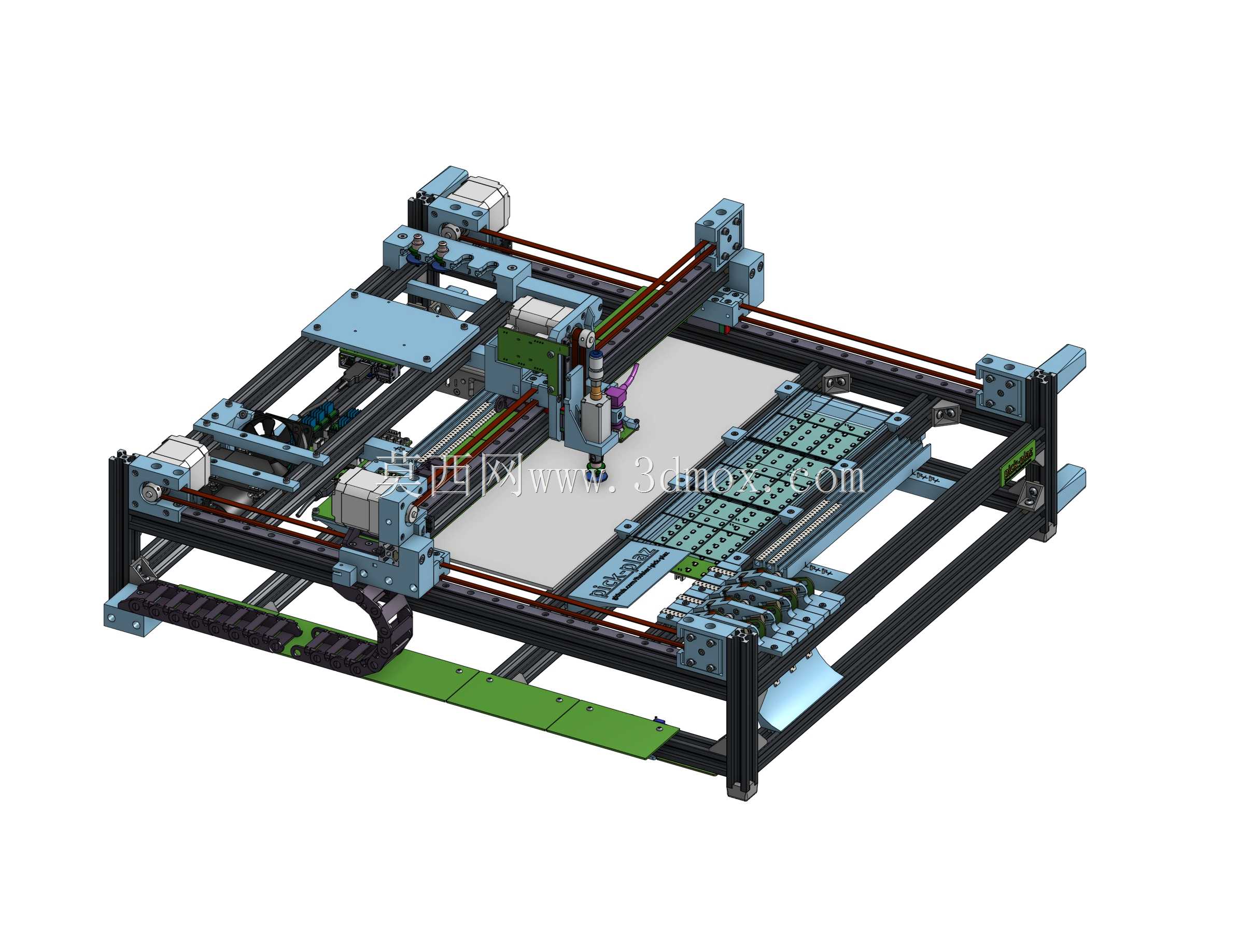

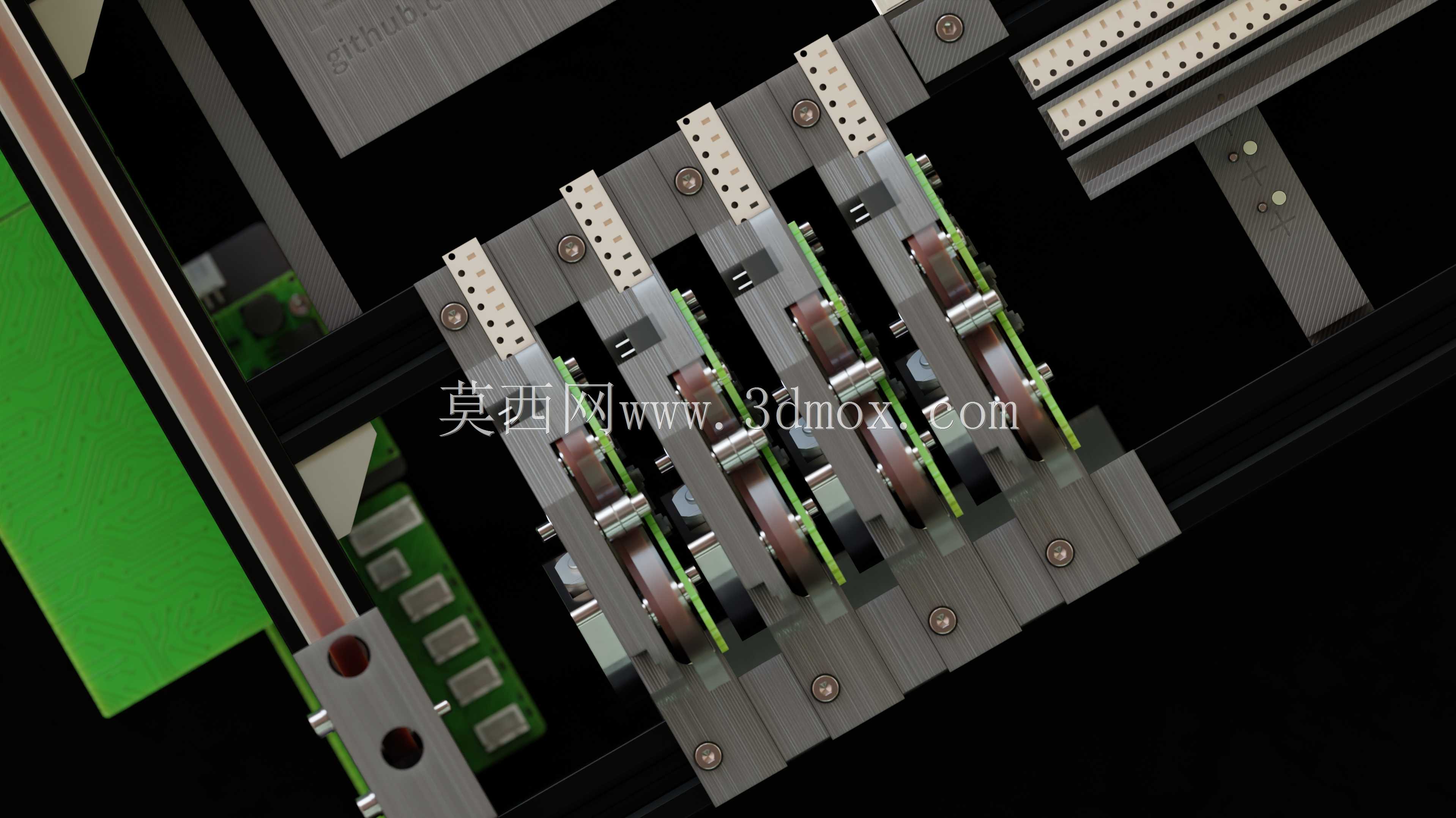

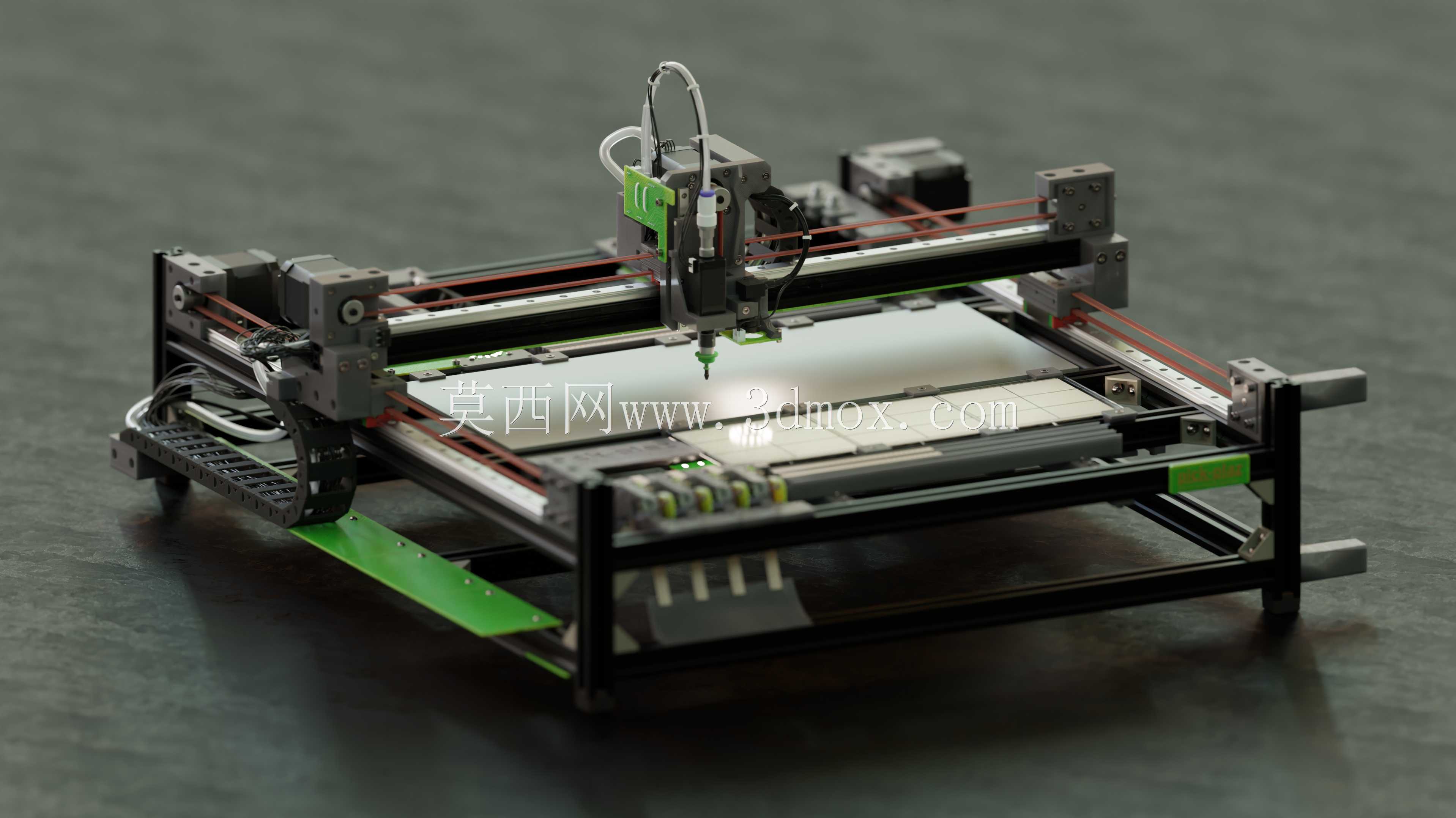

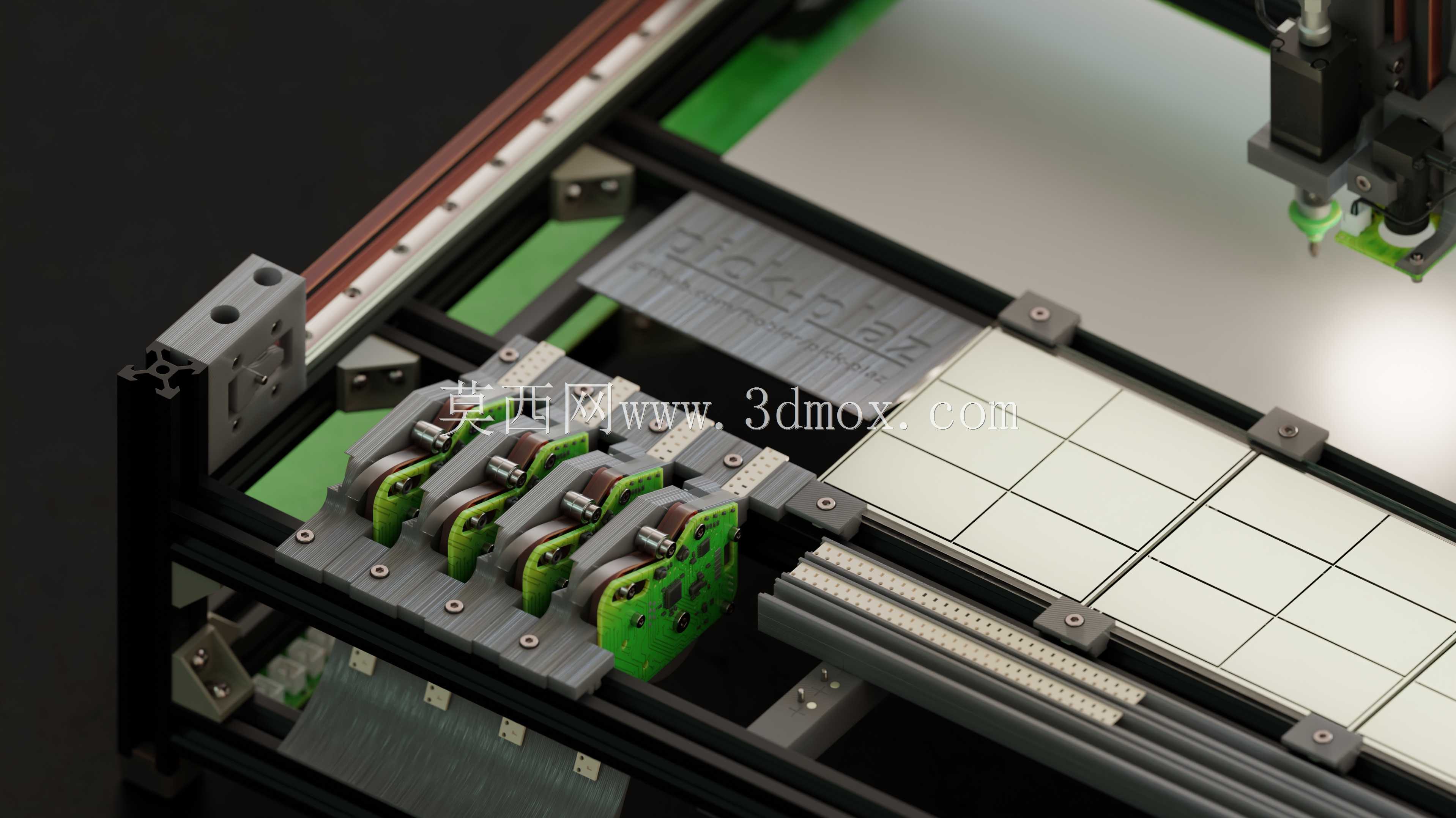

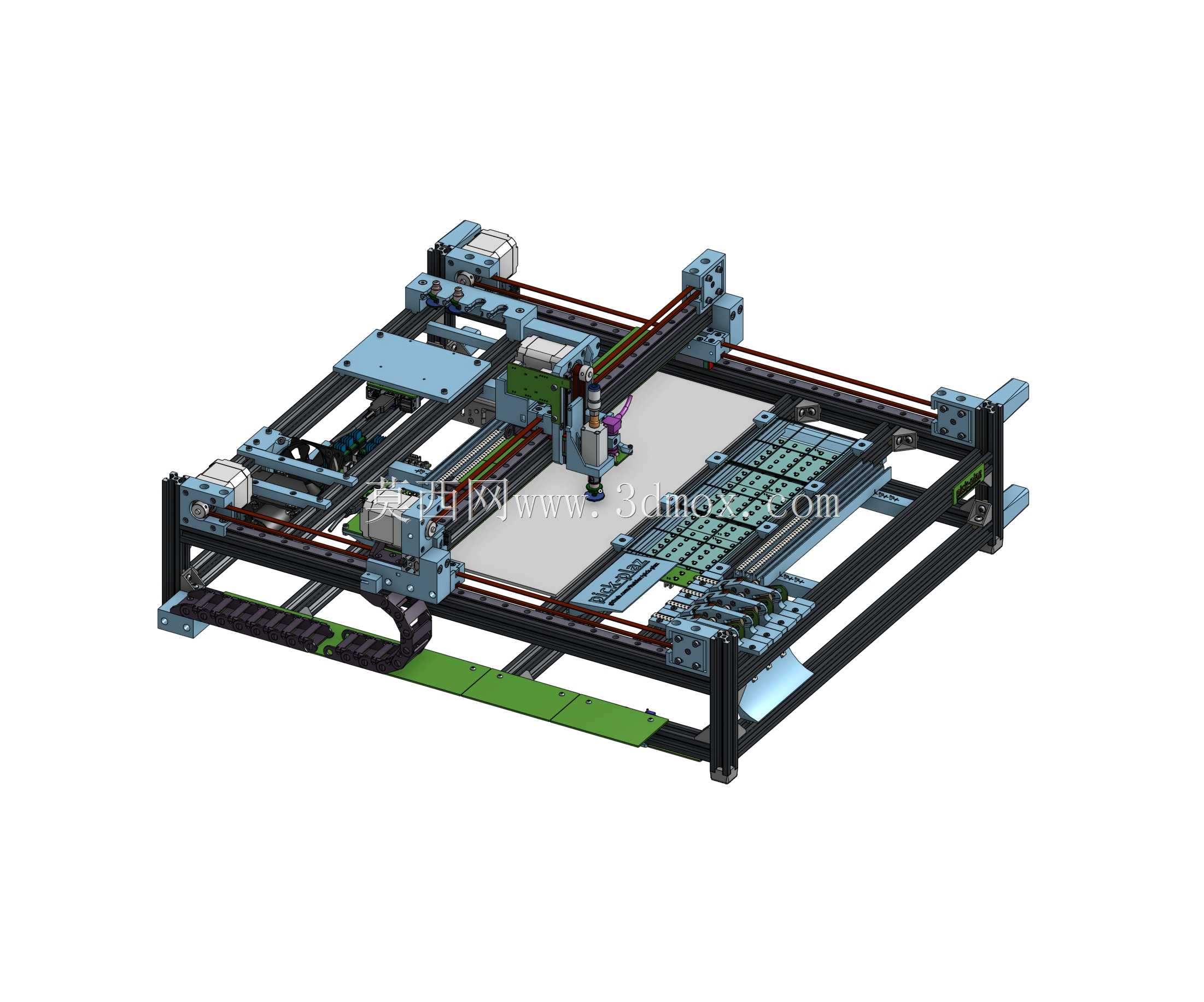

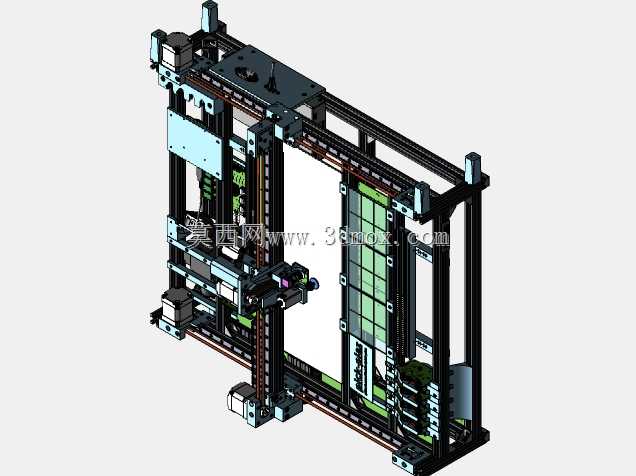

　　传动系统采用双轴同步带配合直线导轨的龙门布局，X轴横跨机架两侧安装基准面，Y轴搭载于X轴滑座之上，Z轴拾取头集成于Y轴移动滑台，三轴运动行程覆盖机架中部的整版作业区域，可适配标准料盘、定制治具板的摆放范围，安装时仅需保证机架底部水平放置，预留四周100mm以上的走线与维护空间即可，无需额外浇筑地基或制作专用安装底座，整体外廓尺寸适配常规工业工作台的承载与摆放空间。

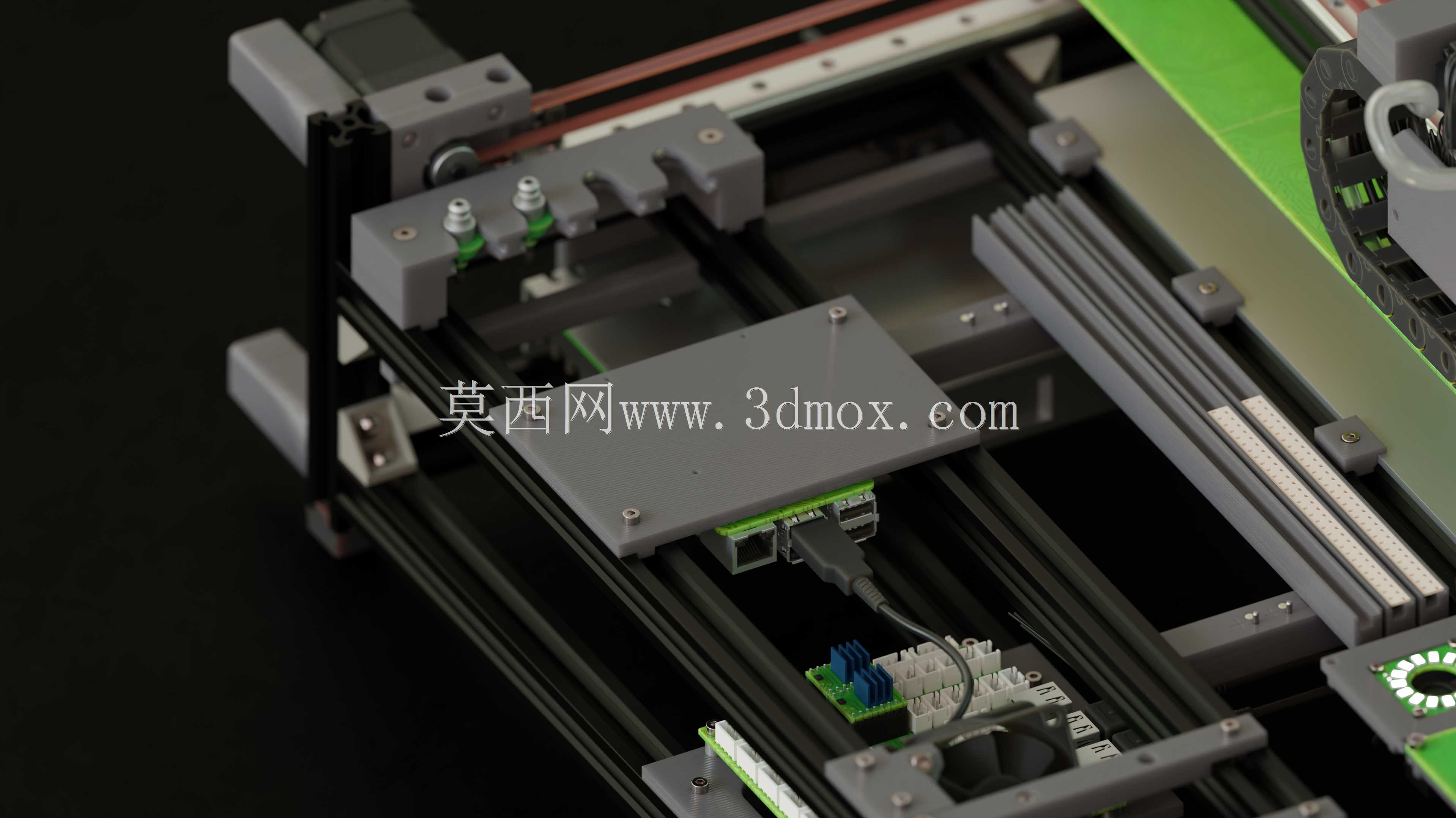

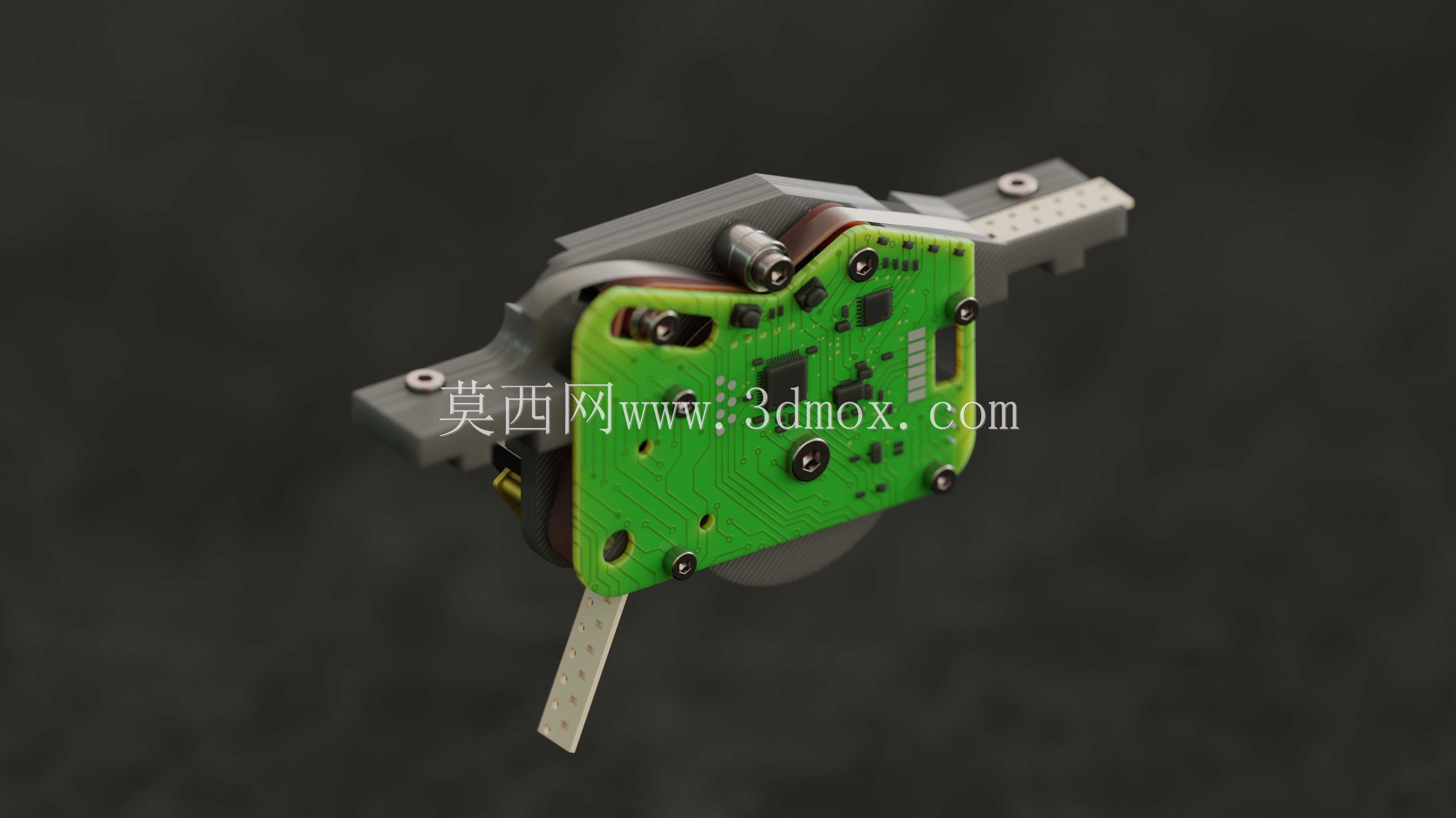

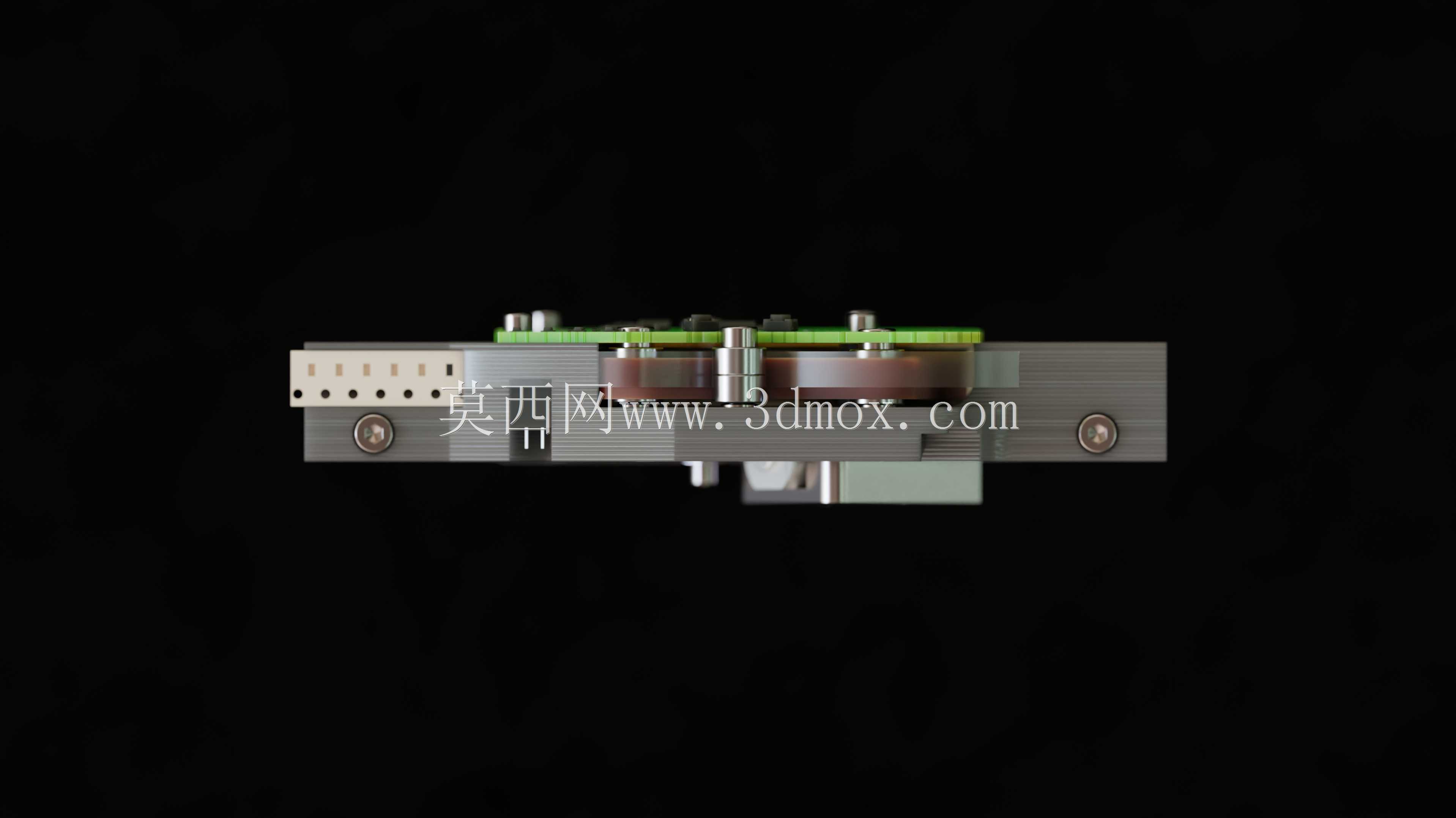

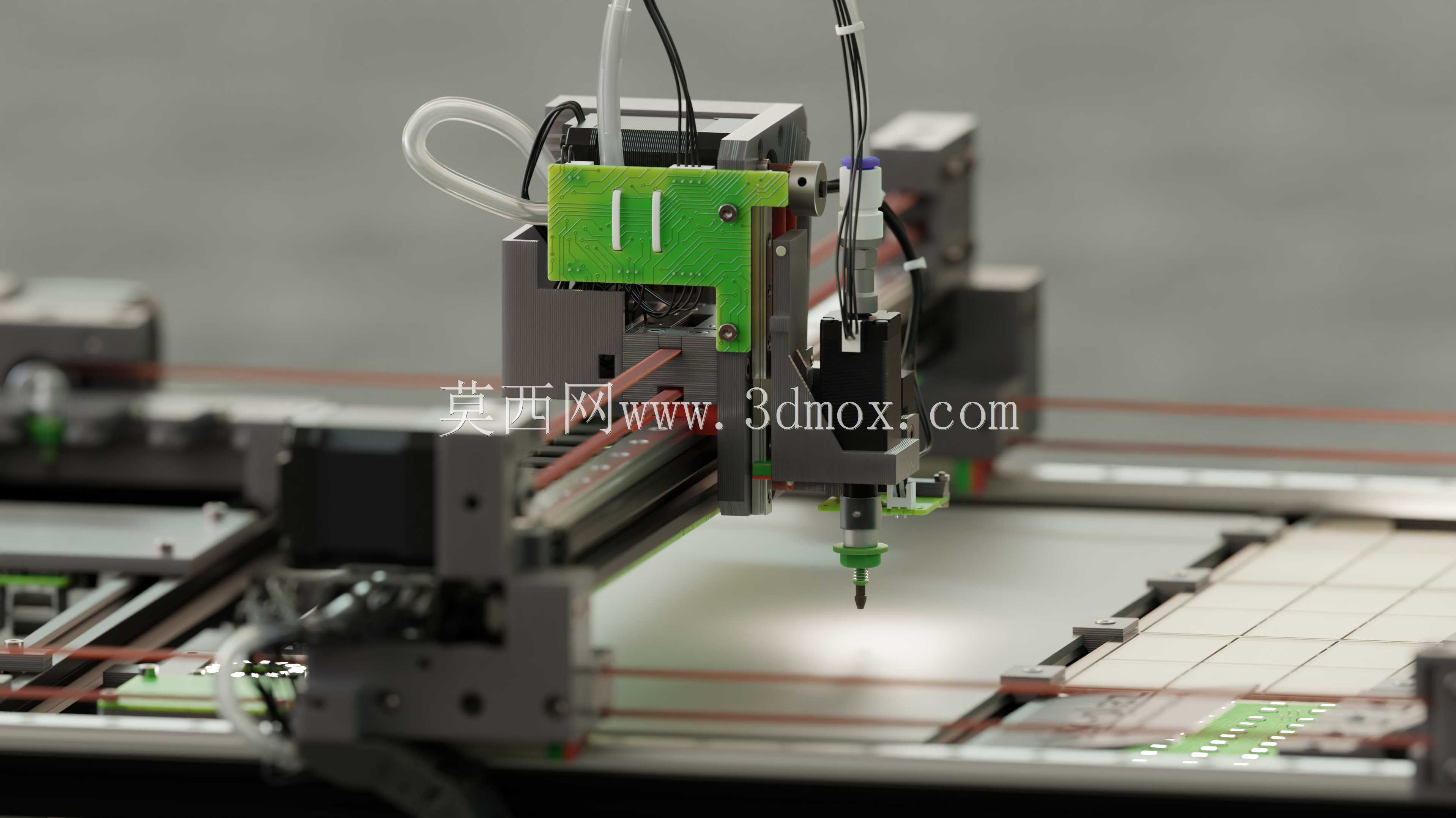

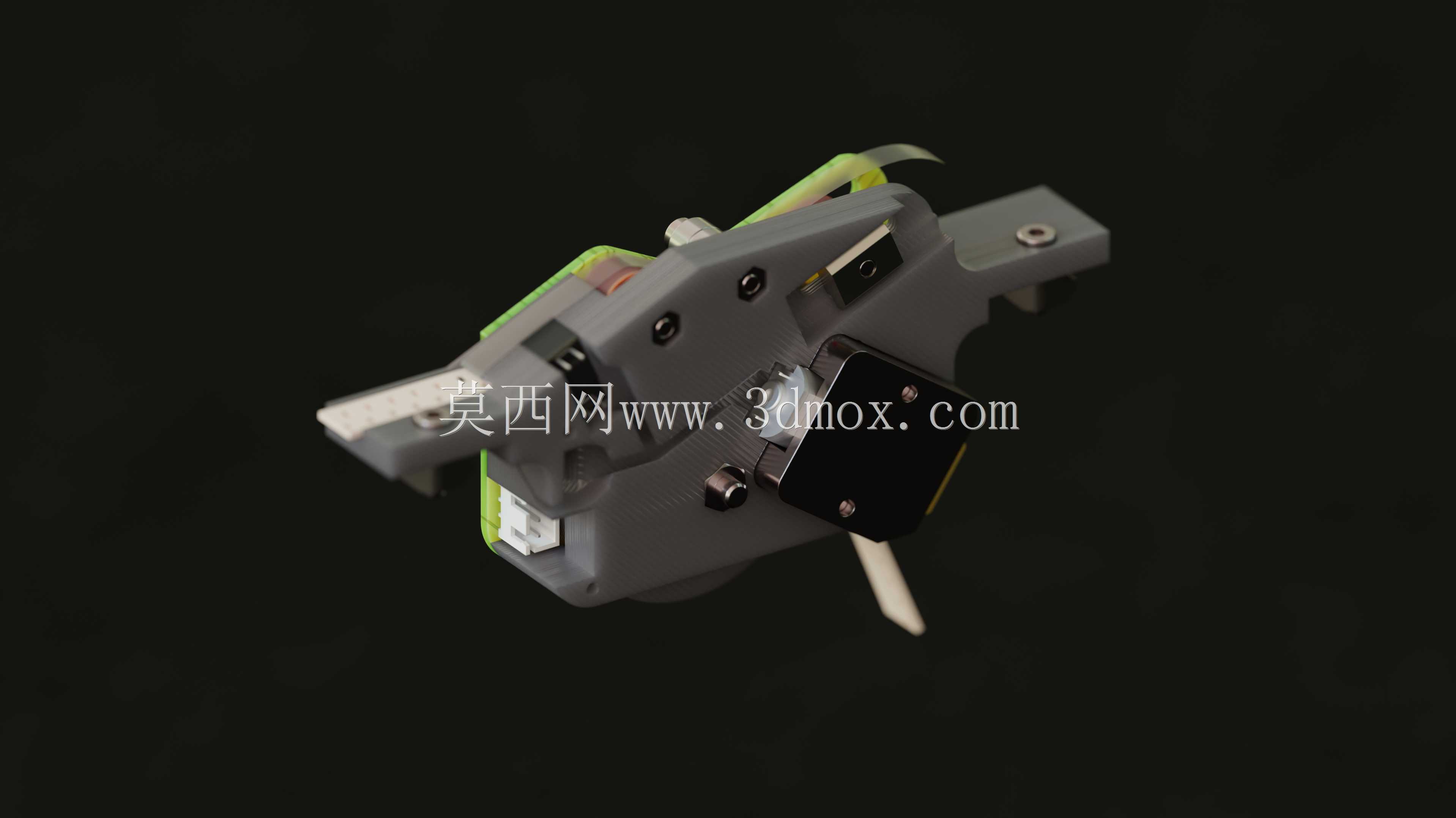

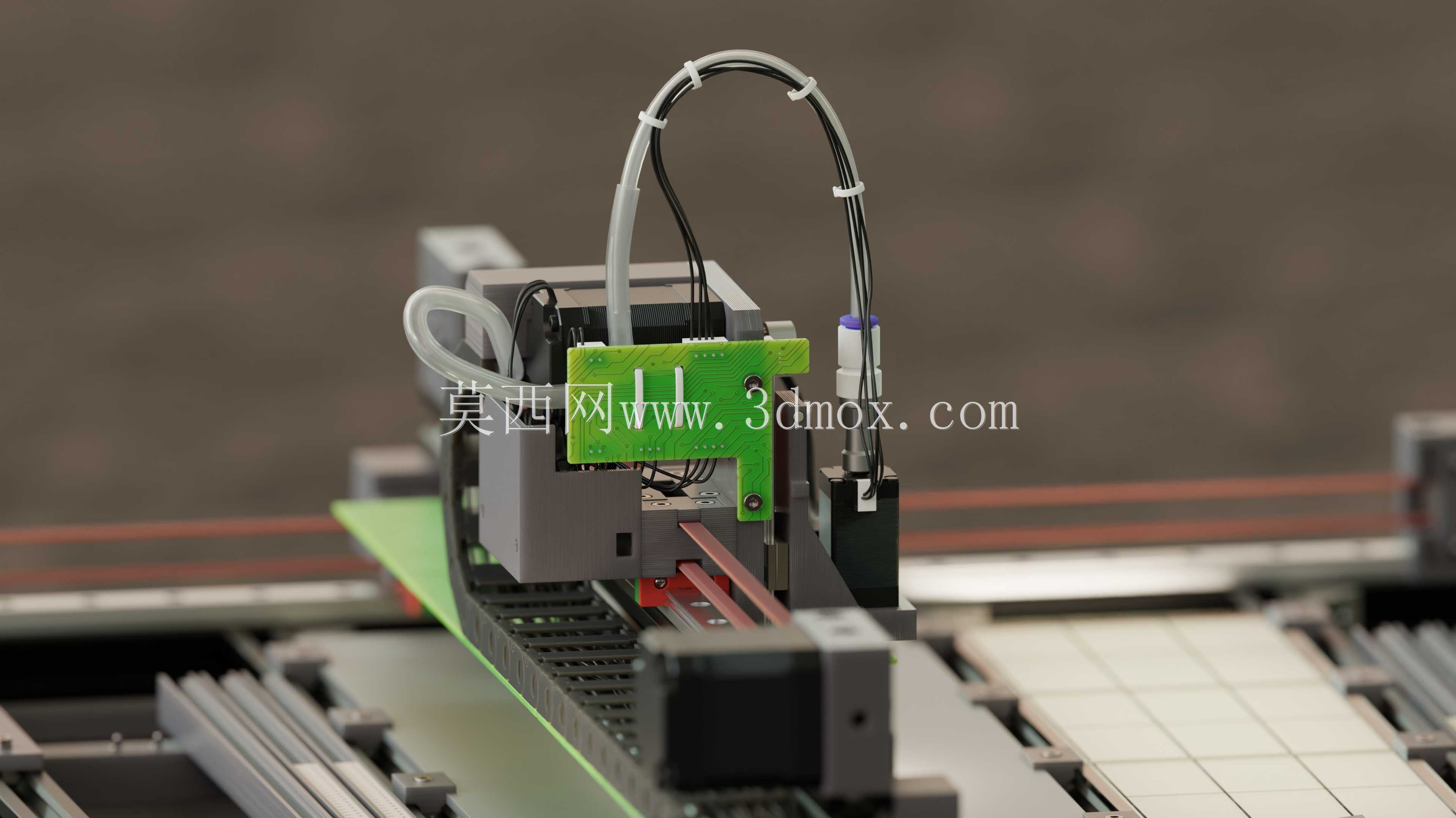

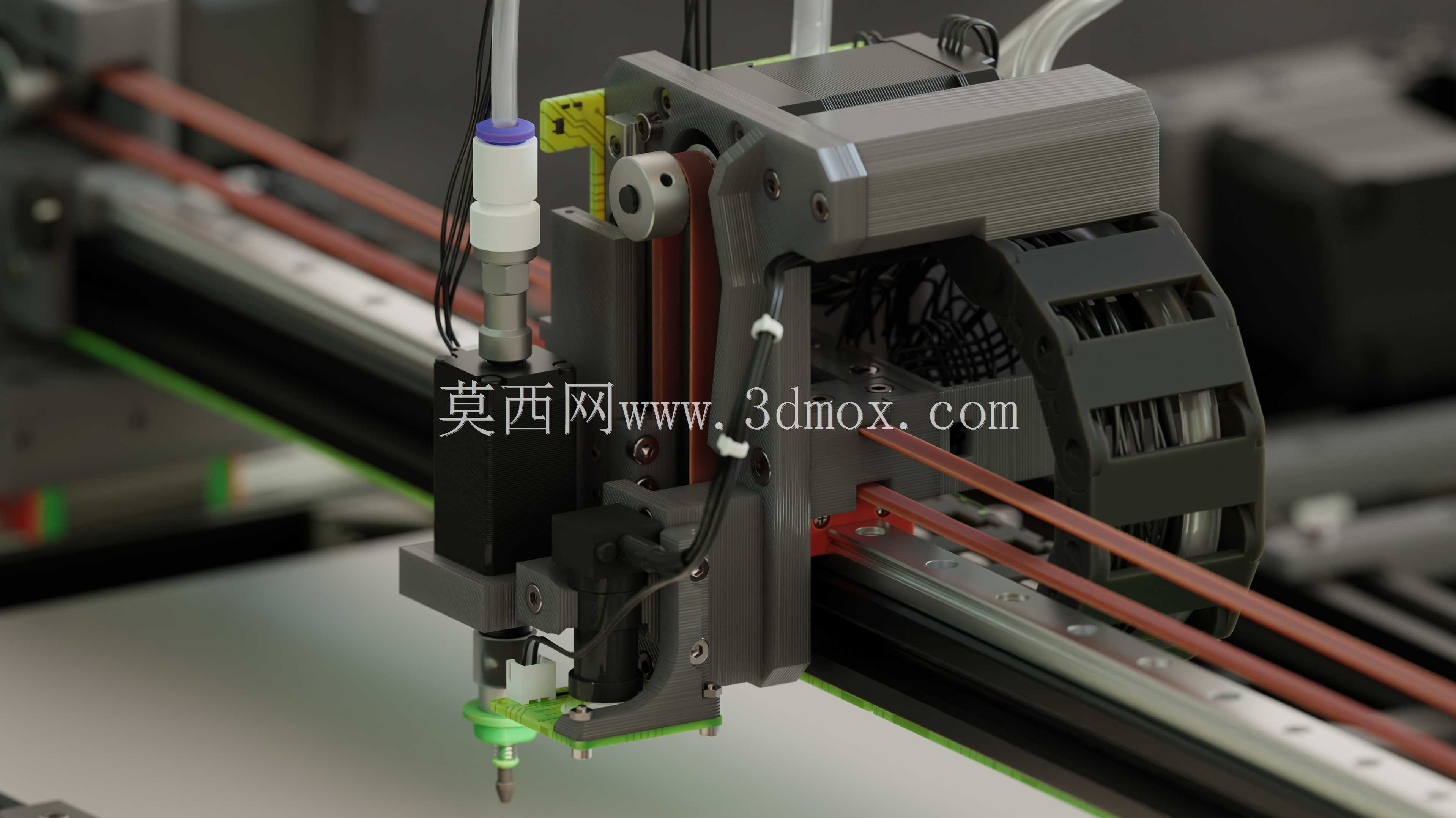

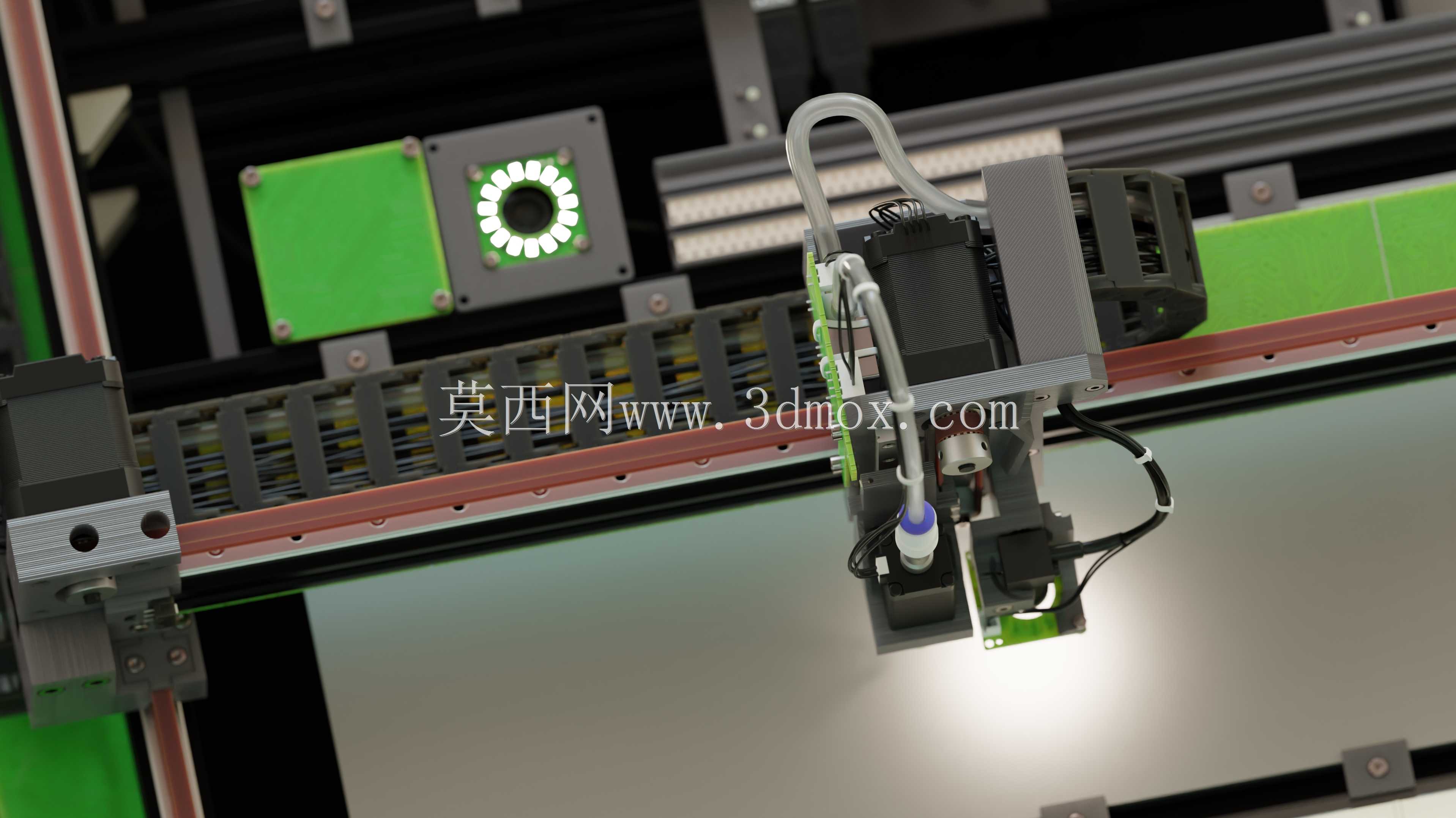

　　设计过程中优先考虑了运动部件的轻量化需求，所有滑座安装板采用板材加工成型，在保证安装面平面度、连接刚性的前提下尽可能削减非受力区域的材料厚度，降低运动负载对驱动部件的扭矩要求；拾取端预留了标准执行器安装接口，可根据实际拾取物料的材质、重量、外形特征，更换真空吸嘴、气动夹爪等不同执行元件，无需改动主体传动结构即可快速切换作业适配类型。

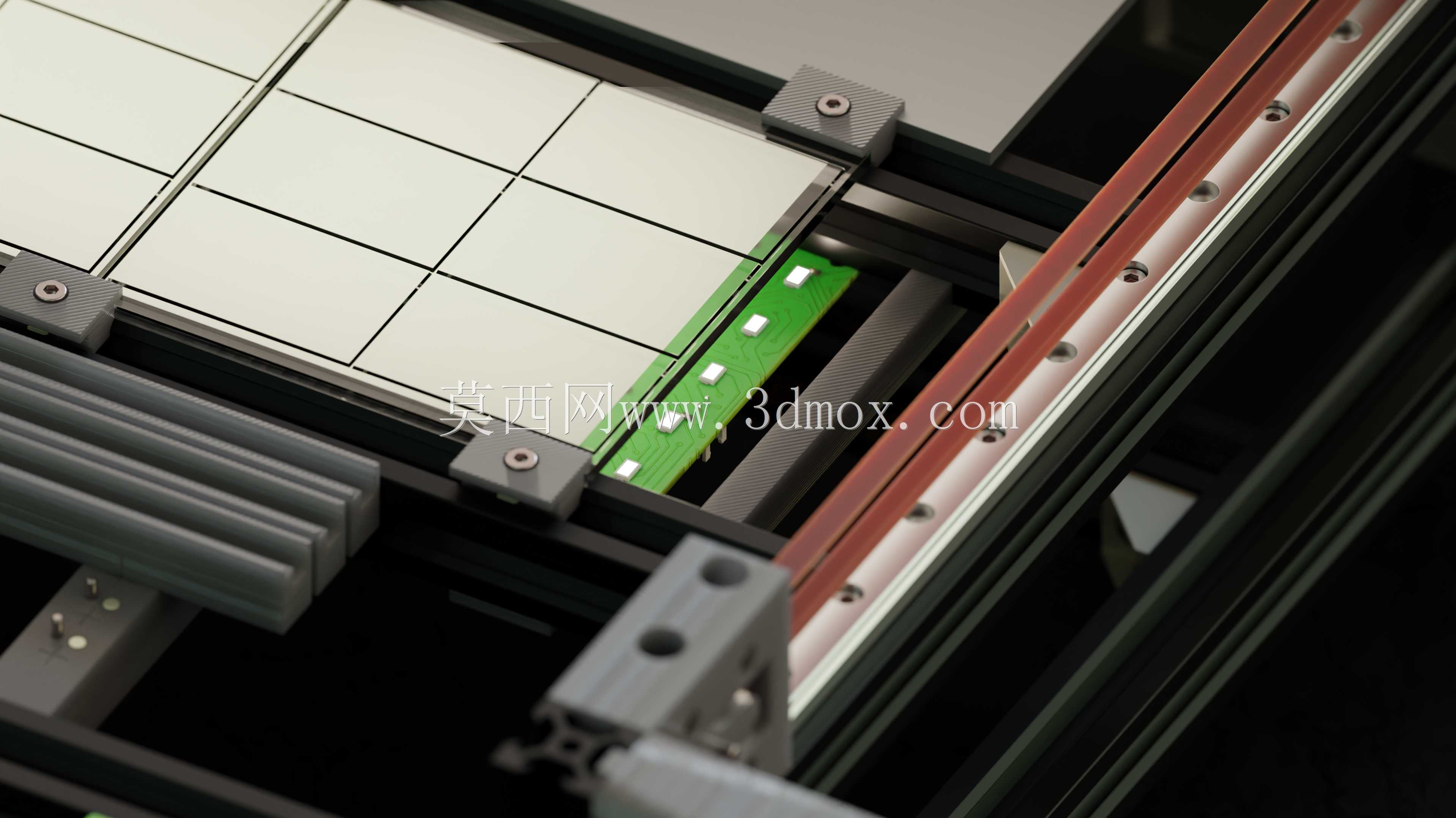

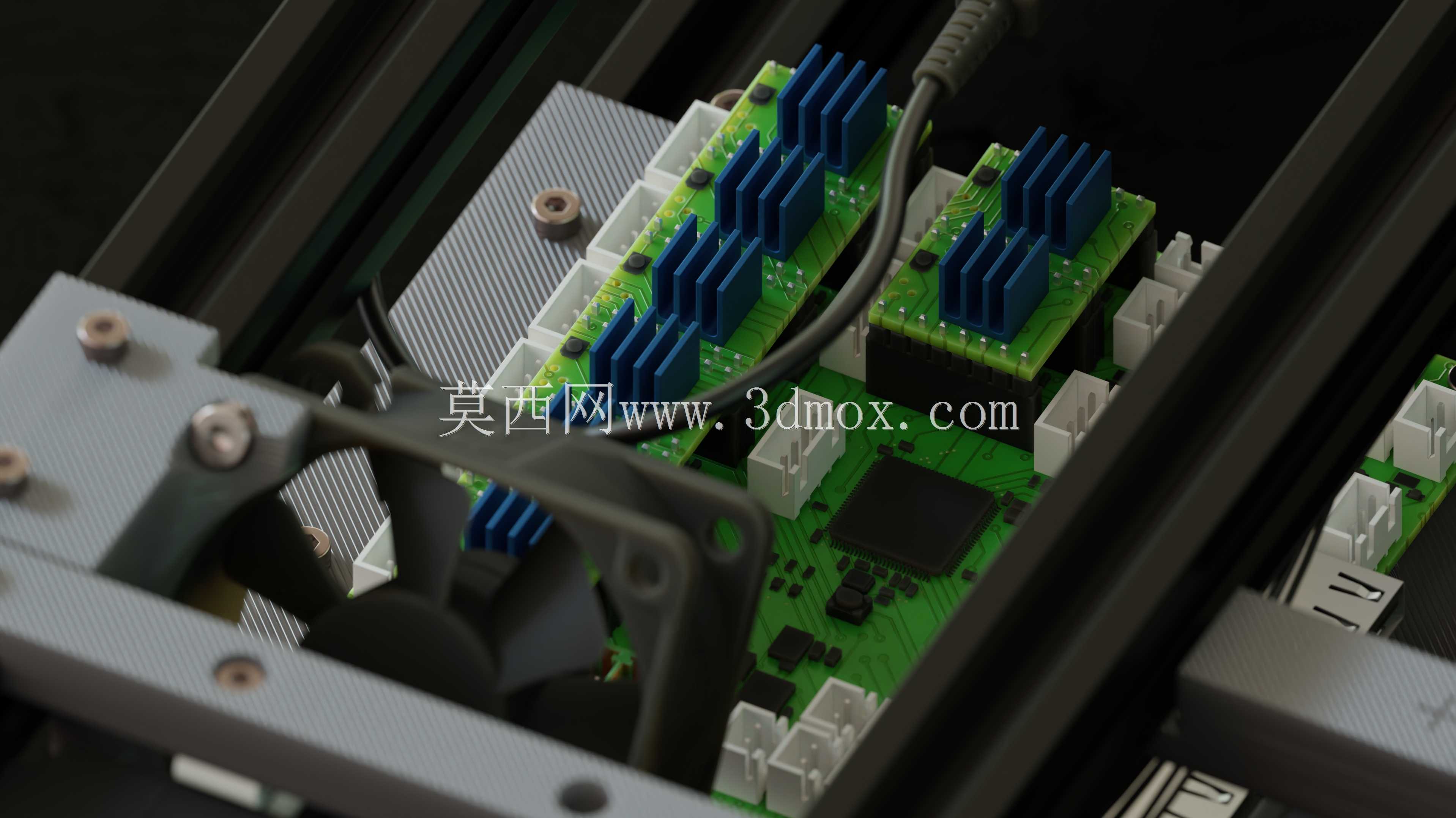

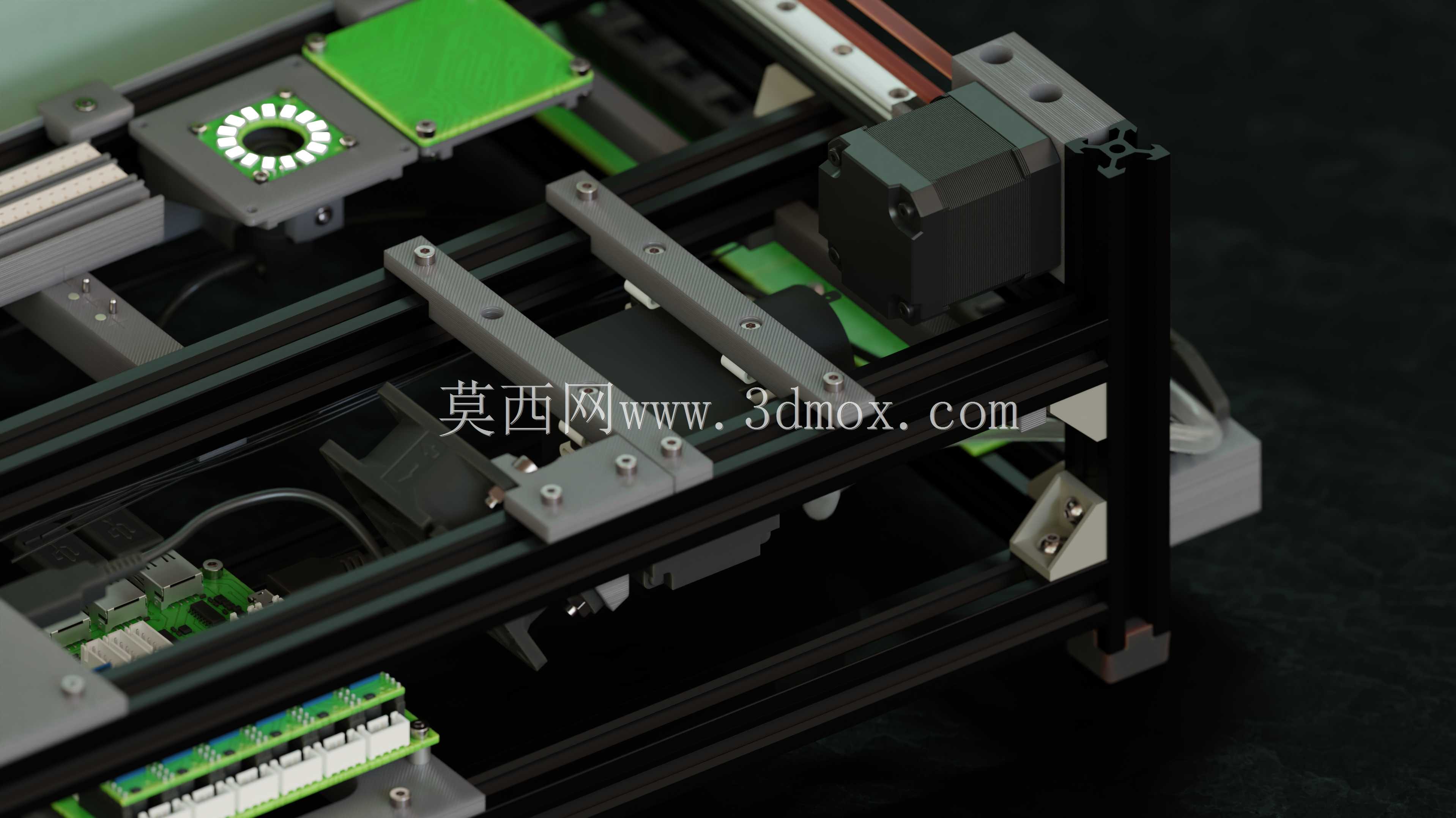

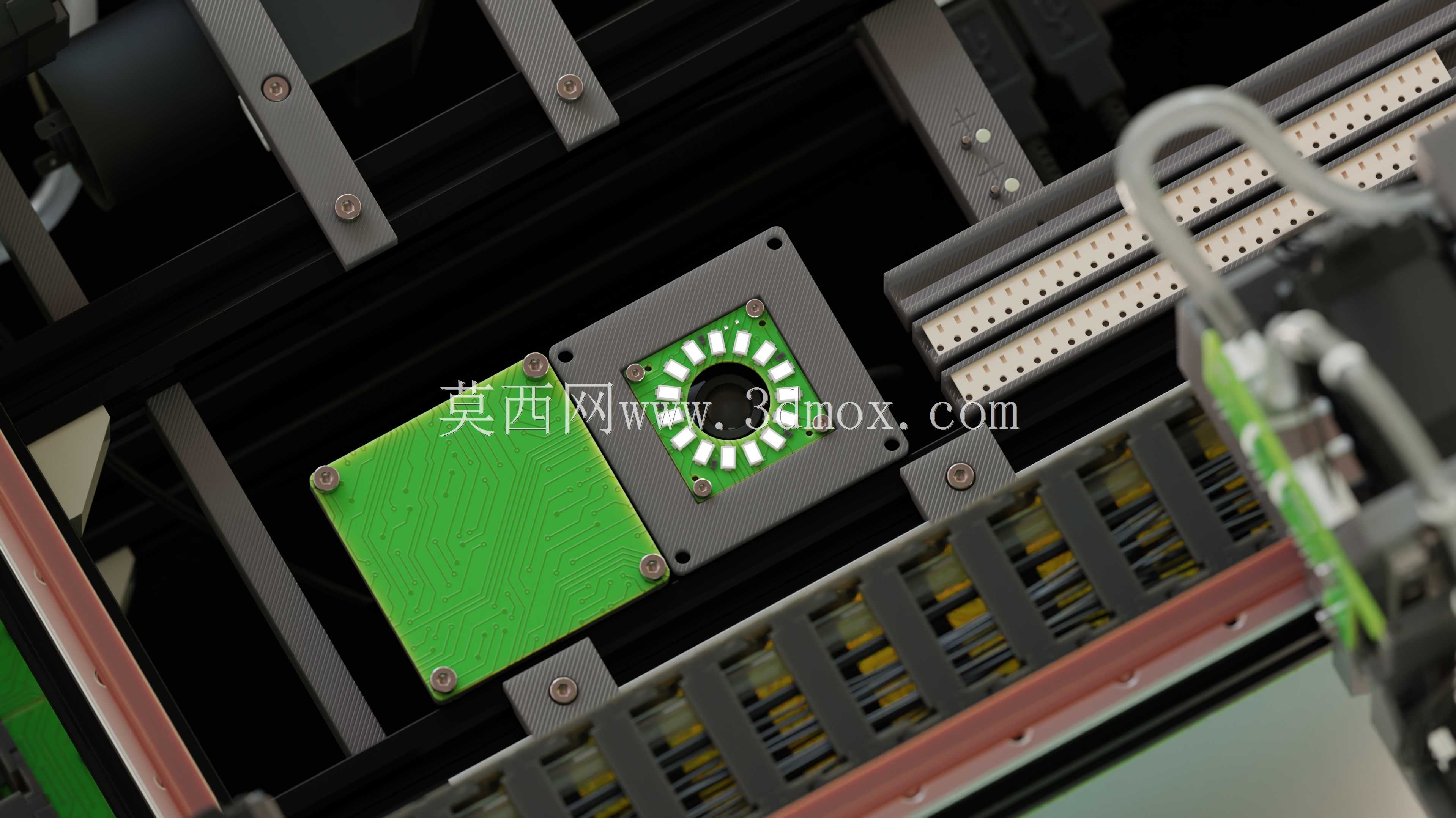

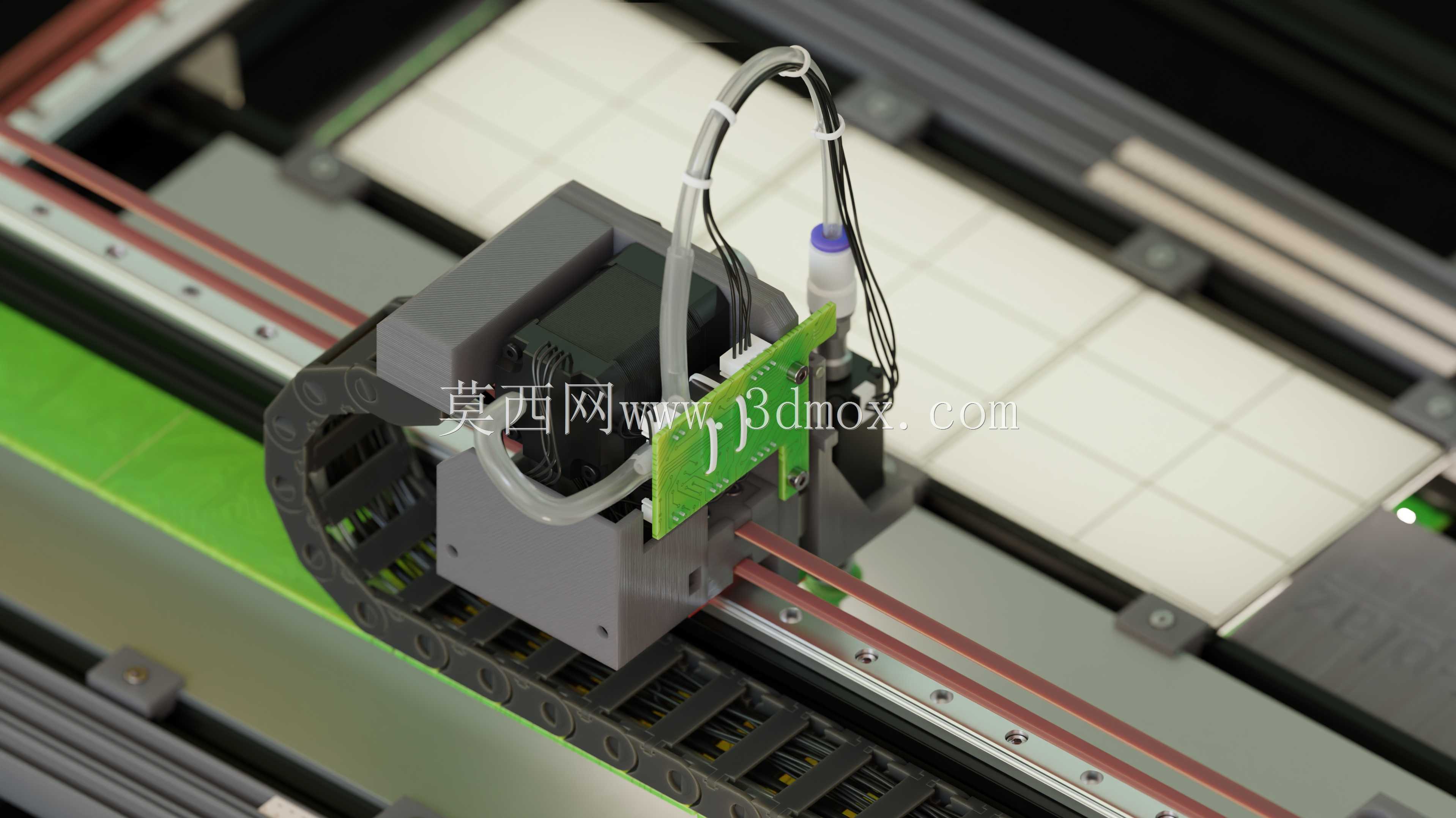

　　走线采用拖链内置布局，所有动力线缆、信号线缆均收纳于对应轴的拖链内部，避免运动过程中线缆剐蹭、拉扯造成的信号中断或线缆破损，机架底部预留了控制元件的安装位，可将驱动板、主控模块集中布置于机架侧方的空余空间，缩短线缆走线长度的同时也方便后续的参数调试与故障排查。作业平台采用平整板材作为承载基准，可根据物料摆放需求加装定位销、治具固定孔位，保证物料放置位置的重复定位精度，满足取放动作的位置精度要求。

　　整体结构没有采用复杂的定制铸造件，绝大多数结构件可通过常规板材切割、型材切割加工完成，加工门槛低，组装时依靠型材的基准槽即可完成各轴平行度、垂直度的初步校准，大幅降低了组装调试的难度，适合小型加工场景的自行组装与改造适配。
