细丝径转换加工用线材处理设备结构

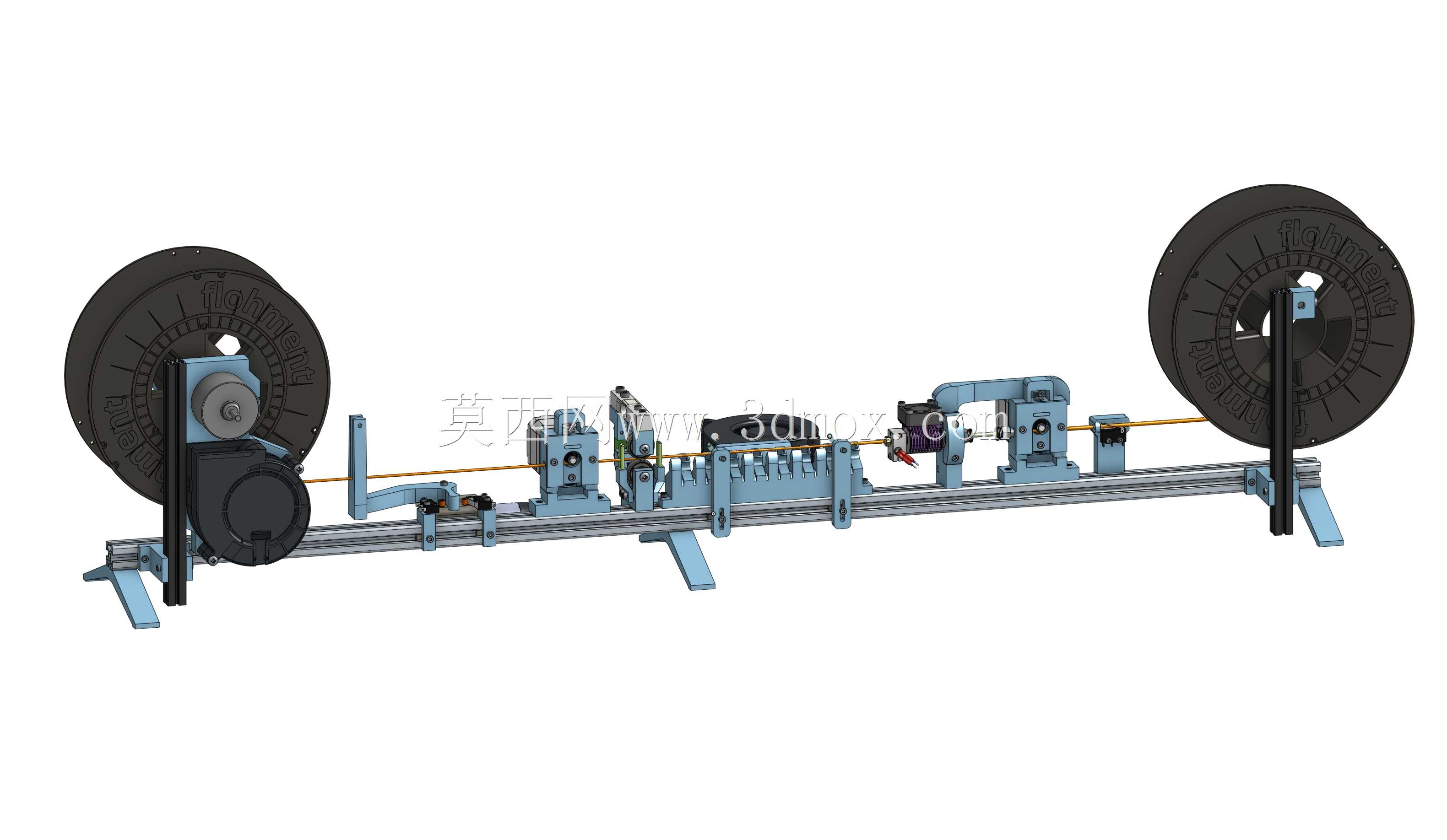

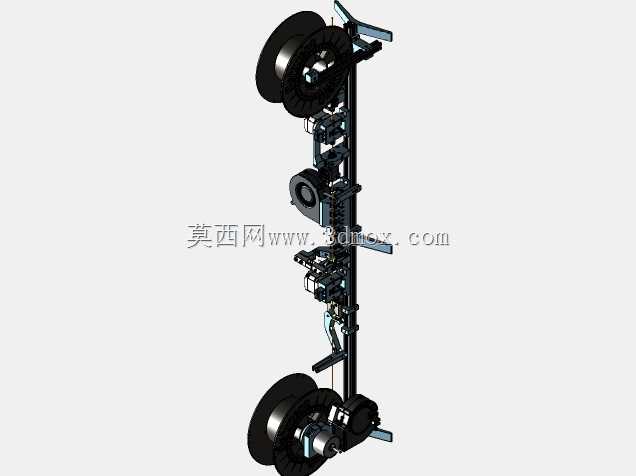

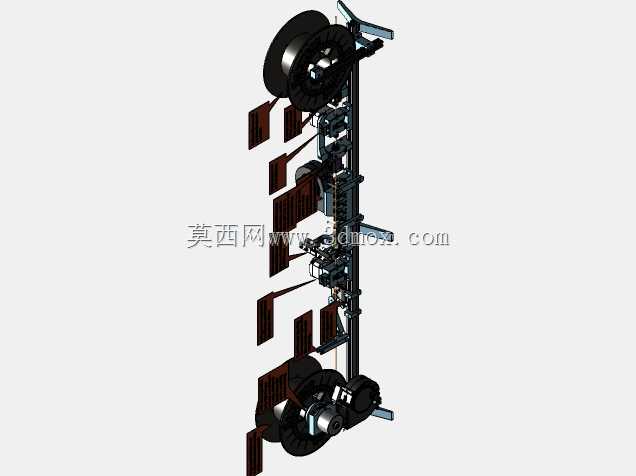

　　这套线材处理设备主要面向3D打印耗材回收、细金属线材改制等场景，解决不同线径耗材无法通用的实际生产问题，核心功能是将3毫米直径的丝状原材料通过连续挤压、拉拔工序，稳定转换为1.75毫米直径的成品细丝，适配主流FDM3D打印机的耗材进料规格，也可用于小规格铜丝、铝丝等软质金属线材的线径缩径加工。设备整体采用卧式长轴布局，两端对称设置大直径料盘安装位，分别承担原料放卷与成品收卷功能，料盘支撑轴带阻尼调节结构，可根据线材材质调整放卷张力，避免原料拉扯变形或松垮乱线，收卷端配套恒扭矩传动结构，能根据收卷盘径变化自动调整转速，保证成品线材卷绕整齐、张力均匀，不会出现局部过紧拉断或过松松卷的问题。中间加工段沿线材走料方向依次布置导向校直组件、

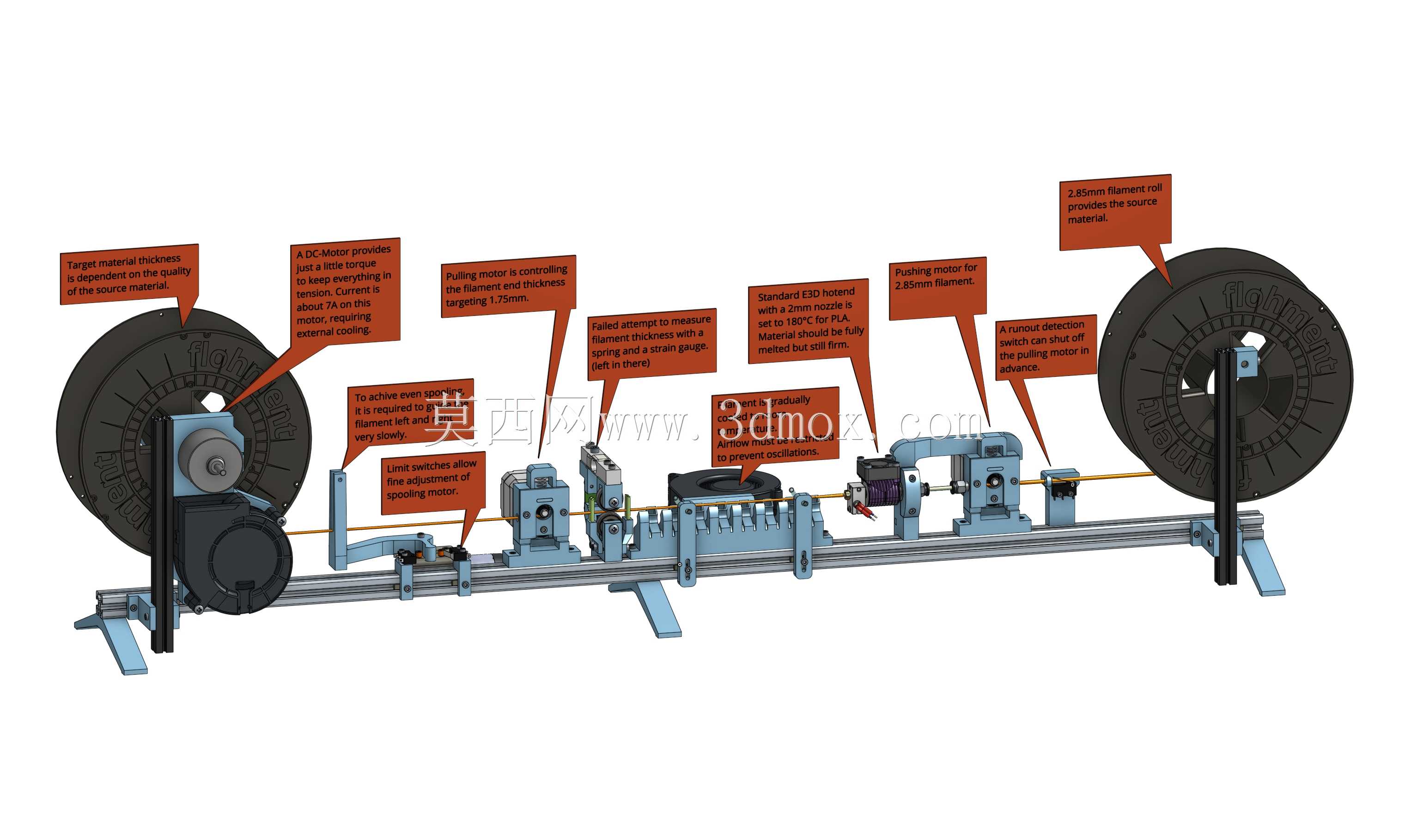

　　加热挤压模块、冷却定型单元、线径检测工位与牵引送料机构，导向校直组件采用多组错位布置的硬质合金导轮，可对进入加工段的原料进行多方向校直，消除原料盘卷带来的内应力与弯曲形变，保证线材进入挤压模块时的直线度，避免偏磨堵料。加热挤压模块是整套设备的核心功能单元，采用分段式温控结构，进料段温度略低，避免原料提前软化粘连进料通道，挤压腔段温度精准控制在对应材质的软化温度区间，配合变径流道将3毫米原料逐步挤压压缩至1.75毫米直径，流道内壁做抛光处理，降低线材行进阻力，减少挤出后的表面划痕。冷却定型单元紧邻挤压模块出口，采用风冷与水冷结合的方式，让挤出后的高温线材快速降温定型，避免线材在后续牵引过程中被拉细变形，保证线径尺寸的一致性。

　　线径检测工位采用接触式高精度测量轮，实时监测输出线材的直径波动，可联动调整牵引轮转速与挤压模块的进料速度，形成闭环控制，将成品线径的公差控制在±0.05毫米范围内，满足3D打印耗材的尺寸精度要求。牵引送料机构采用双轮压紧式结构，主动轮表面做滚花处理增大摩擦力，压紧轮带压力调节弹簧，可根据线材材质调整压紧力，既保证足够的牵引力带动线材连续行进，又不会压伤线材表面留下压痕。整套设备的安装底座采用标准铝型材拼接结构，所有功能单元都通过T型螺栓固定在型材槽内，可根据加工线材的材质、线径调整各组件的间距与安装位置，拓展适配不同的加工需求，设备底部预留多个安装孔位，可直接固定在工作台面或者配套移动机架上，整体安装宽度不超过1.2米，

　　长度控制在1.8米以内，高度方向最高处为两端料盘位置，距离安装基面高度不超过0.4米，不需要额外的大空间安装场地，小型加工车间、工作室甚至个人工坊都可以布置使用。在设计过程中充分考虑了日常维护的便利性，所有导轮、牵引轮都采用快拆式轴固定结构，不需要专用工具就可以快速更换磨损的导轮，清理挤压流道内的残留料渣，加热模块的温控元件、加热棒都采用插拔式安装，出现故障时可以快速替换，减少停机维护时间。走料路径上的所有过线部件都做了圆角钝化处理，没有尖锐棱角，避免刮伤线材表面影响成品质量，传动部分的同步带、齿轮都设置在机架内侧，外侧加装防护盖板，避免操作过程中衣物、工具卷入传动结构造成安全隐患。设备的动力输入端采用分体式电机布置，放卷、牵引、收卷分别由独立的步进电机驱动，各轴的转速匹配可以通过控制系统单独调整，不需要更换机械传动齿轮就可以适配不同材质的加工参数，比如加工PLA耗材时可以适当提高牵引速度，加工软质金属丝时降低走料速度、增大挤压段的加热功率，参数调整灵活度高，不需要对机械结构做大幅改动就可以切换加工物料类型。
