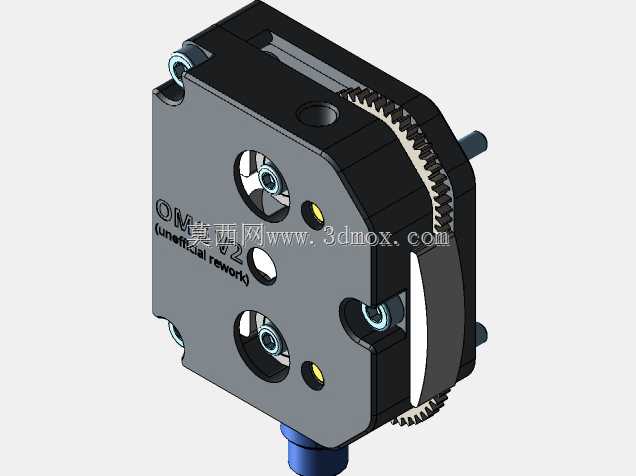

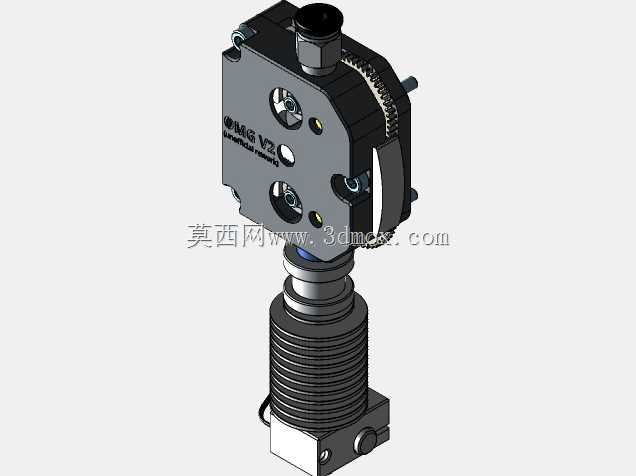

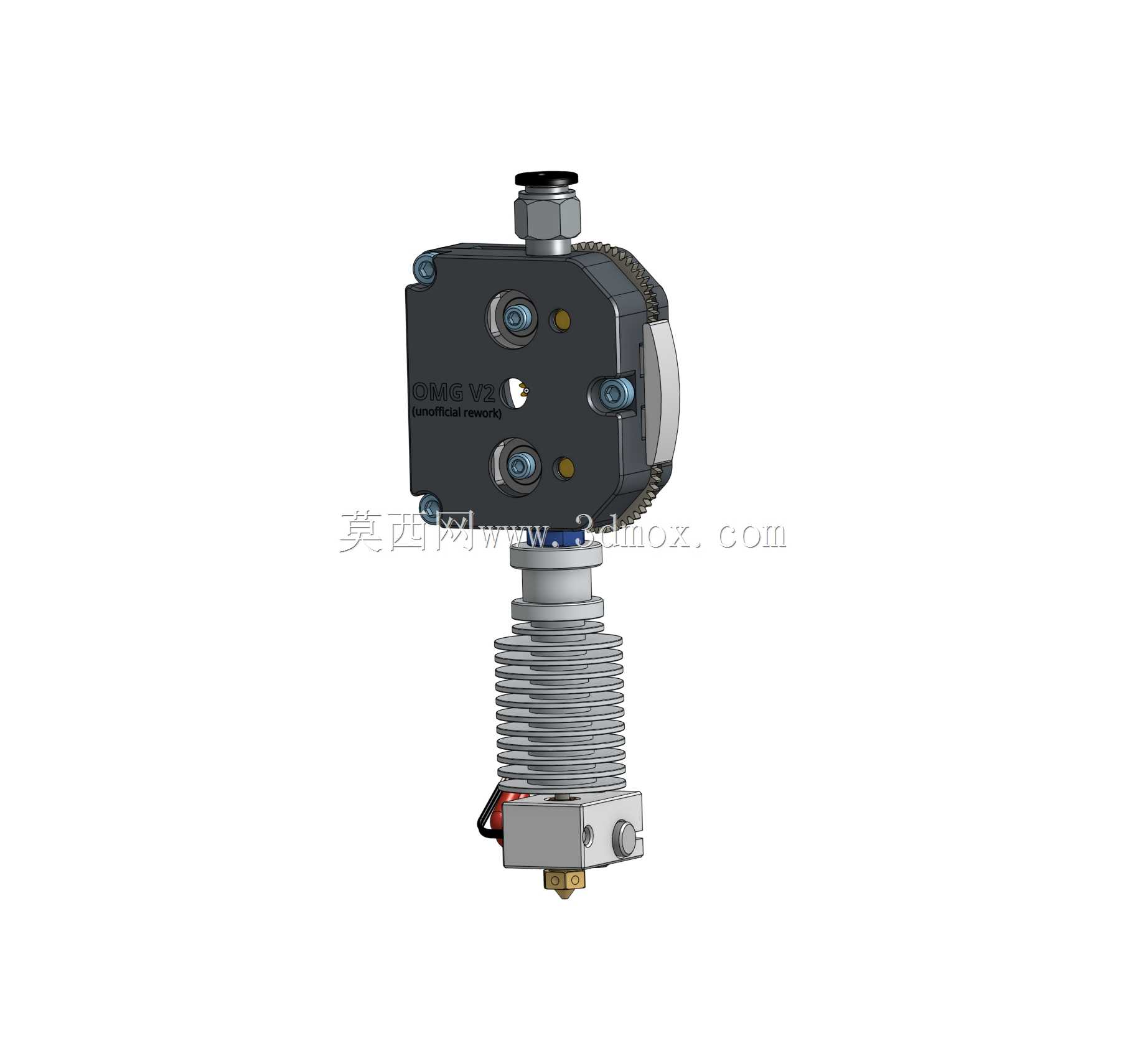

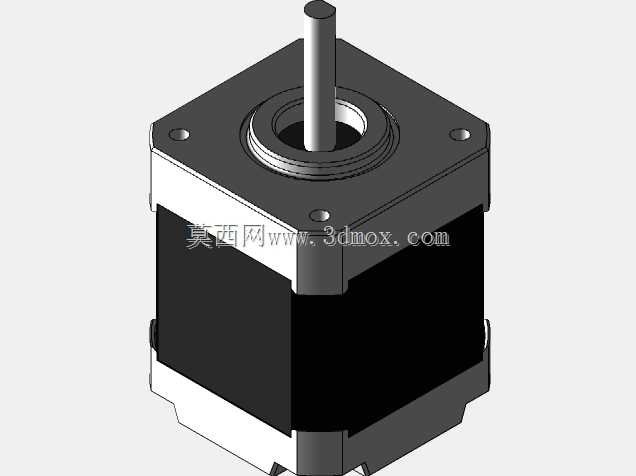

3D打印用OMG V2挤出机构优化设计

　　在桌面级FDM熔融沉积成型3D打印设备的核心功能组件中，挤出机构的性能直接决定了打印过程的送料稳定性、出胶均匀度以及最终成型件的尺寸精度，是整套打印系统里直接关联成型质量的核心执行部件。本次优化设计的挤出机构，针对初代同类型挤出结构在实际打印生产中暴露的诸多问题做了针对性的结构迭代，能够适配绝大多数采用1.75mm直径耗材的桌面级FDM打印设备，覆盖PLA、ABS、PETG、TPU等多种常用打印耗材的送料挤出需求。

　　从实际应用场景来看，这类挤出机构既可以用于新设备的原厂装配，也可以作为老旧打印设备的升级替换部件，不管是个人DIY玩家搭建定制化打印设备，还是小型工坊做批量打印生产的设备性能升级，都能通过更换该挤出组件获得更稳定的送料表现。尤其是在打印柔性耗材比如TPU的时候，传统远端挤出结构容易出现耗材弯折、送料滞后的问题，该结构的紧凑设计能够缩短送料路径，减少耗材在输送过程中的形变空间，大幅提升柔性耗材的打印成功率。

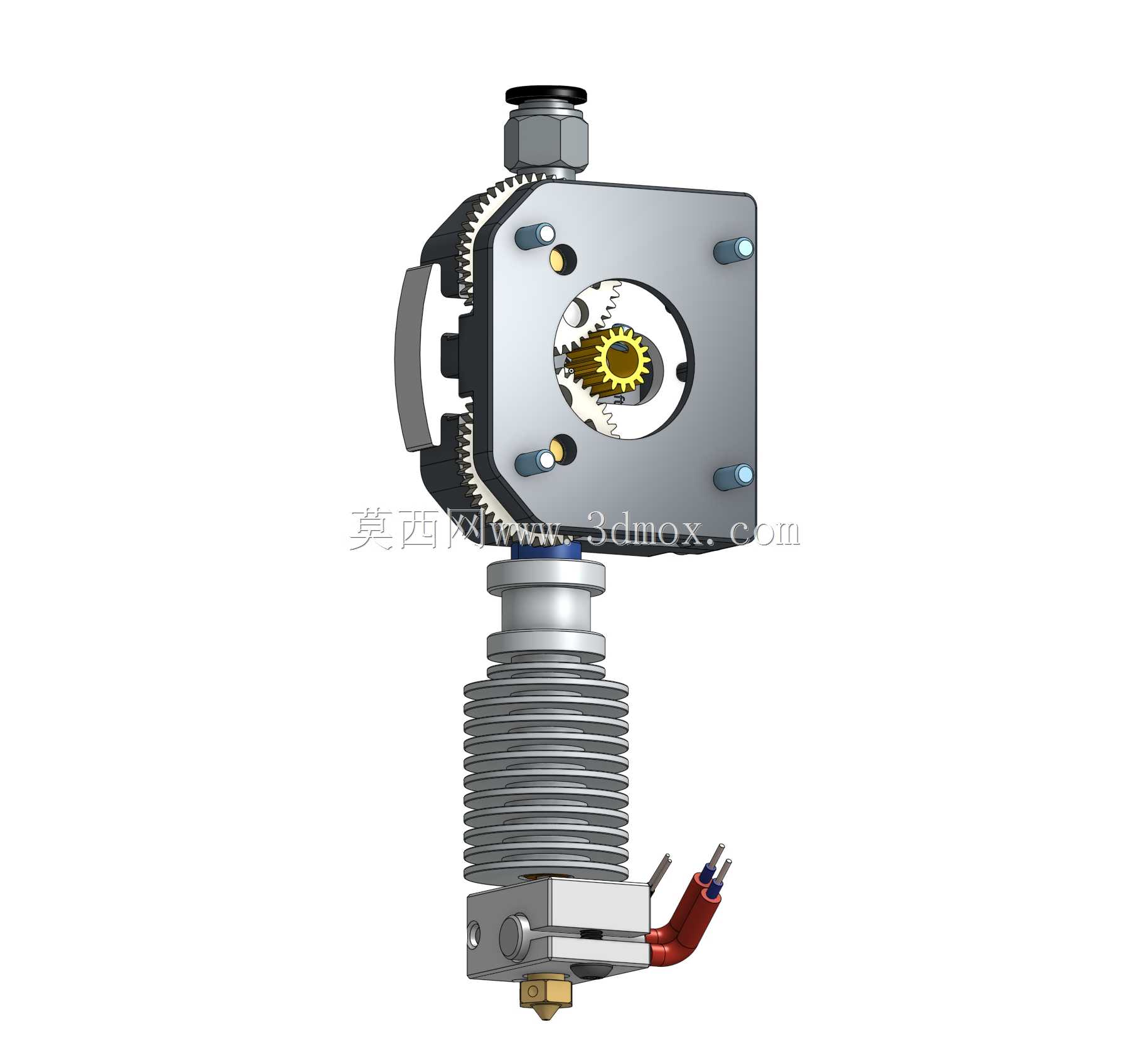

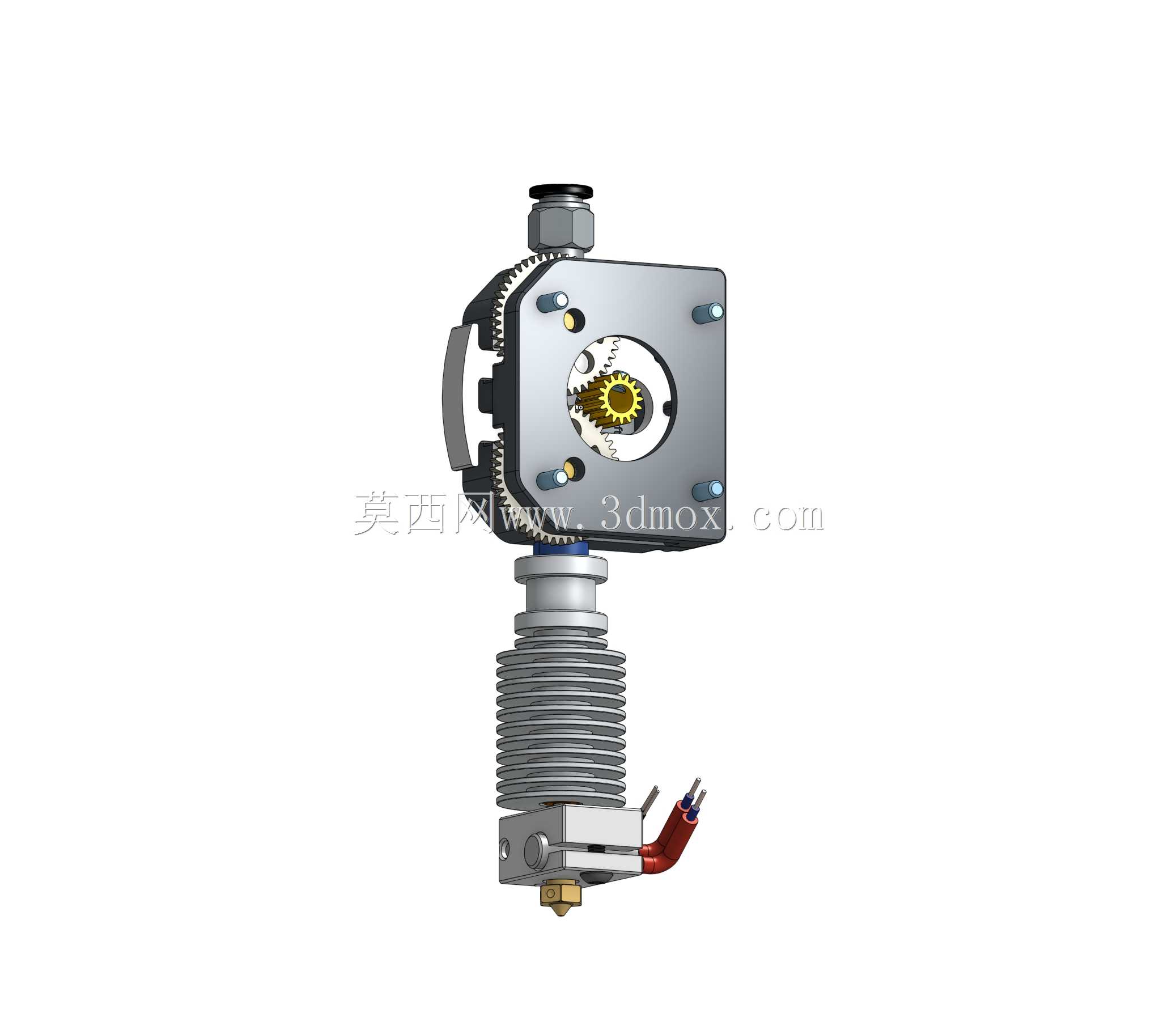

　　在功能特性设计上，该挤出机构采用了近端挤出的布局逻辑，将送料驱动轮、压紧调节结构、加热散热组件、喷嘴集成在同一紧凑模块上，驱动轮的齿形做了优化咬合设计，能够在不压伤耗材表面的前提下提供足够的送料推力，避免长时间打印过程中出现的耗材打滑、送料不足导致的断料、缺层问题。压紧机构采用了可调式的弹簧压紧结构，操作人员可以根据不同耗材的硬度调整压紧力，比如打印硬度较低的柔性耗材时适当降低压紧力避免耗材被压变形卡滞，打印硬度较高的工程耗材时适当提高压紧力保证足够的送料扭矩传递。

　　散热结构部分采用了多鳍片式的铝制散热柱搭配散热风扇安装位，能够快速将加热块上传导上来的热量散出，保证喉管位置的温度始终低于耗材的玻璃化转变温度，避免耗材在喉管内提前软化膨胀造成的堵头故障。加热块部分采用了标准化的热敏电阻与加热棒安装孔位，能够兼容市面上绝大多数通用规格的加热元件与温度传感器，降低替换维护的配件成本，喷嘴采用通用的M6螺纹接口，用户可以根据打印需求更换不同口径的喷嘴，适配不同层厚、不同打印速度的生产需求。

　　从设计思路层面，整个结构的优化完全围绕实际打印过程中积累的故障痛点展开：初代结构的壳体固定螺丝位置不合理，日常维护拆换喉管喷嘴的时候需要完全拆解整个挤出机构，优化后的结构将易损件的维护位置做了外露设计，不需要完全拆解壳体就能完成喷嘴、喉管的更换操作，大幅降低日常维护的时间成本；同时针对初代结构齿轮传动间隙过大导致的回料精度差问题，调整了传动齿轮的中心距与啮合间隙，回料精度控制在0.1mm以内，能够有效减少打印过程中的拉丝、垂料问题，提升成型件的表面质量。

　　在安装边界与外形尺寸上，整个挤出模块采用了标准化的2020铝型材安装槽位，安装孔位间距符合主流桌面级打印机的挤出机安装标准，不需要额外做转接件就能直接替换大多数E3D系列兼容的挤出组件；整个模块的整体重量控制在合理范围内，不会给X轴运动机构带来过大的负载，能够保证高速打印过程中的运动稳定性，避免因为运动部件过重导致的打印振纹、位置偏差问题。模块的进料口采用了导向喇叭口设计，耗材插入的时候能够顺畅导入送料轮位置，不会出现耗材顶在壳体边缘无法送入的问题，进料口位置预留了PTFE管的安装位，既可以做近端挤出直接插入耗材，也可以加装PTFE管适配远端送料的安装需求。

　　整个结构的所有零部件都做了装配干涉校验，活动部件比如压紧拨杆、送料齿轮的运动行程内没有结构干涉，实际装配过程中不需要额外做打磨修配就能完成组装，所有固定螺丝都采用通用规格的内六角螺丝，用户只需要常备一套公制内六角扳手就能完成全部的拆装维护操作。针对打印过程中可能出现的耗材碎屑残留问题，壳体上预留了碎屑排出槽，送料轮刮下来的耗材碎屑可以顺着排出槽掉出机构内部，不会堆积在齿轮啮合位置造成的传动卡滞、齿轮磨损问题，延长整个机构的无故障运行时长。
