DIN934标准M10至M24规格六角螺栓螺母组

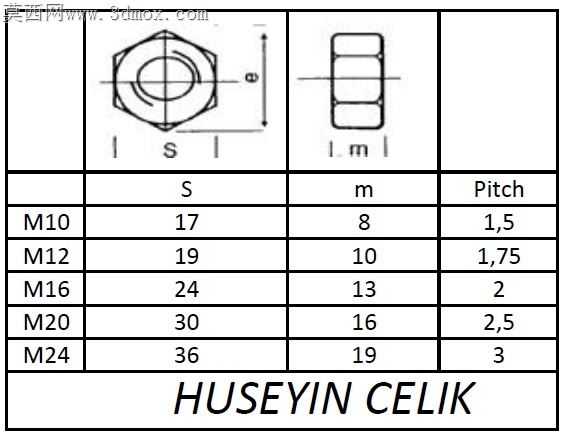

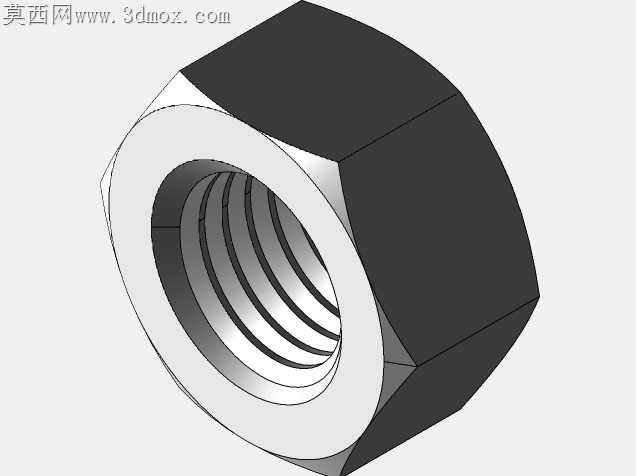

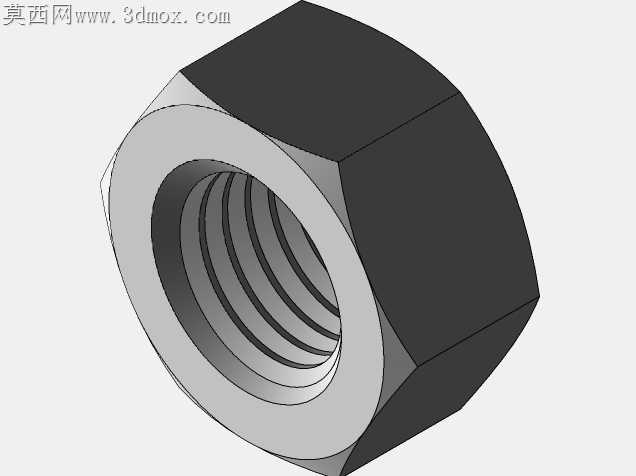

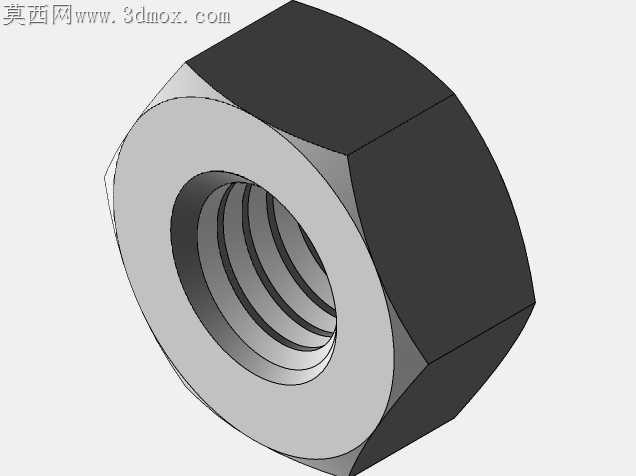

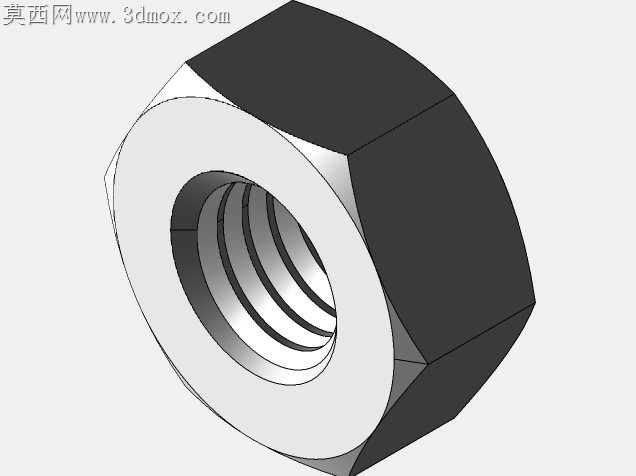

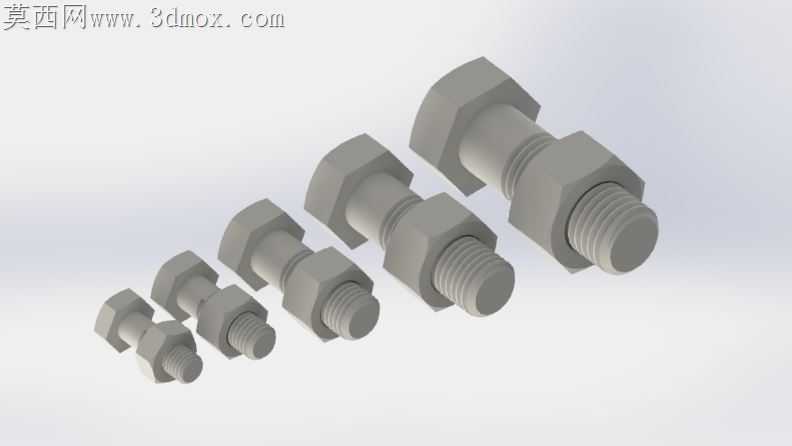

本套紧固件模型参照DIN934标准完成全规格建模，覆盖M10、M12、M16、M20、M24五个常用公称直径的六角螺栓与配套螺母，建模过程严格遵循机械设计标准中的螺纹参数、六角头对边尺寸、头部厚度、螺母高度等核心尺寸要求，保证模型尺寸与工业实际应用的标准件完全一致。建模阶段采用SolidWorks完成参数化构建，螺栓部分通过螺旋线扫描生成真实的外螺纹牙型结构，而非简单贴图模拟，螺纹牙距、牙型角均匹配对应公制粗牙螺纹的标准参数，螺杆光杆段与螺纹段的过渡倒角、螺栓头部的倒角结构都做了精细化处理，避免出现尖锐棱角不符合实际加工工艺的问题；配套螺母部分同样通过扫描切除生成内螺纹结构，内螺纹与对应规格螺栓的外螺纹可实现无干涉的虚拟装配，螺母的六角外形、端面倒角都严格对照标准参数设置，保证同规格螺栓螺母的装配匹配度。材质配置上，选用工业常用的碳钢紧固件材质属性，赋予模型哑光银灰色的金属质感，没有添加多余的镀层色彩，还原普通等级六角紧固件的真实外观，渲染阶段采用柔和的均匀布光，避免金属表面出现过强的反光遮挡结构细节，同时添加柔和的环境遮蔽效果，让螺栓与螺母的棱角、螺纹牙型的轮廓清晰呈现，五个不同规格的紧固件按照尺寸从小到大依次斜向排布，直观展现不同规格的尺寸差异，方便使用者快速区分各型号的外形大小。设计思路上，这套模型优先服务于机械装配场景的调用需求，建模时将每个规格的螺栓、螺母都设置为独立的可编辑零件，同时保留完整的参数化建模特征，使用者可以根据自身设计需求直接修改公称直径、螺杆长度等参数快速生成自定义规格的紧固件，无需从零开始建模；模型同时导出了STEP、IGES等通用三维格式，可兼容多数主流三维设计软件，方便不同软件使用习惯的设计师直接导入装配体使用，整套模型没有冗余的建模特征，文件体量轻便，在大型装配体中调用也不会造成运行卡顿，可直接用于设备装配模拟、工装设计校验、标准件库搭建等场景，螺纹部分的精准建模也可用于紧固件连接的受力模拟、装配干涉检查等专业设计环节，帮助设计师在设计阶段提前验证紧固件选型的合理性，减少实际生产中的选型错误问题。
