壁挂式金属配电箱体结构三维设计

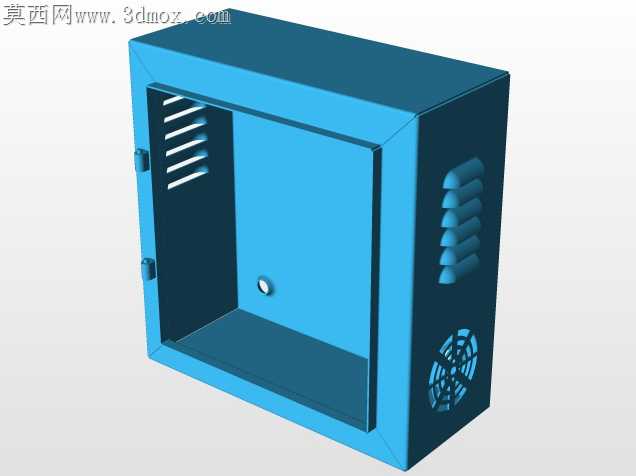

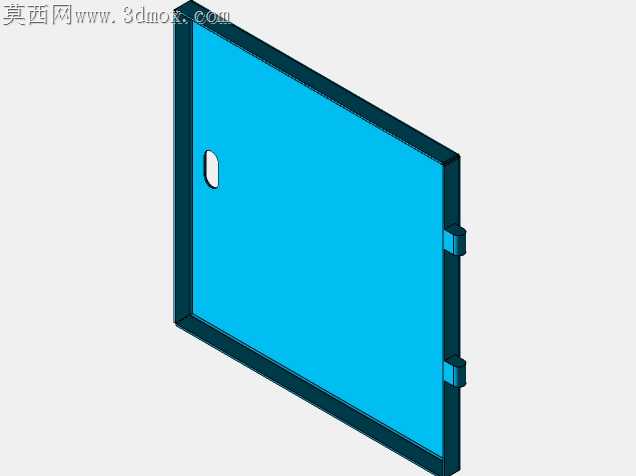

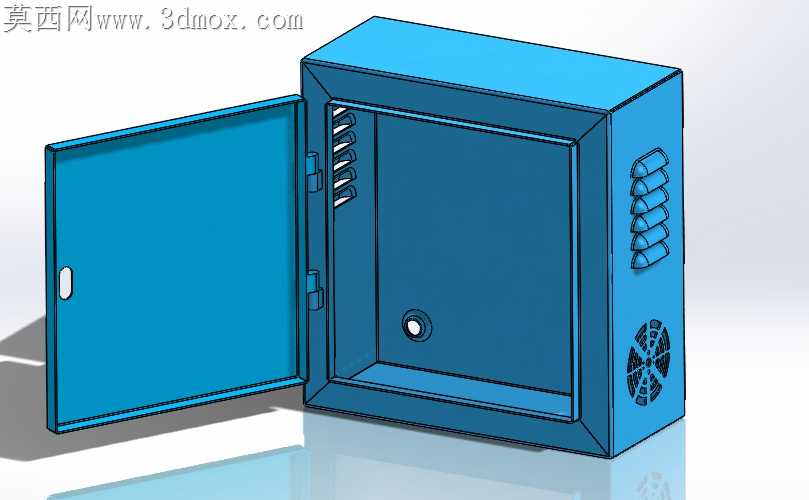

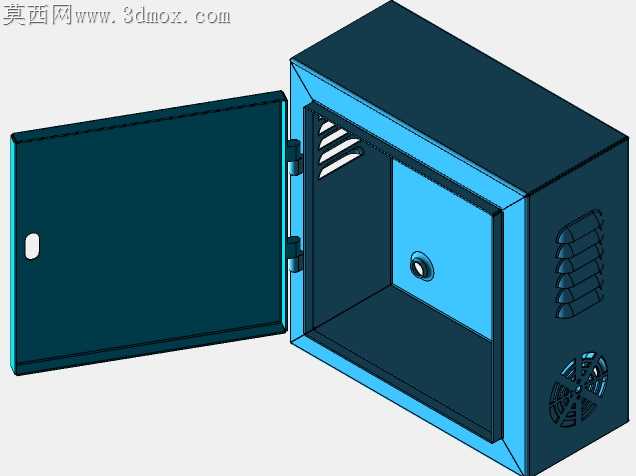

本作品为壁挂式配电箱体的三维设计成果，建模阶段严格遵循钣金加工的工艺逻辑开展，首先依据低压配电箱体的常规安装尺寸确定整体外轮廓参数，以等壁厚金属板材的折弯成型逻辑为核心搭建基础特征，逐一构建箱体主腔、侧部走线结构、门板铰接位、锁具安装位等核心结构。建模过程中对钣金折弯的止裂槽、折弯半径、板材搭接余量等工艺细节做了精准还原，确保模型可直接对接钣金下料、折弯、铆接的实际生产流程，避免设计与生产环节出现参数偏差。材质与渲染阶段，为箱体整体赋予哑光蓝色金属喷塑材质，还原工业配电箱体常用的表面处理效果，对门板内侧的走线卡槽、侧部的散热格栅、箱体下部的通风网孔分别匹配对应的金属材质表现，通过光影调整突出钣金件的棱角转折与结构层次，清晰呈现各部件的装配关系与空间位置。结构设计上，采用单开门铰接布局，门板与箱体通过隐藏式合页实现转动连接，门板预留锁具安装孔位，闭合后可实现箱体的防护密封；箱体侧部设计多组并列的走线敲落孔结构，方便现场施工时根据进线方向灵活开孔；箱体下部设置带防护格栅的通风区域，保障箱内电气元件运行时的散热需求；门板内侧预留走线卡槽安装位，可规整排布箱内连接线束，避免线路杂乱影响元件安装与后期维护；箱体背部预留壁挂安装的固定点位，适配墙面壁挂安装的使用场景。整体设计兼顾了钣金加工的工艺可行性、配电场景的实用功能性与工业产品的外观规整性，模型各部件的装配关系清晰，无干涉错位问题，可用于配电产品的结构验证、加工参考或场景展示使用。
