ArduinoNanoESP椒盐卷饼开发板设计

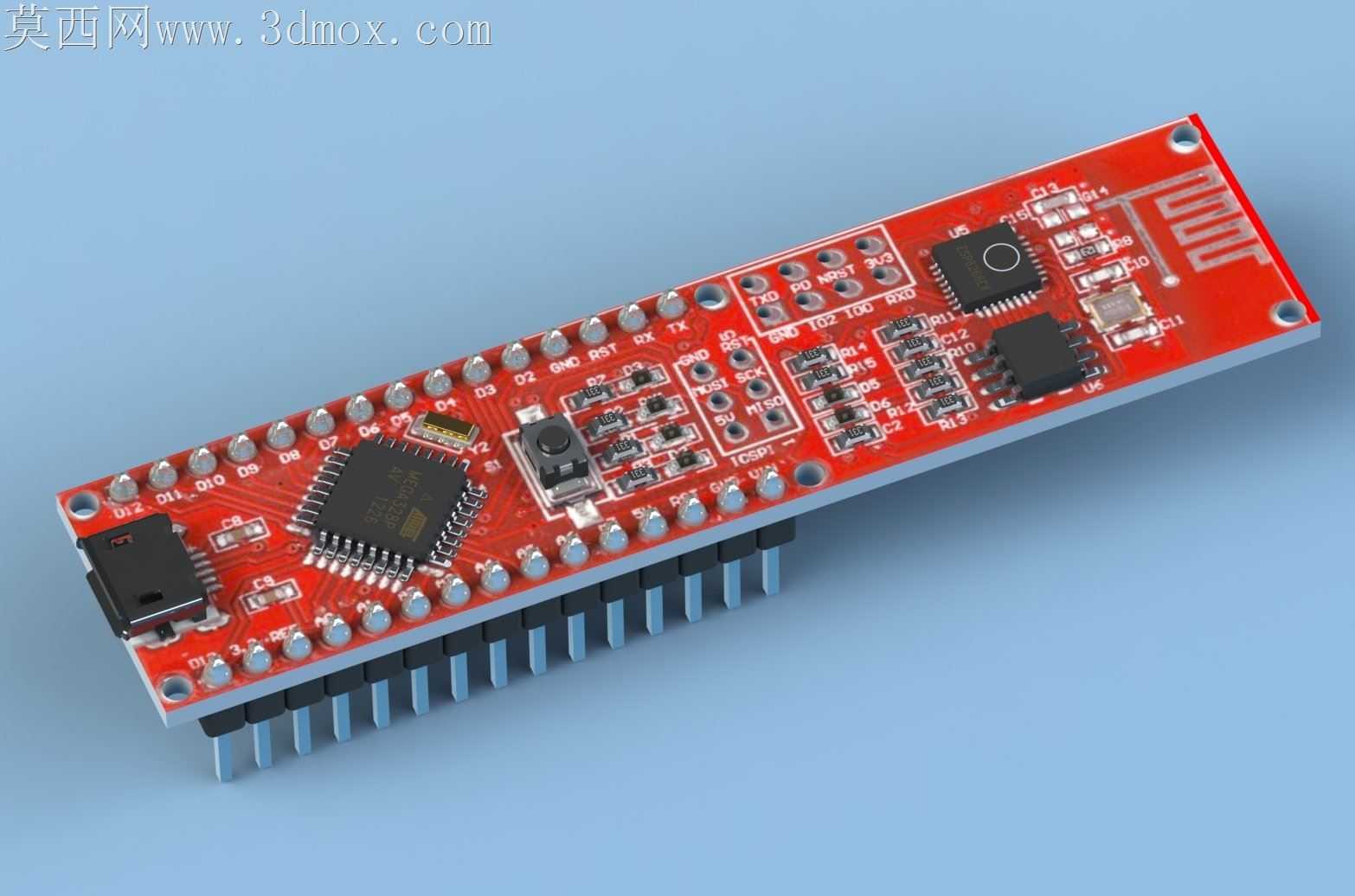

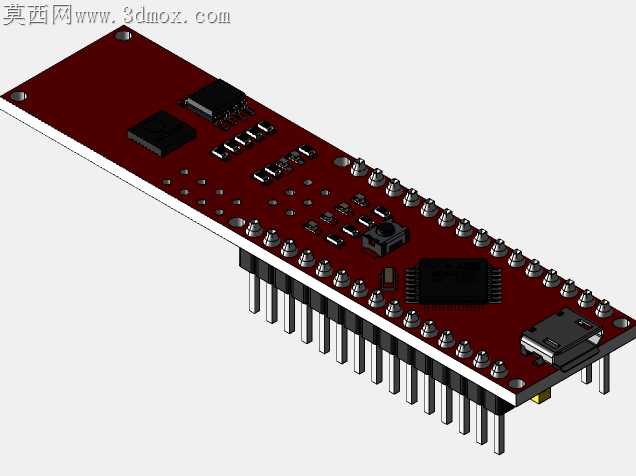

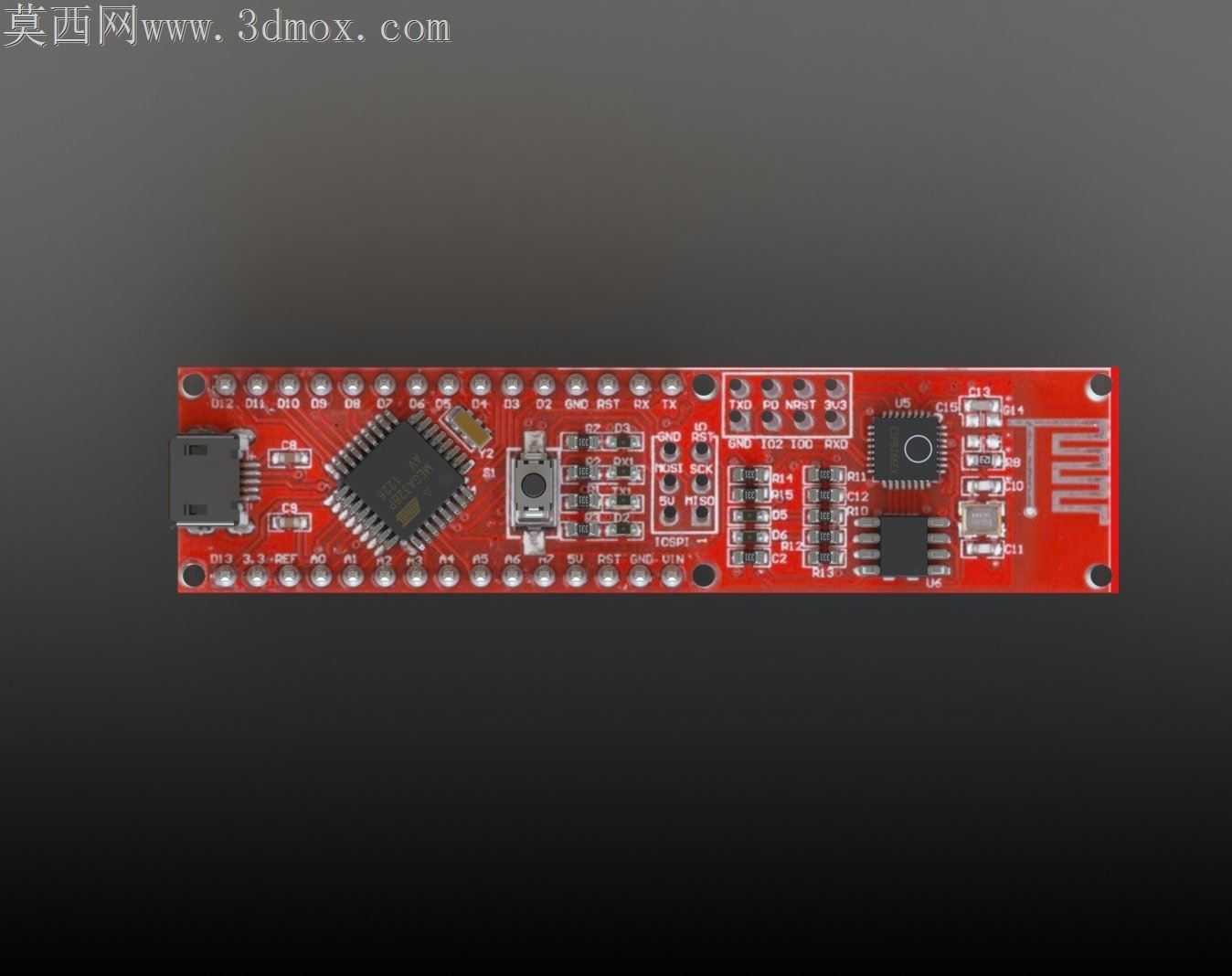

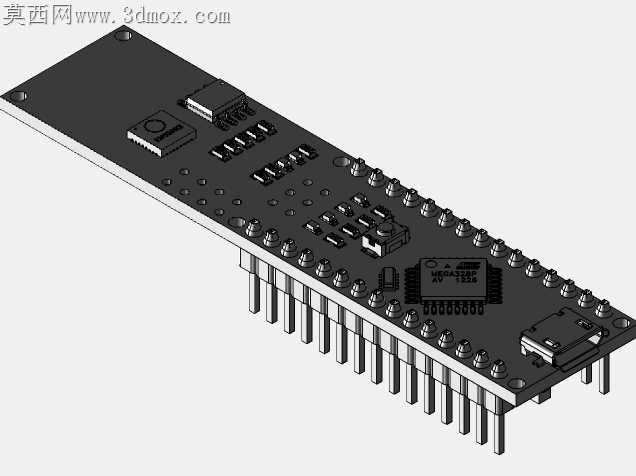

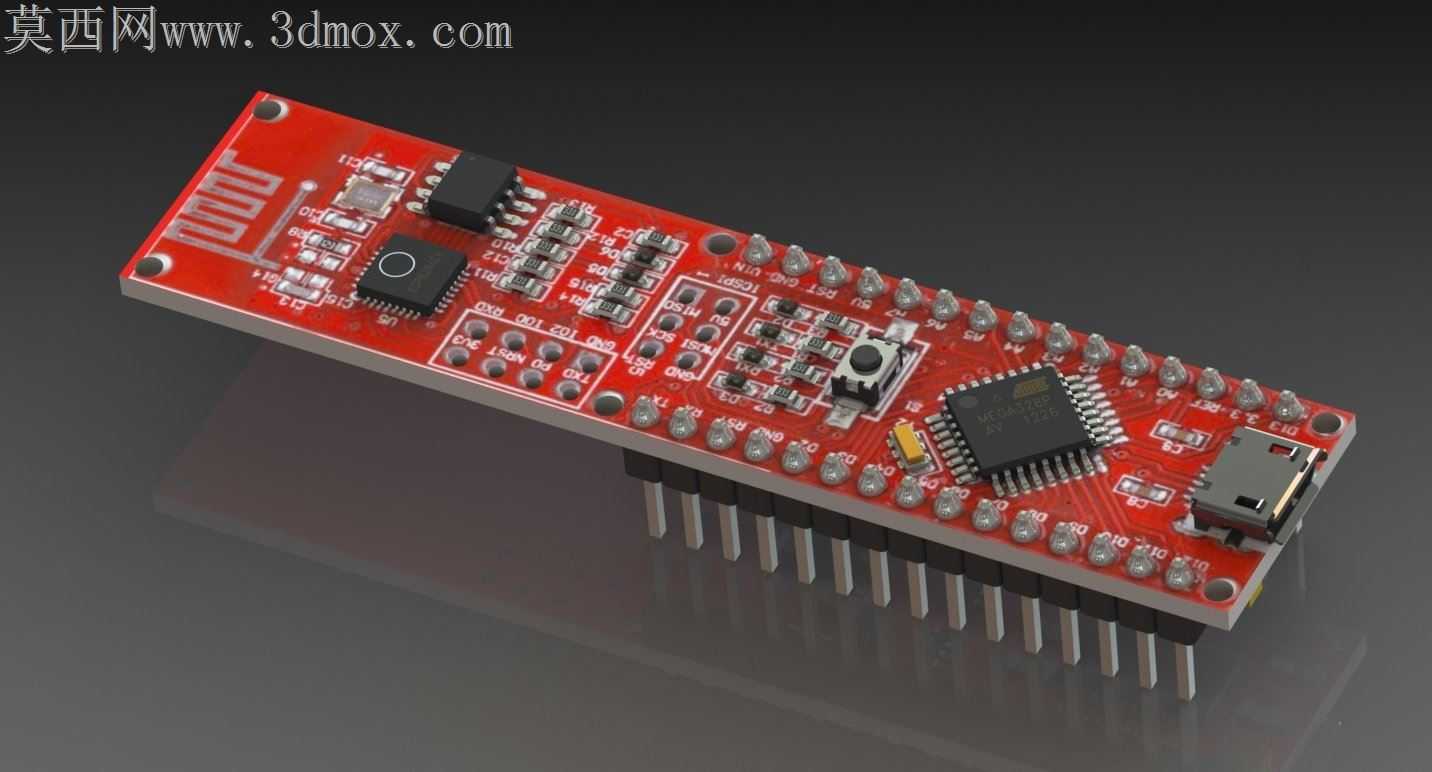

本作品为嵌入式开发用的Arduino NanoESP椒盐卷饼形态开发板三维建模设计，建模过程中严格遵循开源硬件的常规尺寸规范，先以草图绘制完成PCB板的整体外轮廓，采用拉伸特征生成1.6mm标准厚度的红色FR4基板实体，精准还原长条形窄板的椒盐卷饼式修长布局。建模阶段逐一完成板载元器件的实体构建：包含主控制芯片、ESP无线通信模块、USB接口、复位按键、排针引脚、贴片阻容元件、电源管理芯片、板载天线等所有可见部件，每一个元器件的尺寸、引脚间距、安装位置都严格对照实际硬件的布局进行定位，采用贴花定位的方式对齐元器件坐标，尽可能还原真实开发板的元件排布逻辑，排针部分采用阵列特征快速生成等距排列的插针实体，还原排针的黑色塑料基座与金属插针的分层结构。材质渲染阶段，为基板赋予哑光红色阻焊层材质，表面添加细微的磨砂质感模拟真实PCB的触感，为芯片元件赋予黑色哑光塑料材质，表面添加激光刻印的标识纹理增强真实感，金属排针赋予亮银色金属材质，USB接口赋予金属外壳与黑色内芯的分层材质，板载天线部分保留基板同色的铜箔走线纹理，背景采用柔和的浅蓝纯色背景，搭配柔和的漫反射光照，突出开发板本身的结构细节，渲染时添加轻微的环境遮蔽效果，让元件之间的缝隙呈现自然的阴影，增强整体的立体感。设计思路上，在原版Arduino Nano的布局基础上整合ESP无线通信模块，调整元件排布让整体板型保持修长的窄条形态，兼顾排针的标准间距兼容性，让该开发板可以适配常规Nano的扩展底座，同时集成wifi通信能力，建模过程中反复核对元件间距，确保引脚位置的公差控制在合理范围内，避免出现元件干涉的问题，整体模型完整还原了开发板的外观结构与布局特征，可用于嵌入式硬件展示、教学演示、结构验证等场景。
