USB A型母座接口连接器三维结构

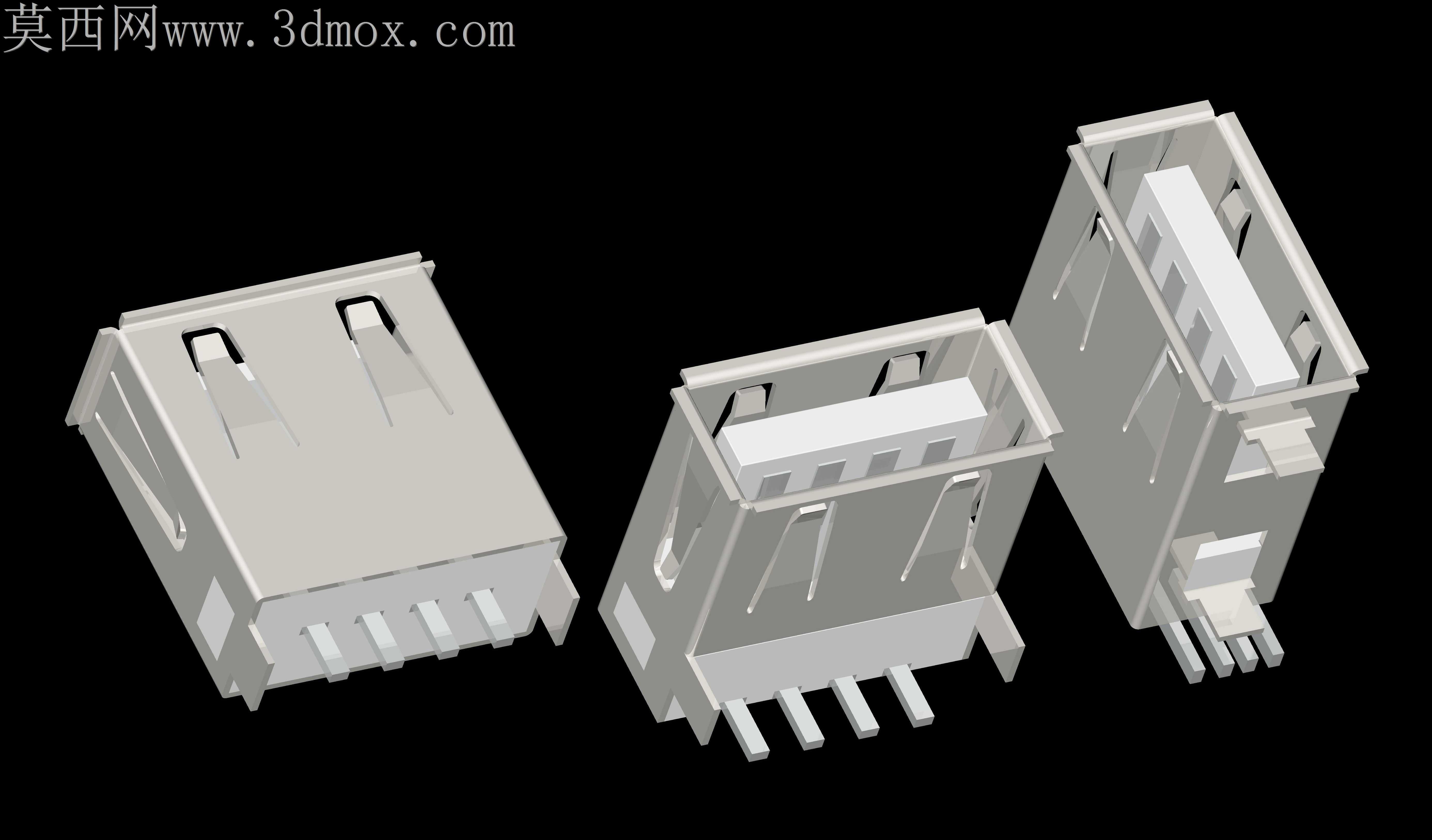

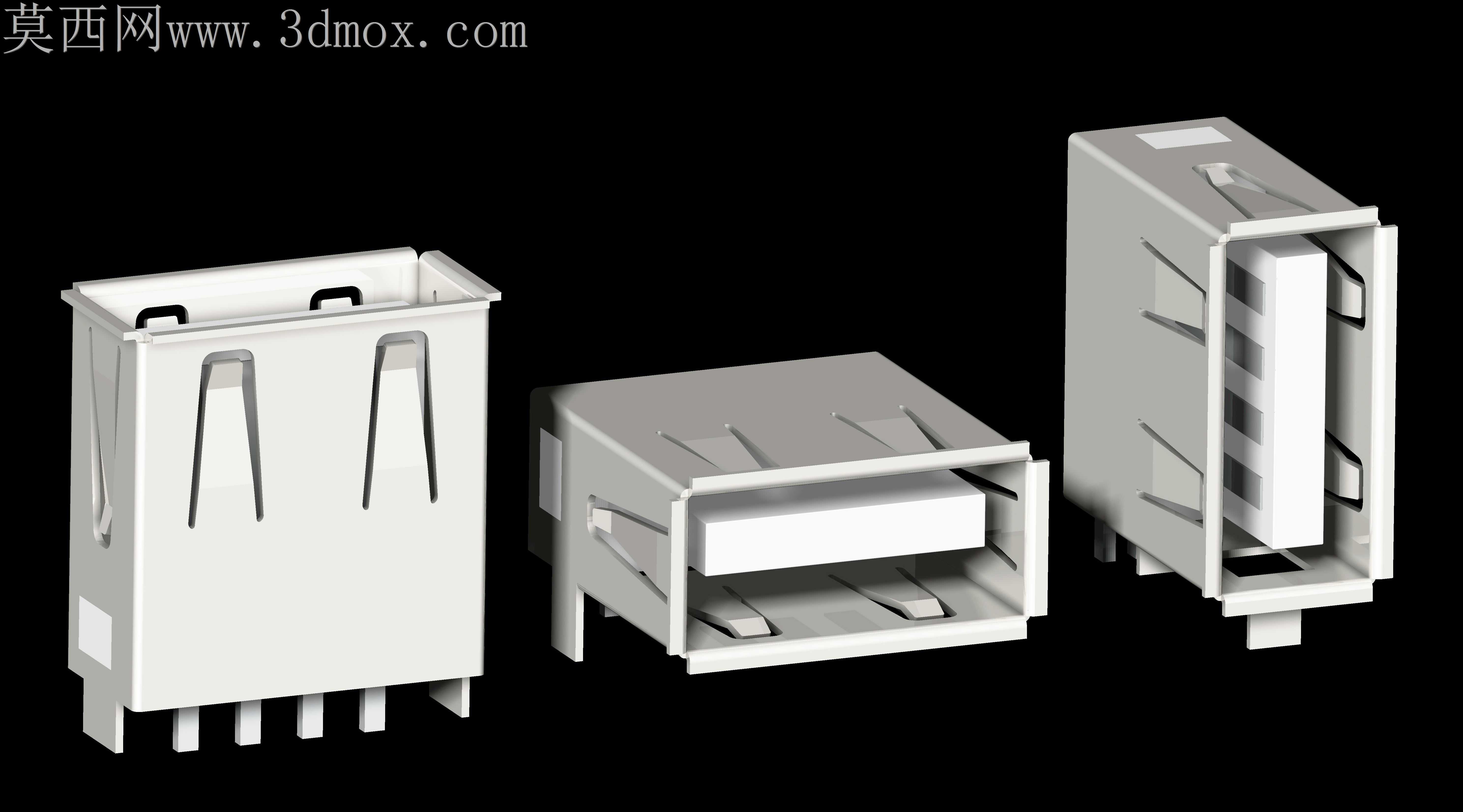

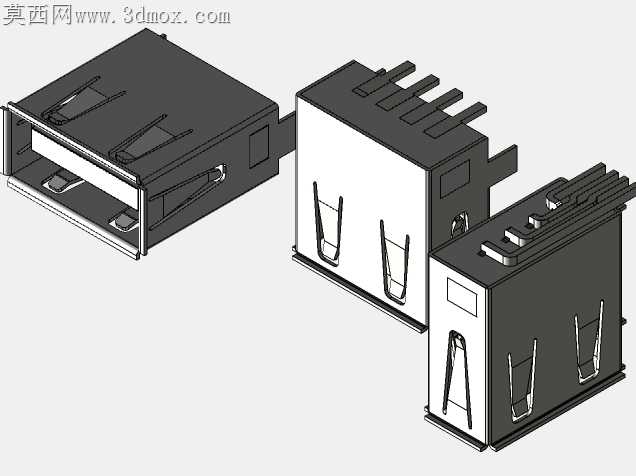

本作品为USB A型母座接口的三维参数化建模成果，建模过程严格遵循通用串行总线Type A接口的行业通用尺寸规范，完整还原了直插式USB母座的全细节结构。建模阶段采用自底向上的装配设计思路，首先拆分金属屏蔽外壳、绝缘塑胶基座、导电接触弹片、定位插脚四大核心组成部件，针对金属屏蔽外壳部分，精准还原了外壳两侧的弹性卡扣结构、顶部的防退弹片、底部的定位凸点以及插装端的导向倒角，确保金属外壳的包裹防护、插拔限位、电路板定位功能在模型中完整体现，外壳的壁厚、弹片倾斜角度、卡扣凸起高度均按照实物测绘尺寸进行1:1还原，保证结构尺寸的工程实用性。针对绝缘塑胶基座部分，建模时重点还原了基座内部的弹片安装槽位、前端的插拔导向斜面、后端的引脚固定卡槽，以及基座与金属外壳的配合限位结构，塑胶件的拔模斜度、壁厚均匀性都按照注塑成型的工艺要求进行设计，避免出现结构壁厚突变导致的工艺缺陷。针对内部导电接触弹片，分别还原了四个信号触点的弯曲弧度、接触端的凸起接触点、尾部的直插焊脚结构，弹片的弹性形变空间预留充足，弹片与塑胶槽位的配合间隙符合实际装配公差要求，能够直观体现接口插拔时弹片的接触导通原理。尾部的定位插脚分别还原了固定插脚与焊接引脚的结构，插脚的位置、尺寸符合标准直插封装的焊盘布局要求，可直接用于PCB封装的匹配参考。材质与渲染阶段，为金属屏蔽外壳赋予哑光镀镍锡金属材质，还原金属外壳的半哑光金属质感与细微的表面拉丝纹理，为绝缘基座赋予阻燃PBT塑胶的米白色哑光材质，还原塑胶件的细腻磨砂表面质感，为内部导电弹片赋予高弹性铜合金镀金黄铜材质，还原接触件的亮面金属光泽，不同部件的材质区分清晰，能够直观分辨各结构的材质属性。渲染采用纯黑背景突出模型主体，通过三点布光方案展现金属件的反光层次与塑胶件的哑光质感，多角度展示了母座的直立式、卧式、沉板式三种常见安装形态的结构差异，完整呈现不同安装方式下母座的外形特征与引脚布局差异。整个模型结构完整无缺失面，各部件装配关系清晰，可用于电子结构设计参考、接口原理教学演示、产品装配模拟等场景，能够帮助设计者快速理解USB A型母座的内部构造与装配逻辑，为相关电子产品的接口选型、结构适配提供直观的三维参考依据。
