适配3D打印的57x22规格电缆链结构设计

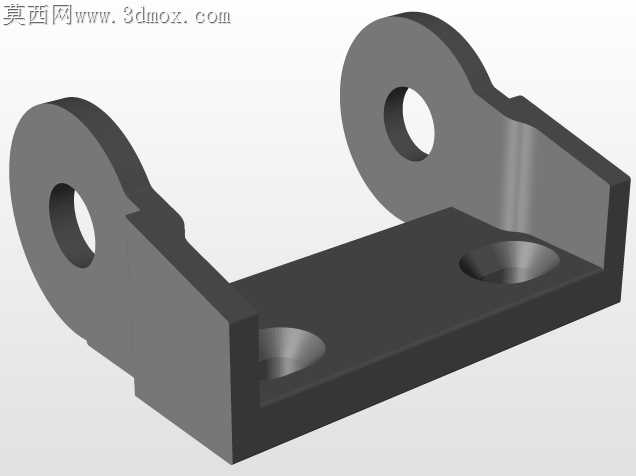

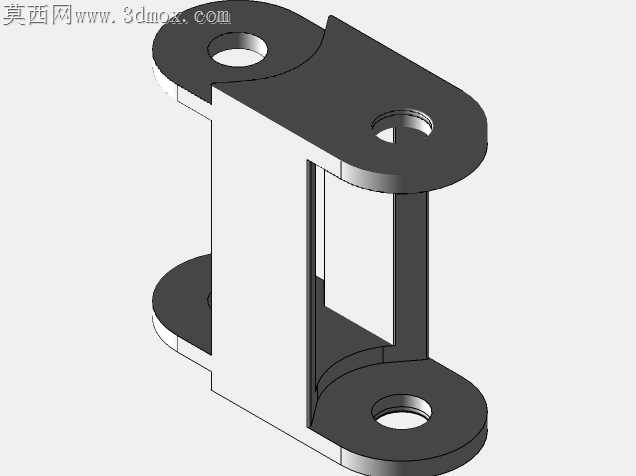

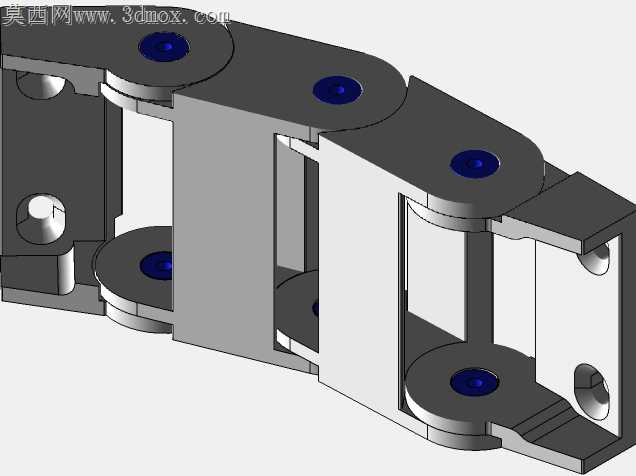

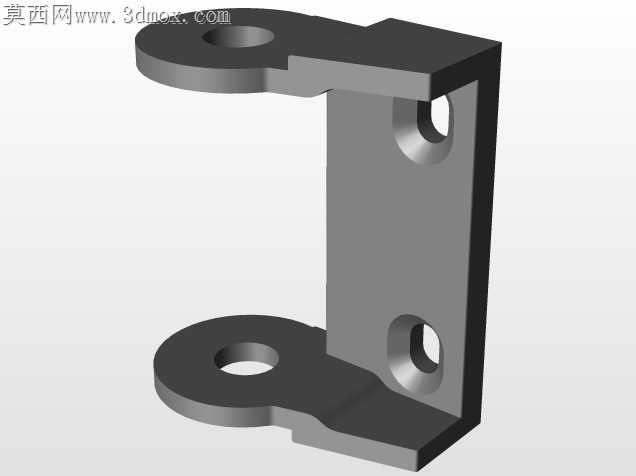

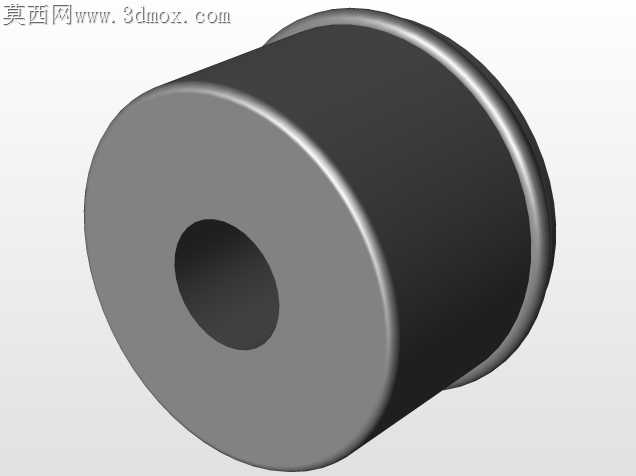

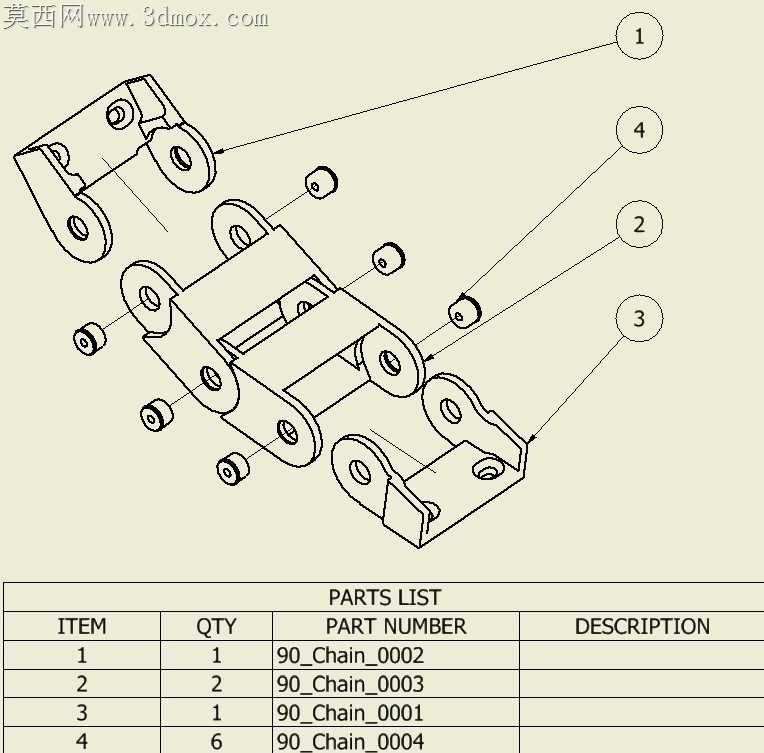

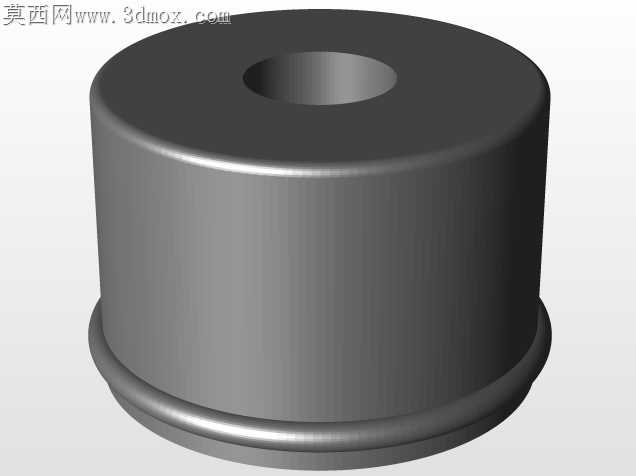

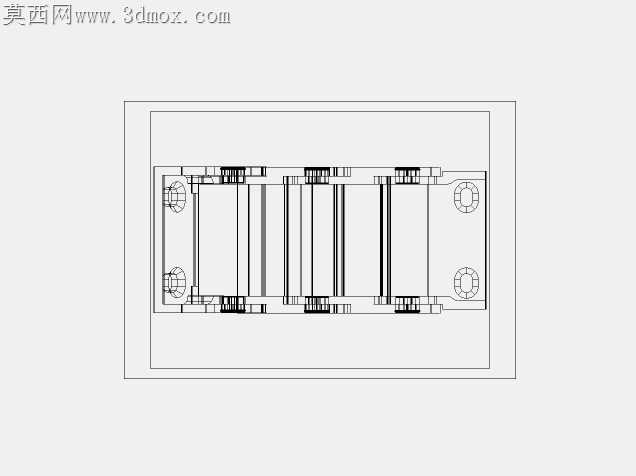

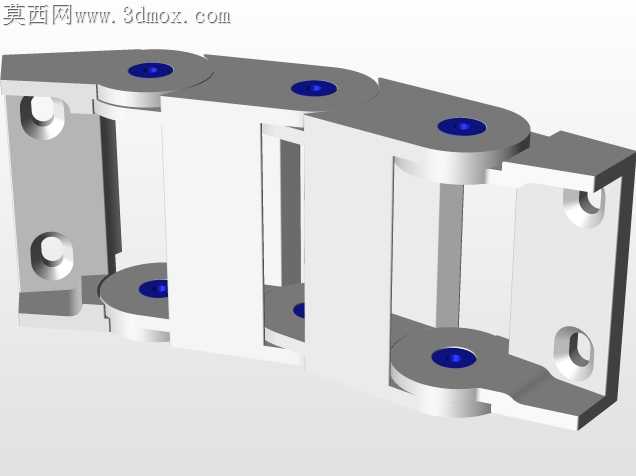

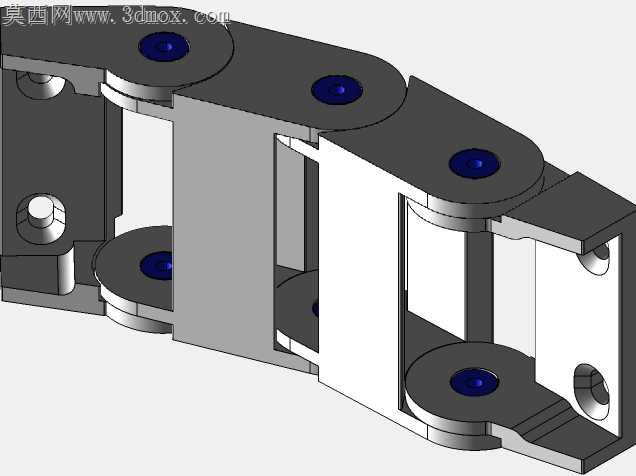

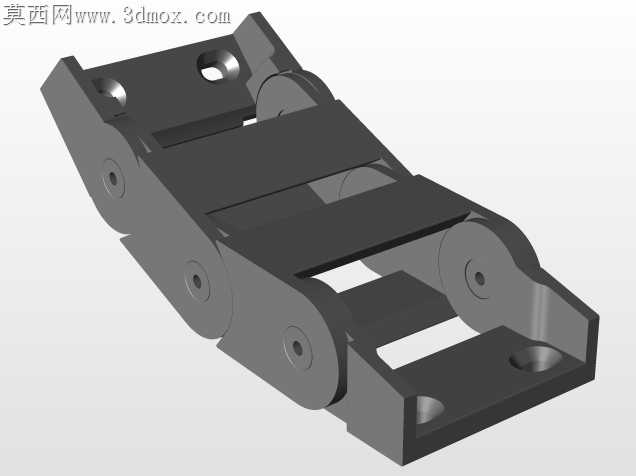

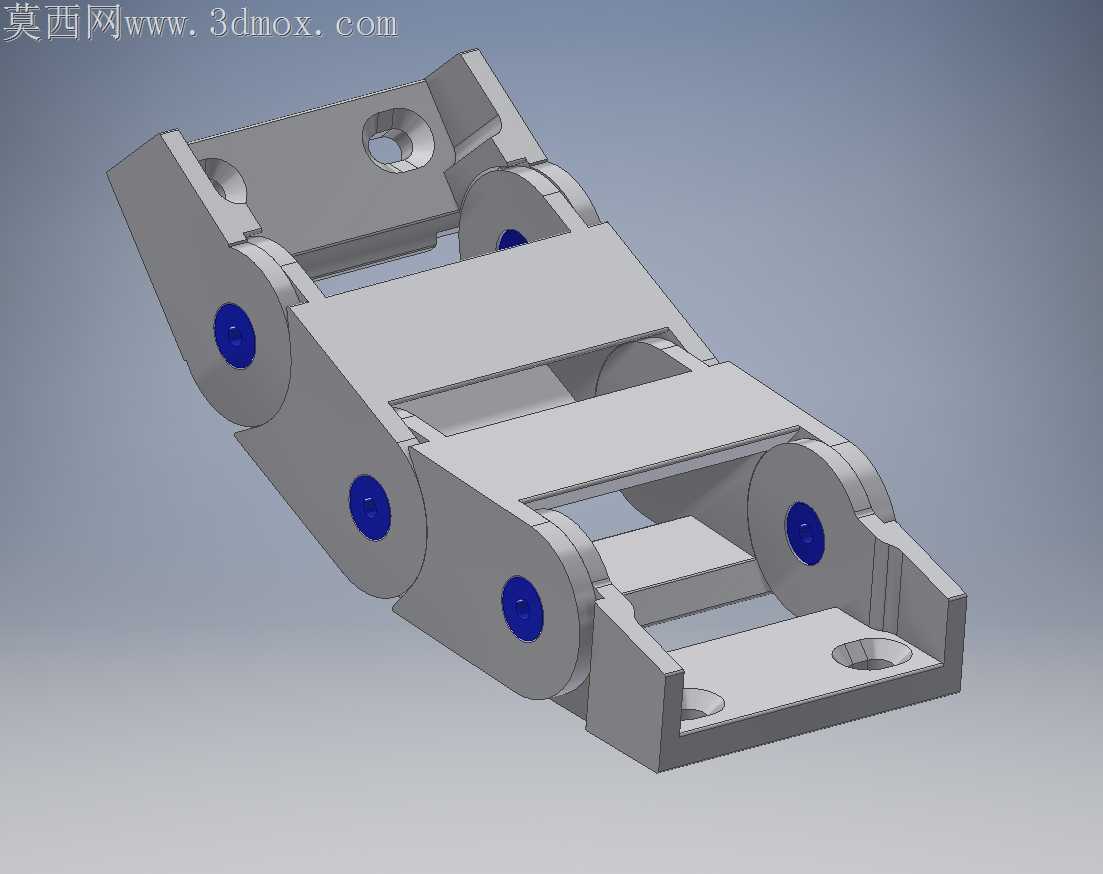

本作品为针对内部尺寸57x22mm规格的IGUS电缆链进行的适配性改型设计，整体建模过程围绕DIY3D打印的生产需求展开，在保留原有电缆链核心铰接传动逻辑的基础上，对结构细节进行了针对性优化，确保打印成品无需额外支撑即可完成组装，适配桌面级FDM3D打印机的加工特性。建模阶段采用参数化设计思路，对链节主体、铰接销轴孔、端部安装位的尺寸进行了精准校准，链节主体采用框架式镂空结构，在保证结构强度的前提下有效降低材料消耗，同时减轻电缆链整体自重，适配小型设备的线缆防护走线需求。渲染阶段采用哑光金属质感搭配蓝色铰接端点缀的材质方案，清晰呈现链节之间的铰接配合关系，每处铰接位置的轴孔与销轴预留了0.2mm的装配间隙，既保证链节转动时的顺滑度，又避免间隙过大导致的链条松垮晃动问题。结构设计上，相邻链节之间设置了限位结构，可将链条的弯曲角度控制在合理范围内，避免过度弯折损伤内部布设的线缆，端部链节预留了标准安装孔位，可直接通过螺丝固定在设备机架上，无需额外设计转接配件。材质选择上适配ABS耗材的打印特性，对壁厚进行了统一设置，所有受力位置的壁厚均达到2mm以上，避免打印完成后出现受力断裂的问题，铰接位置的接触面做了微小的倒角处理，减少转动过程中的摩擦阻力，提升链条活动的顺滑度。整体设计兼顾了功能性与易加工性，既保留了商用电缆链的线缆防护、灵活传动的核心功能，又通过结构优化降低了3D打印的制作门槛，适合个人DIY项目、小型自动化设备的线缆防护改造使用，组装完成后可实现多方向的弯曲传动，对内部的电缆、气管等管线起到有效的牵引与防护作用，避免管线在设备运动过程中出现拉扯、磨损、缠绕等问题。
