ArduinoUNO原型开发实验底座装配结构

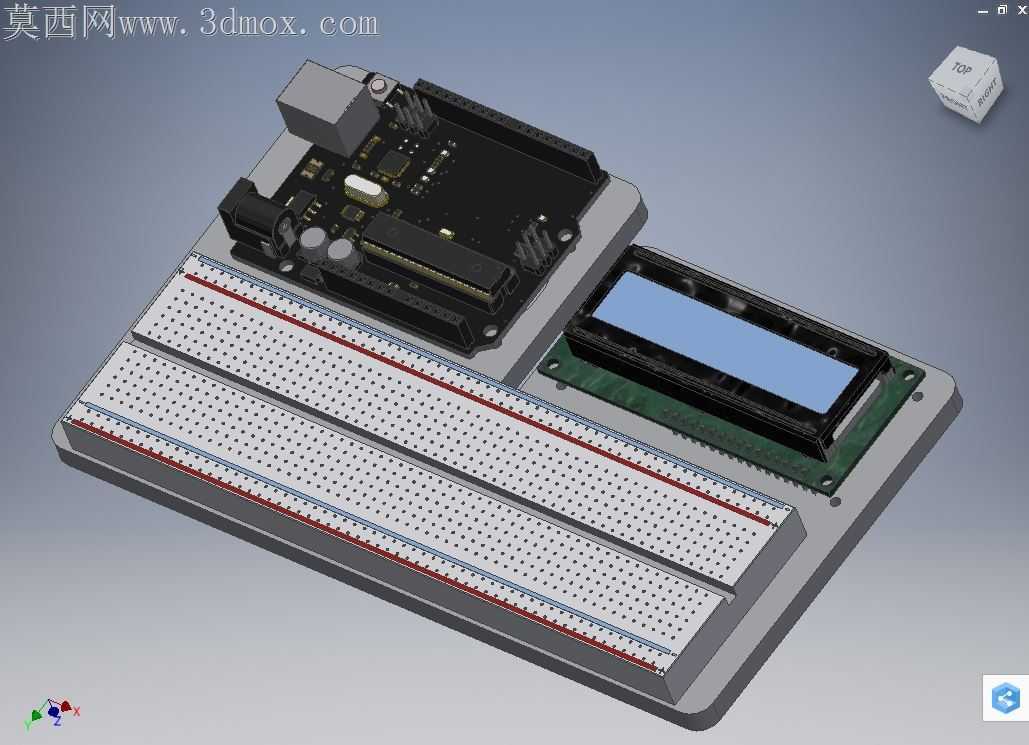

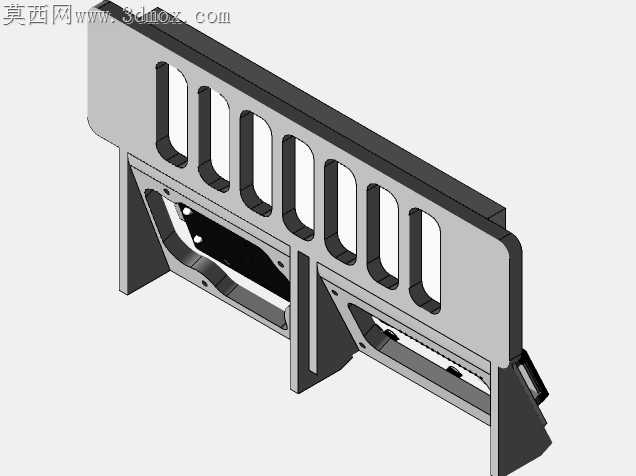

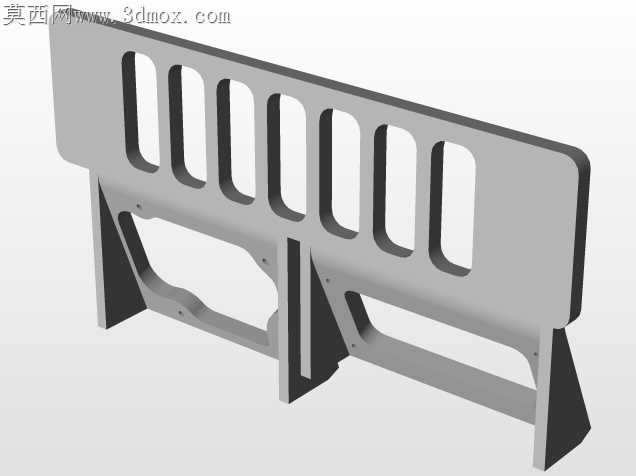

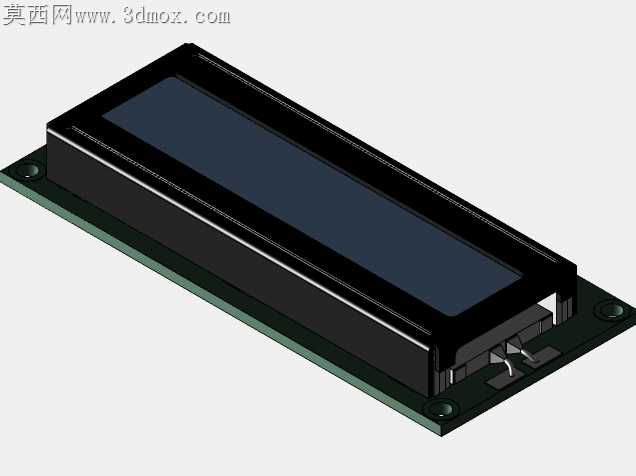

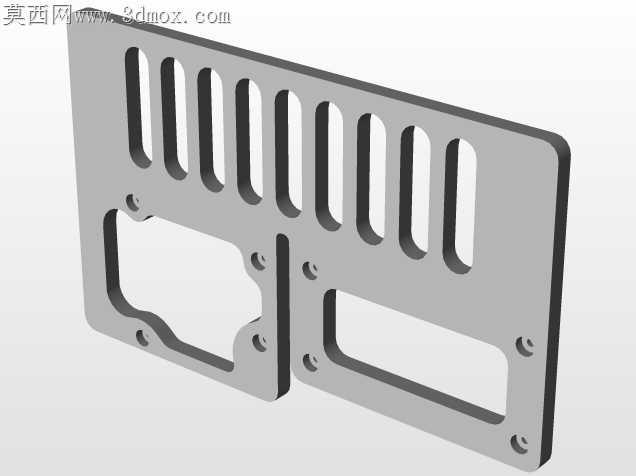

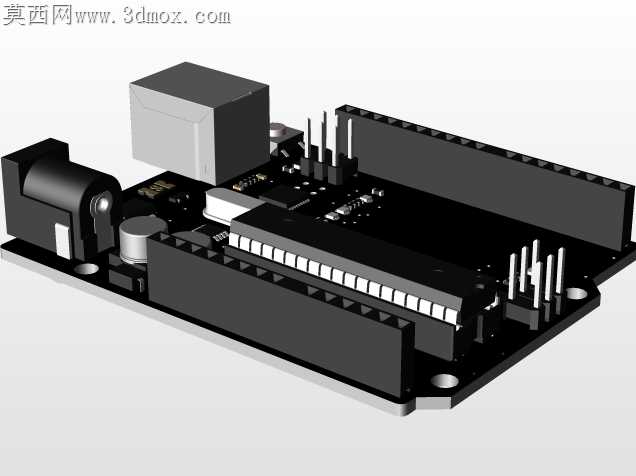

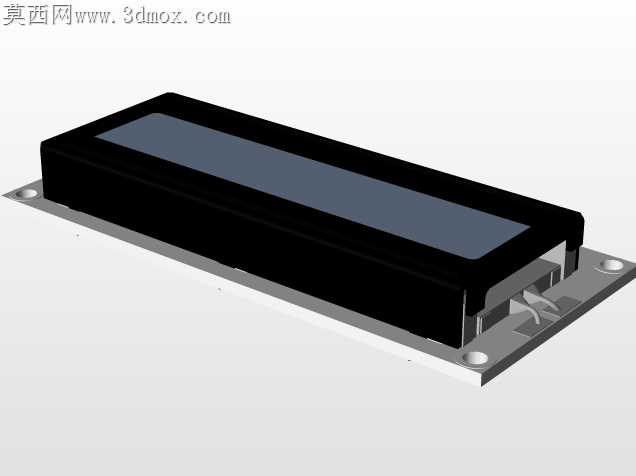

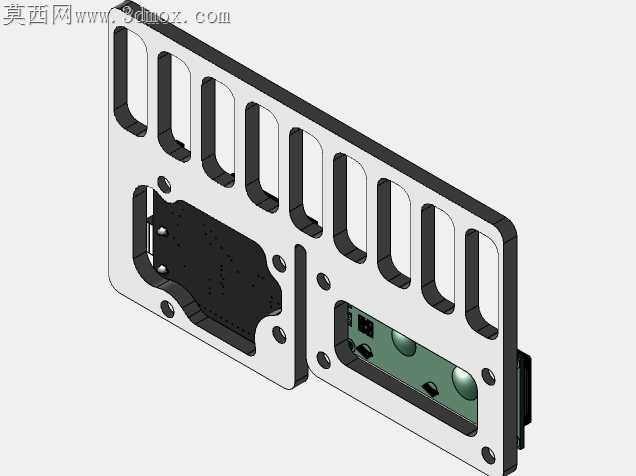

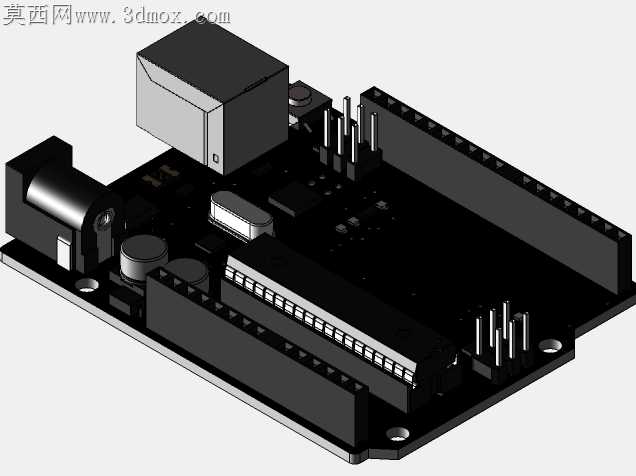

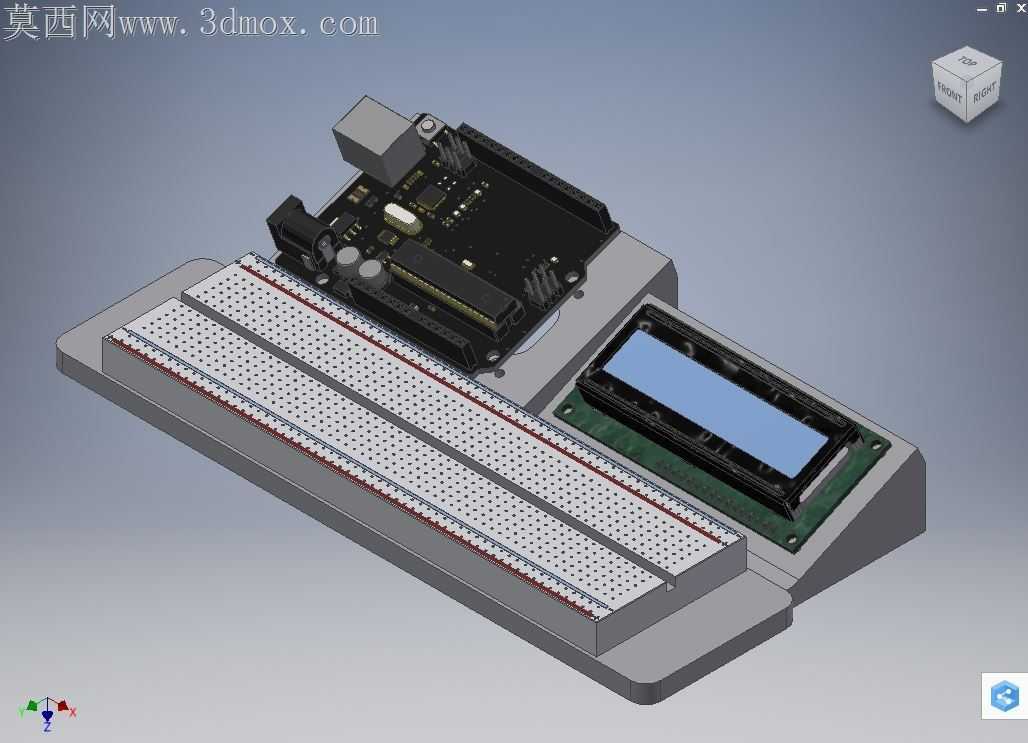

本模型为电子原型开发实验平台的完整装配结构，采用三维参数化建模方式完成全组件的1:1比例还原，建模过程中严格遵循电子元器件的实际安装尺寸规范，对每一处结构细节做了精准复刻。整体底座采用圆角矩形的一体化承载结构设计，材质设定为哑光浅灰色工程塑料，表面做细微的磨砂质感处理，避免渲染时出现过度反光的失真效果，底座边缘做了均匀的圆角过渡，既符合实际产品的注塑工艺特征，也提升了整体视觉的精致度。底座上的核心承载区域分为三个功能分区，分别对应主控板安装位、双列直插面包板安装位、液晶显示屏安装位，各安装位预留了精准的定位孔与限位凸台，完全匹配实际元器件的安装脚位，可直观呈现真实的装配逻辑。其中Arduino UNO主控板部分完整还原了板载的USB接口、电源接口、排针排母、主控芯片、电容电阻等贴片元器件，电路板采用哑光绿的PCB材质，金属引脚做亮银色金属质感处理，板载的各类电子元件按照实际布局排布，还原了真实电路板的色彩与质感层次。双列无焊面包板部分还原了表面规整的插孔阵列，以及两侧红蓝标识的电源总线标识条，面包板主体为白色哑光塑料材质，插孔做内凹的深色处理，还原真实面包板的外观特征。1602液晶显示屏部分还原了黑色的屏幕外框、蓝色背光的显示区域、下方的驱动电路板以及金属固定引脚，屏幕区域做半通透的蓝色背光材质处理，模拟液晶屏通电后的视觉效果。渲染阶段采用柔和的工作室环境光，搭配多角度补光避免组件之间出现过重的阴影，清晰呈现各部分的结构层次与装配关系，整体模型完整展现了Arduino原型开发平台的组装形态，可用于电子实验教学演示、结构装配参考等场景，建模过程中对各组件的配合间隙做了合理设置，符合实际产品的装配公差要求，不存在结构干涉问题，各独立组件可单独拆分用于装配动画制作。
