双轴传动点划线加工执行机构设计

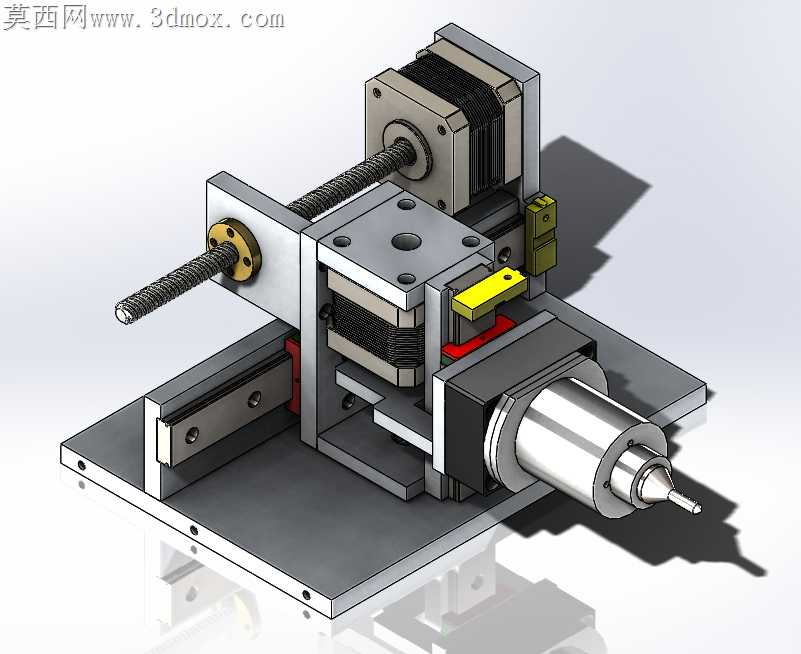

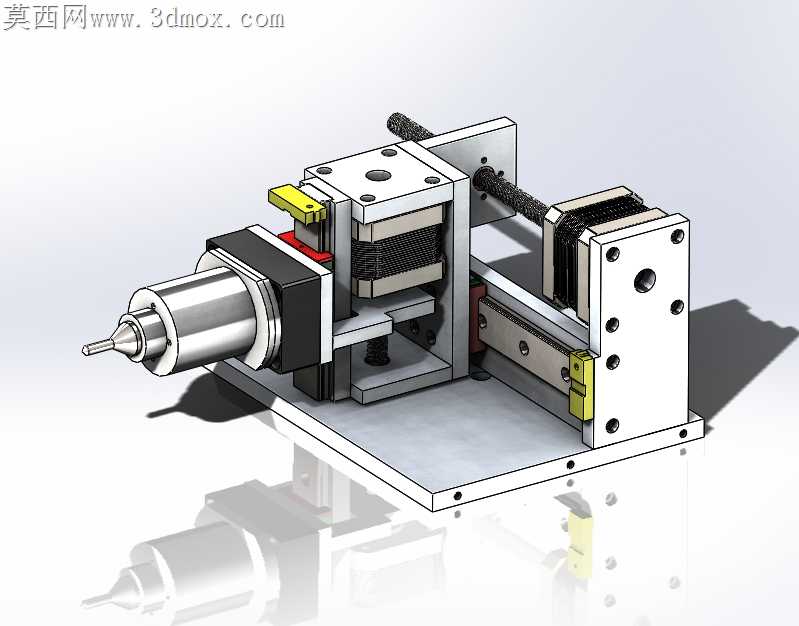

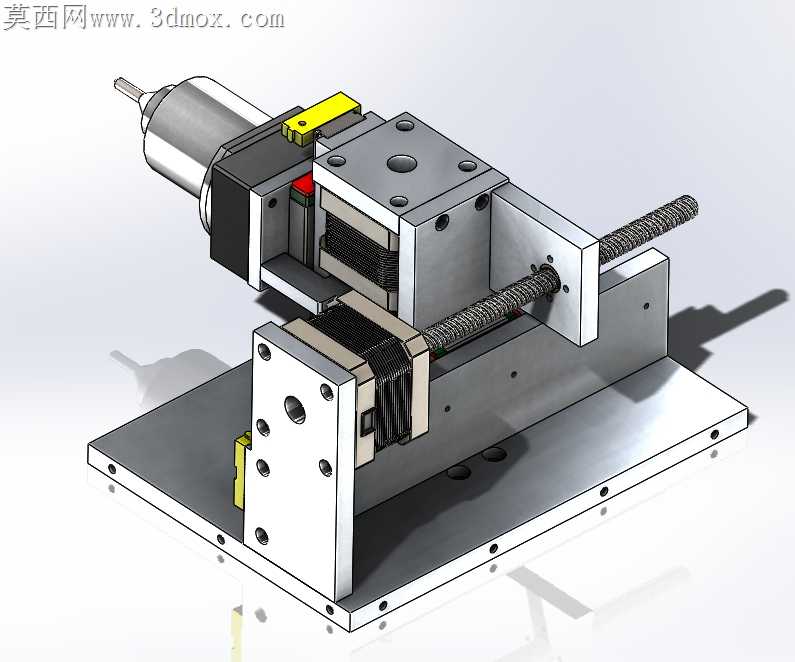

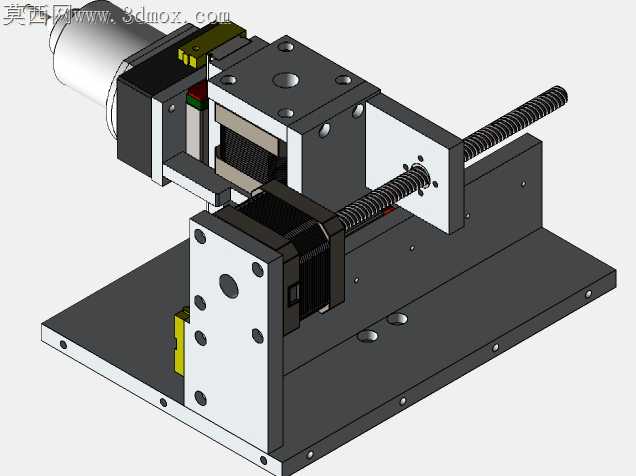

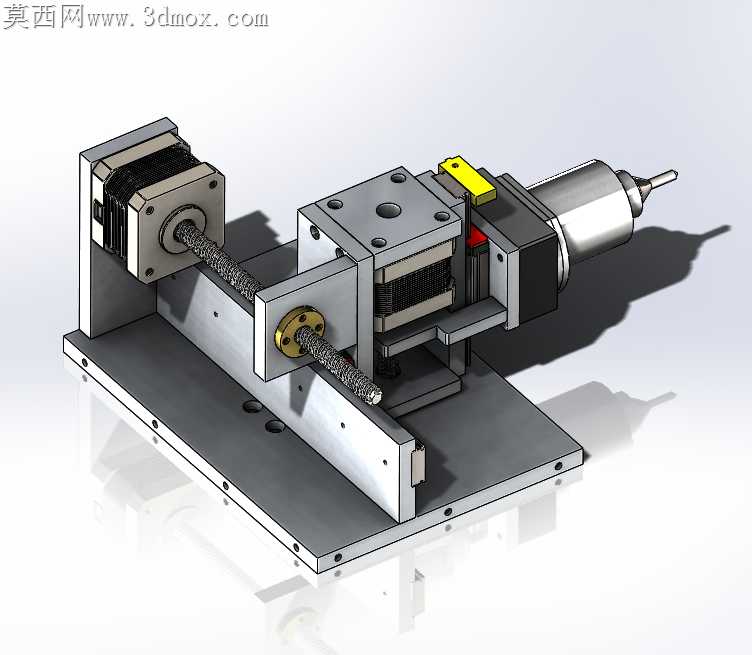

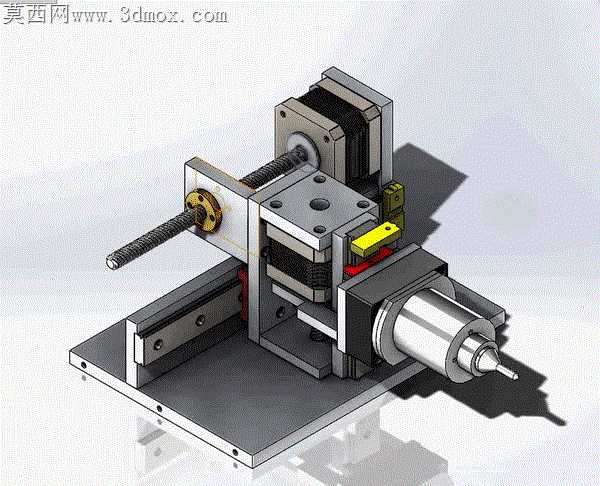

本作品为双轴点位划线执行机构的三维设计成果，建模阶段以实际加工行程需求为核心依据，确定水平方向120mm、垂直方向30mm的有效位移参数，整体采用底板承载式布局，将两套独立的直线进给单元集成于同一安装基准面，保障各组件的装配同轴度与位置精度。建模过程中对每一处结构细节做了参数化处理：两套进给单元均采用丝杆传动搭配线性导轨的组合结构，丝杆端部配置带紧定螺钉的铜质传动螺母，将丝杆的旋转运动精准转化为滑台的直线位移，导轨副采用微型滚珠直线导轨，可有效降低传动过程中的摩擦阻力，提升位移过程的平顺性；驱动端预留标准步进电机安装位，电机与丝杆之间通过联轴器实现扭矩传递，可精准控制进给位移量，满足点位划线的精度要求。执行端配置高精度划线工作头，安装于垂直轴滑台的前端安装面，可随双轴滑台完成平面内任意点位的位移，实现不同轨迹的划线作业。材质与渲染阶段，针对不同部件的实际材质属性做了对应设置：安装底板采用发黑处理的45号钢材质，表面设置细腻的磨砂金属质感，呈现哑光深灰的金属色泽；丝杆、导轨等传动部件采用轴承钢材质，表面设置高光金属质感，还原精加工金属件的光亮表面特征；传动螺母采用锡青铜材质，设置偏暖的黄铜色金属质感，与钢质部件形成明确的材质区分；电机外壳、滑台安装块等部件采用阳极氧化铝合金材质，设置银灰色细腻磨砂质感，划线头的工作端设置硬质合金的高硬度亮面金属质感，整体渲染效果真实还原设备的实际材质表现。结构设计上充分考虑装配合理性，所有连接孔位均做了沉头处理，紧固件安装后不会突出部件表面，各运动部件之间预留了合理的运动间隙，避免运行过程中出现干涉；走线位置预留了专用的走线槽空间，可规整收纳电机的供电与控制线，避免线缆影响滑台运动。整体设计兼顾了结构紧凑性与运动稳定性，可作为小型精密划线设备的核心执行机构使用，也可作为小型双轴位移平台的设计参考，建模过程中所有配合关系均按照实际装配约束设置，可直接用于运动仿真验证，验证双轴联动的位移轨迹与行程范围是否符合设计预期。
