半自动活塞式灌装搅拌包装设备设计

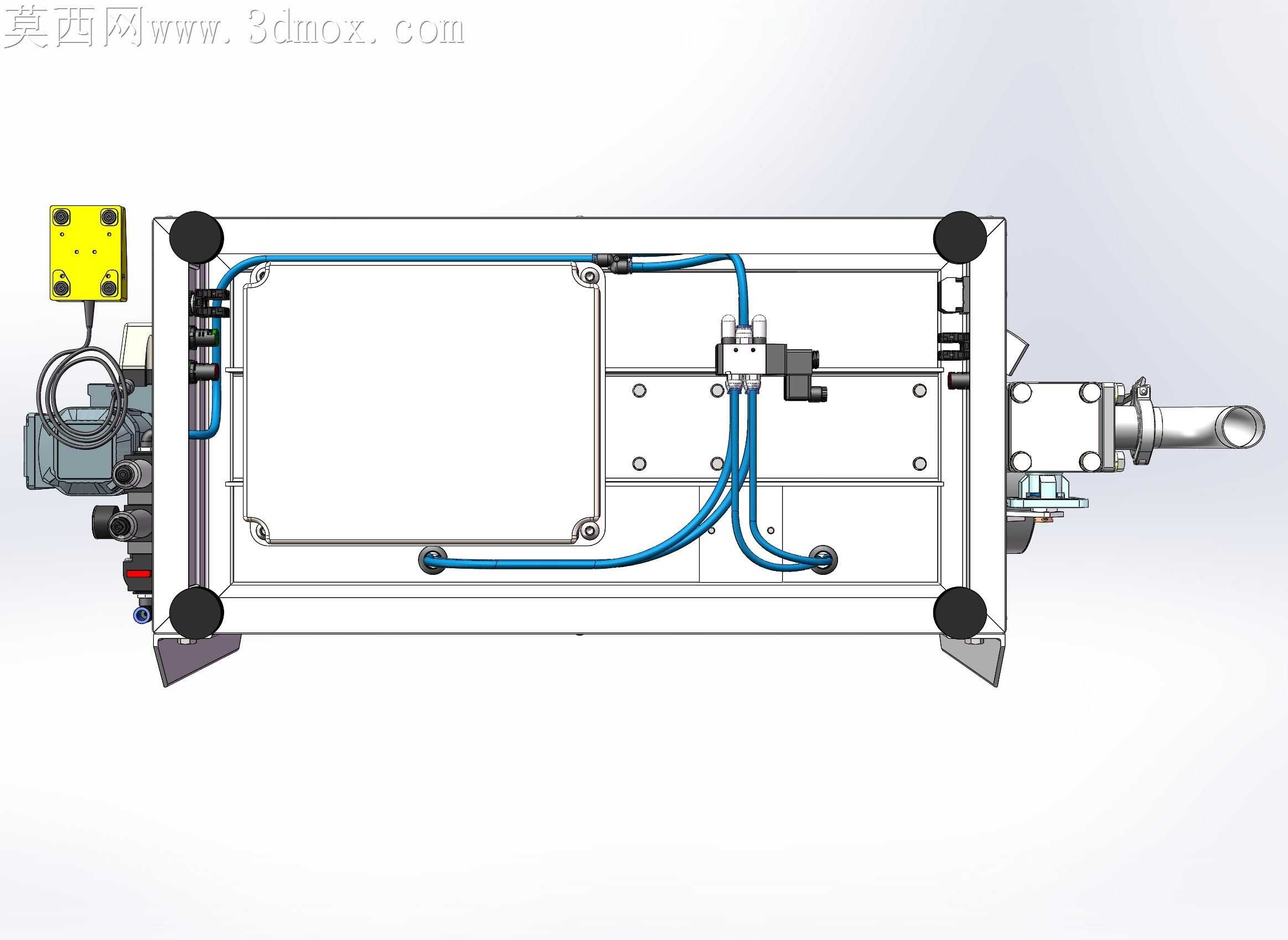

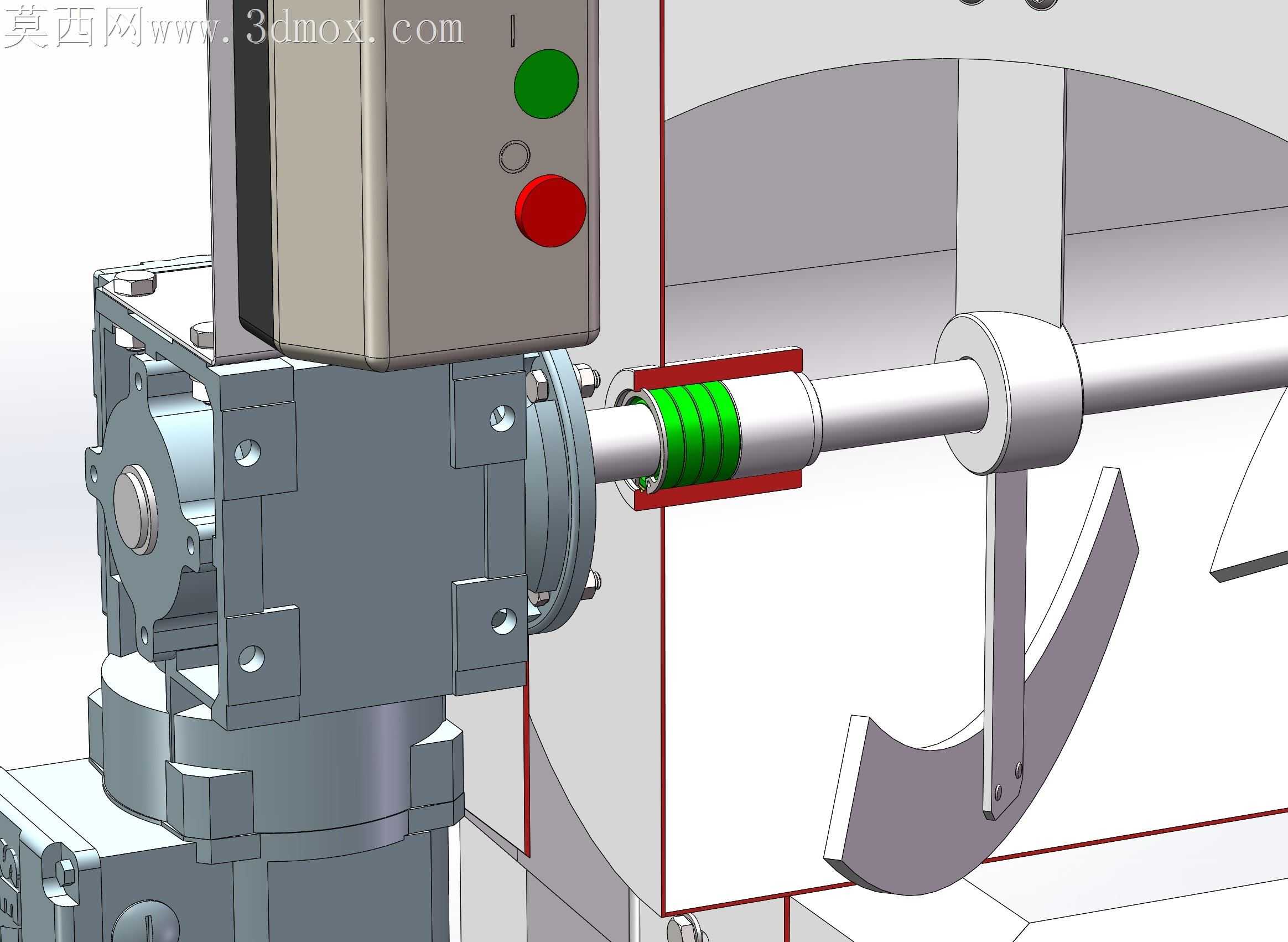

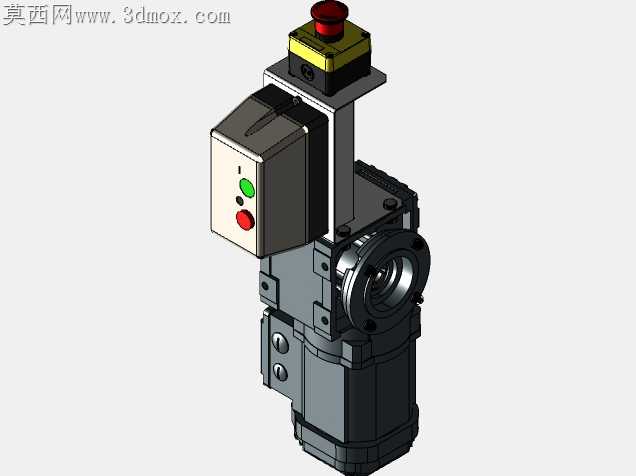

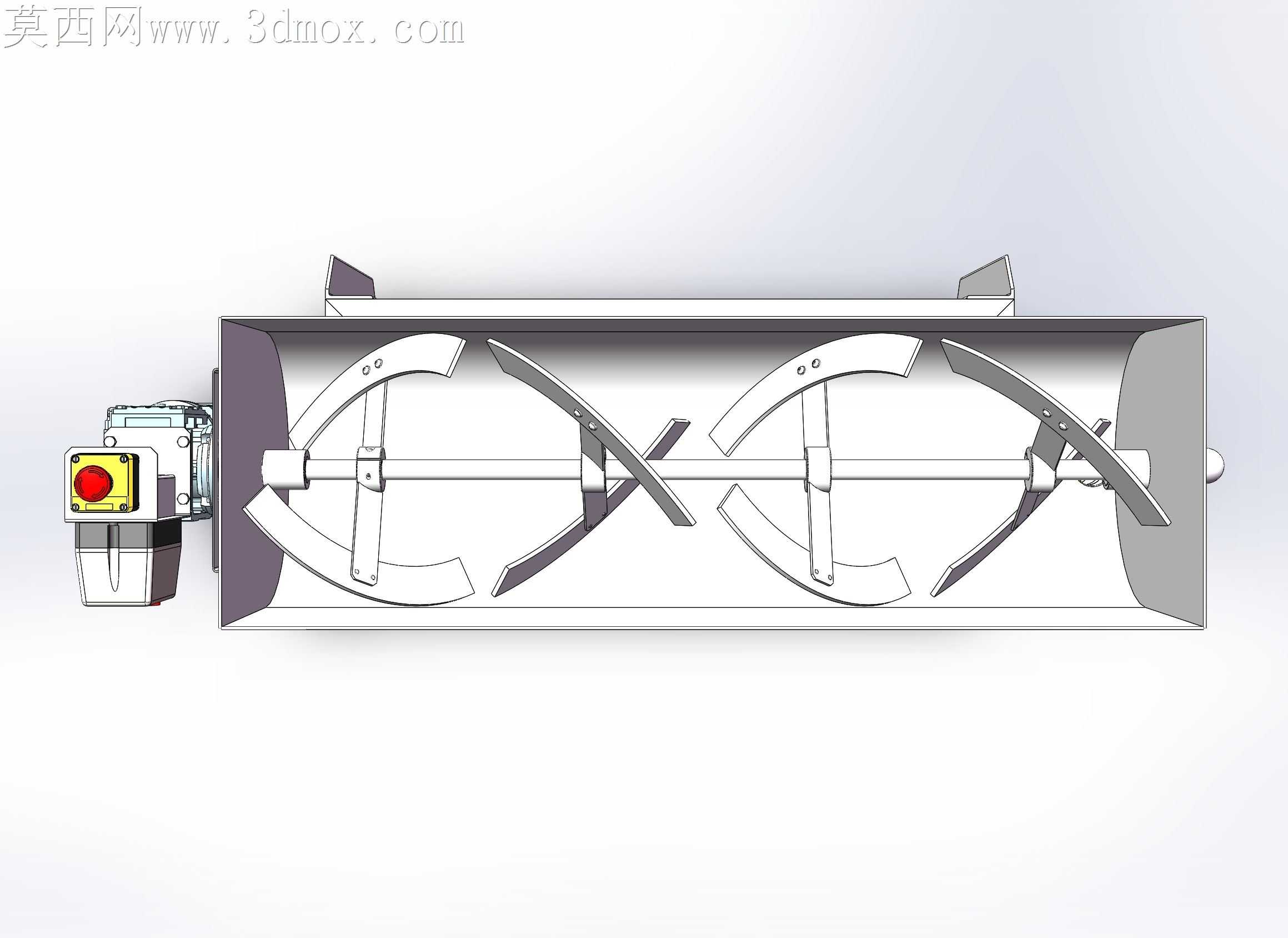

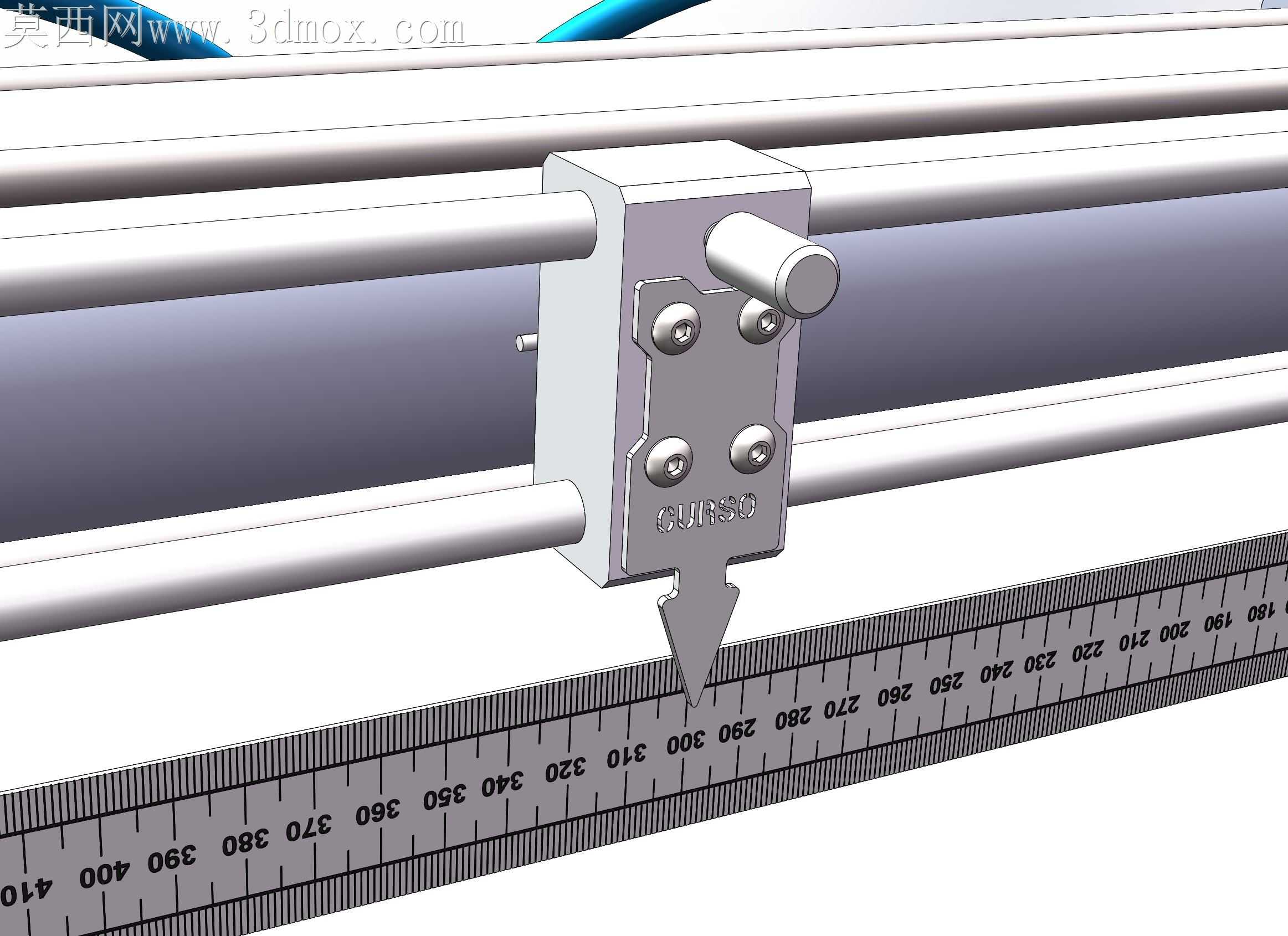

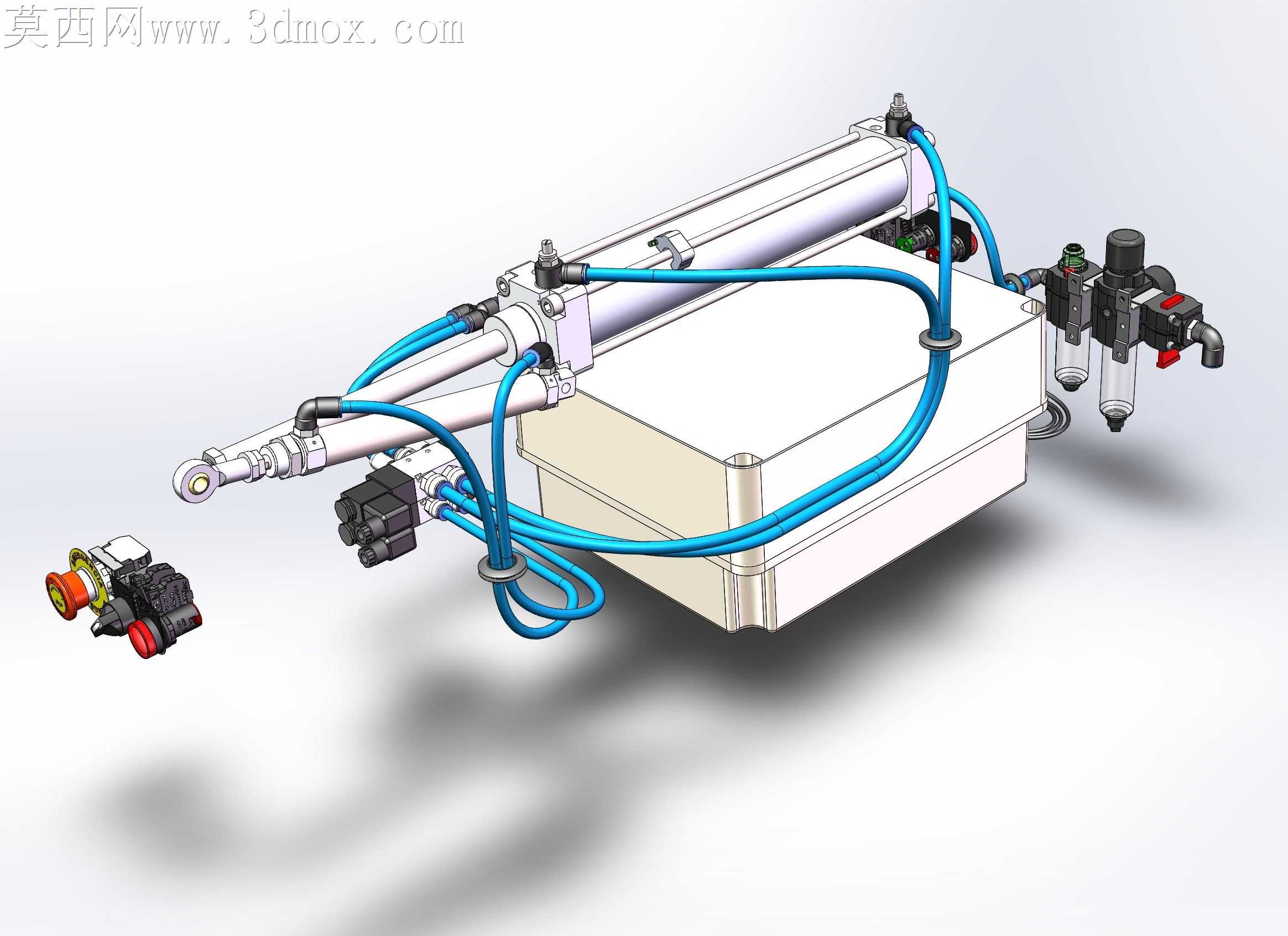

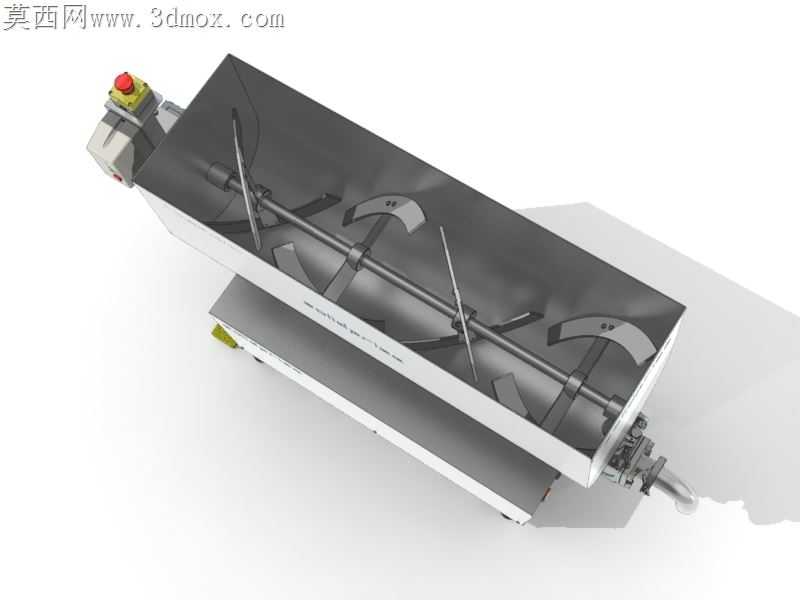

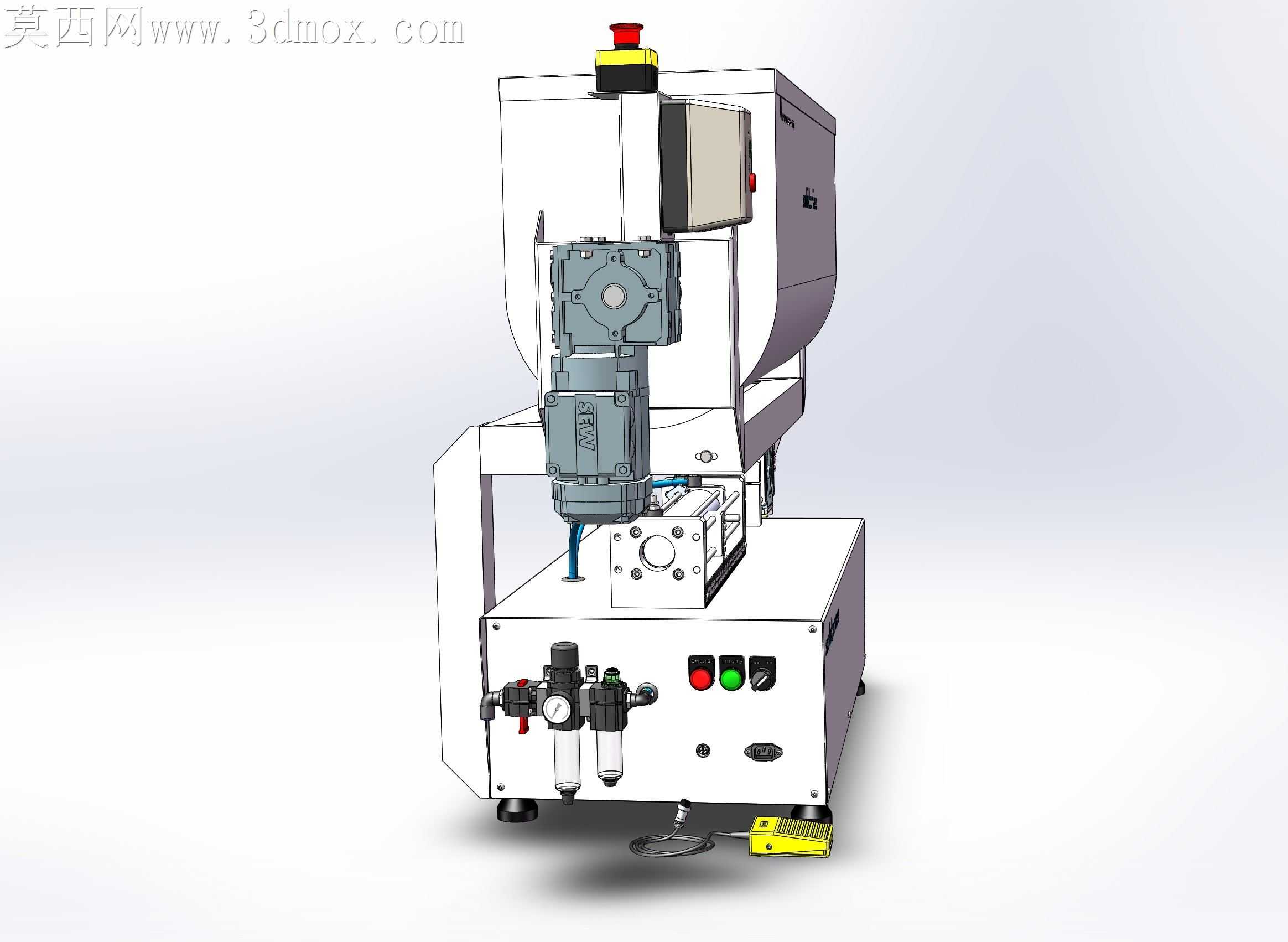

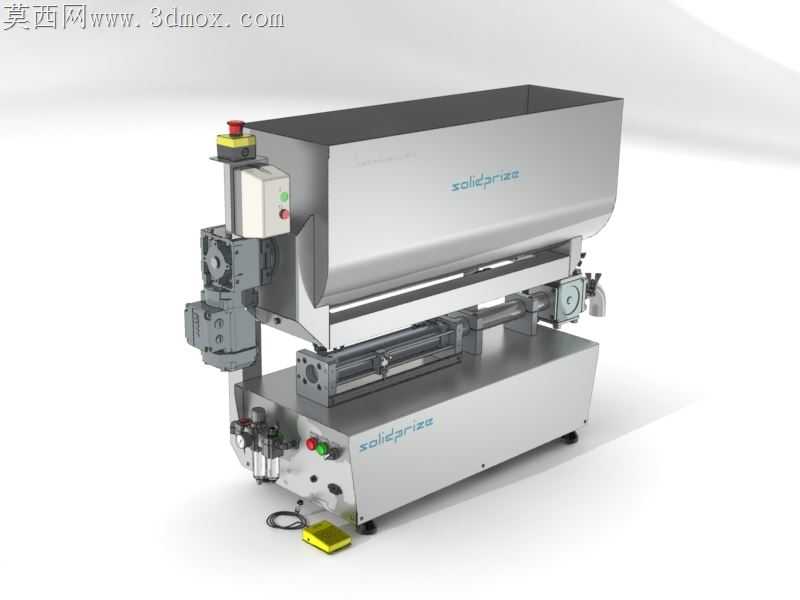

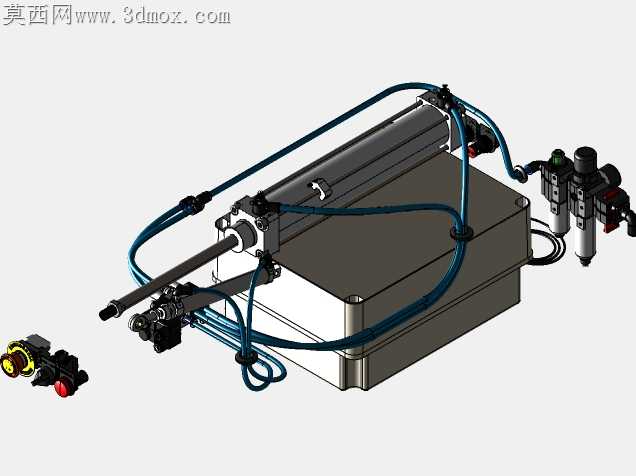

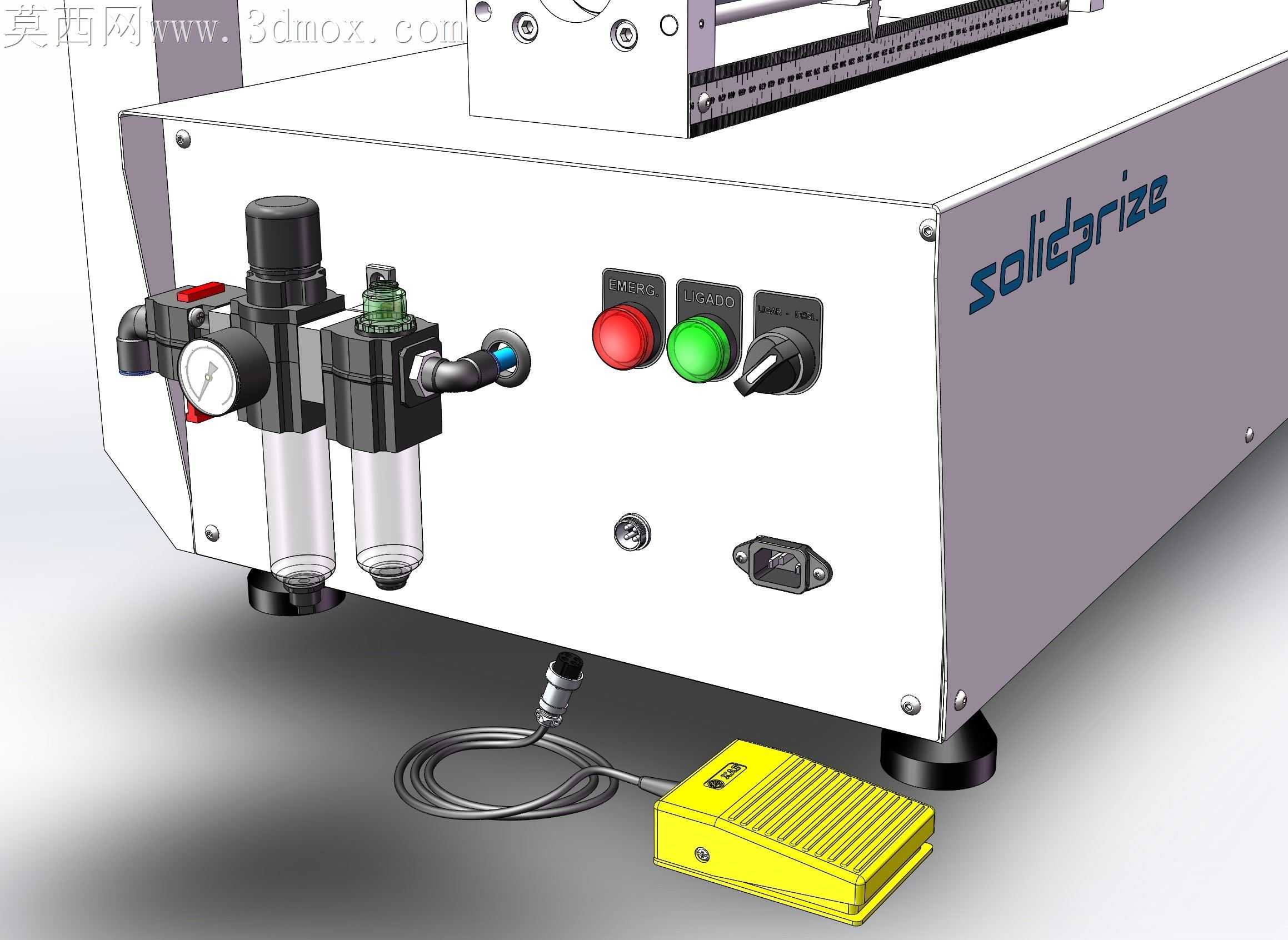

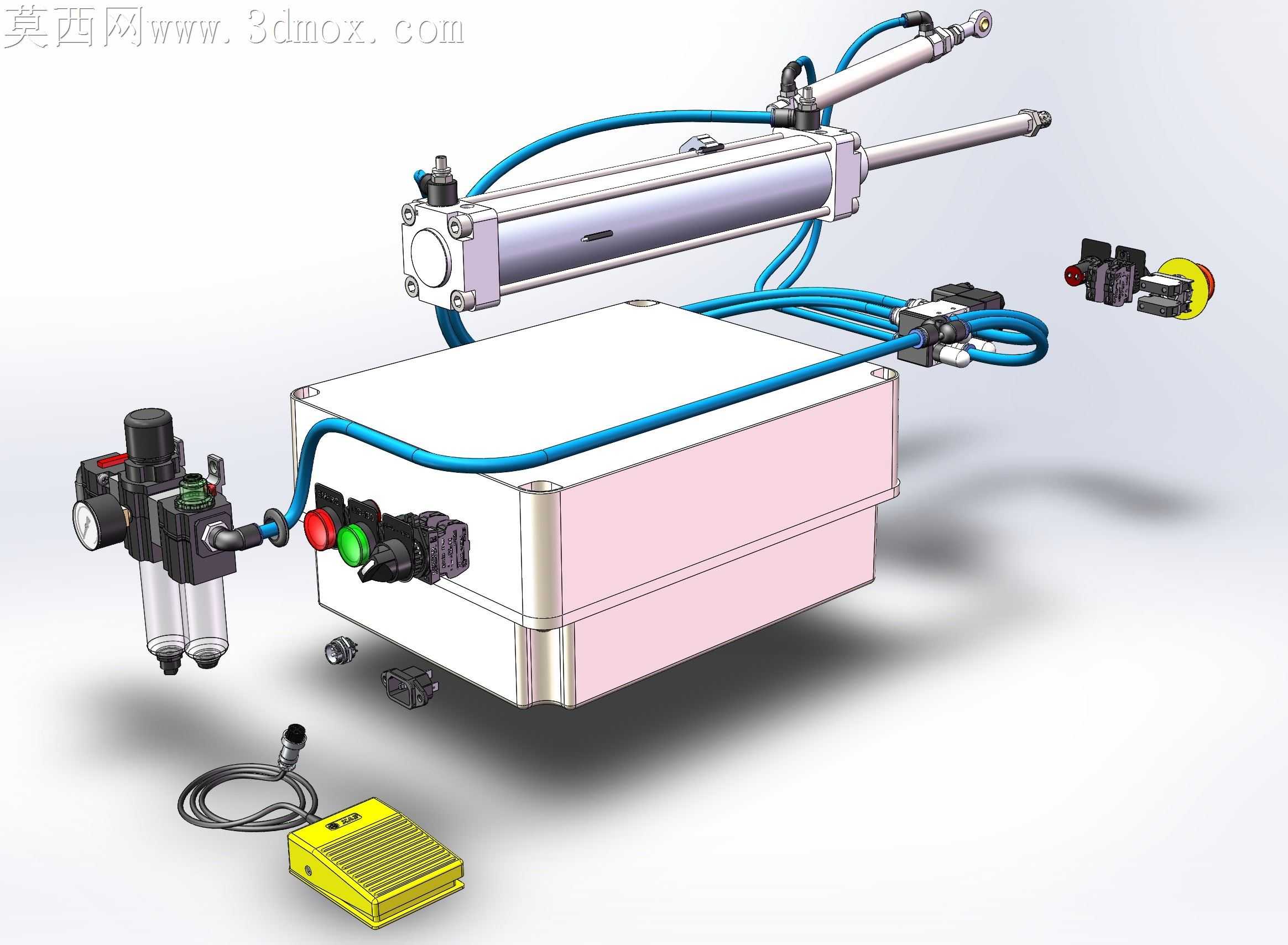

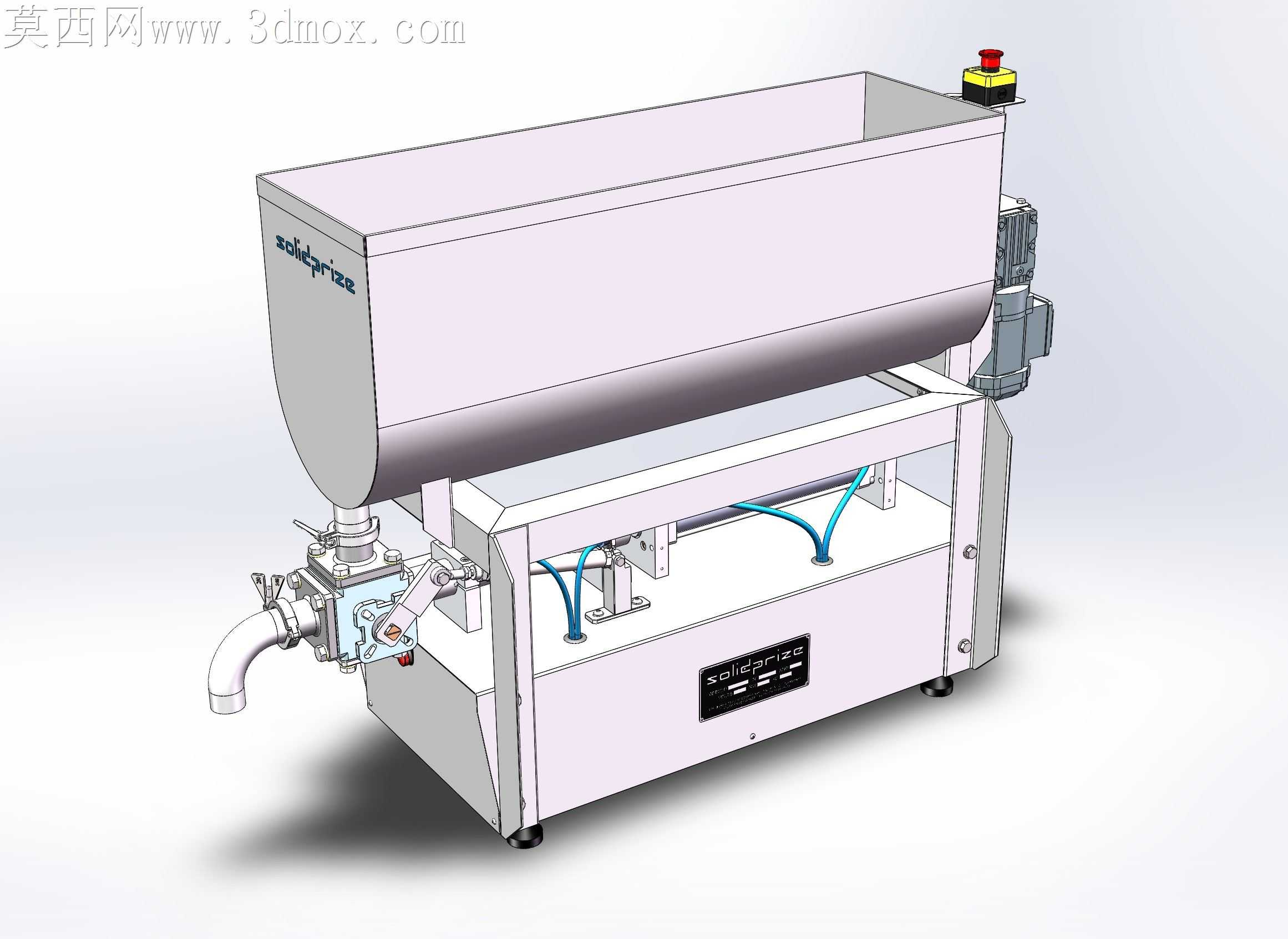

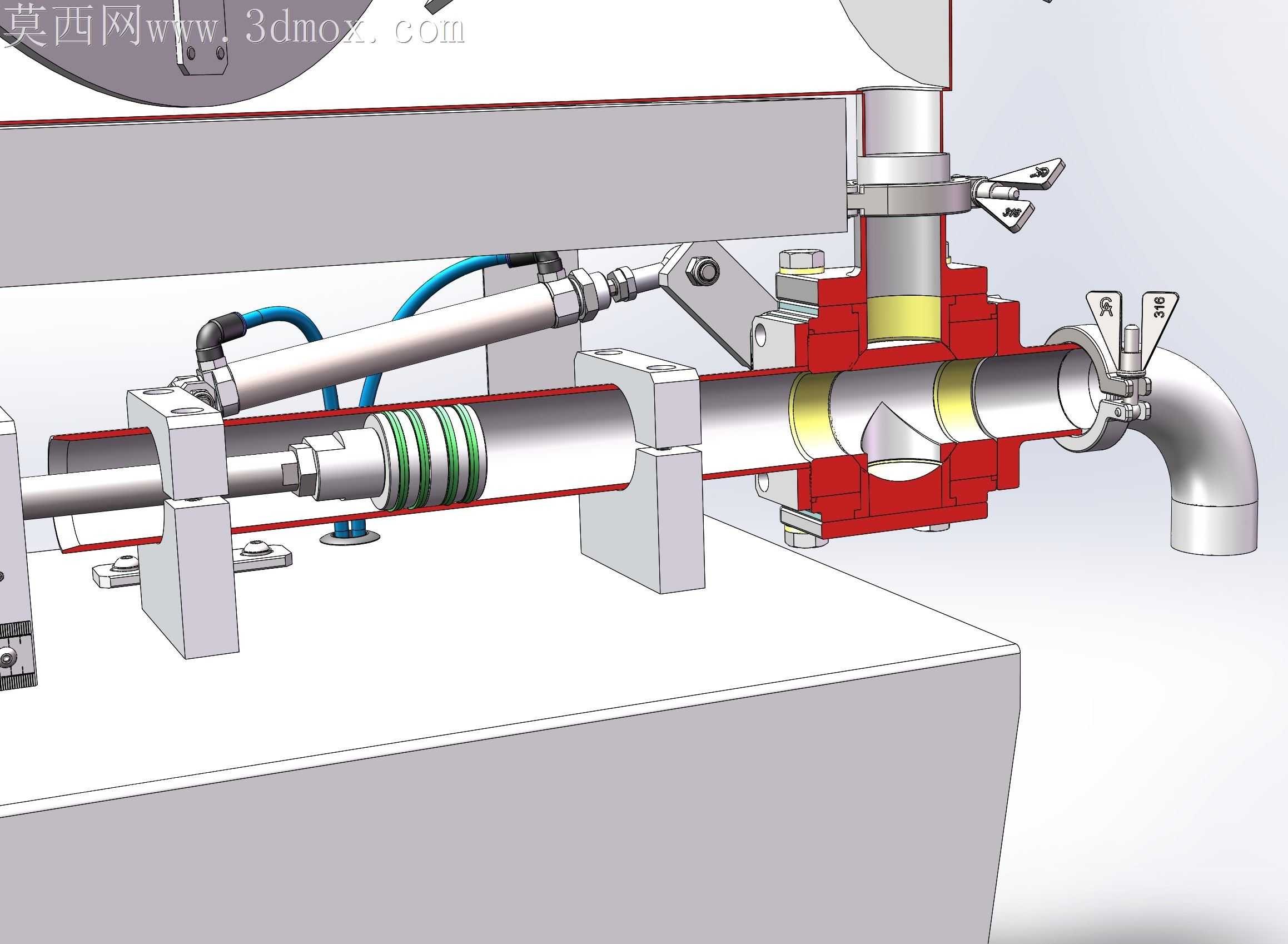

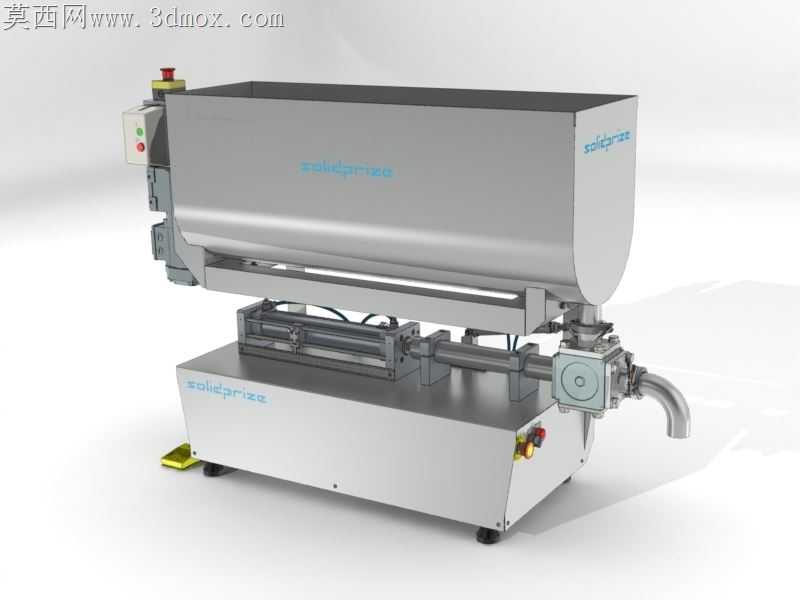

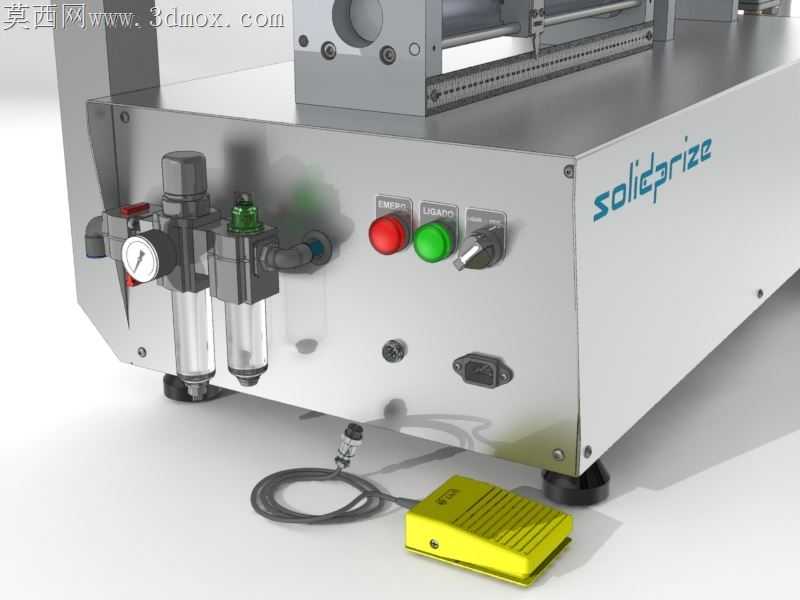

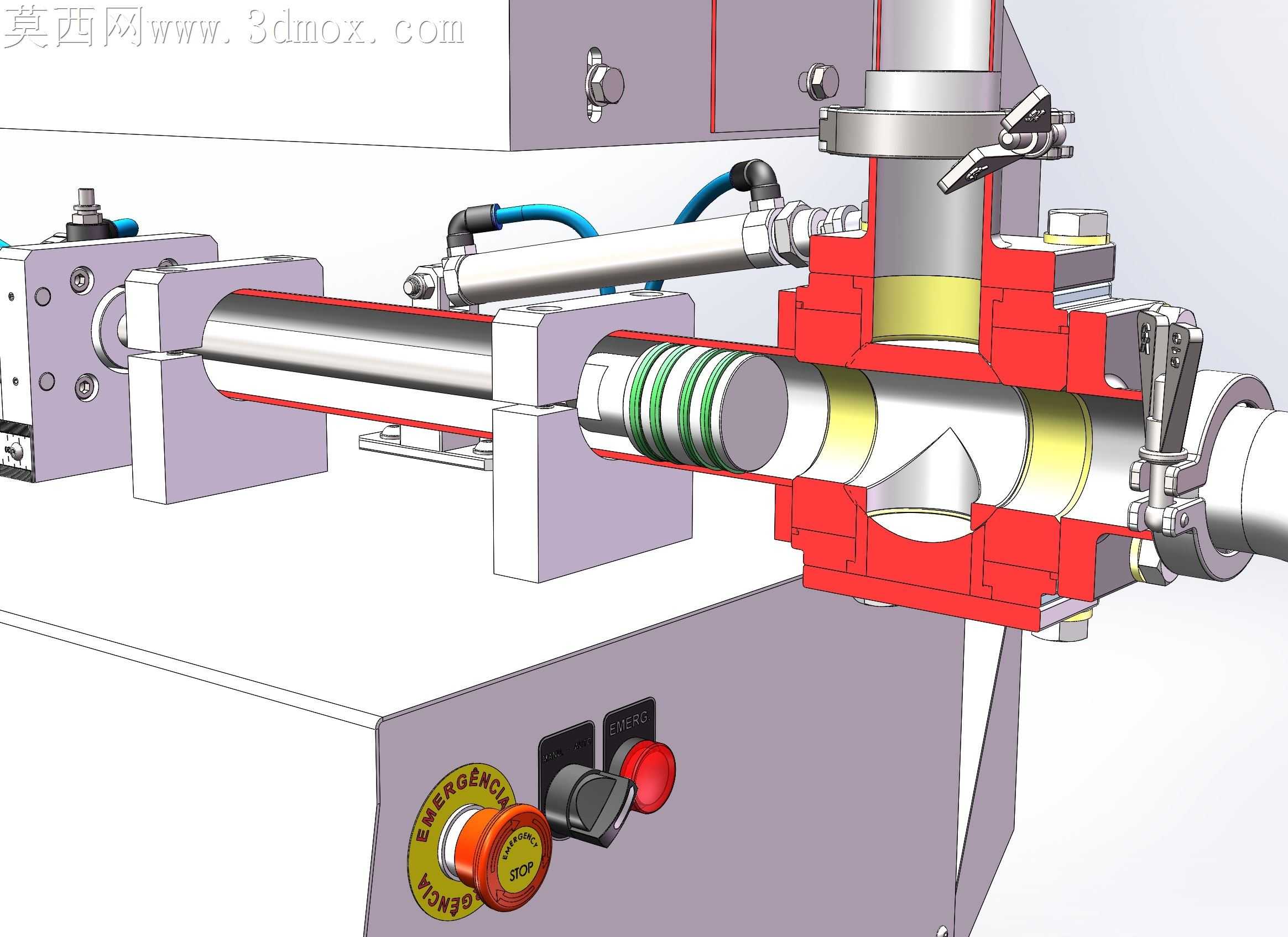

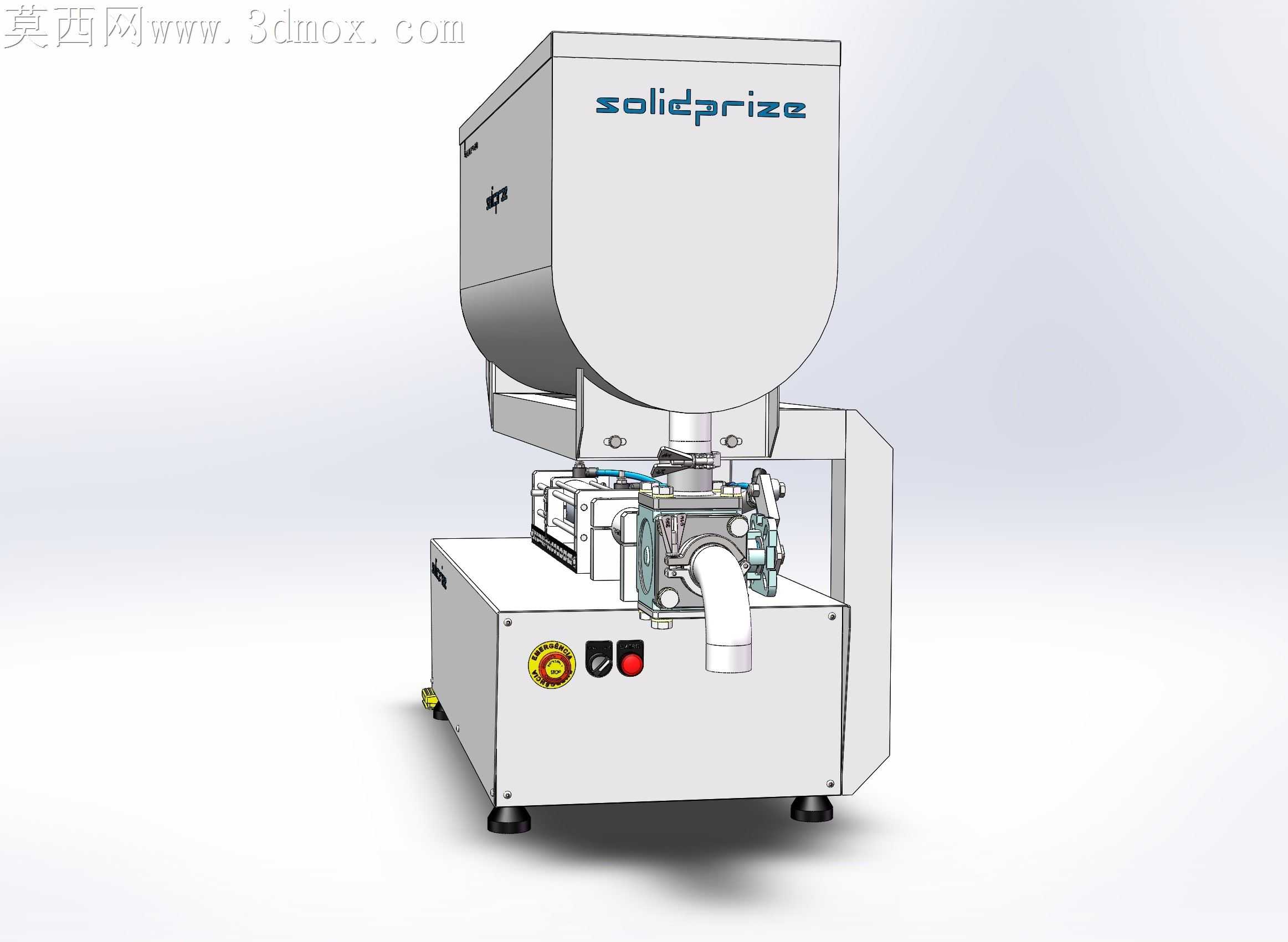

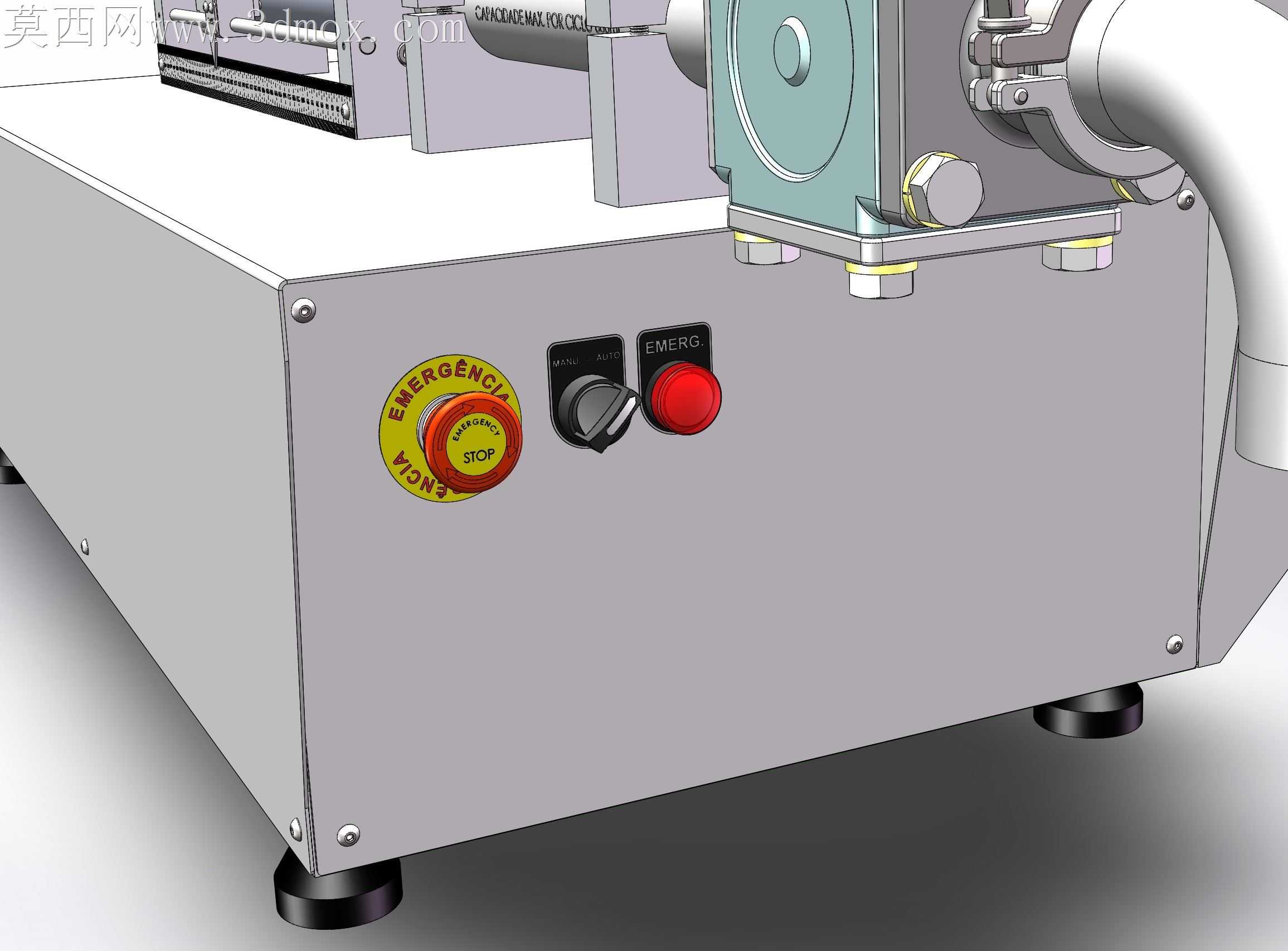

本设备为半自动活塞式灌装搅拌包装类设备，整体采用三维参数化建模完成全结构设计，建模过程中对各功能模块进行独立装配校验，确保所有运动部件无干涉、配合公差符合机械加工与装配要求。设备主体机架采用不锈钢材质建模，渲染时赋予哑光磨砂不锈钢材质，还原食品包装类设备常用的卫生级金属外观质感，表面做细微拉丝纹理处理，避免高反光材质带来的不真实感。设备正面集成气动控制三联件，建模时精准还原过滤减压阀、油雾器的内部结构与外部接口，压力表表盘做清晰刻度纹理渲染，调压旋钮、气路快插接口均按照实物比例建模，气路管线采用柔性软管材质渲染，自然垂落的弧度符合实际安装状态。操作面板区域设置红色急停按钮、绿色启动按钮、钥匙选择开关，按钮采用不同色彩的工程塑料材质渲染，按键表面做细微防滑纹理，开关档位的卡位结构在装配体中做运动仿真预留，确保旋钮转动行程符合实际操作逻辑。设备配套脚踏控制开关，外壳采用亮黄色工程塑料材质渲染，表面做防滑格栅纹理，连接线缆采用黑色橡胶材质，自然盘绕的形态还原真实使用场景的布线状态。设备核心灌装活塞结构采用等径气缸驱动设计，建模时确保活塞缸筒内壁光滑无阻碍结构，可适配液体、膏体、酱料、含颗粒物料等多种介质的灌装作业，搅拌模块集成于料斗位置，可实现物料的均匀混合，避免分层沉淀影响灌装精度。整机设计兼顾小型生产场景的使用需求，结构紧凑占地面积小，气动驱动方式无需复杂电气布线，脚踏控制解放操作人员双手，可适配罐类、瓶类、软管类等多种包装容器的灌装作业，建模过程中对所有连接螺丝、密封件、支撑脚杯均做标准化零件建模，支撑脚杯采用橡胶减震材质渲染，确保设备放置的稳定性，整体渲染采用柔和的工作室光照环境，突出设备各部件的材质差异与结构细节，完整呈现设备的功能布局与设计逻辑。
