MPU9250九轴惯性测量转接板三维建模

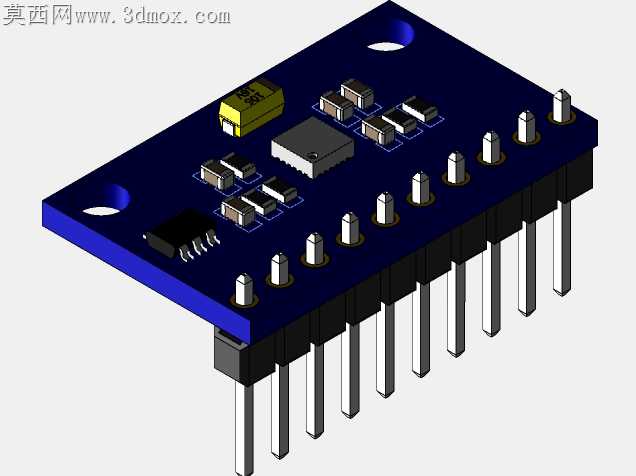

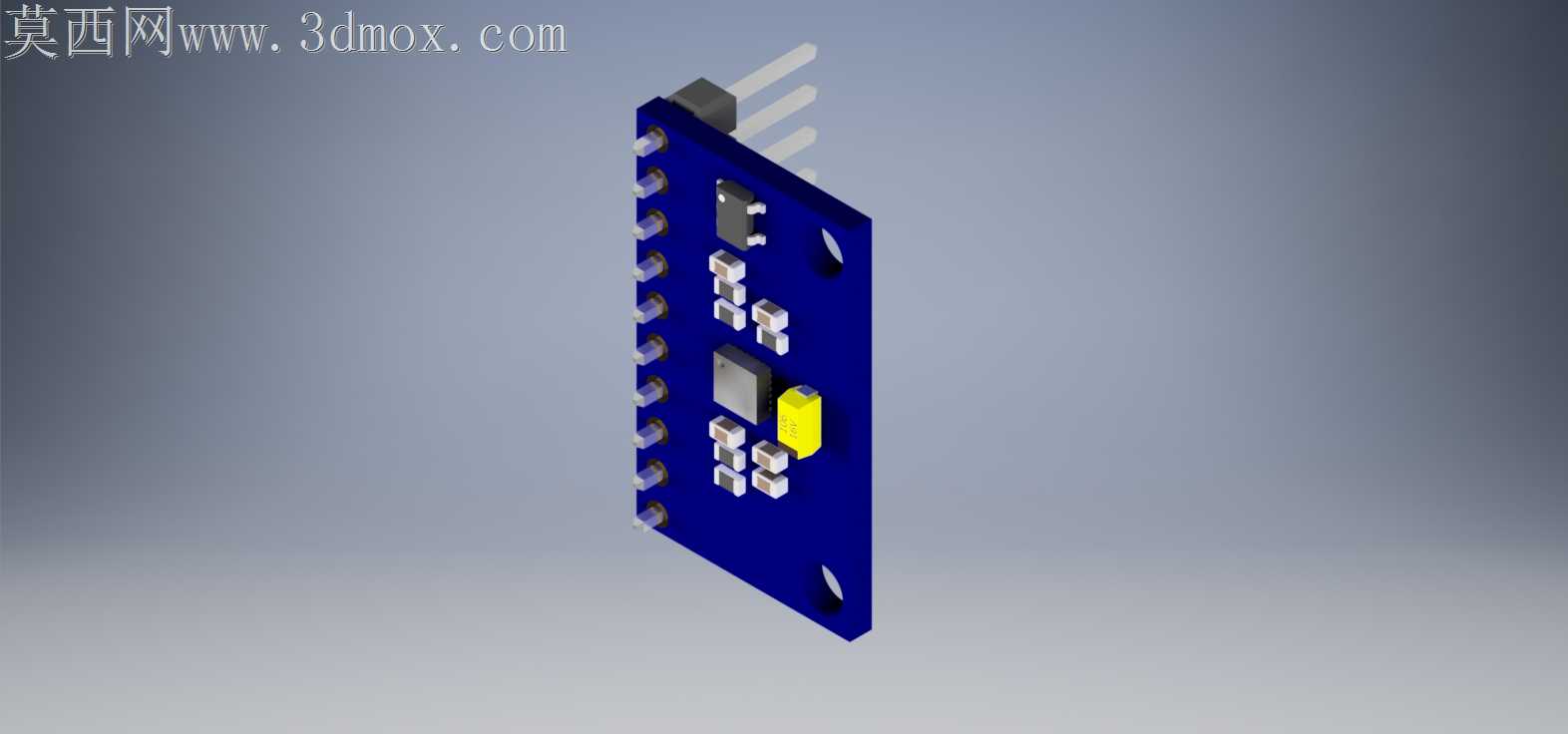

本模型为MPU-9250九自由度惯性测量单元转接板的三维数字化建模成果，建模过程严格参照官方芯片手册给出的25x15mm板卡尺寸规范，还原了实物模块的完整结构细节。建模阶段首先依据板卡的外形轮廓绘制基础草图，精准定位排针引脚、安装孔位、核心芯片以及外围阻容元件的排布坐标，通过拉伸、切除等基础特征操作完成PCB基板的主体构建，基板厚度按照常规FR-4板材的通用厚度设置，边缘的两个半圆形安装定位孔做了精准的尺寸匹配，确保模型可直接用于结构装配校验。板上搭载的MPU9250核心芯片、稳压元件、上拉电阻、滤波电容等元器件均按照实物的封装尺寸逐一建模，不同元器件根据自身材质特性赋予对应材质：PCB基板采用深蓝色哑光阻焊材质，还原真实电路板的表面质感；金属排针引脚赋予亮面金属材质，模拟镀锡排针的金属光泽；芯片表面采用哑光黑塑封材质，电容元件根据类型分别赋予陶瓷哑光质感与黄色钽电容的亮面封装质感；板上的丝印标识区域通过纹理映射还原，保证外观与实物高度一致。渲染阶段采用柔和的环境漫反射光源，搭配定向补光突出板卡边缘的元器件层次，避免强反光遮挡元件细节，同时通过浅灰色渐变背景突出蓝色板卡的主体视觉效果。设计过程中充分考虑了该模块的实际使用场景，所有元件的高度、引脚伸出长度均按照实物参数设置，既保证了模型的外观还原度，也可直接嵌入到无人机、机器人、智能穿戴设备等整体装配模型中，用于结构干涉检查、安装空间预留校验，也可作为教学演示素材直观展示九轴IMU模块的硬件构成，帮助学习者理解惯性测量单元的硬件布局与结构组成。模型整体比例精准，元件排布规整，材质区分清晰，能够满足不同场景下的使用需求。
