S型弯道纸箱输送传送带结构设计

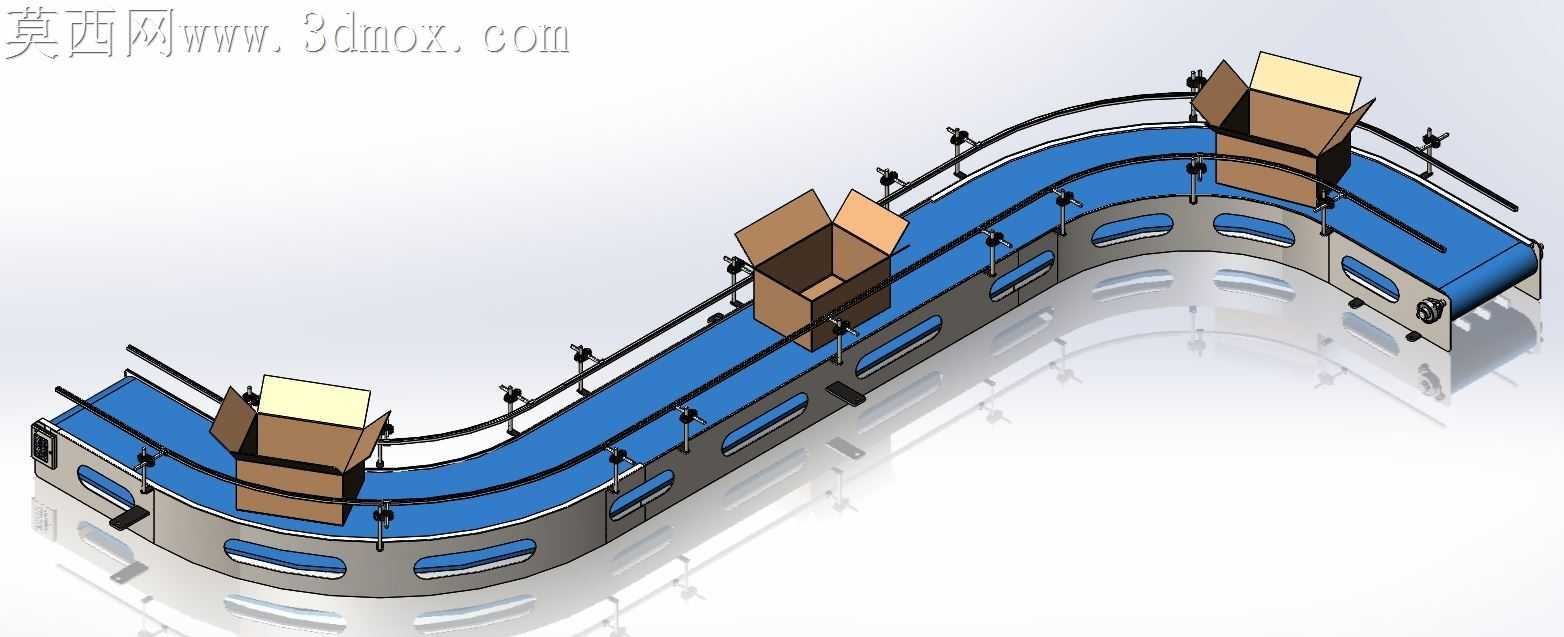

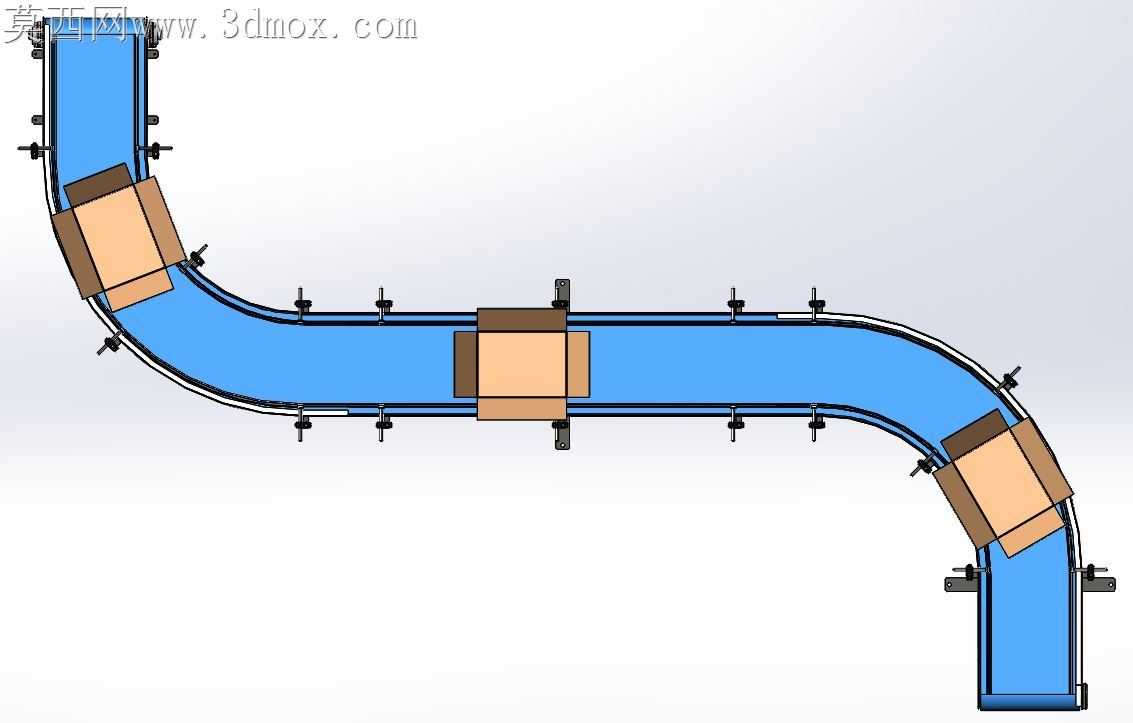

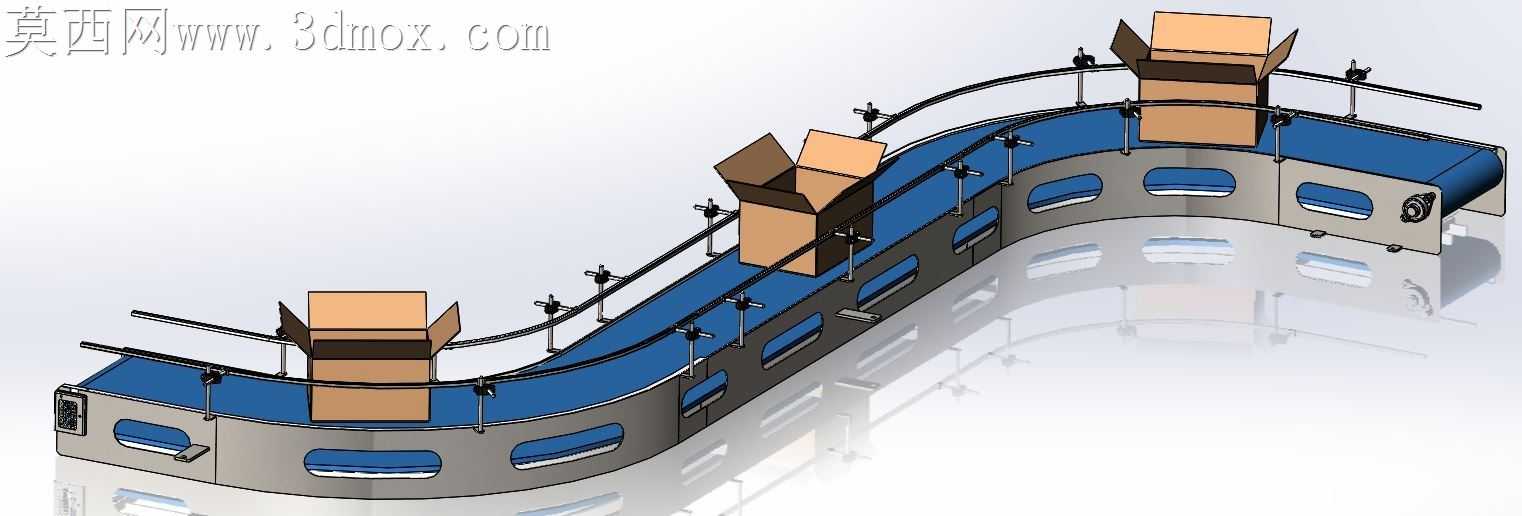

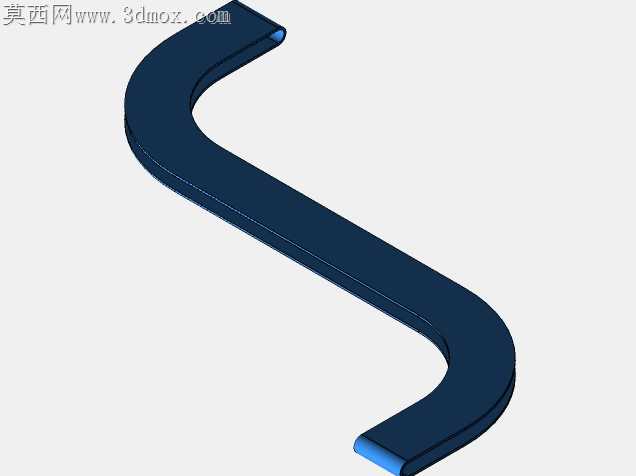

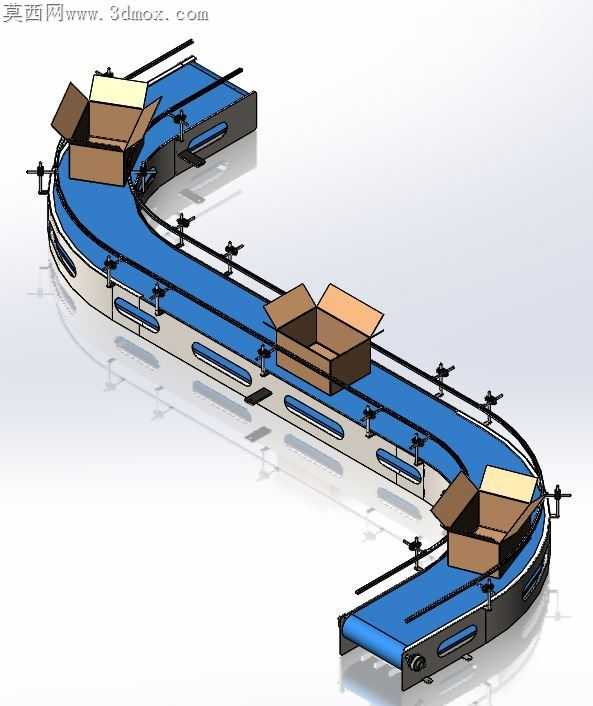

本作品为S型弯道纸箱输送设备的三维设计模型，采用主流三维机械设计软件完成全参数化建模，整体建模过程严格遵循机械设计规范，对设备各组成部件进行了1:1等比例还原，确保各零部件之间的装配关系准确无干涉。模型整体呈现连续S形弯道布局，可在有限的车间场地内实现输送路径的灵活转向，适配生产车间内多工序间的物料流转布局需求，无需额外增设多段直线输送设备即可完成纸箱从上游加工设备到下游包装工位的转运衔接。在材质渲染表现上，模型对不同部件的材质属性进行了区分设置：输送皮带采用深蓝色哑光橡胶材质，还原工业皮带的防滑耐磨质感；设备主体机架采用银灰色金属哑光材质，模拟钣金折弯成型的机架表面处理效果；侧边的导向护栏、调节支架等部件采用深黑色工程塑料与金属结合的材质表现，纸箱模型则还原了瓦楞纸板的浅棕褐色纹理与折叠成型的结构细节，整体渲染效果真实直观，可清晰分辨各部件的功能分区。结构设计层面，该S型输送机采用模块化分段设计，每段弯道与直线段衔接处设置有可调节的张紧机构，可根据皮带长期运行后的松弛状态进行张紧度调整，保障皮带运行平稳不打滑；机架侧边等距布置有可调节导向支架，可根据输送纸箱的尺寸规格调整护栏间距，适配不同大小的瓦楞纸箱输送需求；设备底部预留有安装固定孔位，可直接与车间地面或设备支架进行固定安装，提升设备运行时的稳定性。设计思路上，该模型聚焦包装生产环节的纸箱转运痛点，通过S型弯道布局压缩输送线的占地长度，在保障输送效率的同时提升车间空间利用率，模型完整还原了设备的装配逻辑，各零部件均可单独拆解查看结构细节，可直接用于设备方案展示、结构优化参考以及生产加工前的干涉校验，为同类弯道输送设备的设计提供了直观的三维参考依据，能够帮助设计人员快速理解S型输送机的布局逻辑与结构组成，缩短同类设备的开发设计周期。
