轻便折叠款电动踏板车三维结构设计

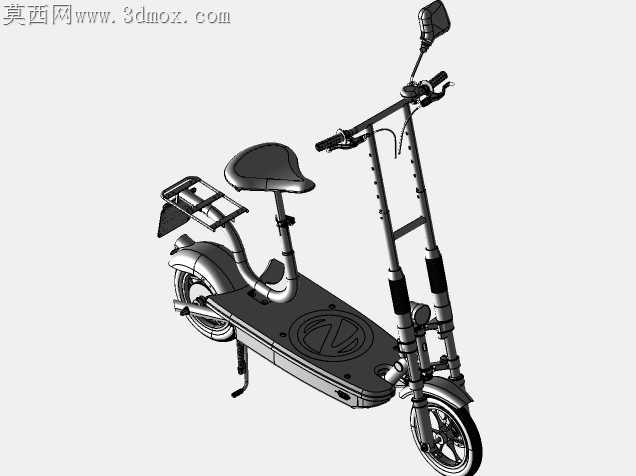

做这个电动踏板车模型的时候，一开始是想做适配城市短途通勤的轻便款，所以建模最先卡的是整车的宽度阈值，毕竟要考虑进电梯、塞地铁角落的使用场景，踏板宽度没做太宽，刚好能放下成年人双脚的尺寸，边缘做了微弧收边，避免剐蹭裤腿。车架部分没选全包裹的塑料外壳方案，而是保留了金属立管的外露结构，一来建模的时候能减少不必要的曲面拼接工作量，二来实际生产里这种结构维修更换配件更方便，立管上的减震胶圈特意做了分层的环形纹理，不是光溜溜的圆柱，装配的时候能和上下管段做过盈配合，不会出现骑行久了松动晃荡的问题。车座的曲面调了快十版，一开始做的是纯平面，坐上去压强大硌腿，后来顺着坐骨的受力轨迹把座面中间做了微凹，边缘做了向下的弧度收边，连座下的支撑弹簧都做了可动的装配限位，不是焊死的固定结构，后期渲染的时候给弹簧加了金属哑光材质，和黑色的PU座面形成质感差。车把部分的后视镜特意做了可旋转的关节结构，装配的时候能调整任意角度，把套做了细微的颗粒纹理，渲染的时候加了一点点橡胶的磨砂质感，不会像光面塑料那样显廉价。后轮的挡泥板和后货架是连在一起的一体式结构，建模的时候特意把连接处做了加厚的圆角过渡，避免应力集中断裂，货架的栏杆间距刚好能卡住常规的外卖箱绑带，日常买个菜挂个袋子也不会滑下去。脚撑的位置做了内收的角度，停车的时候不会突出太多绊到路人，撑脚的触地面做了加大的橡胶垫，停在光滑瓷砖上也不容易打滑。走线的位置都藏在了立管的内部，外观看不到杂乱的线材，建模的时候特意在立管内壁留了走线的空腔，装配的时候线材不会和活动部件摩擦破损。前轮的挡泥板做了短款设计，刚好能挡住日常骑行溅起来的泥水，不会太长蹭到轮胎，前叉的减震结构做了双段式的视觉分层，渲染的时候给减震内管做了亮面镀铬材质，外管做了磨砂黑，层次一下子就出来了。踏板表面的防滑纹没做太复杂的图案，就是顺着脚踩的方向做了浅凹槽，既能防滑，日常清理的时候拿布一擦就干净，不会藏污纳垢。整个模型的装配配合都留了合理的公差间隙，不会出现零件穿模的问题，连车把上的刹车把手都做了按压的活动角度限位，不是死固定的摆件，不管是用来做结构展示还是实训教学参考，都能清晰看到每个部件的衔接逻辑，材质调试的时候特意区分了塑料、橡胶、金属三种不同的质感，没有全用统一的哑光材质，渲染出来的效果更贴近真实量产车的状态，不会像玩具模型。
