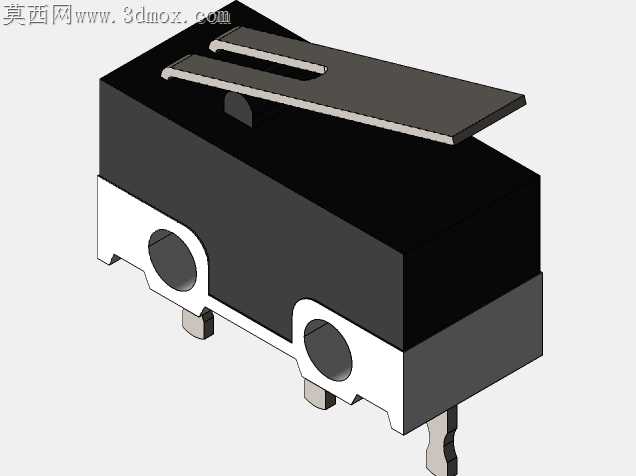

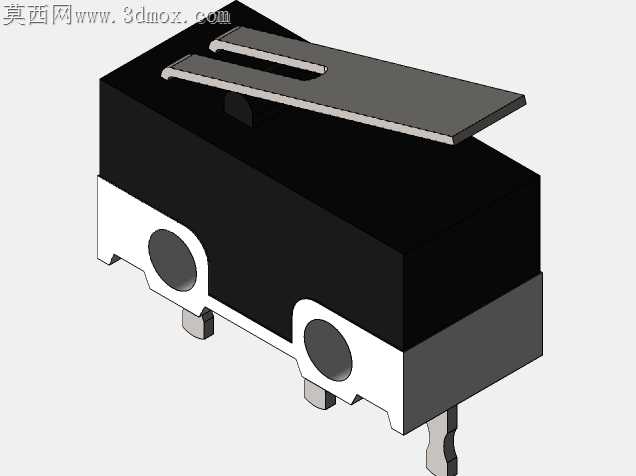

带杠杆式超微型微动基本开关结构设计

这次做这个超小型微动开关的建模，最开始是想还原市面上常用的D2F系列杠杆款的实际装配状态，没有直接照着 datasheet 拉尺寸硬堆，反而先拆了手里的实物样件摸清楚每个零件的配合公差。一开始画基座的时候，特意把两个安装孔的沉台深度做了0.1mm的余量，毕竟实际注塑件出来会有拔模斜度，要是完全按标称尺寸做，后期装配仿真的时候插引脚就会出现干涉。那个黑色的基座主体，边角的R角没做统一数值，靠近引脚出线的位置R角放大到0.3mm，是考虑到实际注塑的时候熔胶走料不会在尖角处缺料，而和上盖扣合的位置R角压到0.1mm，保证扣合之后缝隙均匀不会晃。杠杆弹片的部分是最费时间的，一开始直接画成平直的薄片，后来按动仿真的时候发现按压行程到后半段会出现应力集中的弯折断点，反复调了三次曲面弧度，把杠杆和内部动触点接触的位置做了一个微凸的压痕，不是完全平的面，这样按压的时候力的传导会顺着弹片的弧度分散，不会在根部出现硬折。引脚部分没有做成简单的直插片，特意把和基座嵌合的位置做了倒刺结构，模拟实际生产里引脚压入塑壳之后的防拉脱效果，三个引脚的间距严格留了2.54mm的标准间距，方便后期画PCB的时候直接调用封装。材质调试的时候，基座的黑色塑壳没直接用纯黑材质，加了一点点细微的磨砂颗粒质感，反光度调到15%左右，还原真实尼龙加纤材质的哑光质感，金属杠杆和引脚部分，给了一点点拉丝的纹理，不是镜面亮银，毕竟实际冲压出来的五金件表面是有细微冲压纹路的，触点位置单独给了一点点高反光的银质材质，区分开普通铜基材和触点的材质差异。做装配配合的时候，内部的动簧片和静触点之间留了0.08mm的预压行程，不是刚好挨上，这样模拟实际开关的触发手感，按下去的时候能有清晰的触发段落感，不会出现虚位。上盖和基座的扣位，特意做了0.05mm的干涉量，仿真扣合的时候能有卡扣卡入的阻尼感，不会一拿就散。其实做这个模型最开始是为了给电子实训的学生做结构演示用，所以没做过多的外观美化，反而把很多生产里会遇到的工艺细节都融进建模里，比如塑壳的拔模斜度统一做了1.5度，五金件的折弯圆角都按冲压工艺的最小R值来设，不会出现理论上能画出来但实际生产做不出来的直角折弯。甚至连杠杆表面的那个长槽，都没随便画个凹槽应付，槽的宽度刚好是实际量产里冲压模具的刀口宽度，槽边的毛刺预留位也做了0.02mm的微小凸起，还原真实冲压件的边缘状态，这样导出的模型不管是做结构演示还是3D打印手板验证，都能直接用，不会出现和实物尺寸对不上的问题。
