复古镂空木质齿轮传动挂钟设计

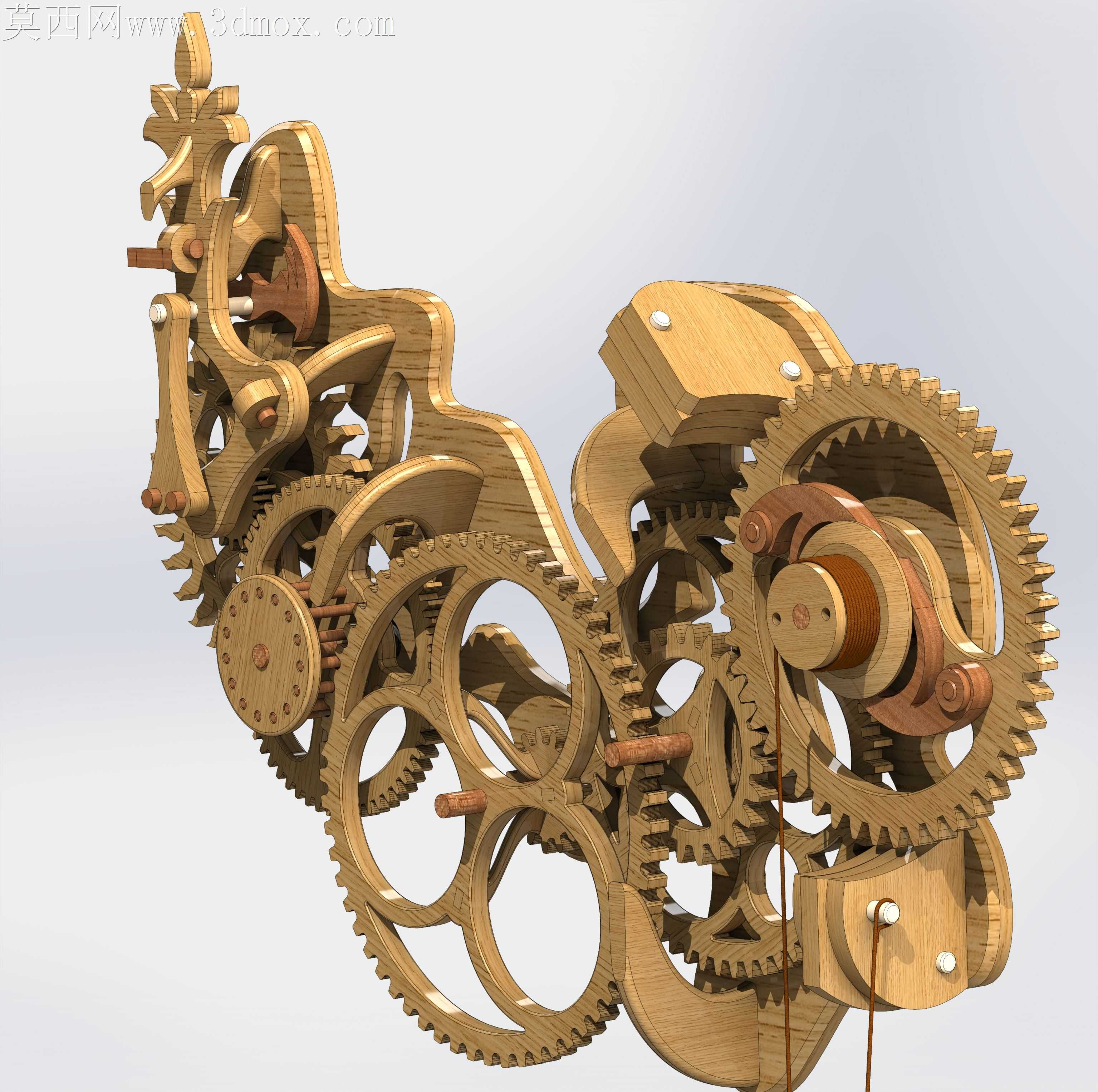

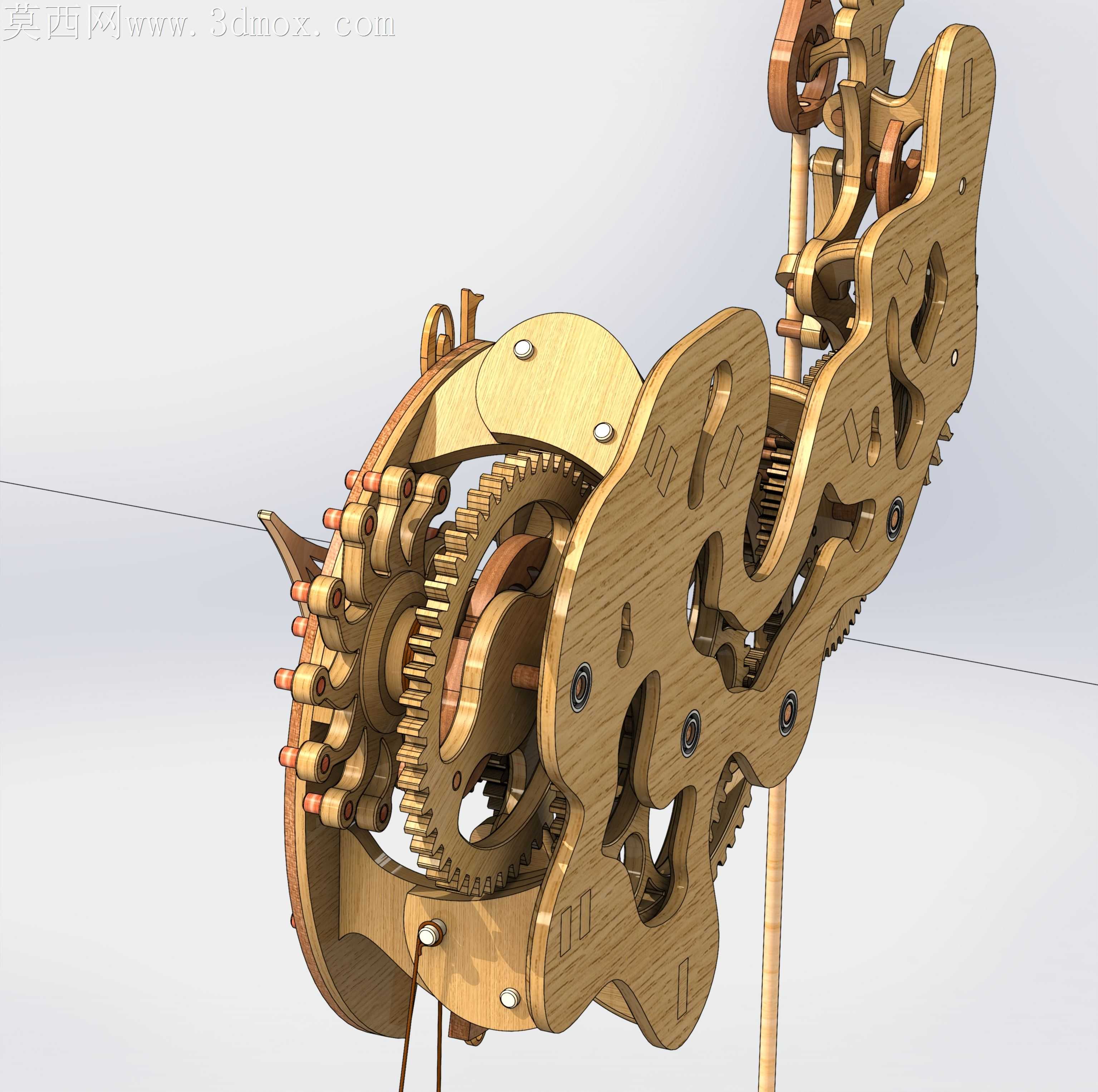

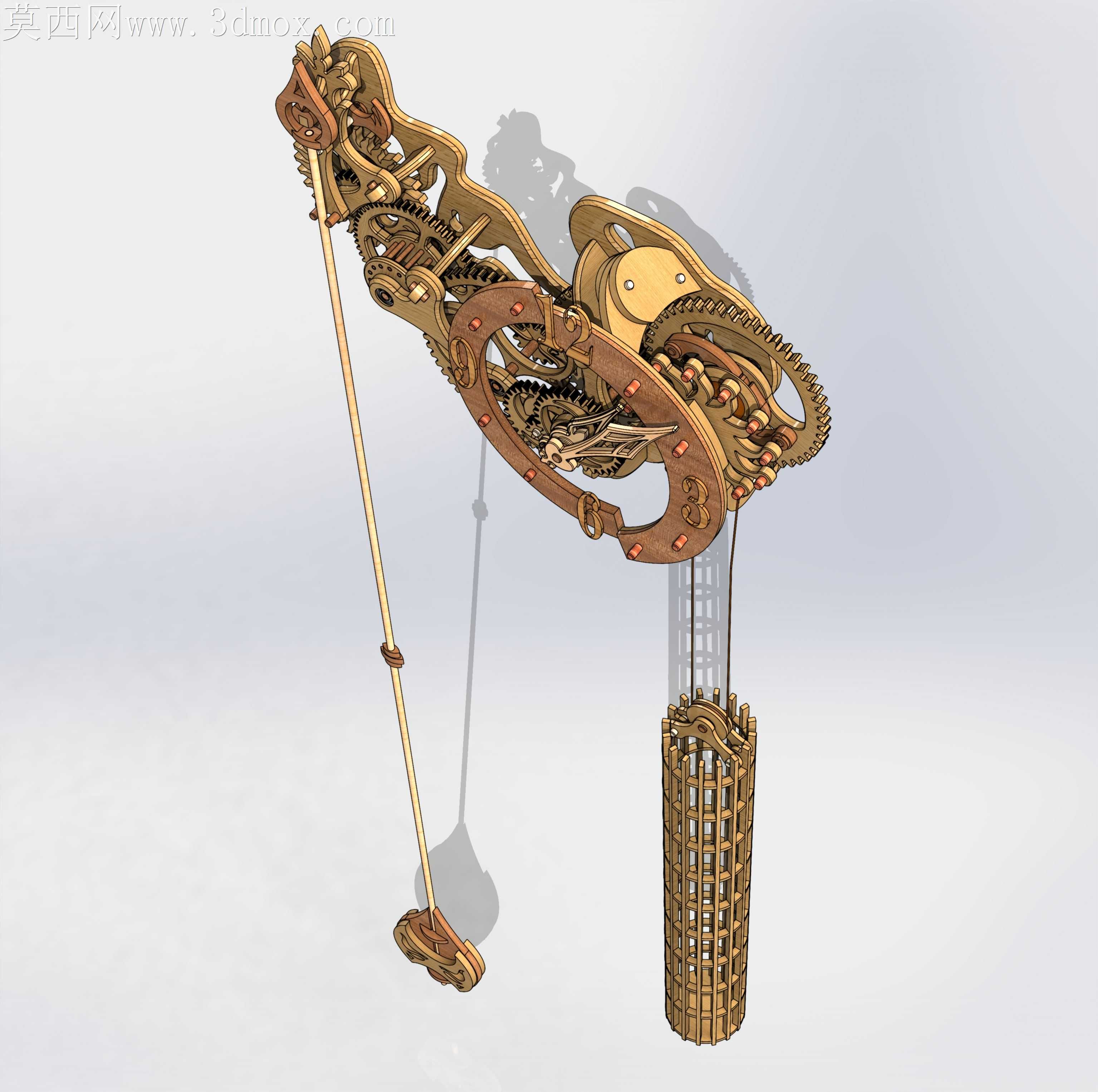

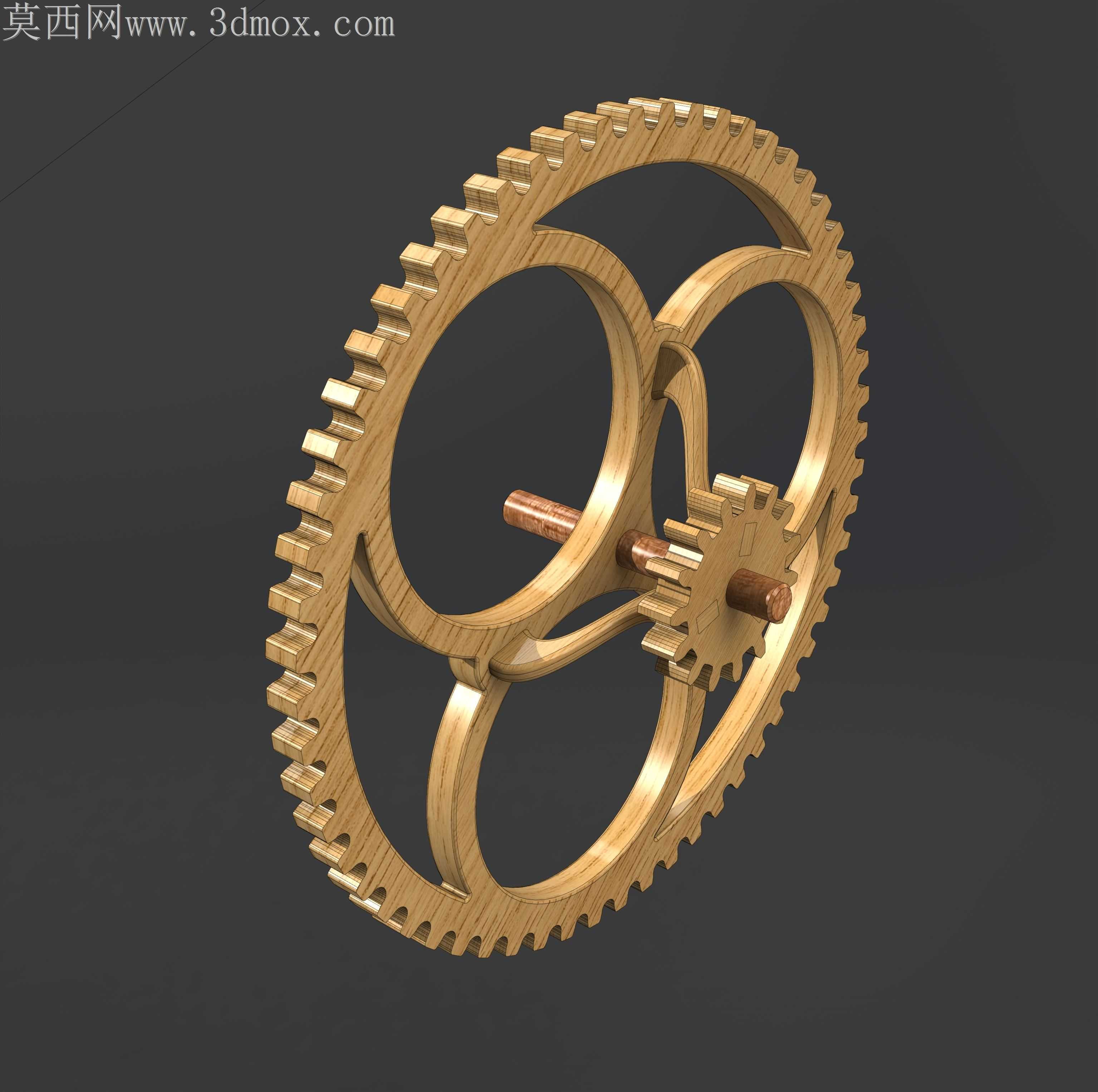

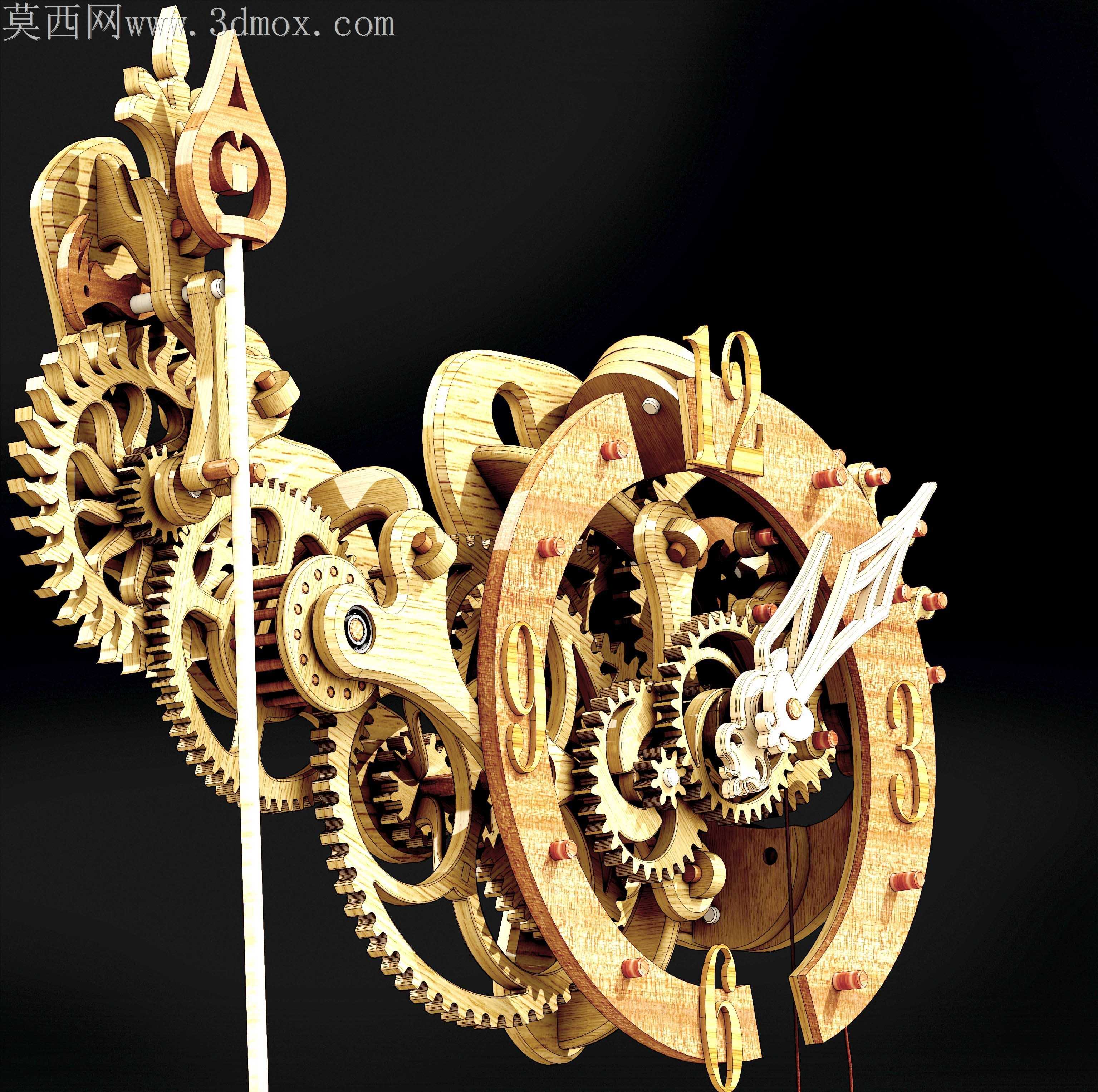

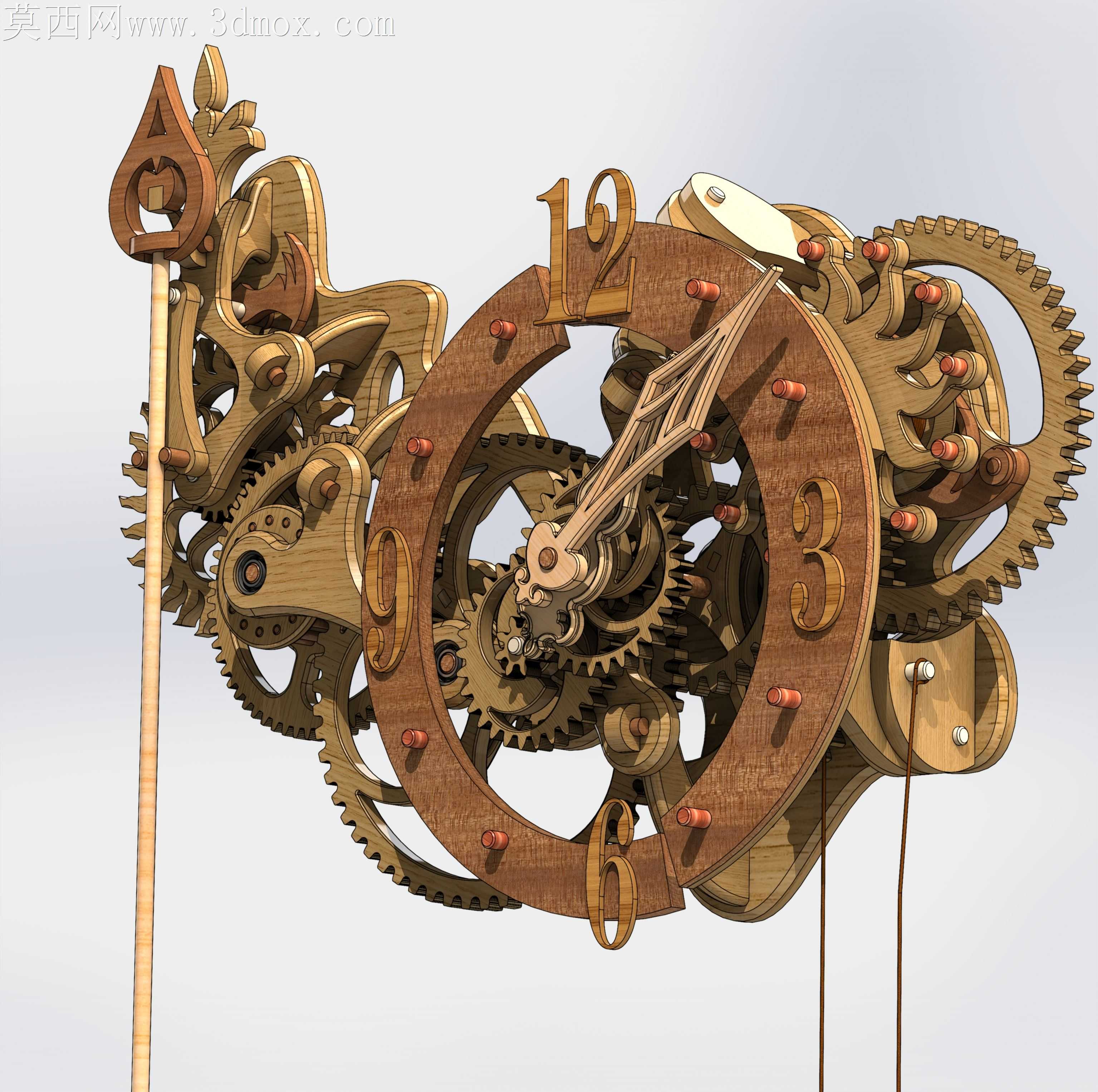

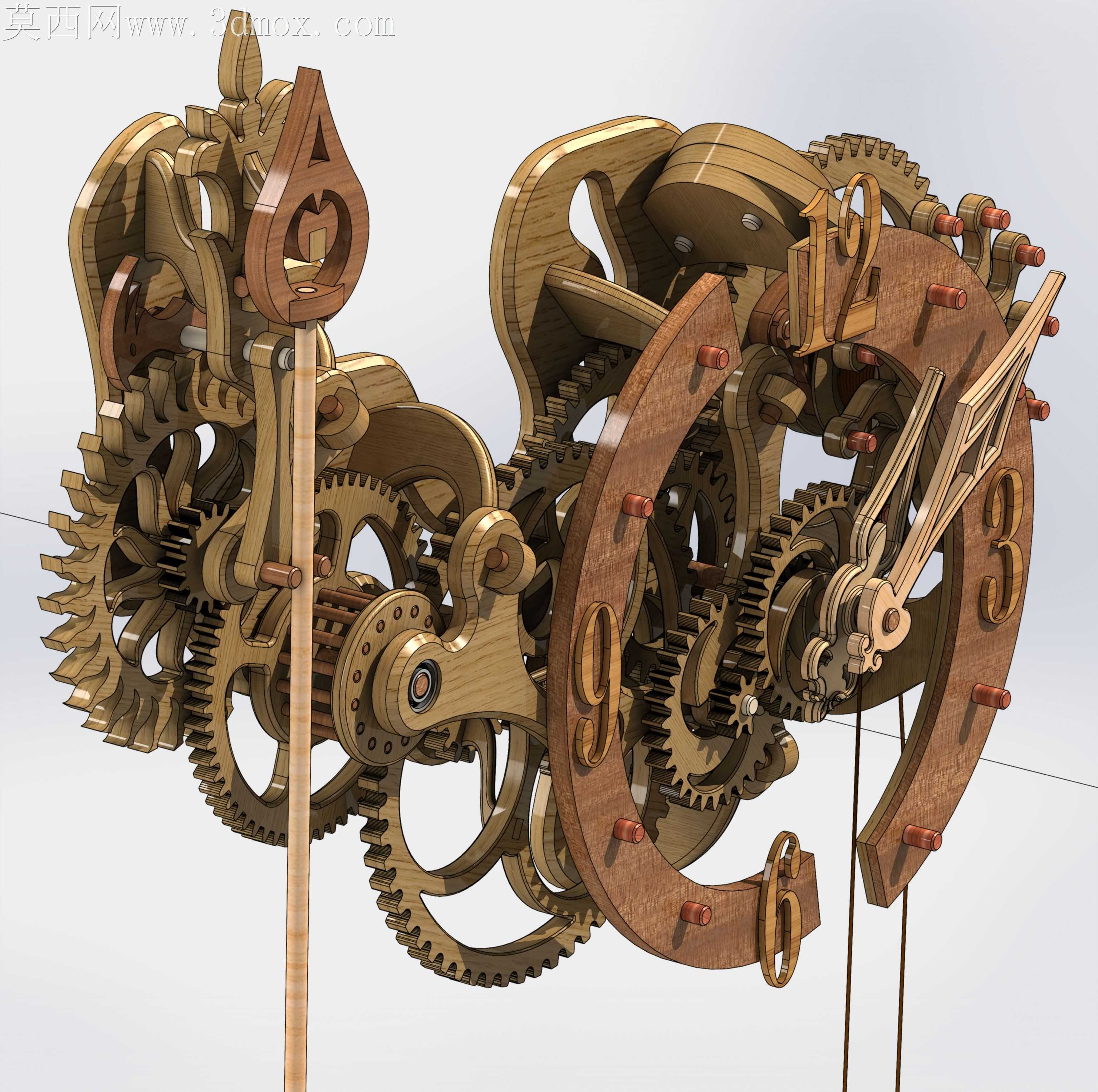

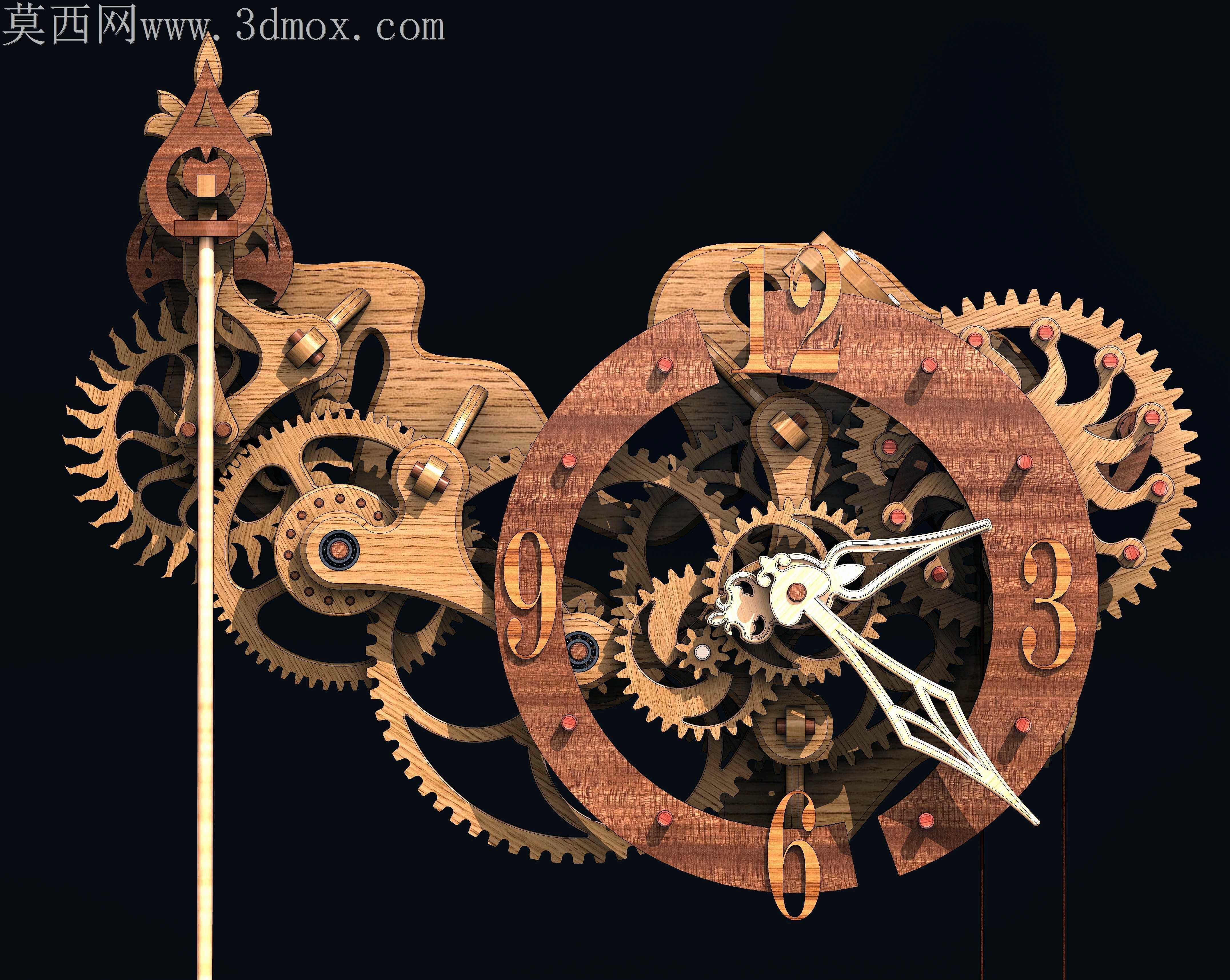

做这个木质齿轮钟的建模时，最先敲定的是加工适配的核心思路，毕竟是给激光切割和跳汰锯下料准备的，所有零件都得是平面板材可切割的形态，不能搞那种需要多轴铣削的复杂曲面，不然普通木工爱好者根本做不出来。最开始画齿轮的时候，没直接用标准渐开线齿形，特意把齿顶和齿根的圆角放大了0.3mm，一来是激光切割木质板材的时候，尖角位置容易烧糊留焦痕，圆角能减少热影响区的瑕疵，二来木质零件的啮合间隙不能像金属齿轮那样卡太死，木材受温湿度影响会有轻微胀缩，留够间隙才能避免卡齿。钟盘的数字造型没选常规的印刷字，直接把12、3、6、9四个数字做成了和钟盘一体的切割件，数字边缘做了15度的斜切面模拟立体浮雕感，其实就是在切割路径里加了斜边雕刻的参数，不用额外粘接零件，省了装配的麻烦。指针部分特意做了分层结构，时针和分针都是两层3mm椴木片叠粘，中间夹了0.5mm的铜箔片做装饰，建模的时候特意把指针的配重端做了加宽处理，不然木质指针太轻，走起来容易晃，配重块藏在齿轮后面，从正面完全看不到，不会破坏镂空的视觉效果。传动轮系的排布改了快五版，最开始把秒轮放在最外侧，结果转动的时候会挡住钟盘的数字，后来把所有传动齿轮都往钟盘中心靠，最外层只留装饰性的镂空齿盘，那些齿盘不参与传动，纯粹是做复古机械感的造型，齿形都做了不规则的复古修形，不是标准的工业齿轮齿距，看起来更有手工制作的粗糙质感。装配配合上，所有齿轮的轴孔都留了0.2mm的间隙，适配3mm的竹制销轴，建模的时候特意在每个齿轮的轴孔位置加了0.5mm深的沉台，用来嵌微型的黄铜轴套，减少木质孔位和竹轴的摩擦，不然转久了孔位磨大就会晃。材质调试的时候，木纹纹理选了直纹胡桃木和枫木的拼接效果，齿轮的边缘做了轻微的做旧烧边效果，模拟手工切割后打磨烤色的质感，光影特意打了侧顶光，让齿轮层叠的缝隙投出细碎的阴影，把镂空结构的层次感透出来。最有意思的是钟顶的装饰件，最开始做的是普通的尖顶造型，后来改成了带镂空花纹的水滴形装饰，里面藏了挂孔，挂墙的时候挂钉完全被挡住，正面看不到任何安装痕迹。整个模型所有零件都排好了板材切割的排版，没有多余的异形废料，哪怕是新手买了板材按图切割，打磨掉毛刺就能直接组装，不用额外做复杂的曲面加工，装完之后上一层木蜡油就能用，既能当实用的挂钟，也是很有机械感的家居装饰。
