气动式奶酪切割机三维结构设计

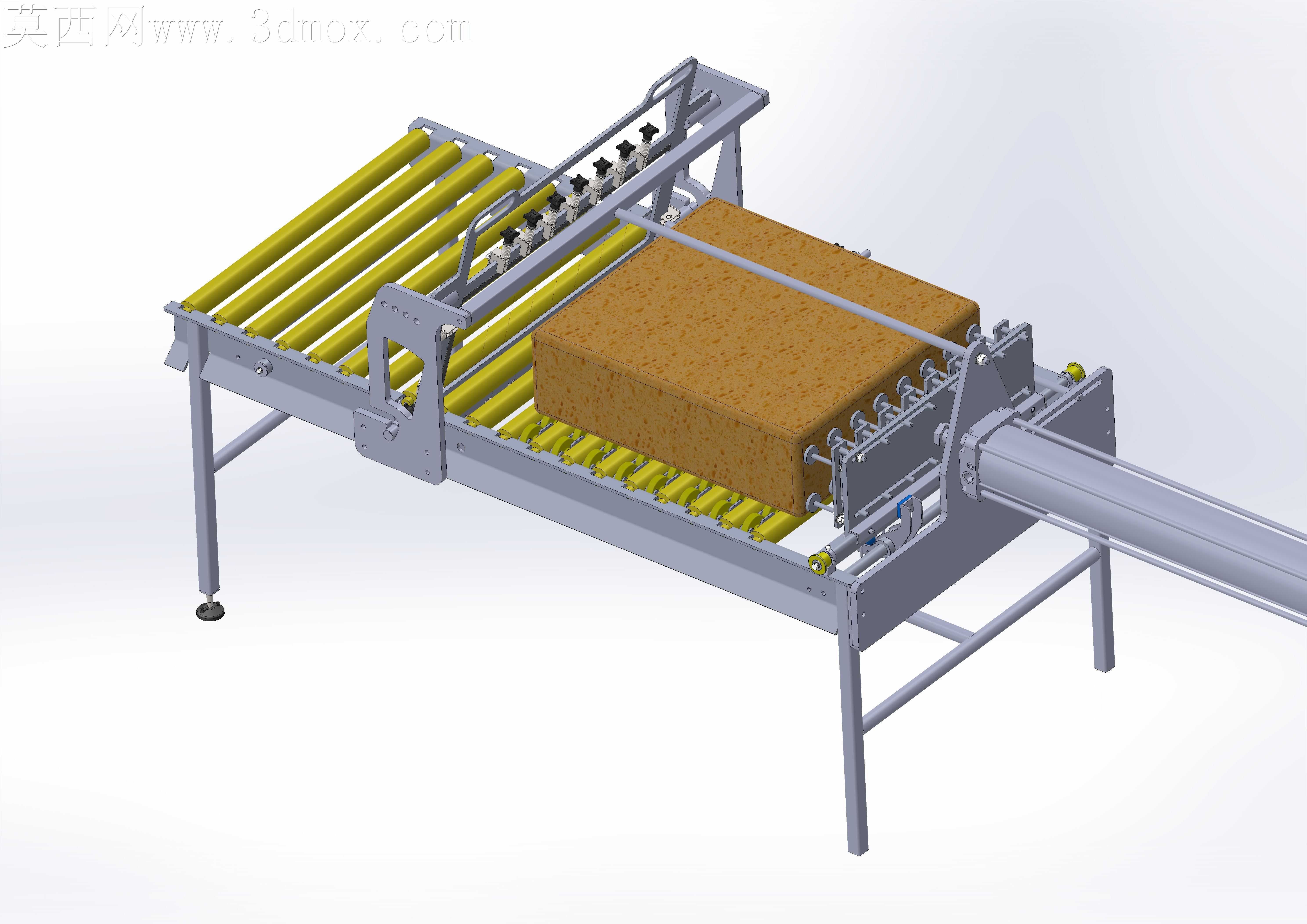

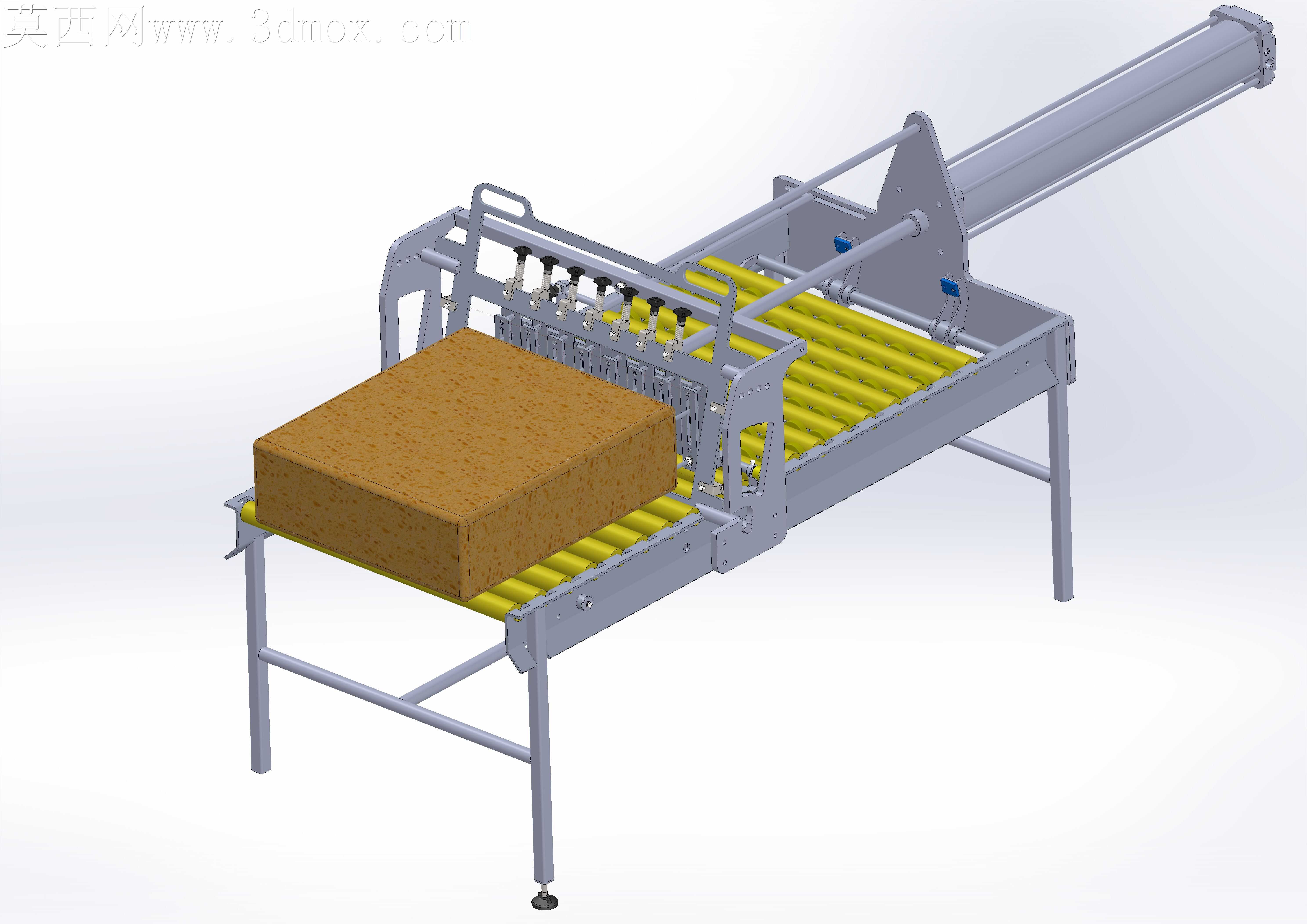

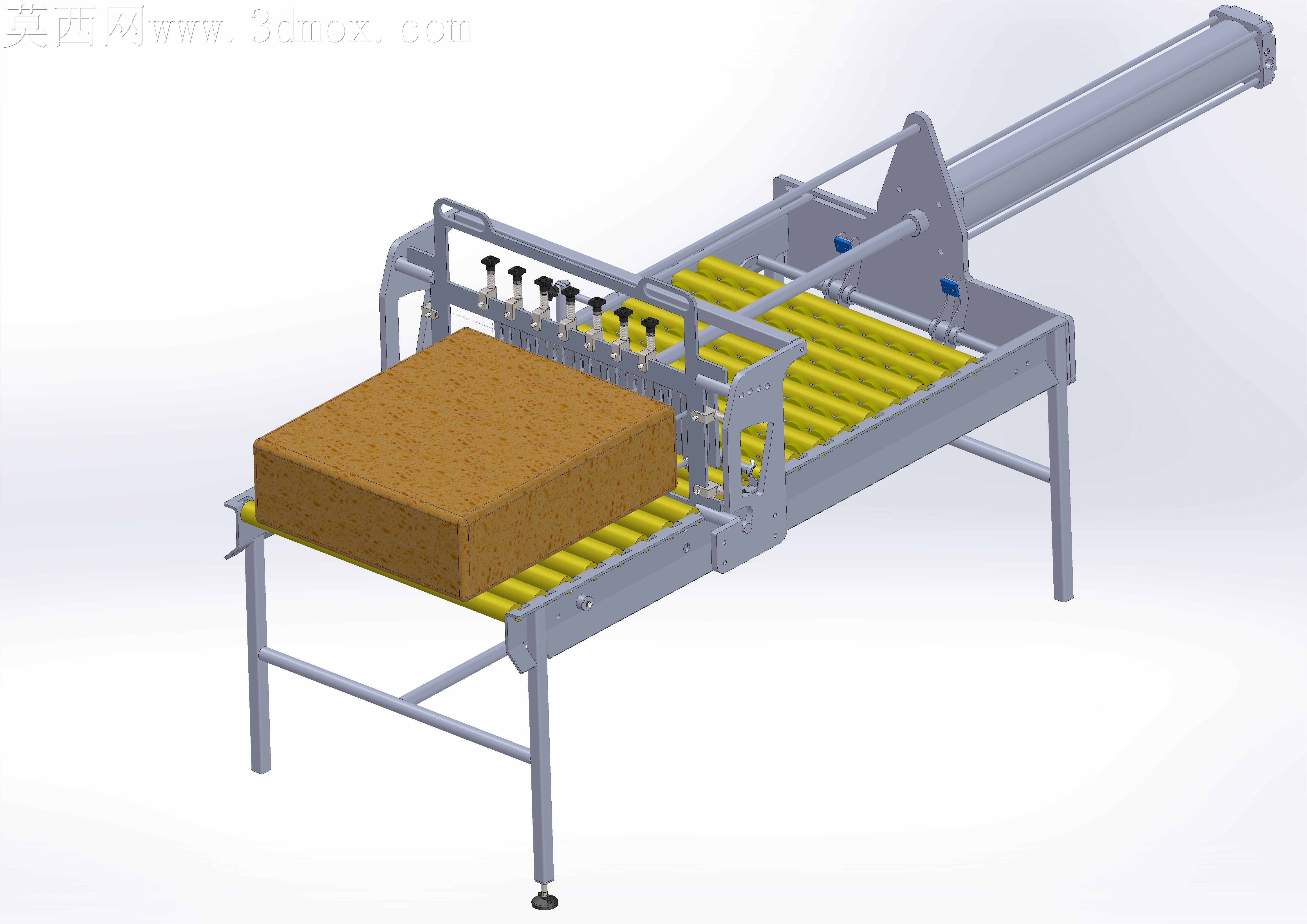

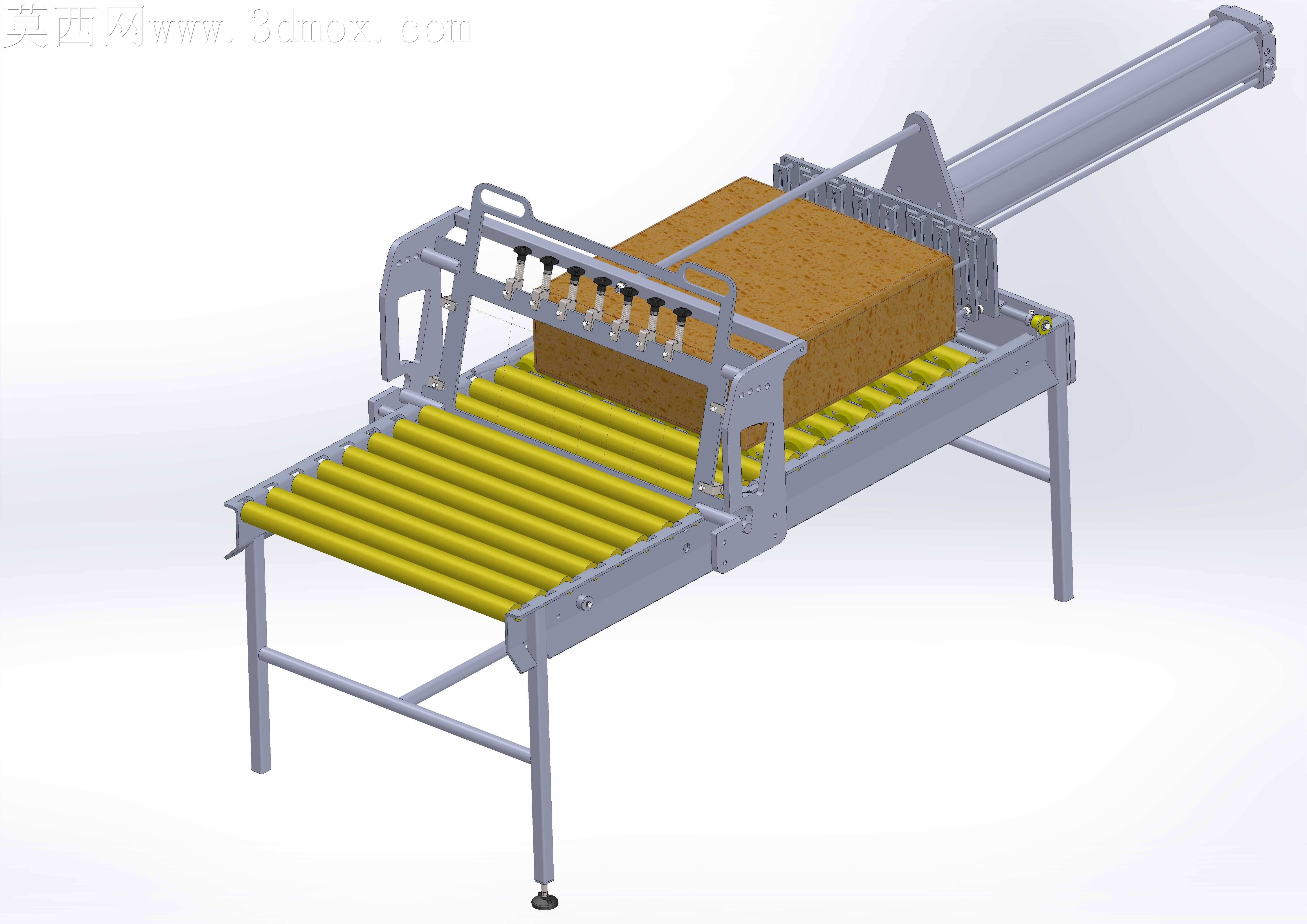

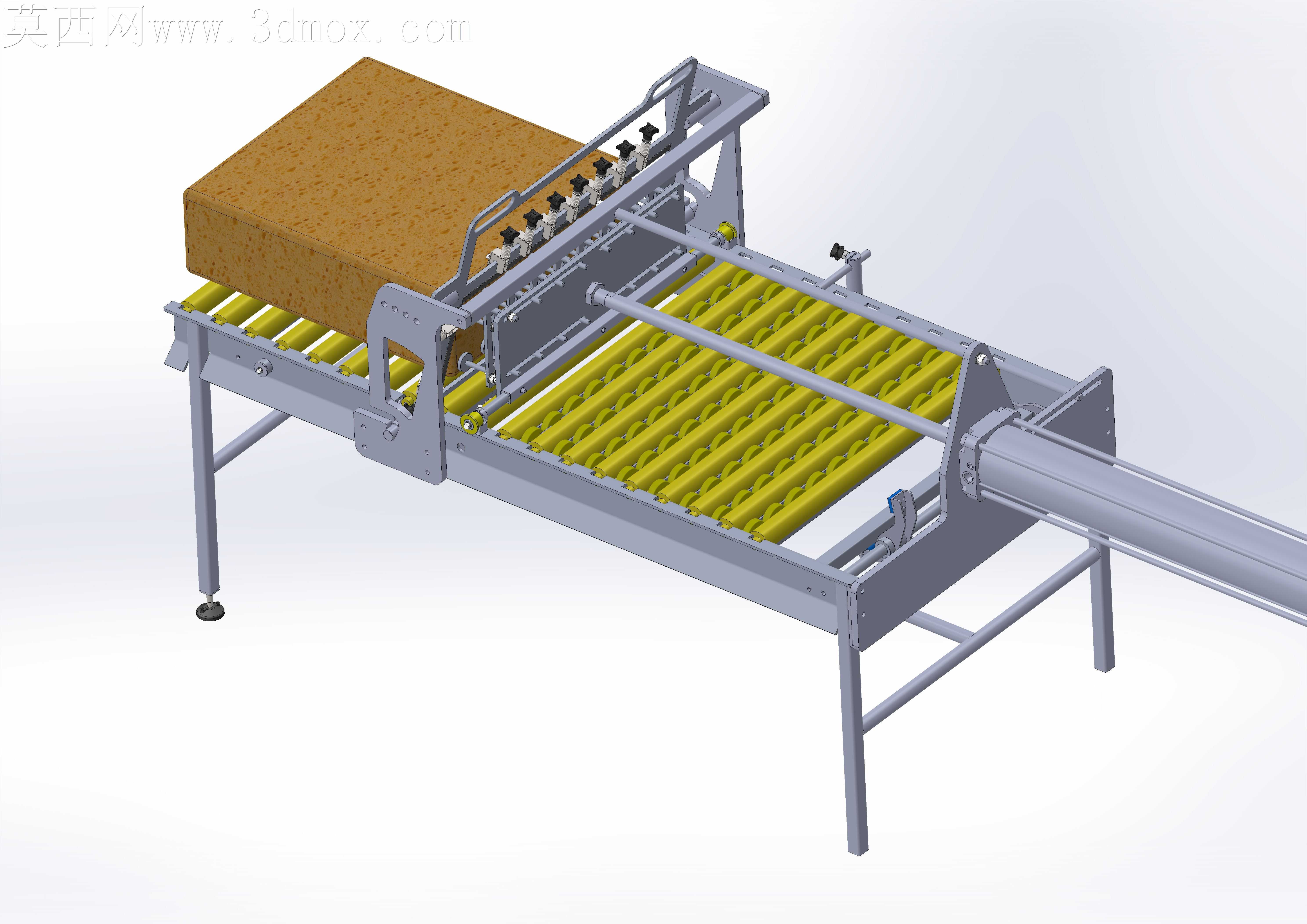

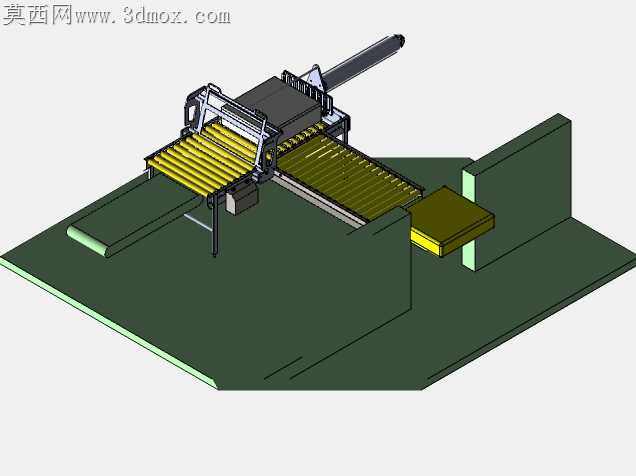

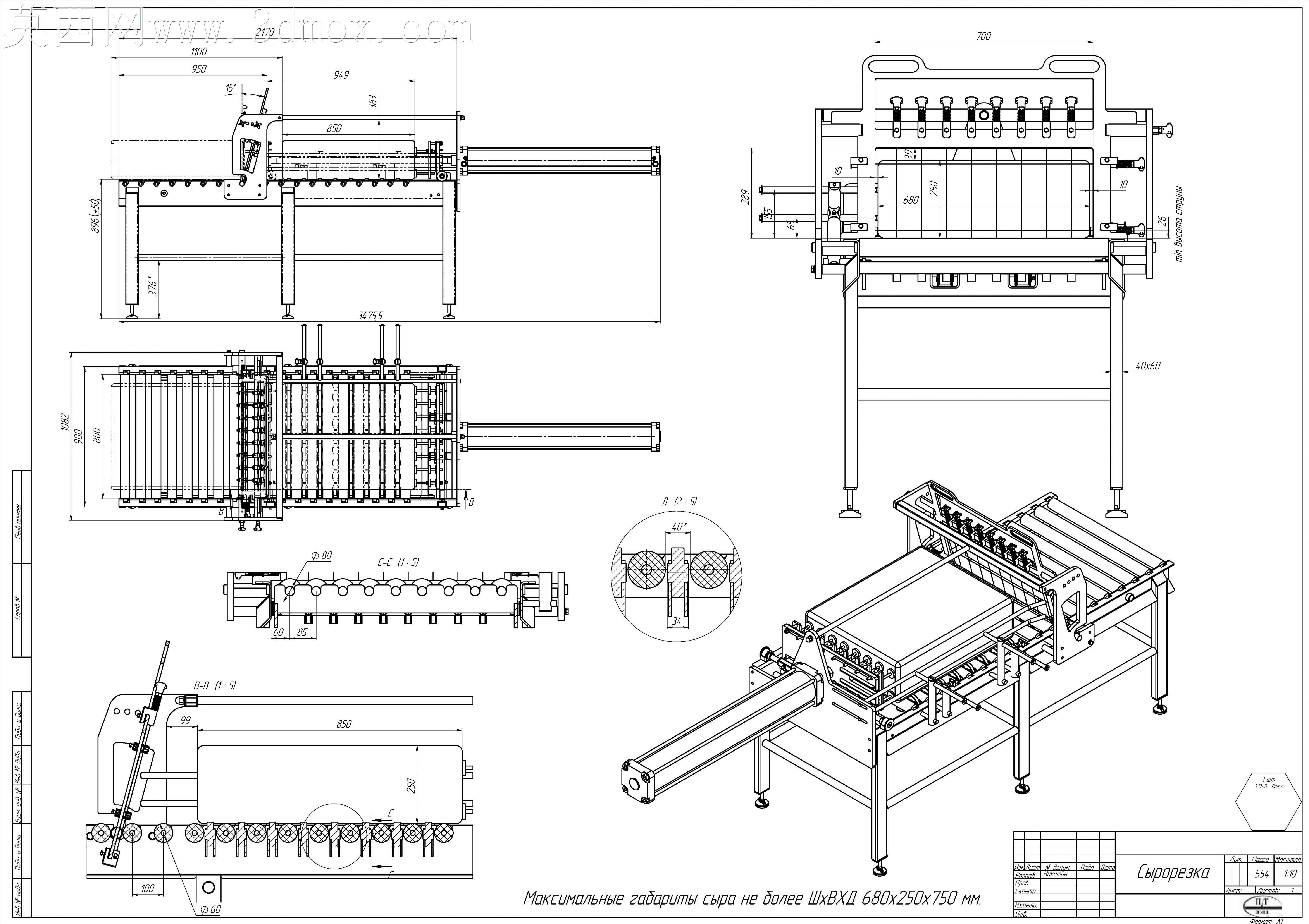

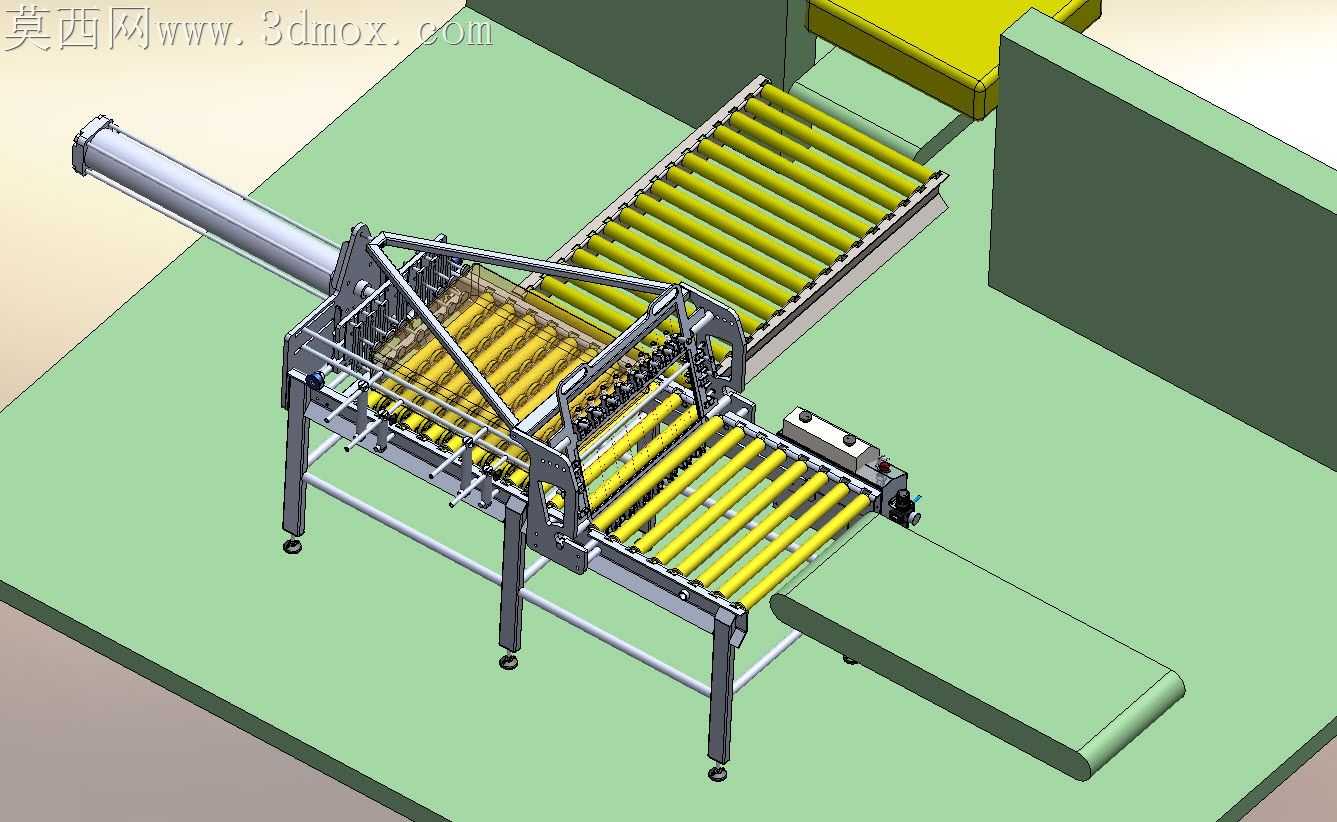

做这个气动奶酪切割机的建模时，最先锚定的是实际加工场景里的硬需求——要切的是850x750x250mm、重达85kg的大块奶酪，这种尺寸的料块靠人工推切根本稳不住，所以一开始就把机架的承重刚性放在建模优先级最前面。画机架型材框架的时候没选花哨的轻量化结构，特意把承托料台的横梁壁厚做了加厚处理，毕竟几十公斤的奶酪块放上去不能有半分形变，不然切出来的奶酪块厚度不均，后续分装就全乱了。料台表面特意做了微凸的导液弧面，建模的时候反复调了好几次曲面曲率，既不能太陡让奶酪块放上去打滑，又要保证切割时渗出来的乳清能顺着弧面流到侧边的集液槽里，不会积在台面上发黏影响后续进料。

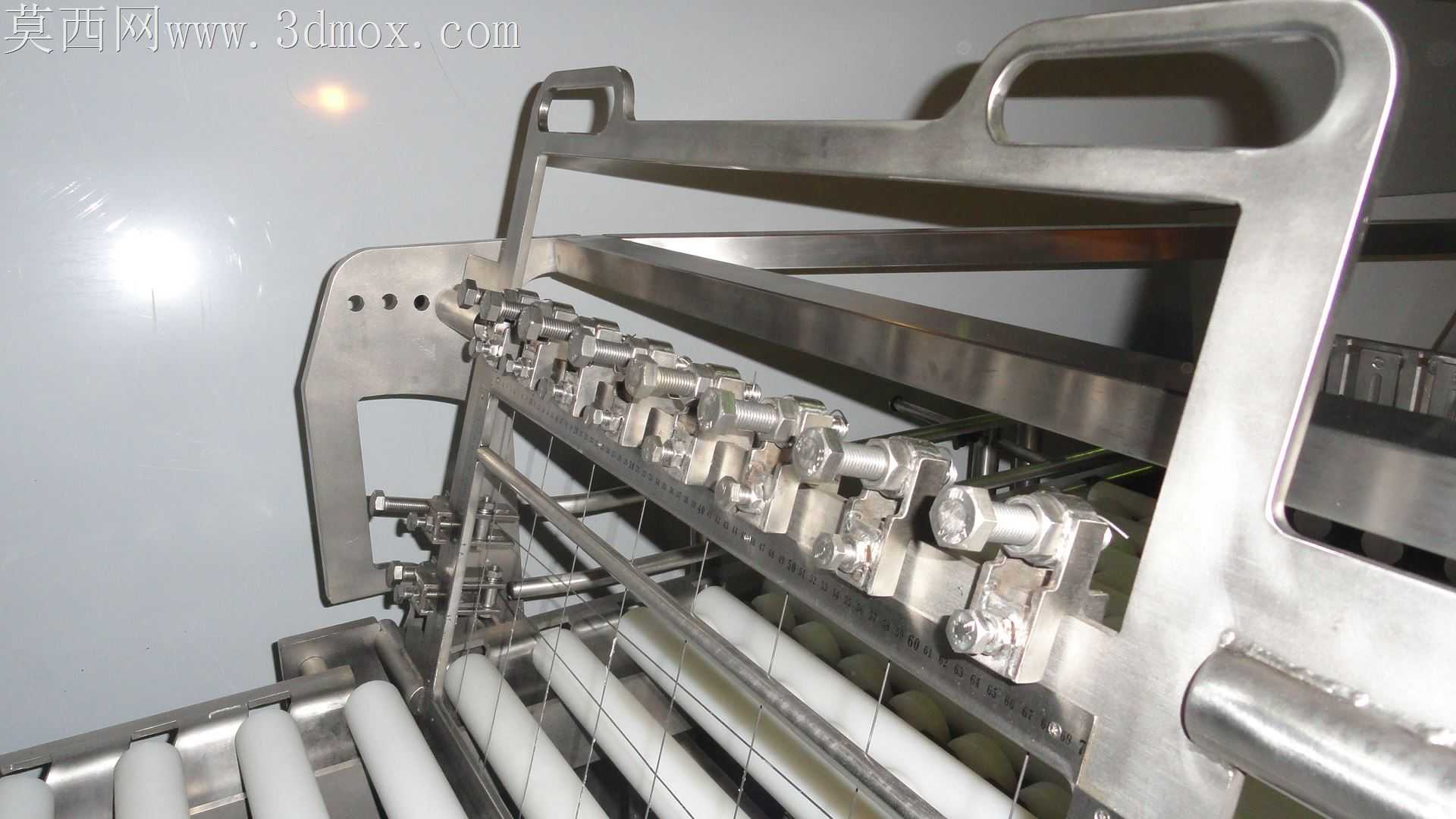

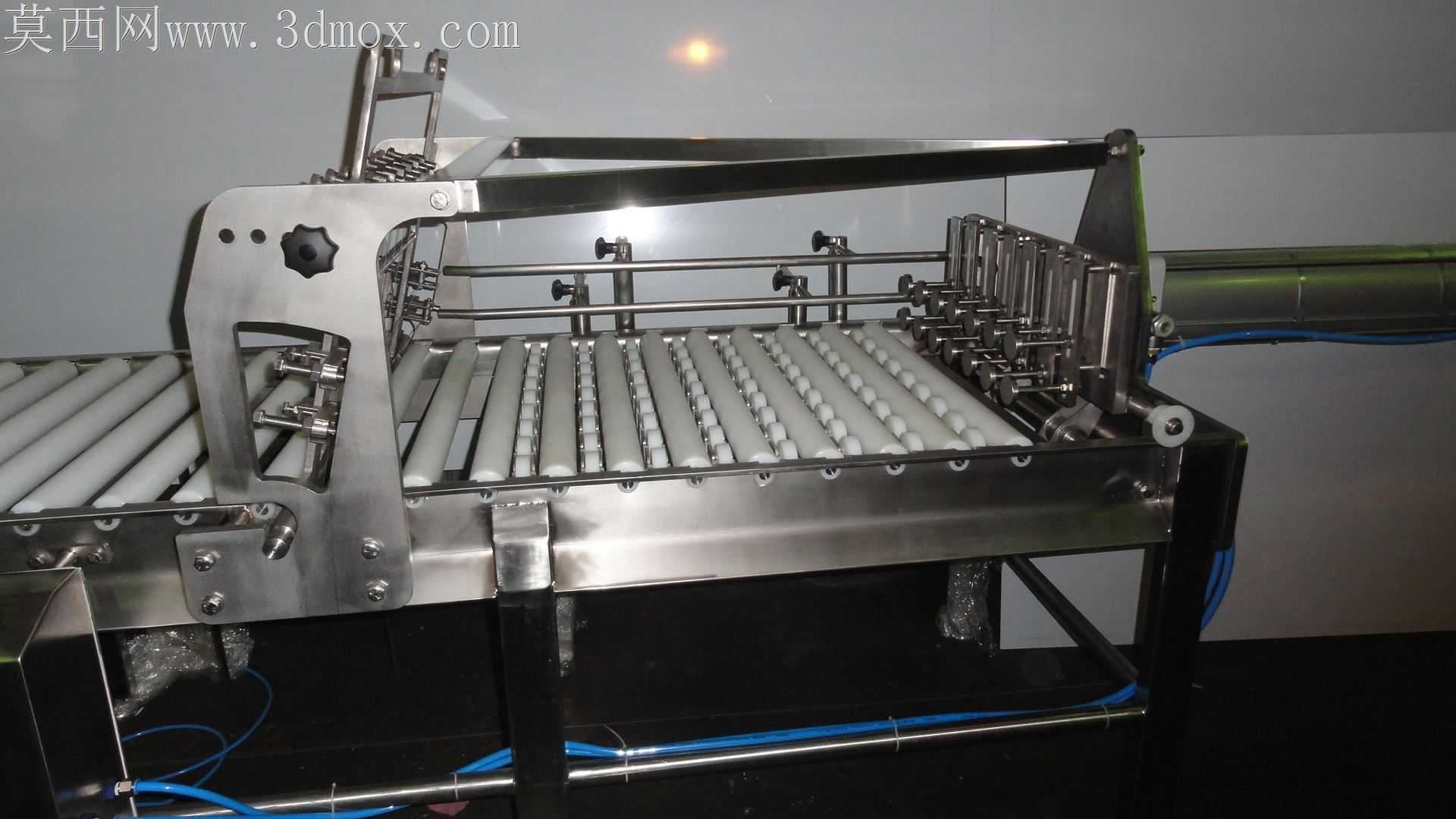

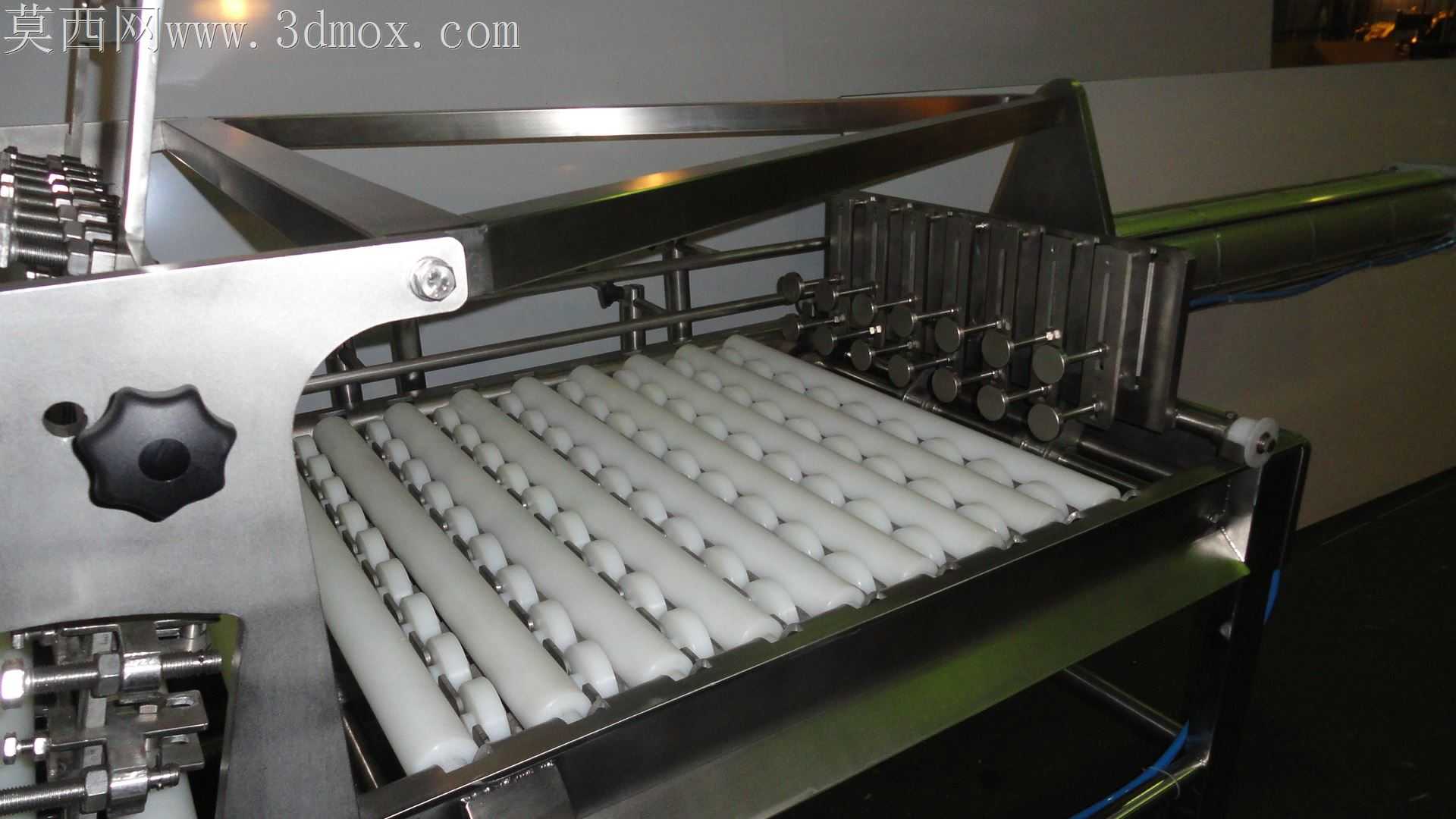

切割执行端选气动驱动不是瞎定的，食品加工场景里气动元件清洁度好维护，不会像液压那样有漏油污染食材的风险。建模的时候特意把气缸的安装座做了快拆式的卡槽结构，后期换不同行程的气缸或者维护密封件的时候，不用拆整个机架就能拧下固定销把气缸抽出来。切刀的固定结构也藏了细节，没做一体式的刀架，而是用了压条式的固定，刀刃磨损了只要松两个压紧螺丝就能换刀，不用整个刀架拆下来校准。

装配逻辑上特意留了公差冗余，料台两侧的导向轨和推料挡板的配合间隙调到了0.2mm，间隙太小的话奶酪低温下稍微有点凝脂就会卡滞，间隙太大推料的时候又会晃，切出来的切面歪歪扭扭。气动管路的走线槽是贴着机架内侧走的，建模的时候特意避开了切刀的运动行程和操作人员放料的操作位，不会出现管线被切刀刮破或者绊到操作人员的问题。

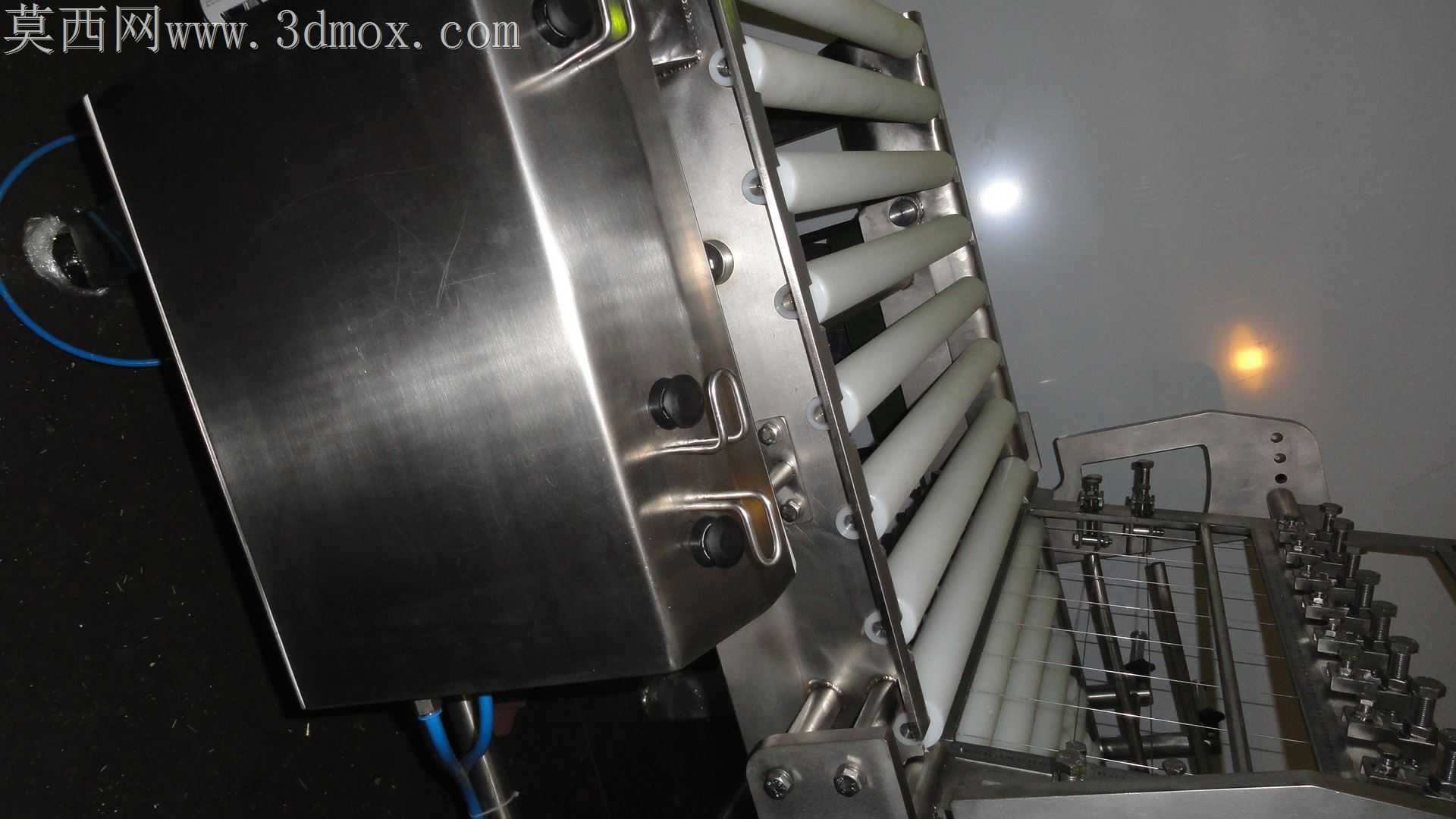

材质调试的时候没乱用金属质感，和食材接触的料台、切刀、推料板全调了食品级304不锈钢的哑光质感，特意把粗糙度压得很低，避免镜面反光太晃眼，机架部分用了喷砂铝合金的质感，区分开功能区域的同时也符合食品设备的清洁要求，光影调试的时候特意在切刀位置加了重点光源，能直观看到刀刃和料台的平行度，方便后期实际装配的时候校准刀隙。整个模型没有多余的装饰结构，每一处凸起和开孔都是为了实际拆装、清洁、操作方便，毕竟食品加工设备每天都要冲洗消毒，太多死角的话根本没法满足卫生要求，这种完全贴合实际生产需求的建模，比那些花里胡哨的概念结构实用太多。
