微型水力发电用两级螺旋齿轮变速箱设计

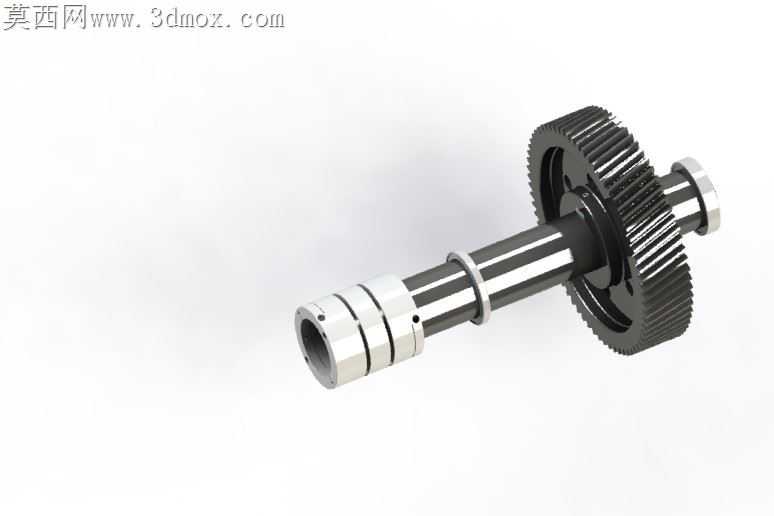

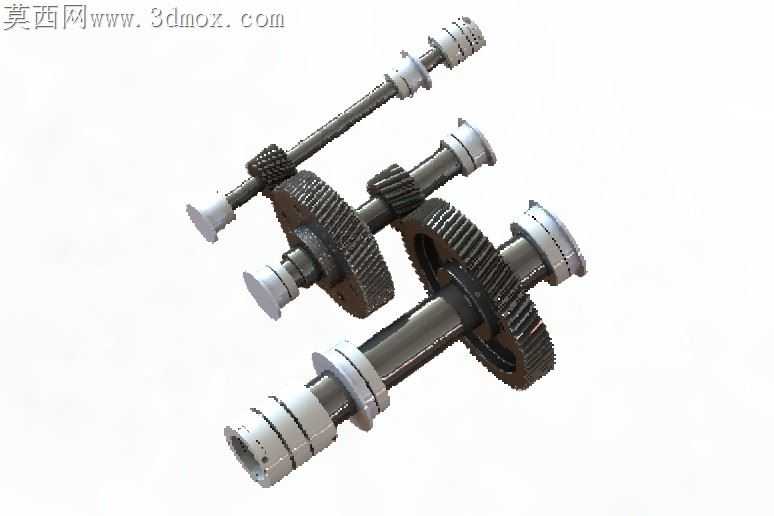

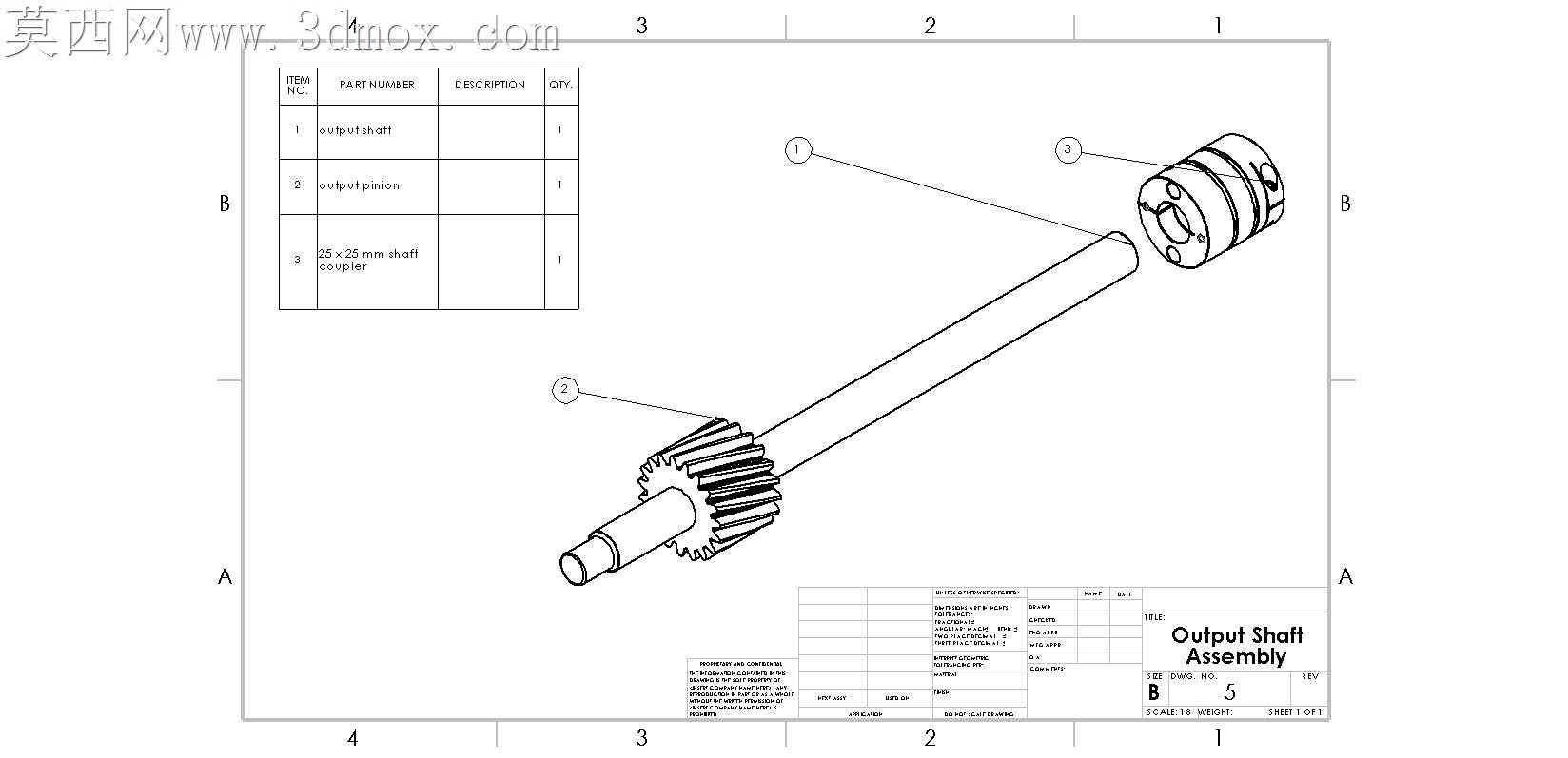

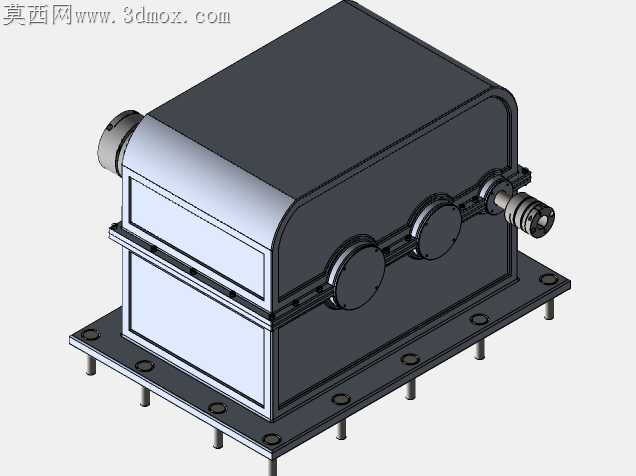

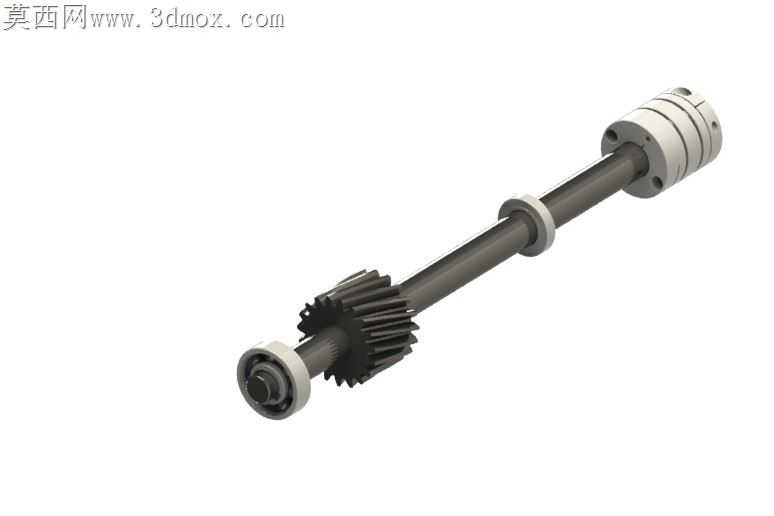

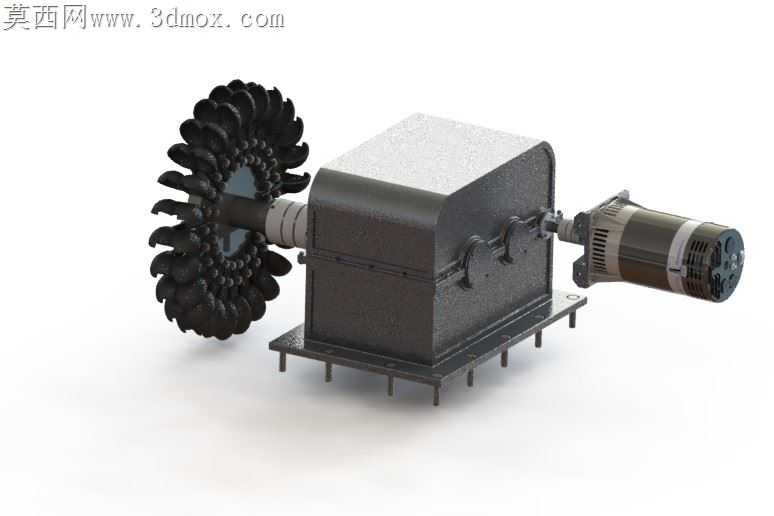

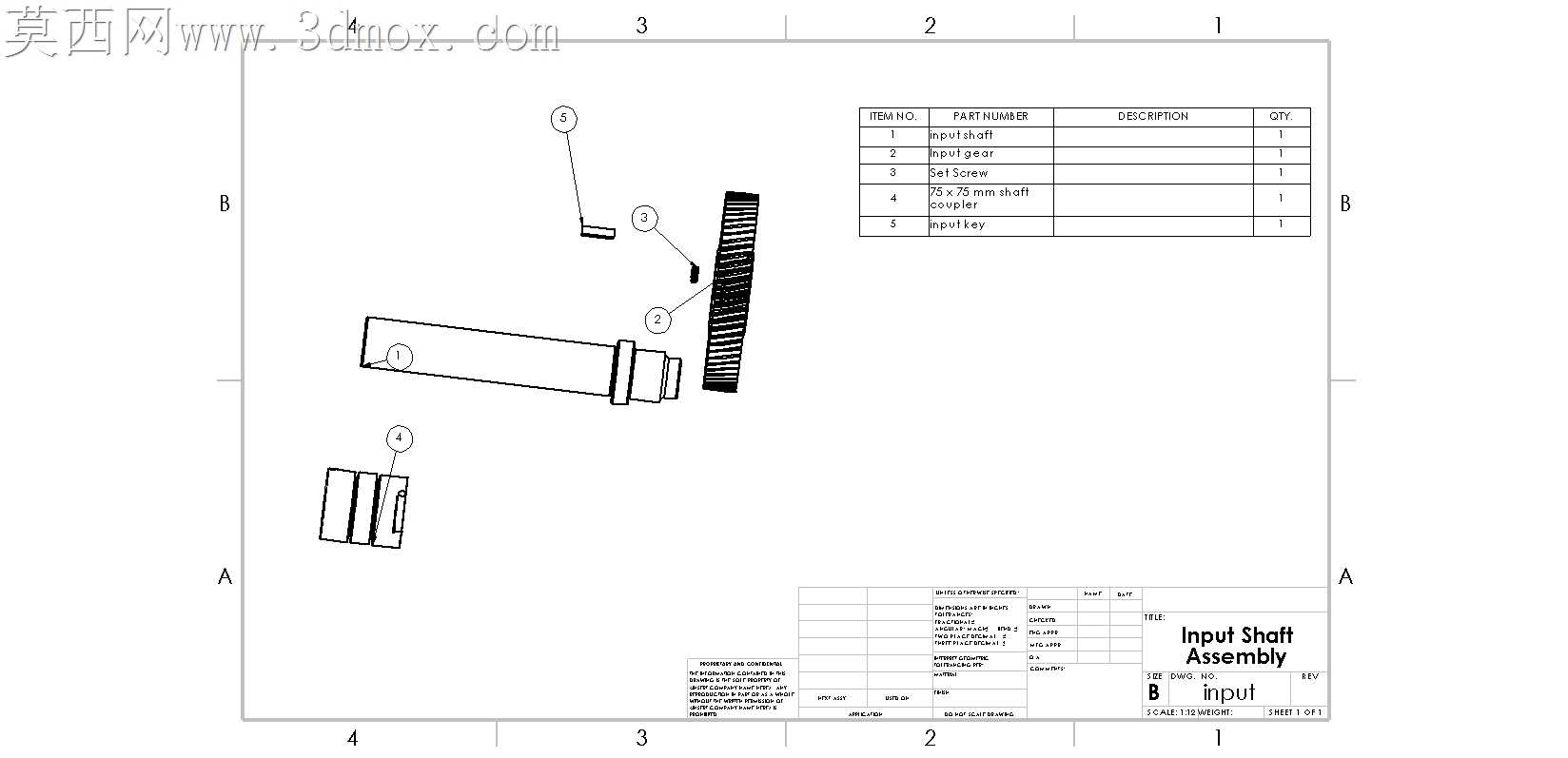

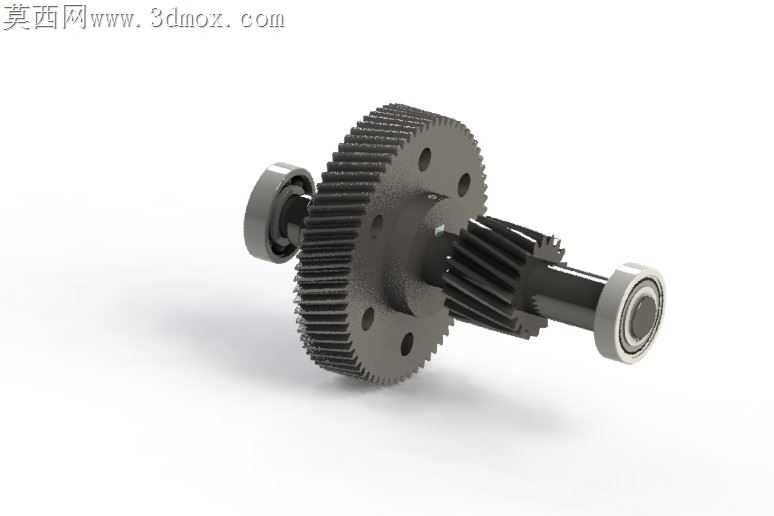

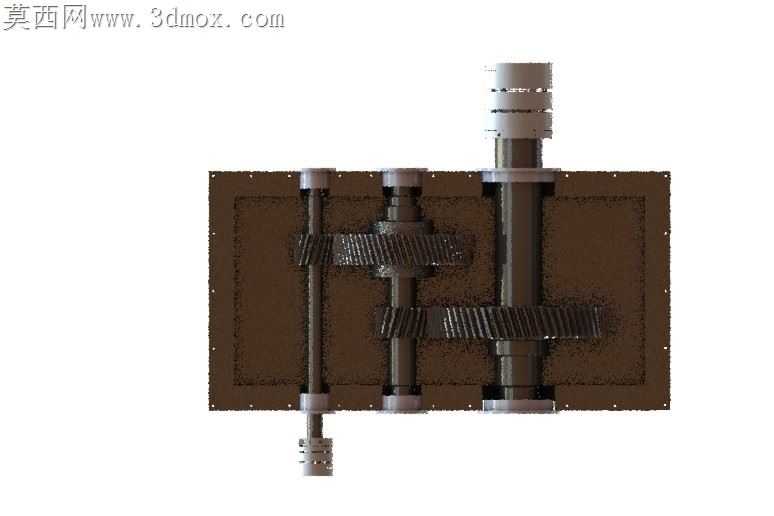

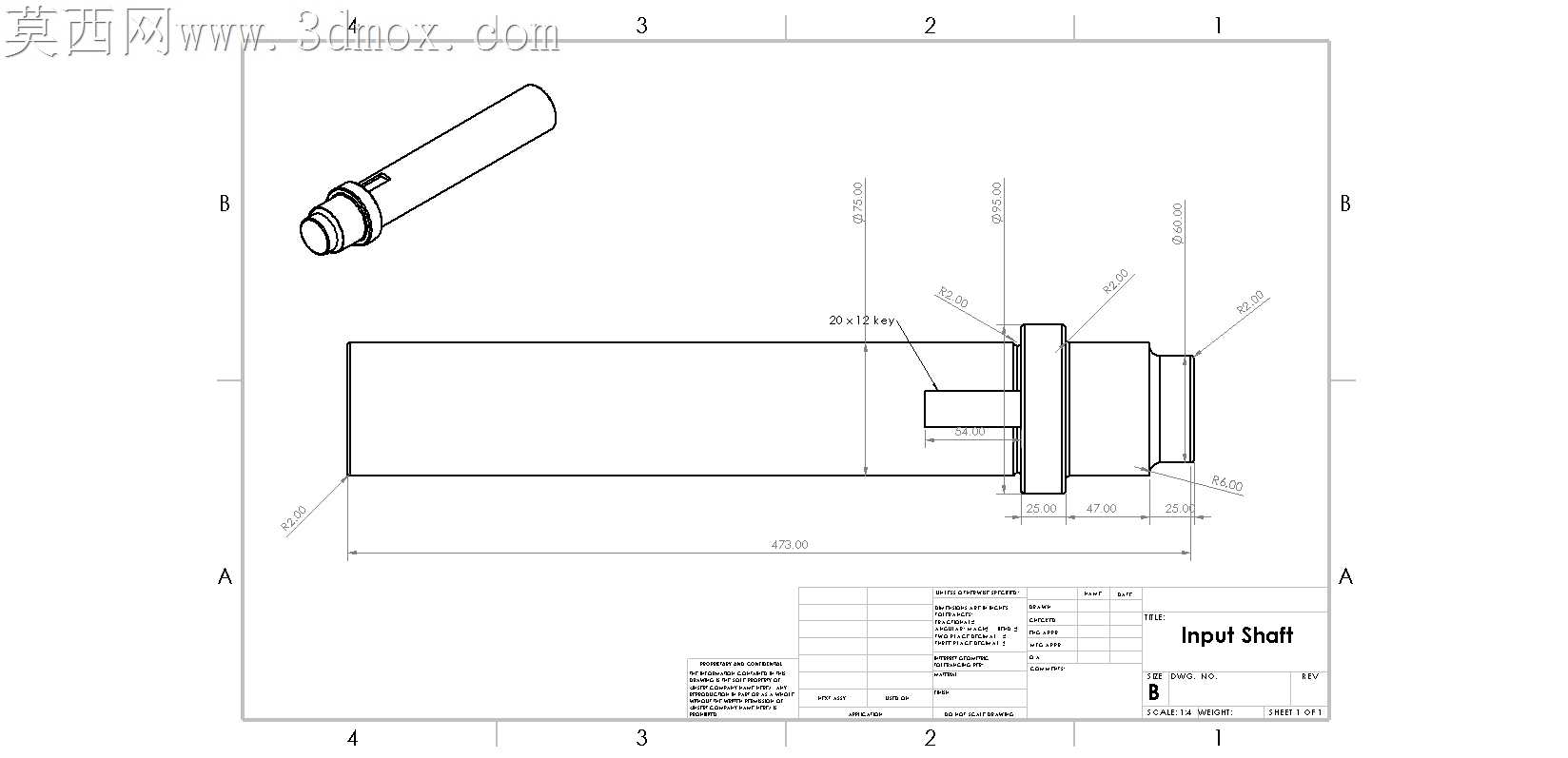

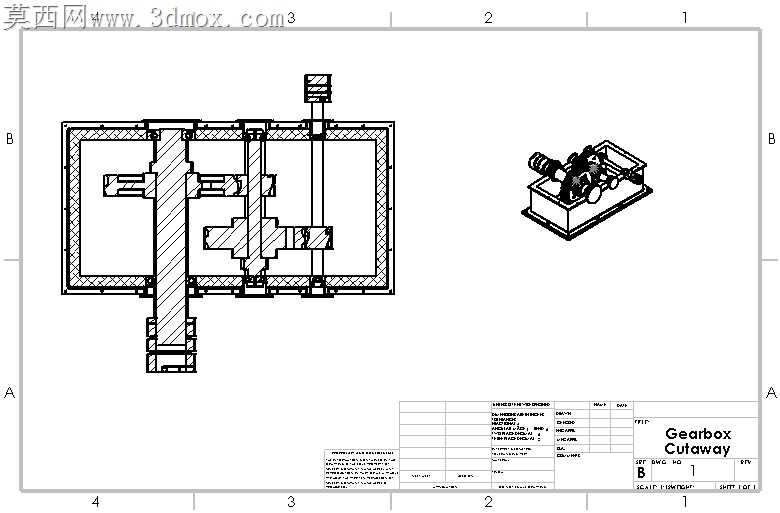

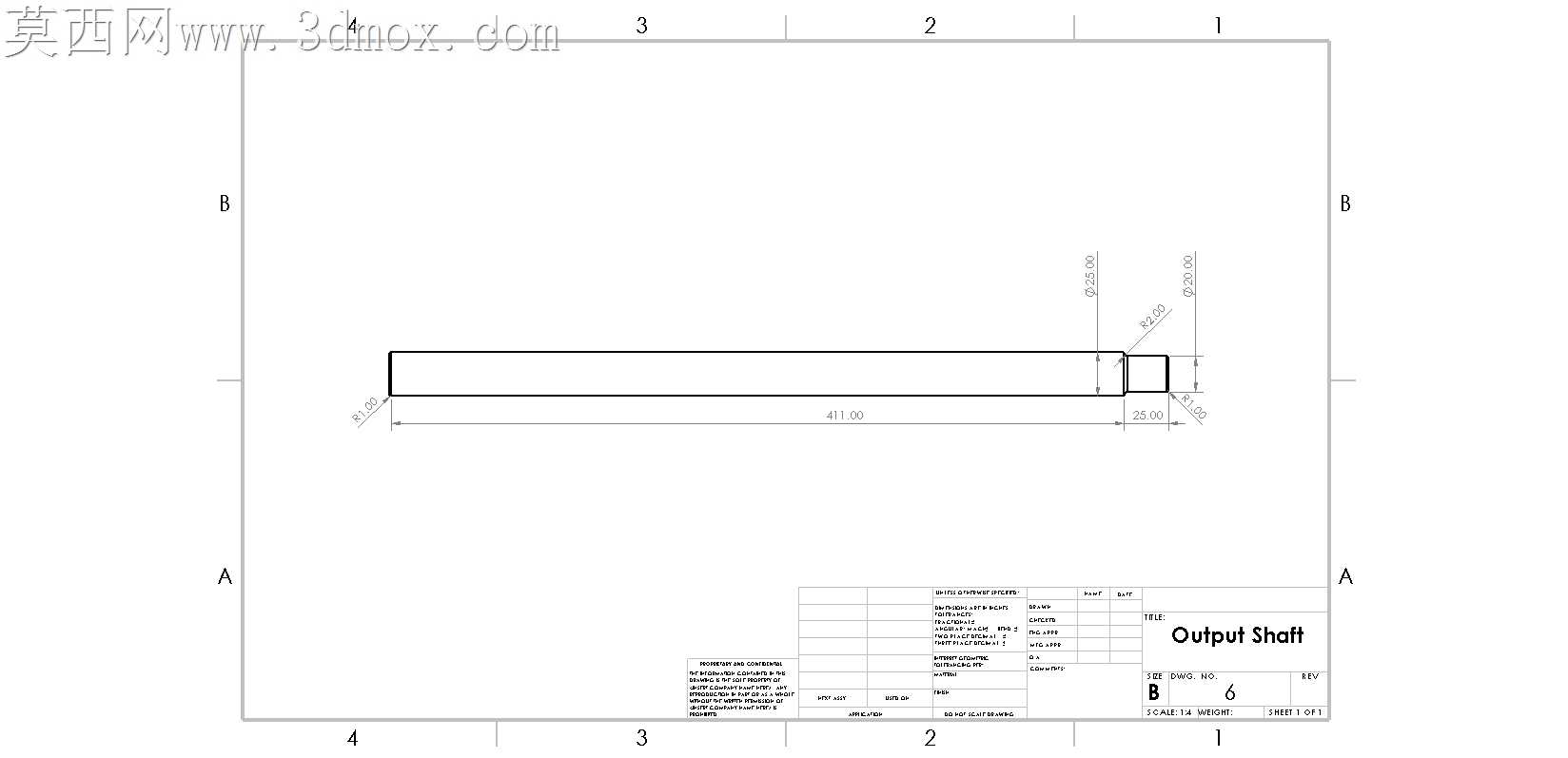

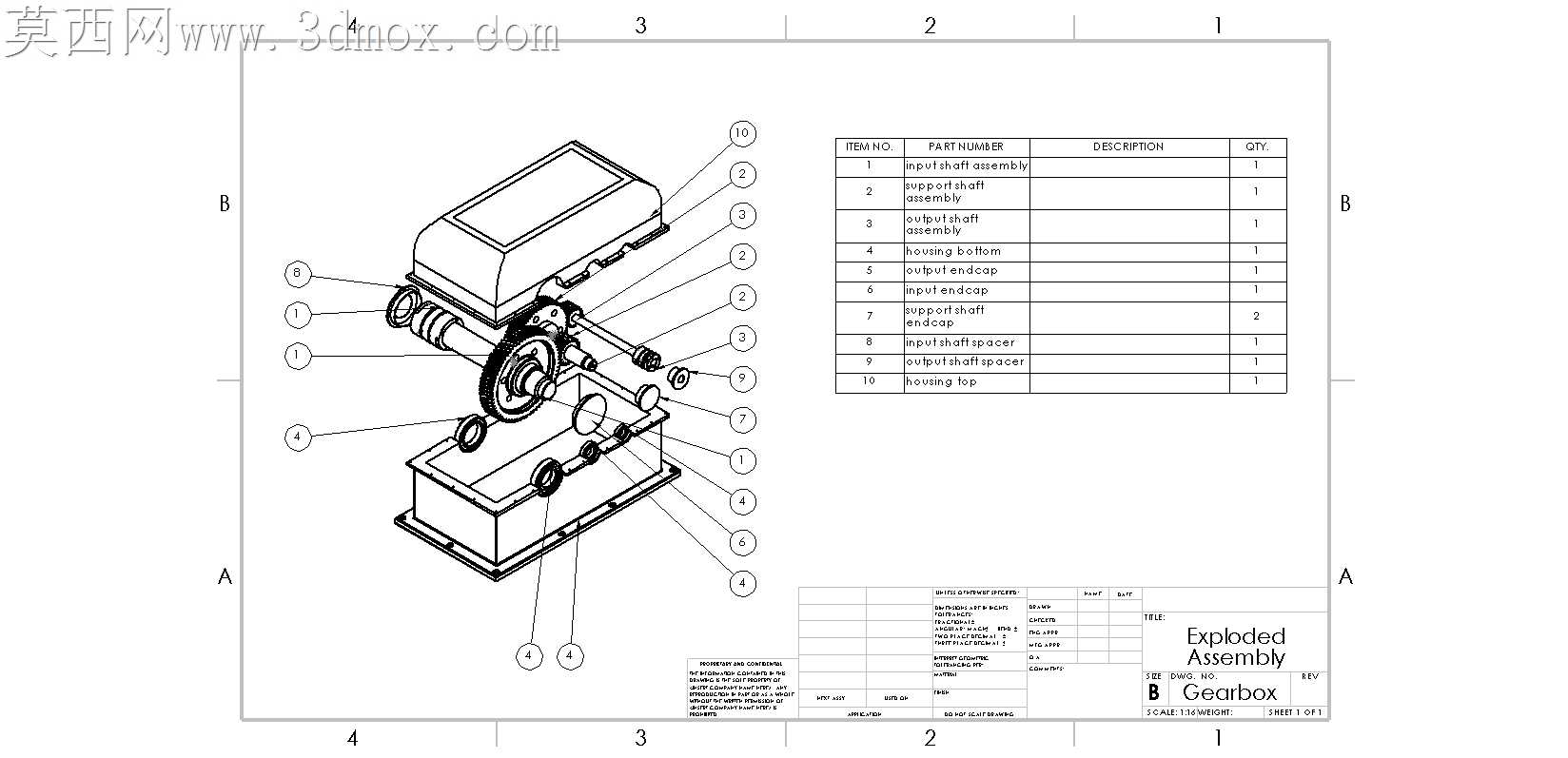

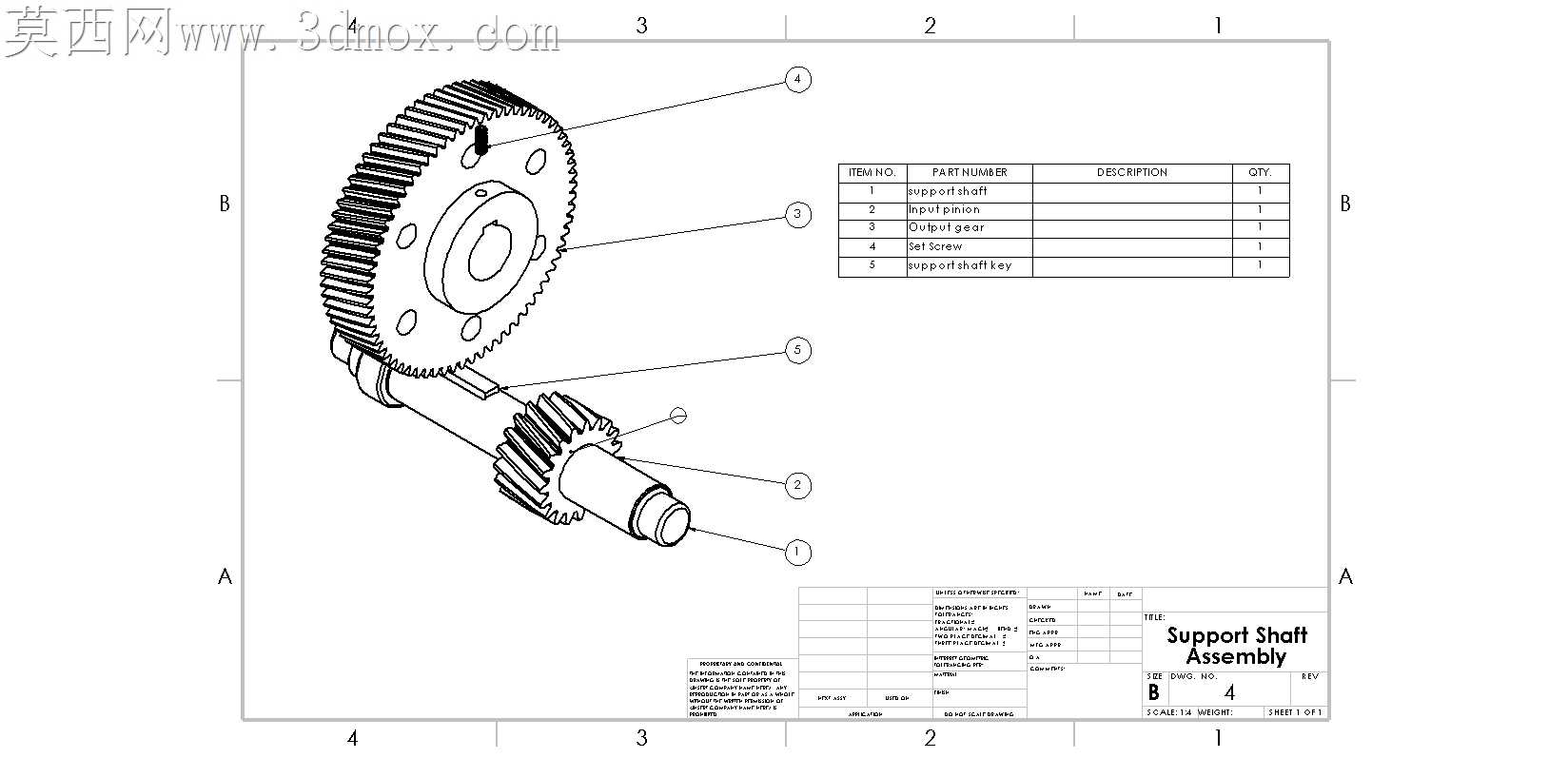

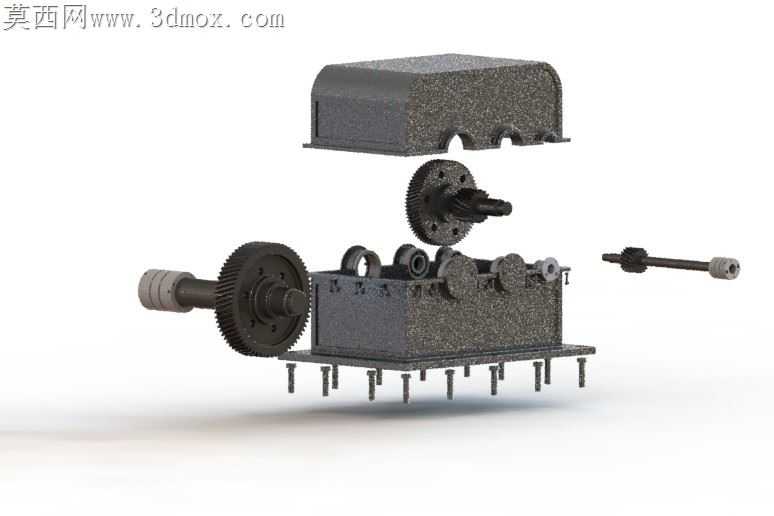

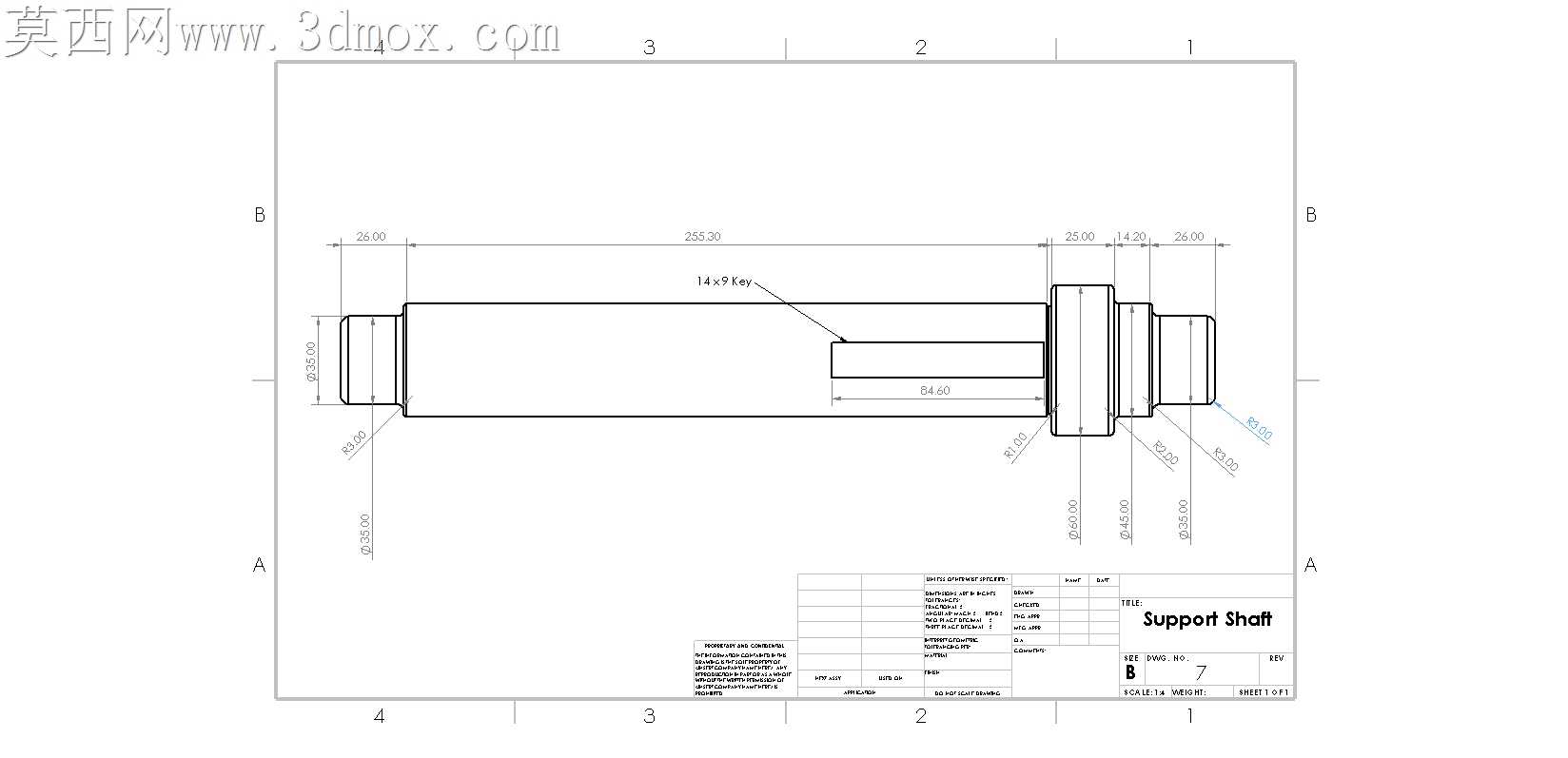

做这个微型水力发电配套的变速箱模型时，最先敲定的是从装配逻辑视角切入搭建，毕竟这类小功率发电装置最容易出问题的就是传动链的同轴度偏差，水轮端受水流冲击会有持续的径向跳动，要是装配公差留得不合理，实际运转起来齿轮磨损会快得离谱。一开始画水轮连接轴的时候，特意把轴段做了阶梯式设计，靠近水轮的位置留了足够的轴肩定位面，没有用常见的卡簧限位，就是考虑到水轮转动时的轴向窜动会比常规电机输出端大，轴肩抵紧轴承内圈的结构，比卡簧的抗冲击能力强太多。箱体部分没有做一体化压铸的封闭结构，反而拆成了上下对合的剖分式，合箱面特意留了一圈浅槽用来嵌密封胶条，毕竟这类微型水电装置很多是装在户外溪流边，潮气重，要是箱体密封没做好，齿轮油乳化之后整套传动就废了。两级螺旋齿轮的参数匹配花了不少功夫，第一级连接水轮的齿轮做了大模数少齿数的设计，毕竟水轮转速低扭矩大，小齿轮带大齿轮的减速比分配上，把更多减速比放在第二级靠近电机的位置，这样第一级齿轮承受的扭矩不会过载，第二级高速级的齿轮线速度也能控制在合理区间，不会出现啸叫。处理螺旋齿面的时候，没有直接用软件自带的齿轮生成器一键生成，而是把齿向修形的量加了进去，齿面接触区往齿宽中间收了0.2毫米，避免装配时的微小偏差导致齿端咬边。输出端连接发电机的位置，加了一段弹性联轴器的结构，没有做硬连接，就是考虑到发电机本身的轴和变速箱输出轴很难做到绝对同轴，弹性块能吸收掉运转时的不同心振动，也能抵消一部分水流突然变化带来的冲击载荷。箱体底部的安装脚特意做了加厚处理，每个安装孔都压了衬套的结构，实际安装的时候螺栓锁紧不会把铸铁材质的安装脚压裂，脚面还做了网格状的防滑纹，和安装基座贴合的时候不会因为长期振动出现移位。材质调试的时候，箱体给了磨砂铸铁的质感，没有做亮面处理，还原实际铸件的粗糙表面，齿轮部分给了淬硬钢的金属光泽，齿面特意加了细微的磨削纹理，水轮的叶片部分做了氧化发黑的处理，模拟长期接触水流的防锈层质感，连箱体侧面的两个吊装扣手都没省略，虽然模型尺寸不大，但实际装配检修的时候这两个小结构能省不少事。整个模型搭完做干涉检查的时候，特意把齿轮侧隙调到了0.1毫米左右，既不会因为间隙太大导致传动回差，也不会因为间隙太小热胀冷缩之后卡齿，连轴承位置的挡油环结构都做了出来，避免齿轮油顺着轴漏到联轴器位置腐蚀橡胶弹性块。
