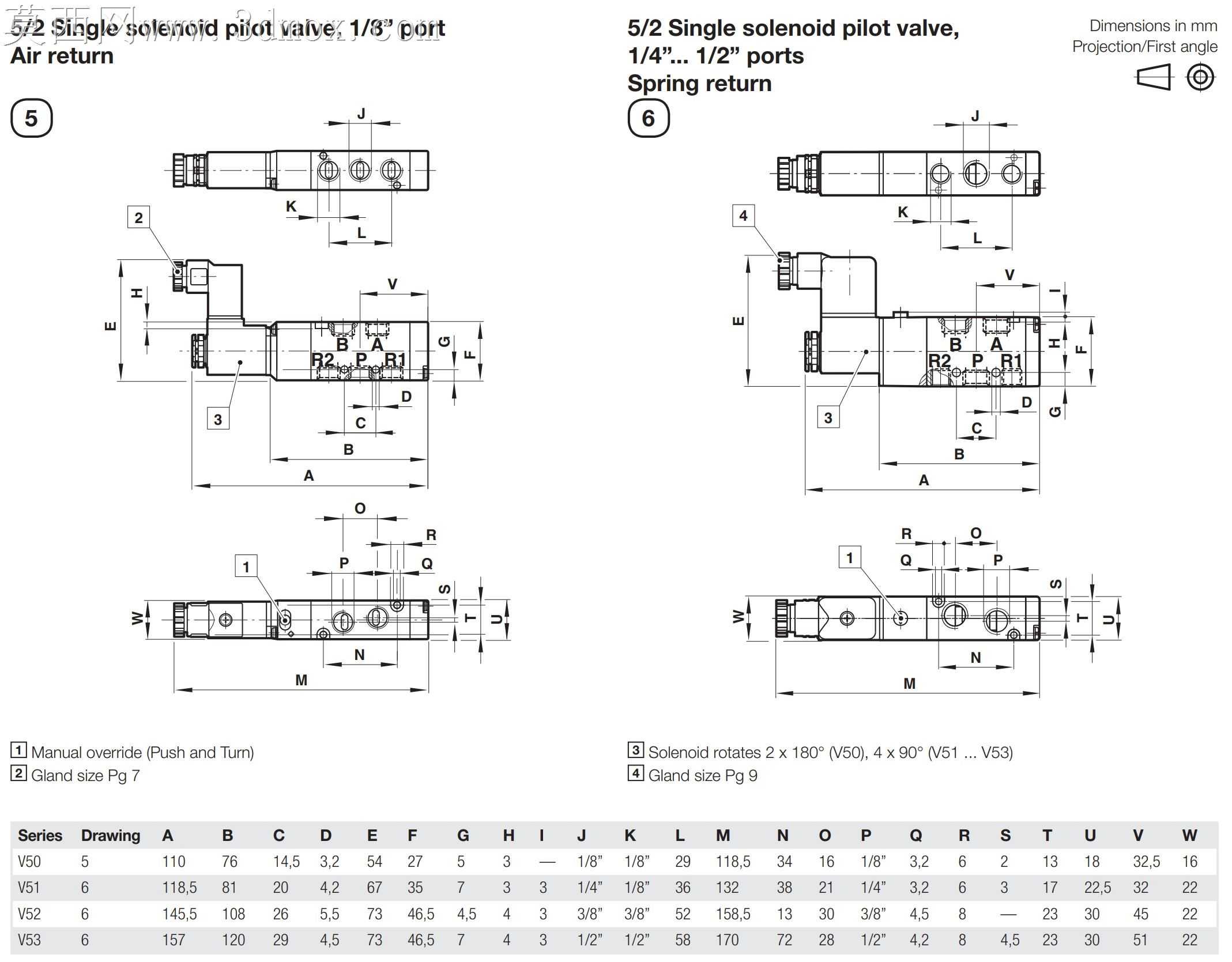

五通二位单线圈气动电磁阀结构设计

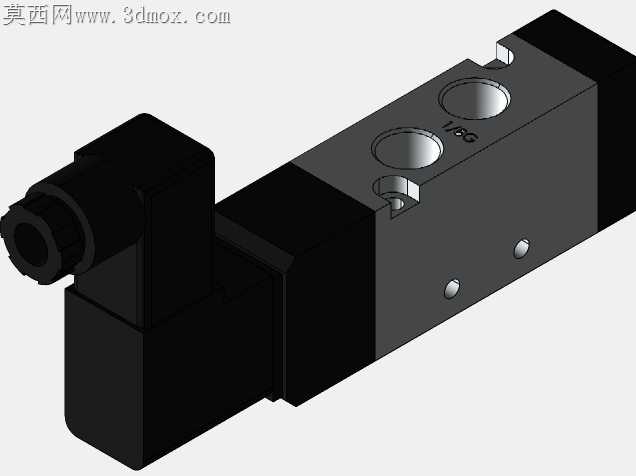

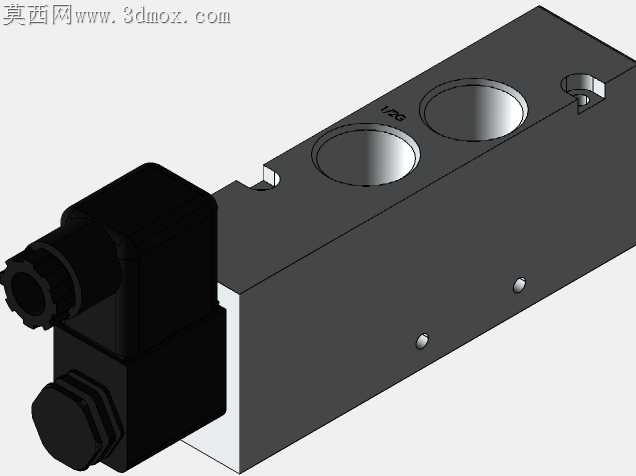

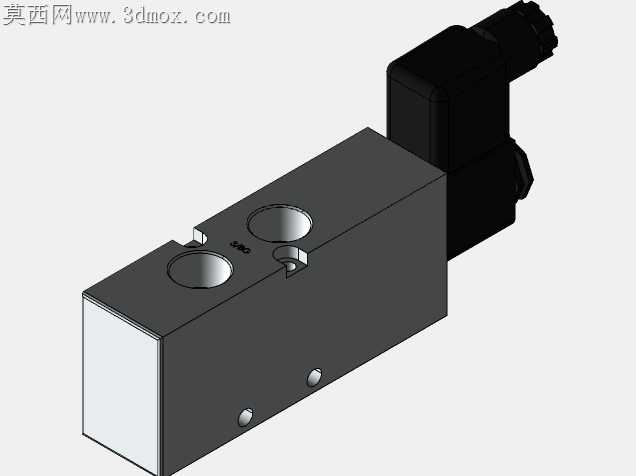

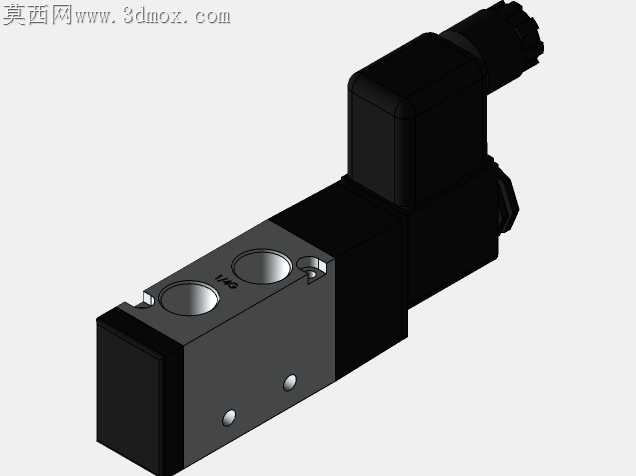

做这套阀件建模的时候，最先敲定的是装配逻辑视角，毕竟气动阀最核心的就是装起来不卡、气路通得顺，不能光摆个样子。一开始画主体阀块的时候，没急着堆特征，先把内部气路的走向捋顺——五个通口的位置要对应常规气动接头的安装间距，单线圈侧的电磁驱动腔和阀体的衔接处，特意留了0.2mm的配合余量，毕竟实际加工里铝件压铸会有微小形变，留这点量既能保证线圈组件插装的时候不憋劲，也不会因为间隙太大出现漏气隐患。

处理阀块上的接头安装凸台的时候，没做那种生硬的直角拼接，特意给凸台根部加了R0.8的圆角过渡，一来是实际压铸的时候这个位置不容易出现应力开裂，二来渲染的时候金属材质的光影会顺着圆角走，不会出现死黑的硬边。线圈部分的塑壳做了细微的防滑纹理，不是那种夸张的大纹路，是很浅的竖向细筋，摸上去有阻尼感但不会积灰，接线端的防水接头特意做了阶梯式的卡扣结构，装线缆的时候能卡紧密封圈，不用额外打胶也能达到基础的防尘防水要求。

装配的时候特意把阀芯的行程做了可视化的限位，阀杆和阀体内部的密封槽位置对齐的时候，能直观看到密封圈的压缩量刚好在15%左右——这个数值是反复调过的，压太狠阀芯推不动，压太浅密封不住气压。底部的两个安装脚没做和阀体一体的结构，而是留了两个沉头孔的安装位，实际用的时候可以根据安装场景选装支架或者直接锁在阀岛上，适配性更强。

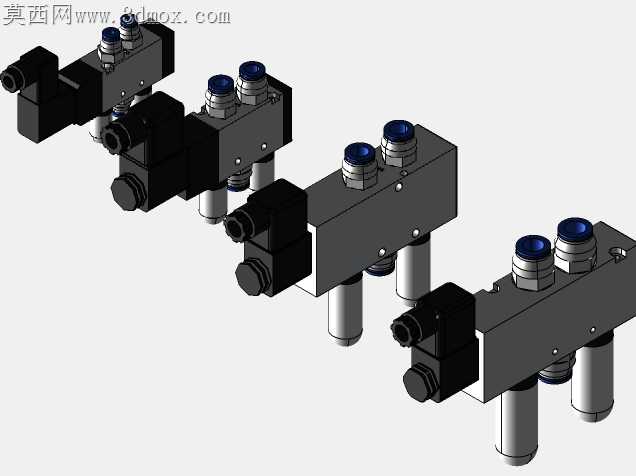

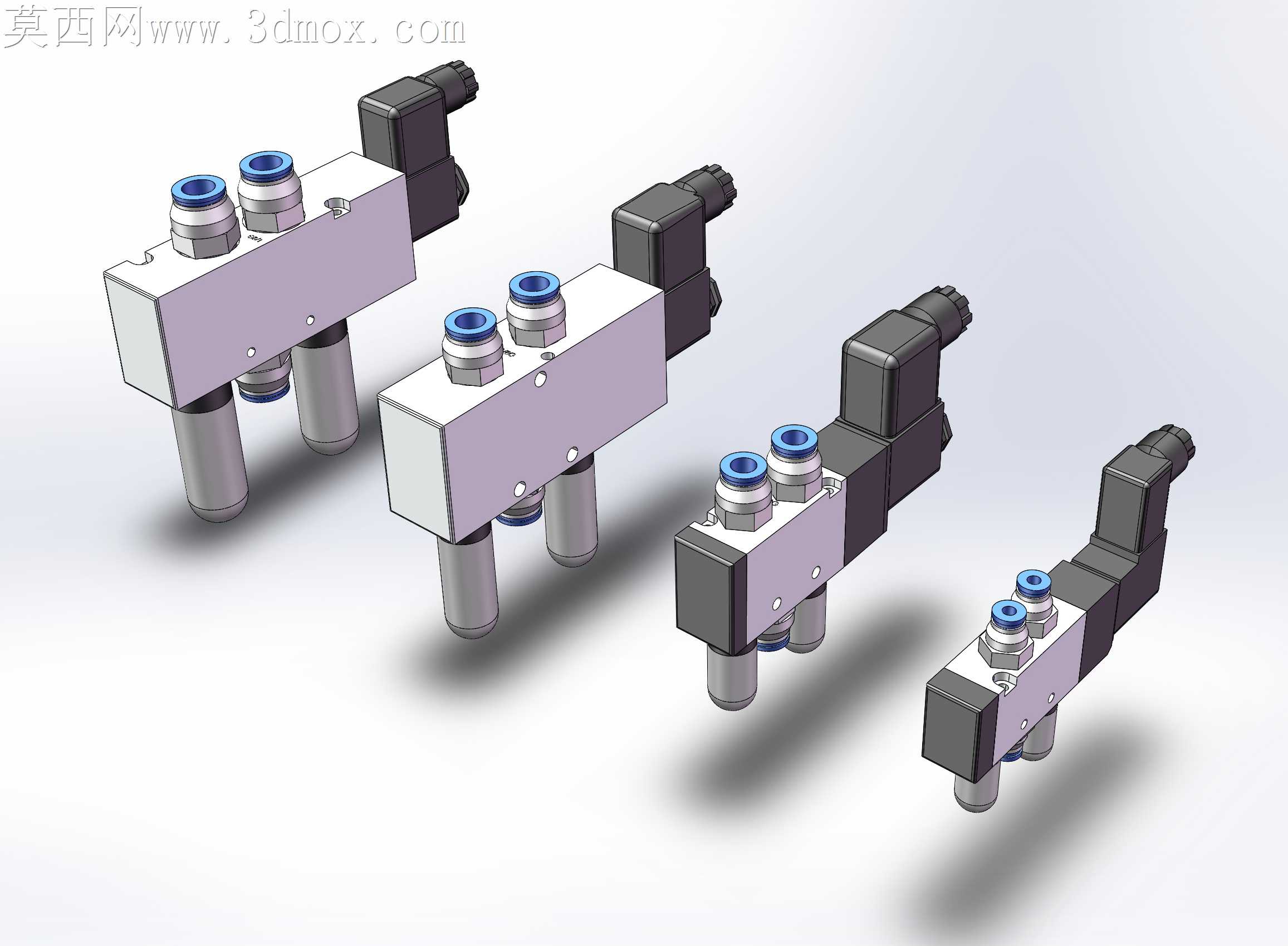

调材质光影的时候，阀块主体选了哑光银的阳极氧化铝质感，粗糙度调到0.3，不会像镜面铝那样反光太假，线圈塑壳用了半哑光的黑色工程塑料，接线端的金属接头做了镀镍的亮面质感，和主体的哑光形成层次。打光的时候特意从侧上方给了一道主光，把阀块上的气路接口、线圈的轮廓都打出来，底部加了弱阴影，能直观看出四个不同通径规格的阀件尺寸差异——从1/8G到3/8G的四个型号，安装孔位保持了统一的间距，这样用户选型换阀的时候不用重新打孔，直接替换就行。

建模的时候特意把内部的密封槽、阀芯导向孔都做了出来，不是只有外壳的空架子，不管是做气动回路的教学演示，还是做阀岛集成的方案设计，都能直接拿过去用，不用再补内部结构。甚至连阀体上的标识刻印位置都留好了，后续要打型号标、气口编号直接在预留的平面上加特征就行，不会破坏阀块的整体曲面流畅度。
