闭合环翼布局普朗特概念飞行器结构

项目分类:飞机 发布时间:2026-06-05 ID:1177981
  • 闭合环翼布局普朗特概念飞行器结构
  • 闭合环翼布局普朗特概念飞行器结构
  • 闭合环翼布局普朗特概念飞行器结构
  • 闭合环翼布局普朗特概念飞行器结构
  • 闭合环翼布局普朗特概念飞行器结构

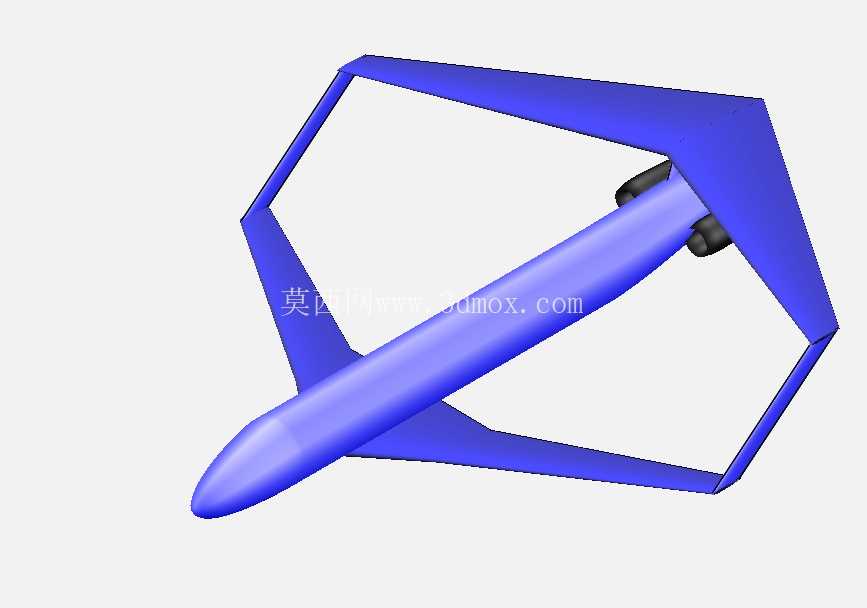

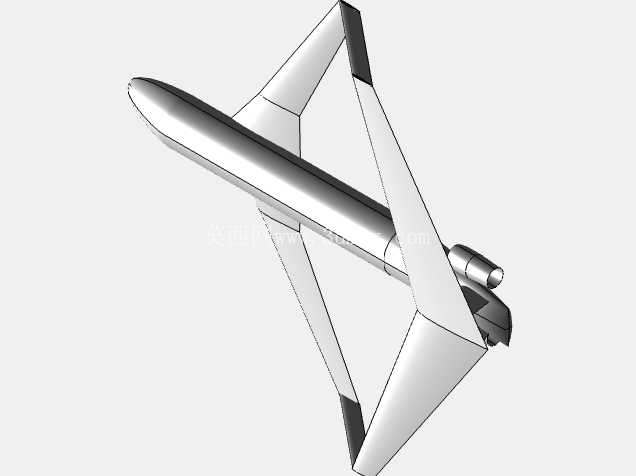

这款闭合环翼布局的飞行器结构,核心围绕普朗特提出的诱导阻力优化理论展开设计,跳出了传统悬臂式单翼、双翼的布局局限,将左右机翼的翼尖通过后掠的闭合翼段连接,形成一个完整的环形承力翼面结构。从实际工程应用场景来看,这类布局最初的研发方向是面向低空长航时侦察、小型物流运输、城市空中通勤等对起降空间、巡航效率有较高要求的场景,相比常规布局飞行器,环翼结构不存在传统意义上的翼尖涡流诱导阻力,在相同展弦比下能获得更高的升阻比,巡航阶段的能耗优势十分明显。

从结构功能特性来看,闭合的翼盒结构形成了一个自平衡的承力框架,飞行过程中机翼产生的升力会在环形结构内部形成自平衡的弯矩与扭矩,不需要像传统悬臂机翼那样在翼根位置设计极强的承力结构来传递全部弯矩,这就使得机身与机翼的连接结构可以做的更轻量化,整体结构重量能比同量级常规布局飞行器降低15%到20%左右。同时环形翼面在各个迎角下的气流分离特性更平缓,不会出现常规翼尖先失速导致的横向操纵失控问题,大迎角飞行状态下的操纵冗余度更高,失速迎角比同量级常规布局高4到6度,低速起降阶段的安全裕度更好。

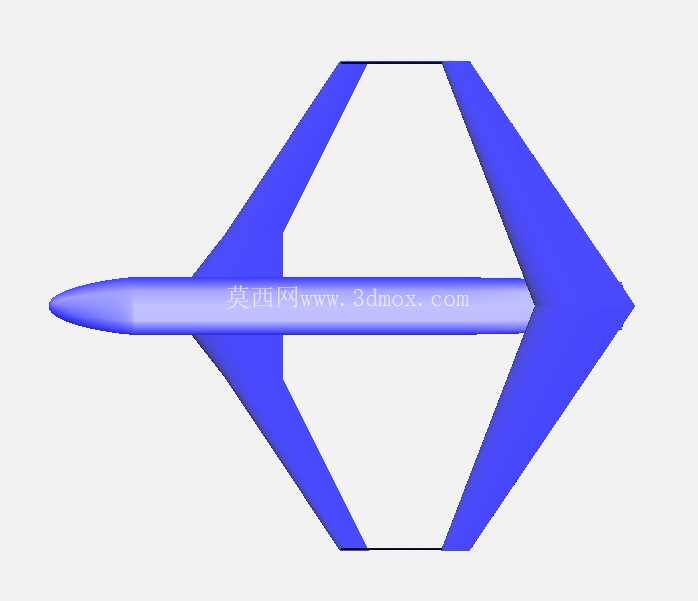

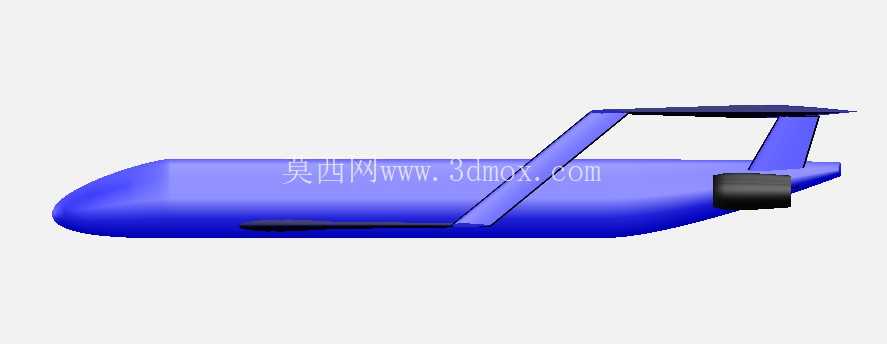

设计思路上,整个机身采用旋成体流线构型,机头做钝头修形来降低亚音速巡航下的压差阻力,机身中段为圆柱形载荷舱段,可以根据不同任务需求搭载观测设备、物流货舱或者载人座舱,机身后段为动力舱安装位,可适配尾推式螺旋桨动力或者小型涡喷动力,环形翼的前后翼段分别做了不同的翼型配置:前翼段采用高升力低阻层流翼型,主要承担巡航阶段的大部分升力,后翼段采用对称翼型,主要承担纵向配平与俯仰操纵功能,同时连接左右翼尖的侧段翼做了后掠角设计,用来平衡高速飞行下的焦点后移量,保证全机在整个飞行包线内的静稳定度维持在0.05到0.1的合理区间,不需要额外增加过大的配平阻力。

从外形尺寸与安装边界来看,这类小型概念验证机的机身长度通常控制在2到3米区间,环形翼的整体翼展不超过2.5米,闭合翼的前后翼弦长为0.25到0.3米,翼面的相对厚度为12%,既保证了翼盒内部有足够的空间布置操纵舵机、燃油管路或者供电线路,也不会因为翼型过厚导致巡航阻力激增。机身与机翼的连接位置选在机身长度的35%处,这个位置刚好是全机的重心区间附近,机翼升力的合力作用点与重心的纵向距离控制在0.1倍机身长度范围内,能大幅降低平飞状态下的配平力矩需求。安装边界上,环形翼的上下翼面与机身的最小间隙不小于0.2倍弦长,避免机身附面层干扰翼面气流导致升力损失,尾翼与动力舱的安装位置距离最后端翼面的距离不小于0.5倍翼弦,防止翼面尾流直接打在螺旋桨或者尾操纵面上引发振动。

在实际结构建模过程中,翼面与机身的连接位置采用了一体化的翼身融合过渡设计,没有突兀的直角连接结构,既降低了干扰阻力,也减少了连接位置的应力集中系数,整个环形翼的翼梁采用连续的碳纤维复合材料铺层设计,沿着环形翼的走向连续铺设,不存在传统机翼翼根位置的梁断开问题,结构传力路径更顺畅,在承受机动过载时,整个翼环的受力更均匀,不会出现局部应力过高的问题。操纵面的设计上,在后翼段的左右两侧分别布置升降副翼,通过左右舵面的差动与同向偏转,同时实现横向滚转与纵向俯仰操纵,不需要额外设计垂直尾翼就能保证足够的航向稳定性,因为环形翼本身的侧滑气动阻尼就比常规垂尾更高,侧滑状态下环形翼的左右翼面会产生自动的修正力矩,能进一步简化尾翼结构,降低整机的结构重量与零件数量。
