立式固定锥顶储液罐三维设计作品

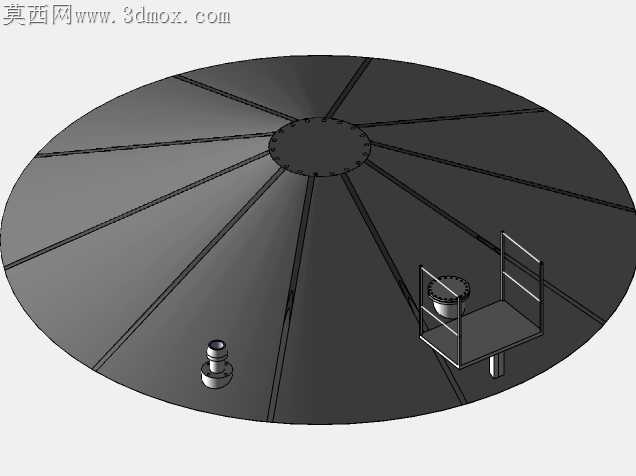

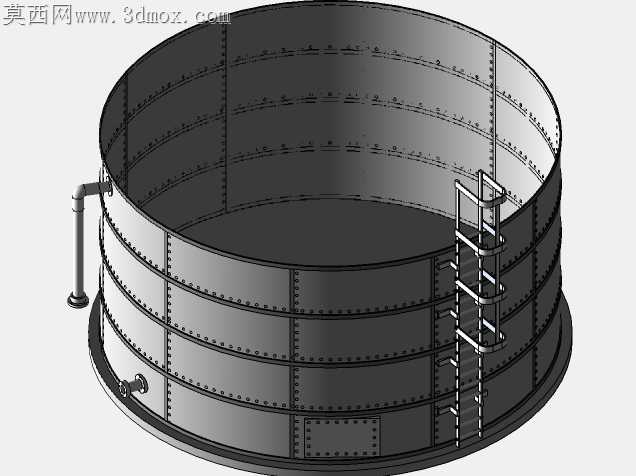

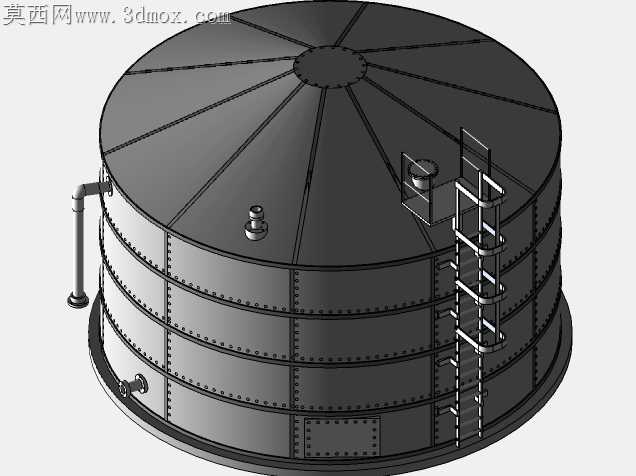

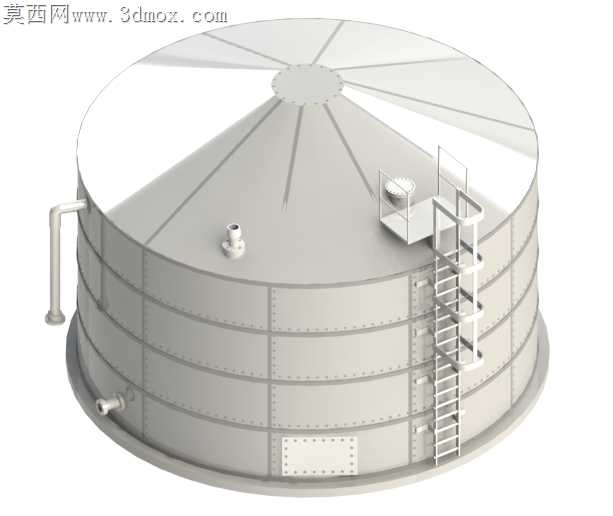

做这个立式固定锥顶罐的建模时，我最先从加工适配的角度切入，毕竟这类工业储罐最终是要落地到板材卷制、铆接拼装的实际生产环节，不能只做个看着好看的外观壳子。一开始画罐壁的时候，我没直接用整面圆柱曲面拉通到底，而是按照实际储液罐的带板拼接逻辑，把罐壁拆成了等高度的多圈环形壁板，每一圈壁板之间都预留了铆接搭接的边距，还在壁板表面做出了均匀排布的铆钉凸点，这些细节不是为了凑视觉效果，是因为实际生产里大直径罐体根本没法用整板卷制，必须分块加工后现场拼接，建模时把这些拼接缝做出来，后续导出工程图的时候就能直接给每块壁板标注下料尺寸，省得二次拆图的麻烦。锥顶部分是建模时卡了最久的地方，一开始我直接用圆锥面切出顶盖，结果和罐壁衔接的时候，要么出现面的缝隙，要么锥顶的径向加强筋排布不均匀。后来我先在罐壁顶面做了一个定位基准圆，把锥顶的中心帽先定好位置，再从中心帽向外放射状拉出每一根加强筋的引导线，让每块扇形顶板的边都刚好卡在两根加强筋中间，这样做出来的锥顶不仅曲面过渡顺滑，每一块扇形板的尺寸也完全一致，加工的时候只需要做一套扇形板的下料模具就能批量裁切，能省不少开模成本。罐体上的外接管路我也没随便插个圆柱应付，侧面的进液管、出液管都做了管壁厚度，和罐壁衔接的地方特意加了补强圈结构，毕竟实际使用时管路和罐体的连接位置是应力集中区，没有补强圈的话长期承压容易出现焊缝开裂。侧面的直爬梯和顶部操作平台我是按实际检修的操作空间做的，爬梯的踏步间距控制在常规检修人员抬脚舒适的高度，护笼的弧度刚好能围住人体重心范围，顶部平台的围栏高度也符合安全操作的规范，甚至平台上的人孔盖板我都做了可转动的铰链配合，不是粘死在平台上的死结构。材质调试的时候我没给罐体花里胡哨的材质，就用了哑光的碳钢金属质感，特意把壁板拼接缝的位置做了轻微的色差，模拟实际焊接打磨后的痕迹，铆钉位置加了一点点高光凸起，让整个模型看起来不是光滑失真的渲染玩具，是真的能对应实际生产的工业罐体。罐壁下部的清扫孔我也做了带螺栓紧固的法兰盖板结构，这个位置是储罐定期排渣清淤要用的，建模时把螺栓孔的排布、盖板的密封槽都做了细节，后续如果要做装配模拟的话，直接就能给盖板添加配合约束，模拟螺栓拆装的过程。整个模型做下来没有多余的冗余特征，每一个结构都对应实际罐体的功能需求，不管是用来做化工储运的方案演示，还是给钣金加工专业做实训教学案例，都能直接用，不会出现和实际生产脱节的问题。
