铝制气动网球发射装置结构设计

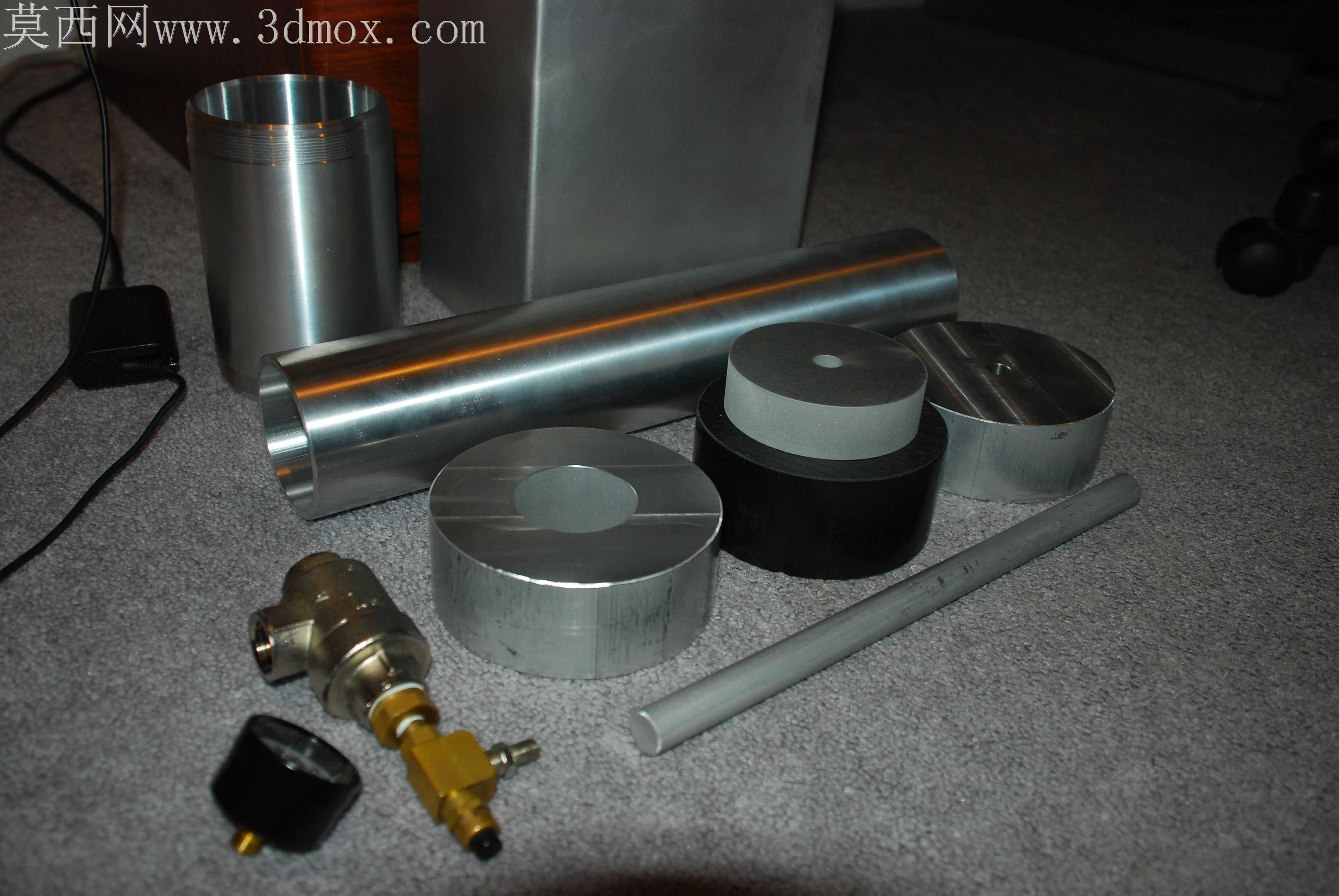

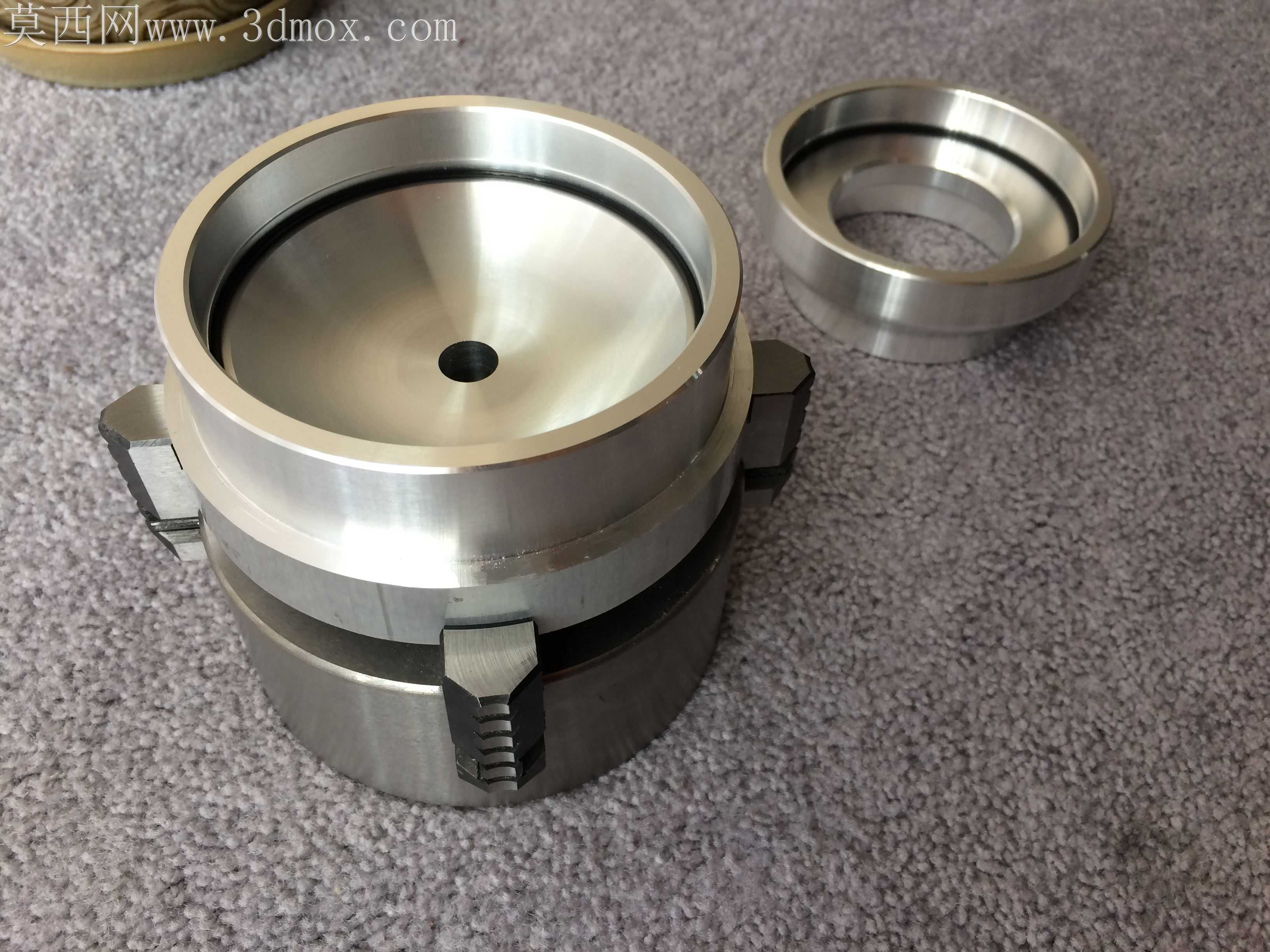

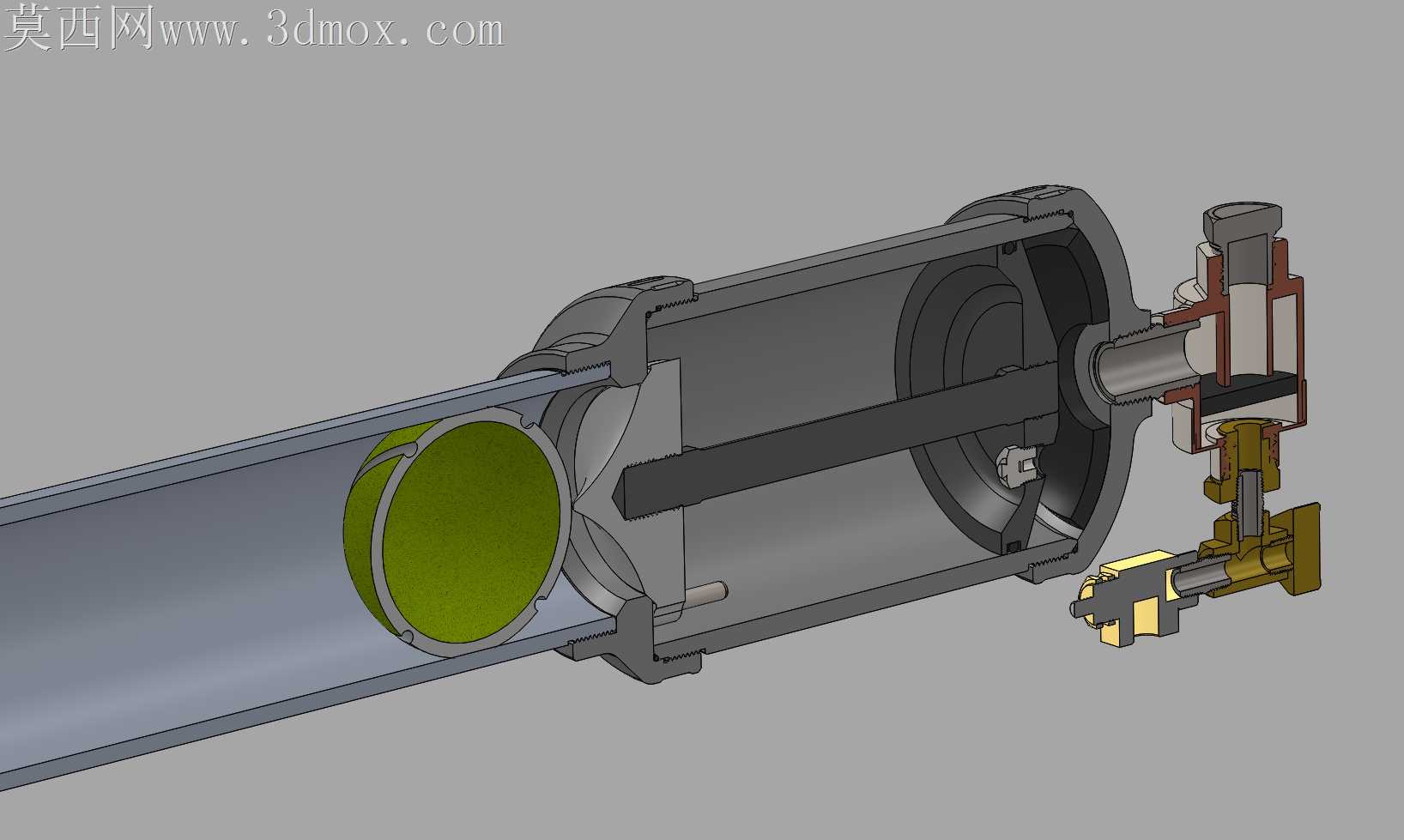

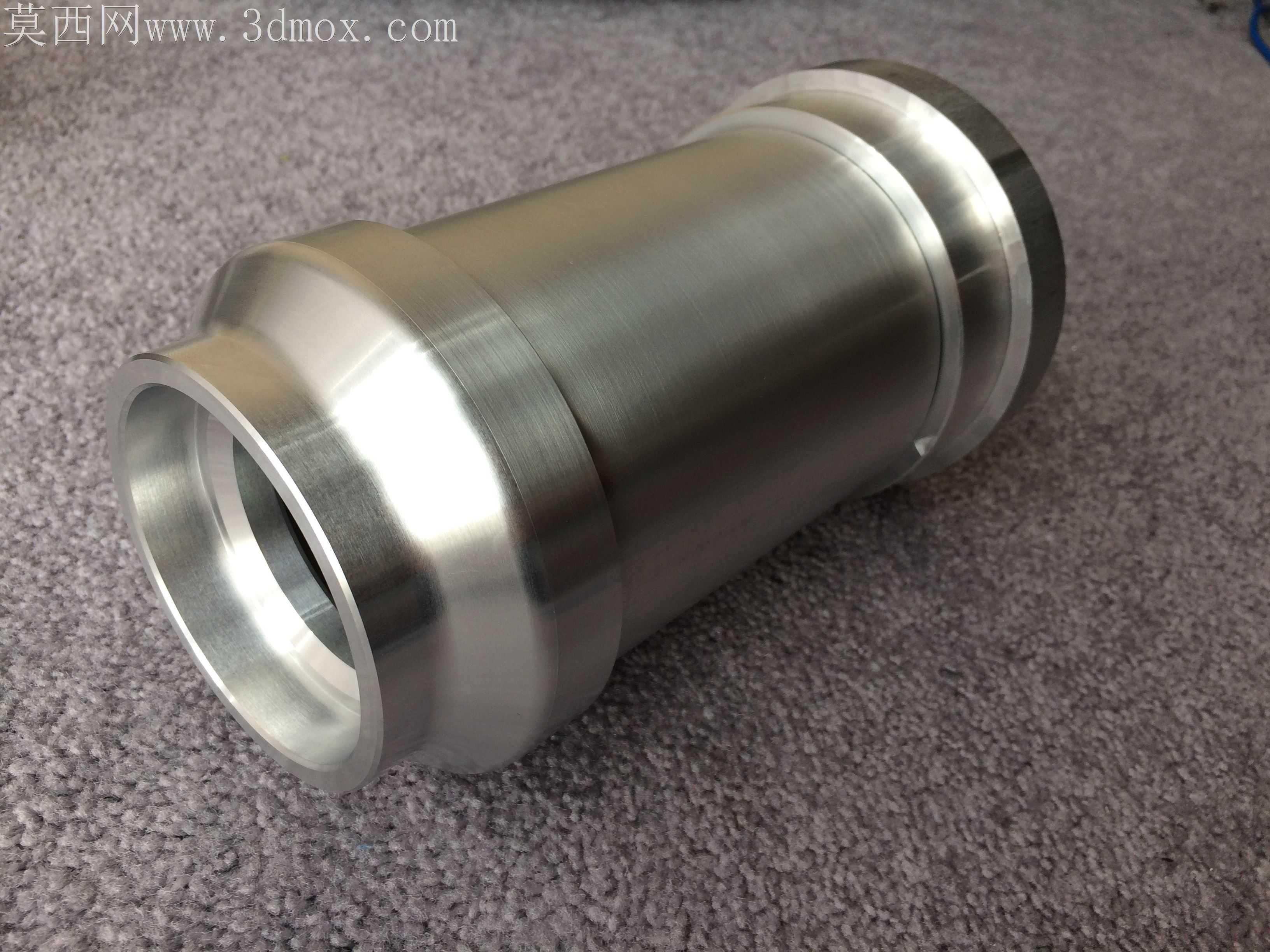

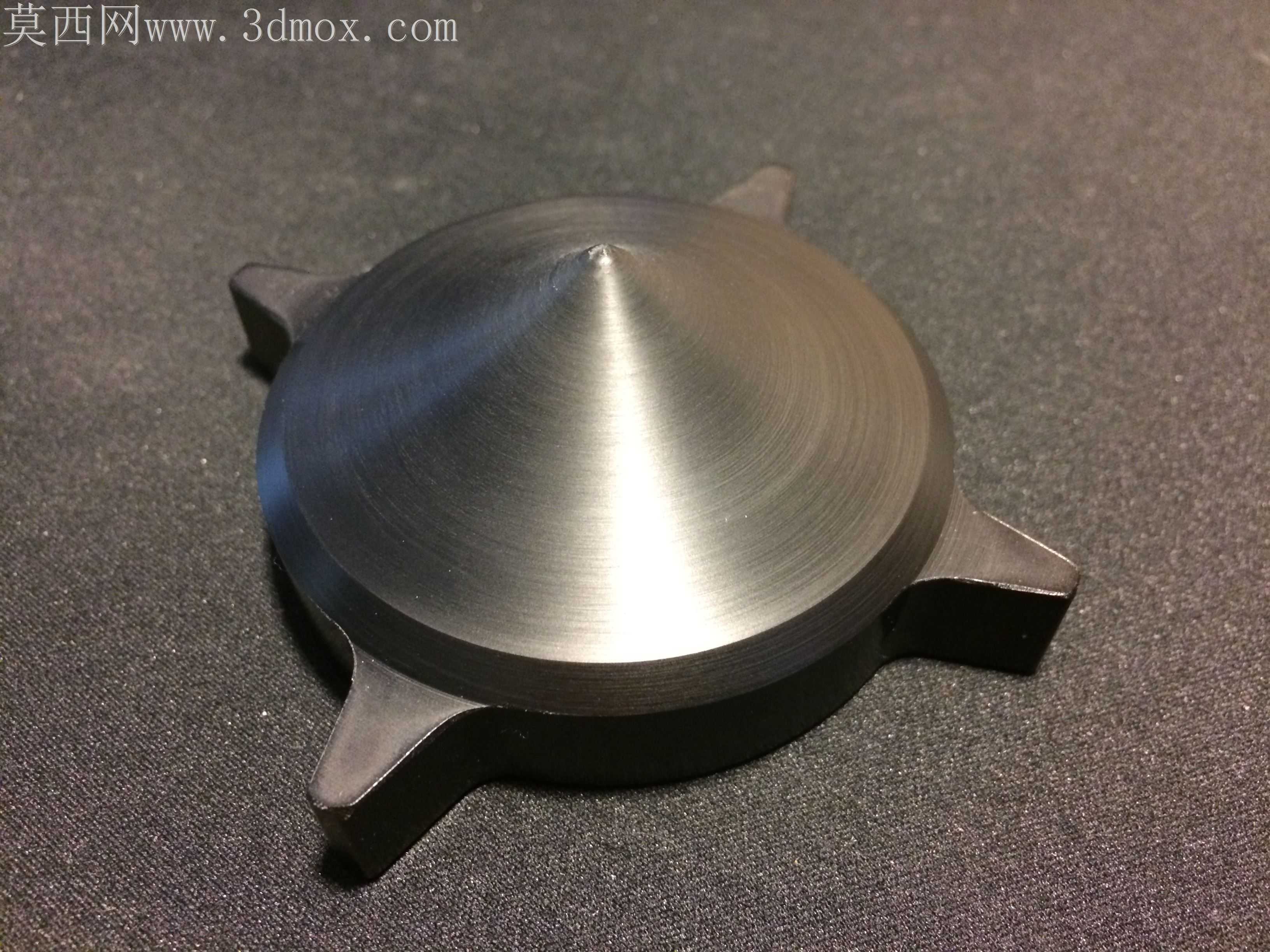

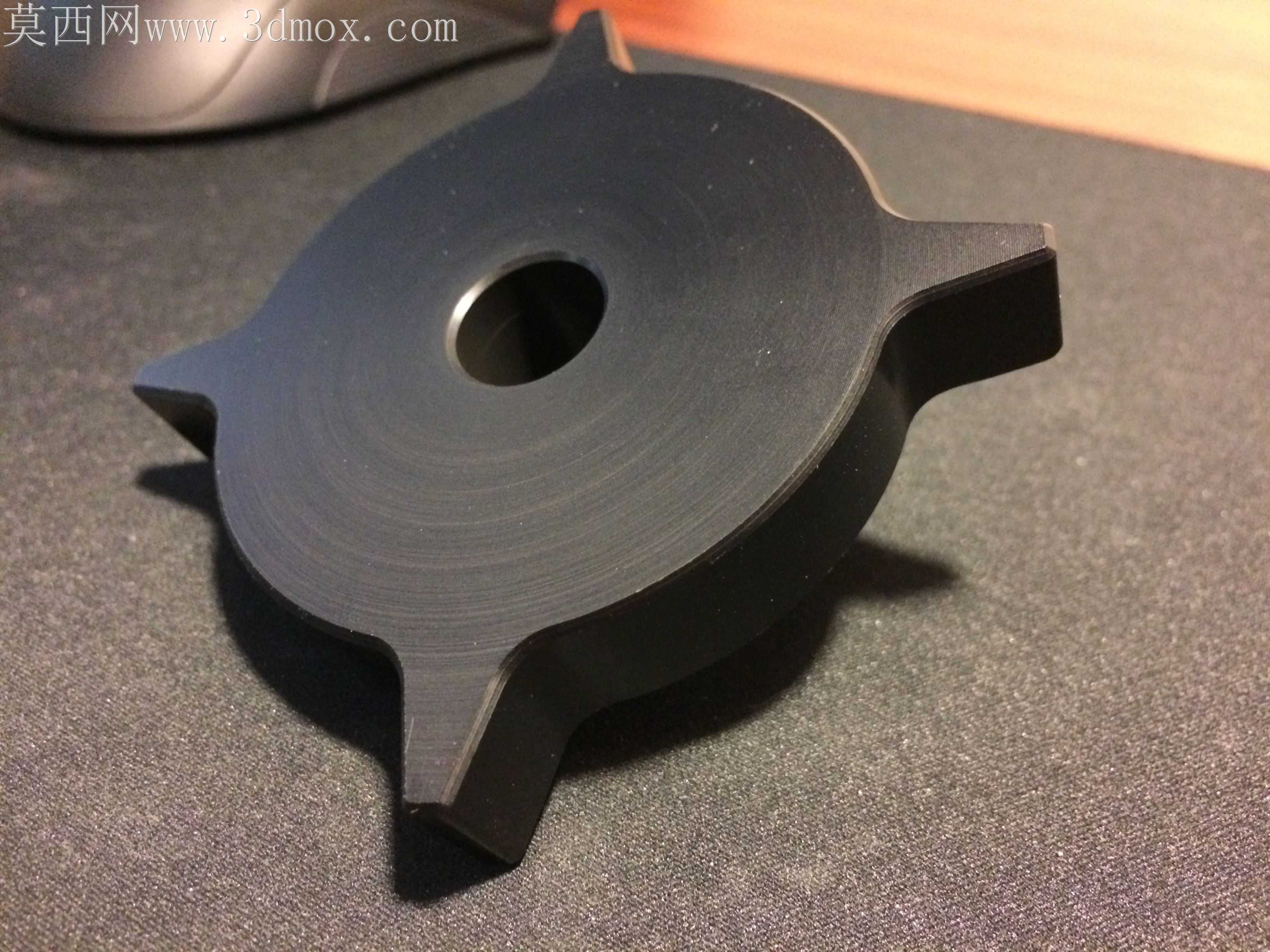

做这个模型的时候一开始是参考PVC同轴密封活塞阀的结构，但考虑到实际承压需求，直接把主体材质换成了铝，毕竟要扛住300psi的油箱压力，PVC的强度和抗形变能力根本撑不住高速发射的工况。建模的时候最先卡壳的是发射管和活塞腔的同轴度配合，要是两个腔体不同轴，网球在管内运动的时候会蹭到内壁，不仅会损失初速度，长期使用还会磨坏密封件，所以特意在活塞前端加了三瓣式的定心导向结构，刚好能托住网球的曲面，推送的时候不会偏斜。

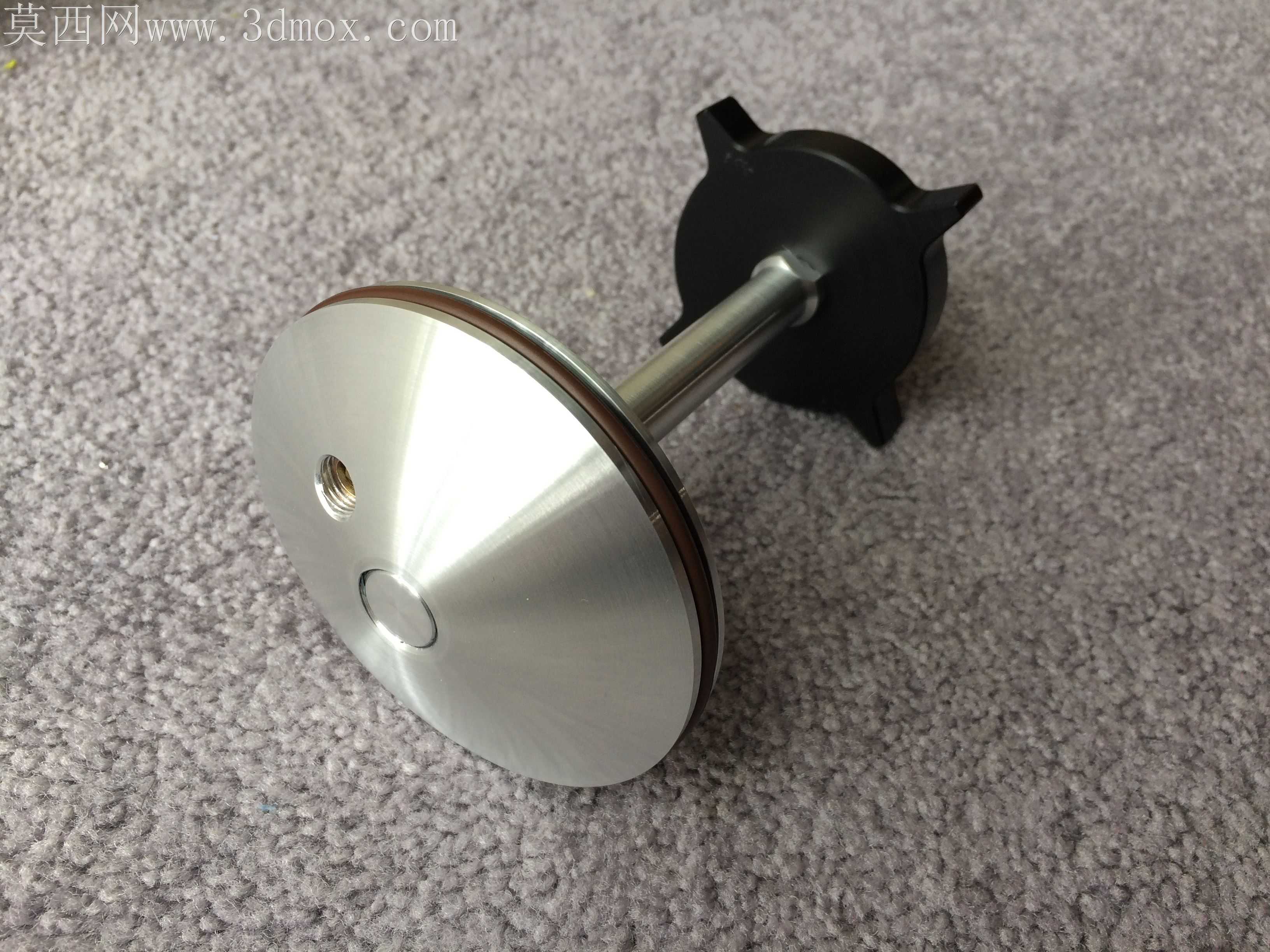

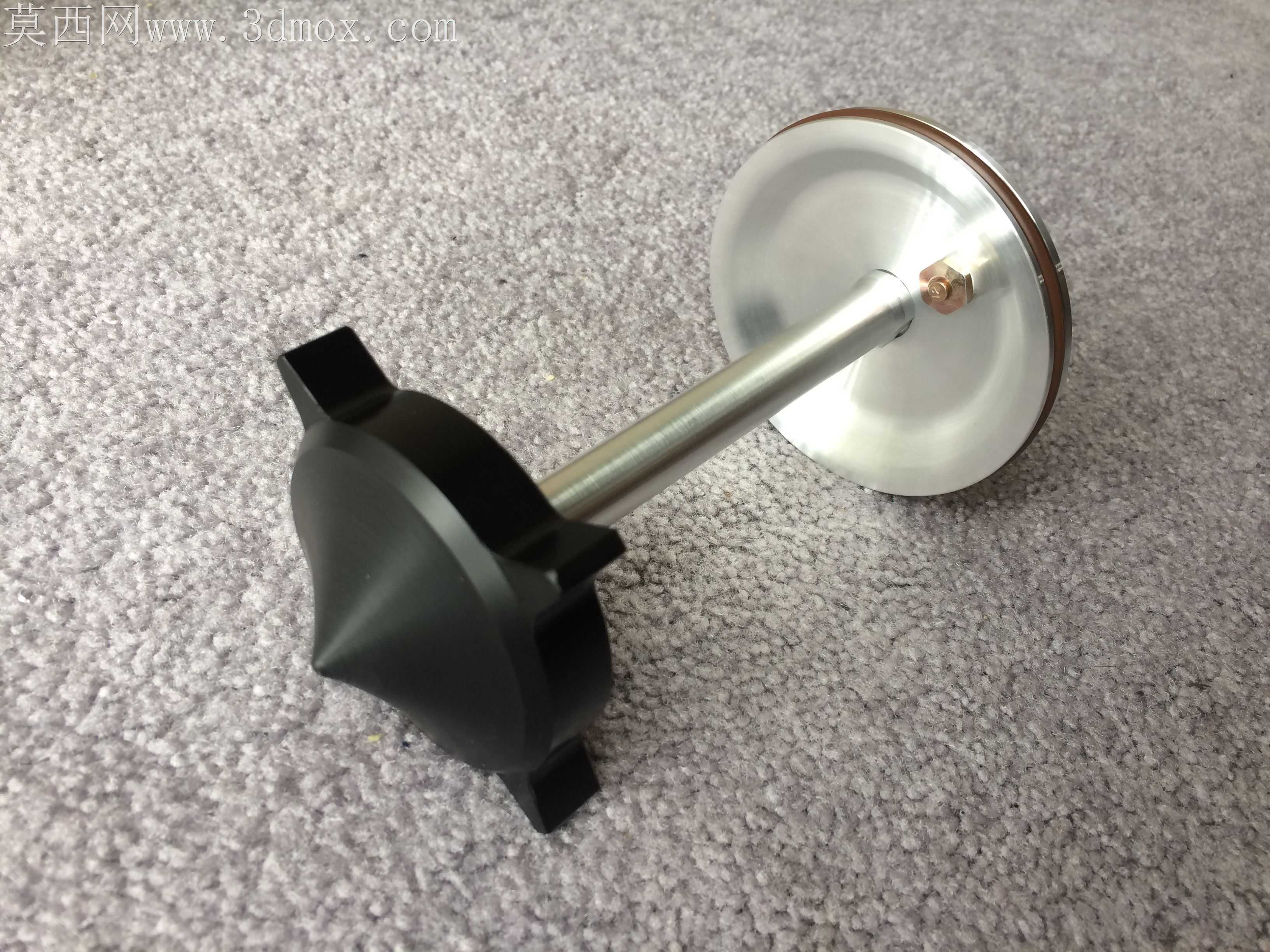

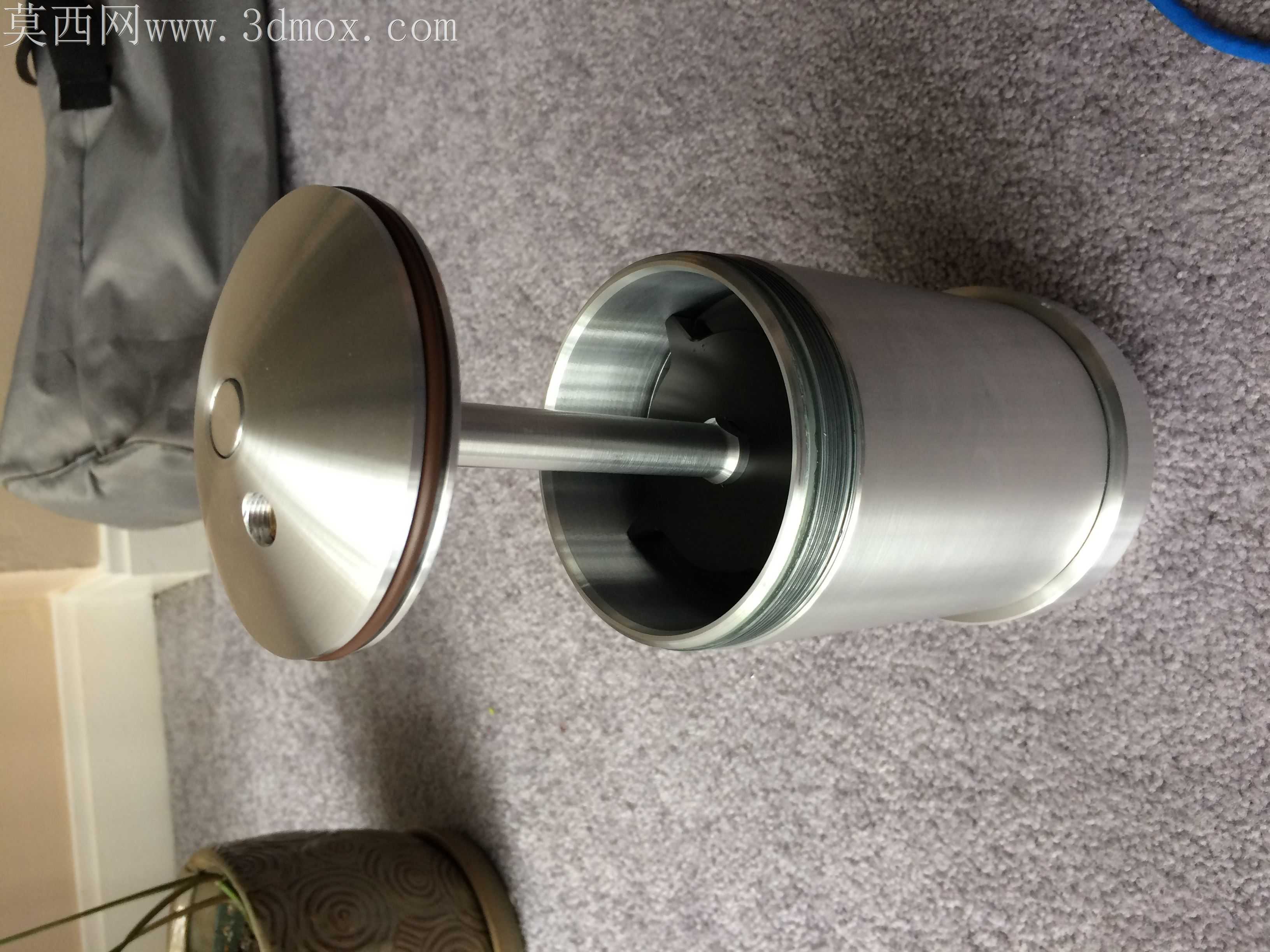

密封结构的取舍也花了不少心思，一开始想在活塞外圈加两道O型圈，但算下来活塞运动的摩擦阻力会变大，相同气压下的推送速度达不到每秒600英尺的设计目标，后来改成了一道带唇边的密封环，既保证了腔体的气密性，又把滑动摩擦阻力降到了最低。尾部的气路控制组件没做简化，把进气阀、泄压阀还有触发联动的拨杆结构都做了出来，拨杆和活塞尾端的卡槽配合间隙留了0.2mm，既不会卡滞，又能保证触发的时候能瞬间解锁活塞，不会出现延迟漏气的情况。

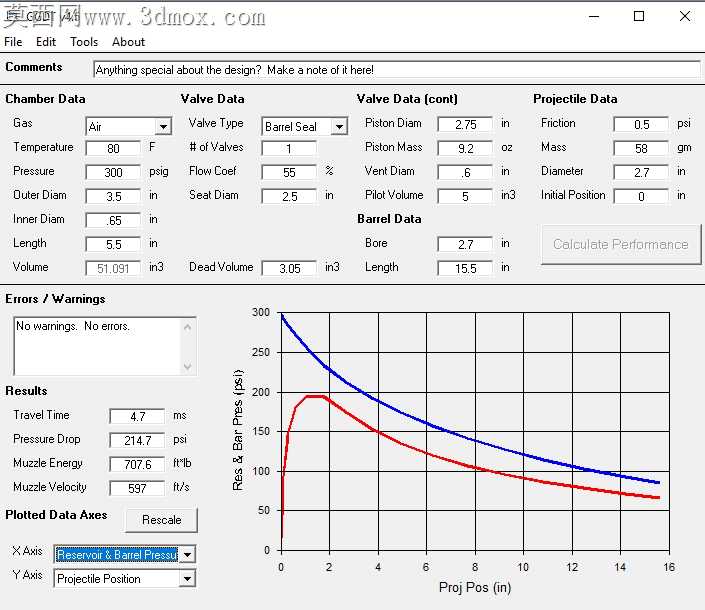

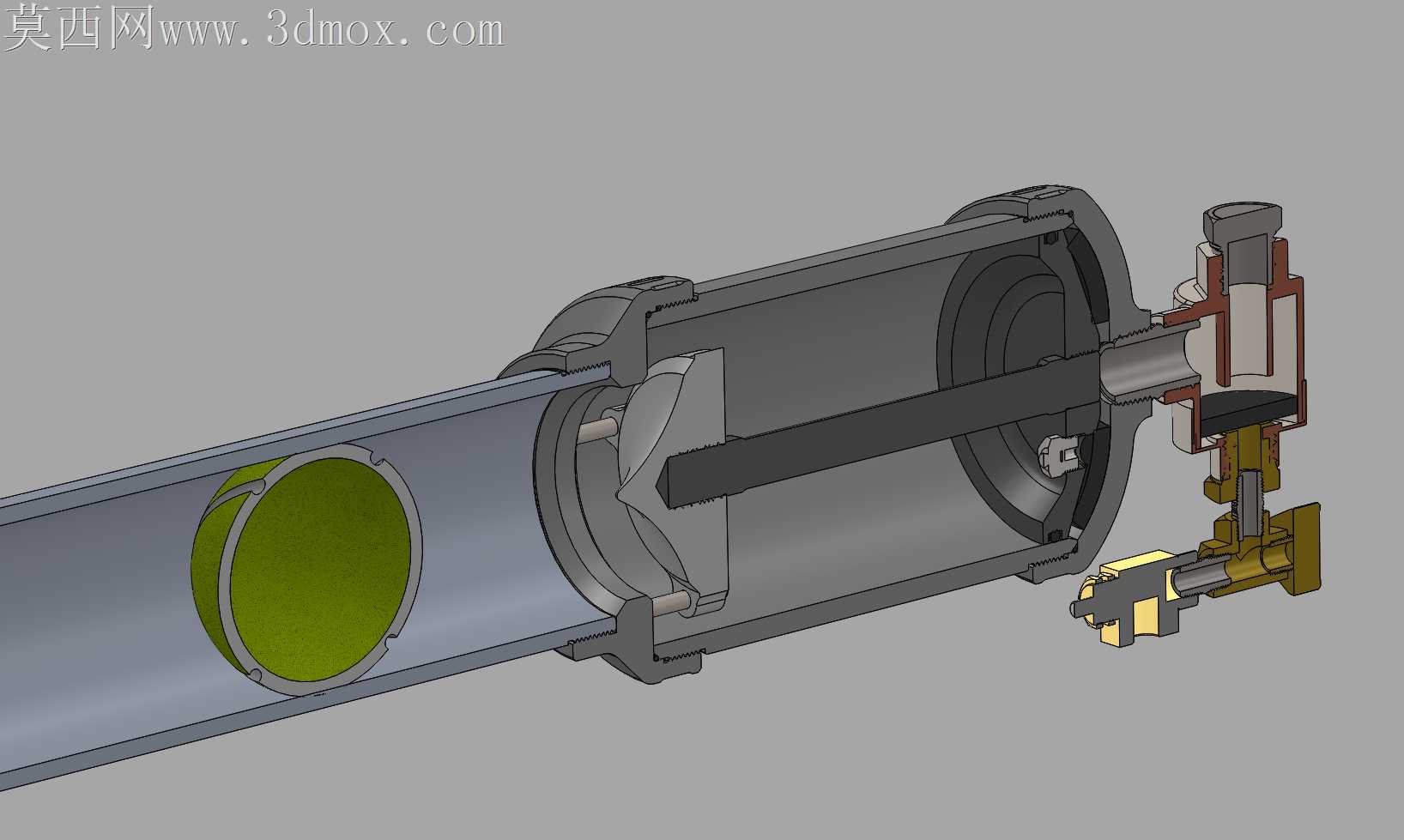

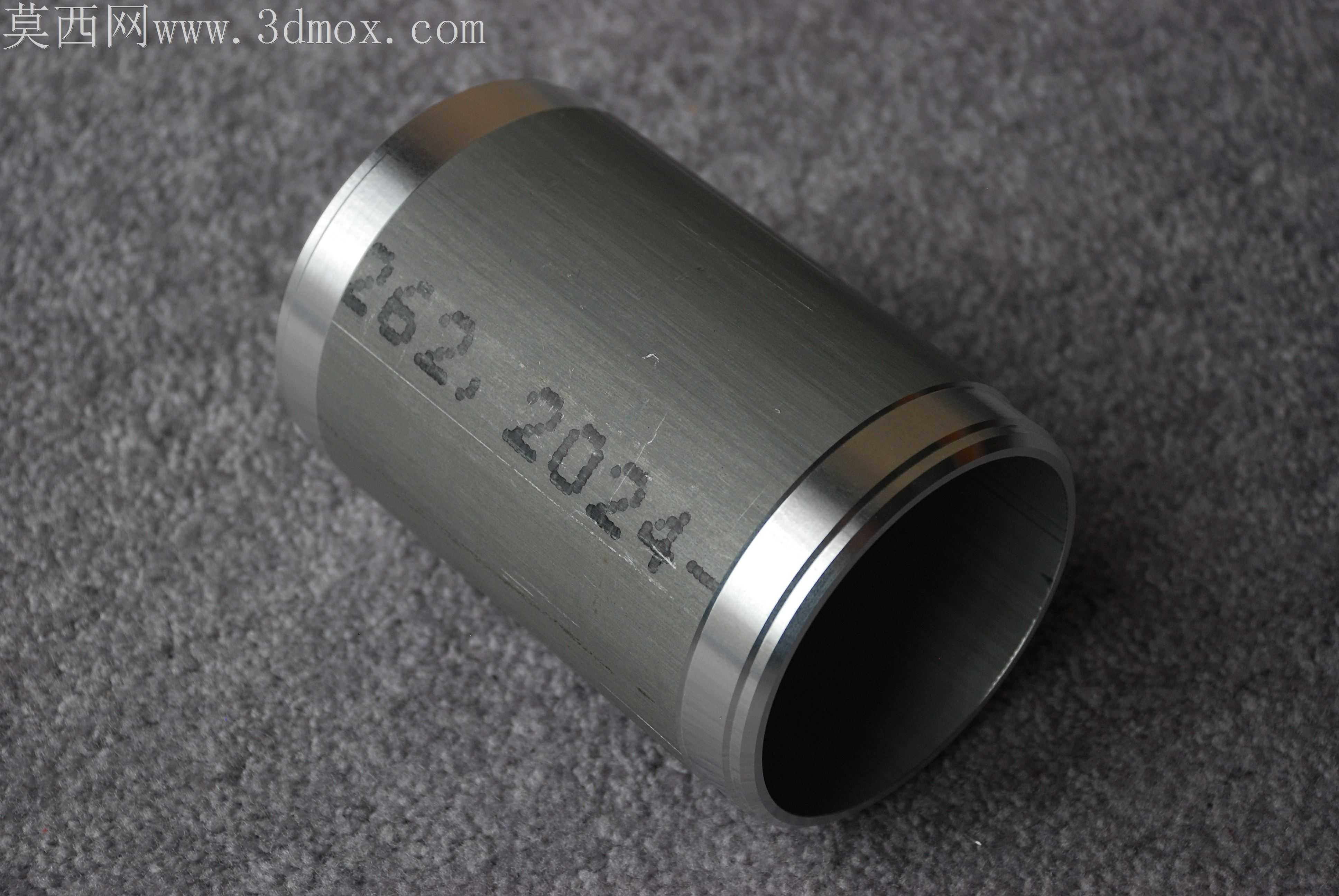

材质调试的时候，发射管内壁做了轻微的拉丝金属质感，活塞前端的网球托特意做了哑光的硬质阳极氧化效果，和铝管的亮面形成区分，渲染的时候特意在腔体内部加了微弱的环境光，能看清内部的活塞和密封结构，不会因为是剖视图就显得黑乎乎一片。最开始算发射推力的时候，还特意核对了活塞的受力面积，300psi的压力作用在铝制活塞端面上，刚好能给网球足够的加速度，算下来出管速度刚好能到600英尺每秒，不会因为推力过大把网球挤变形，也不会因为推力不足达不到训练需要的球速。

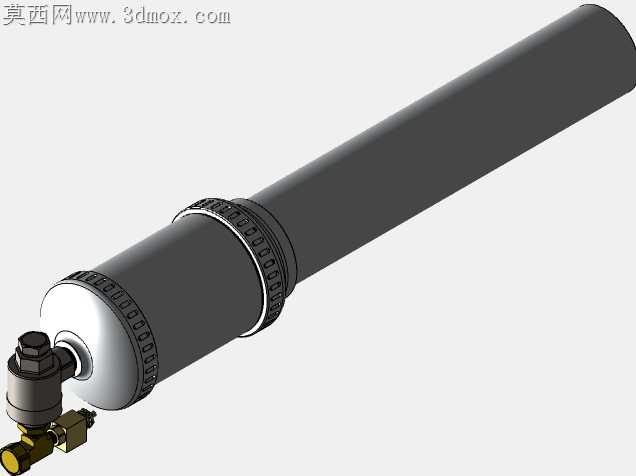

整个模型没做多余的装饰结构，所有外部的紧固件都对应了实际的安装位置，端盖和筒体的连接用了均布的内六角螺丝，拆的时候能直接把整个活塞组件从尾部抽出来，维护换密封件的时候不用拆整个发射管，实际用的时候不管是做网球训练的发球设备，还是改成其他球状物品的低压发射装置，调整气压就能适配不同的发射距离需求，结构的通用性比市面上常见的摩擦轮式发球器要高，不会出现网球磨坏摩擦轮需要频繁换配件的问题。
