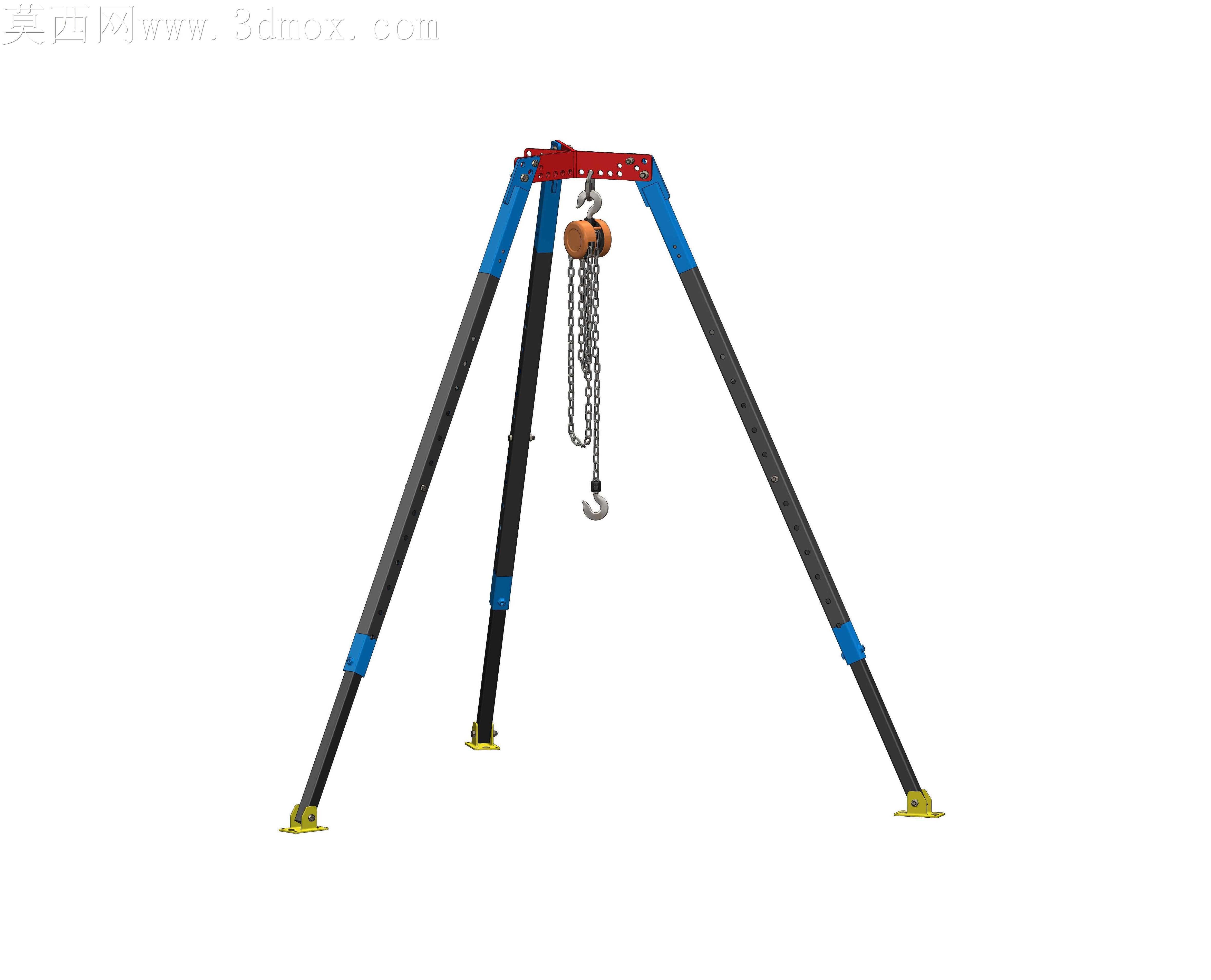

可调节便携三脚架起重升降装置设计

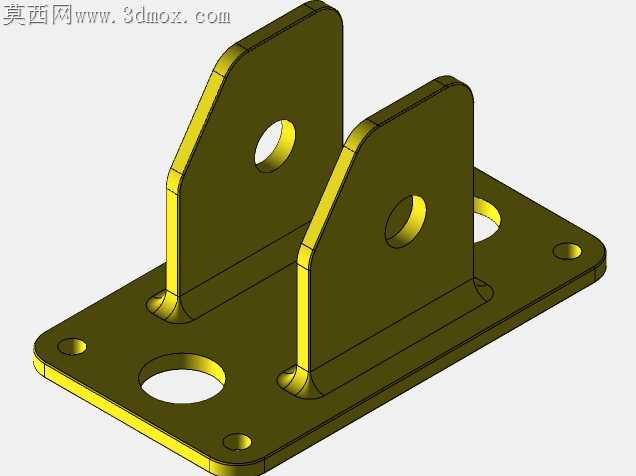

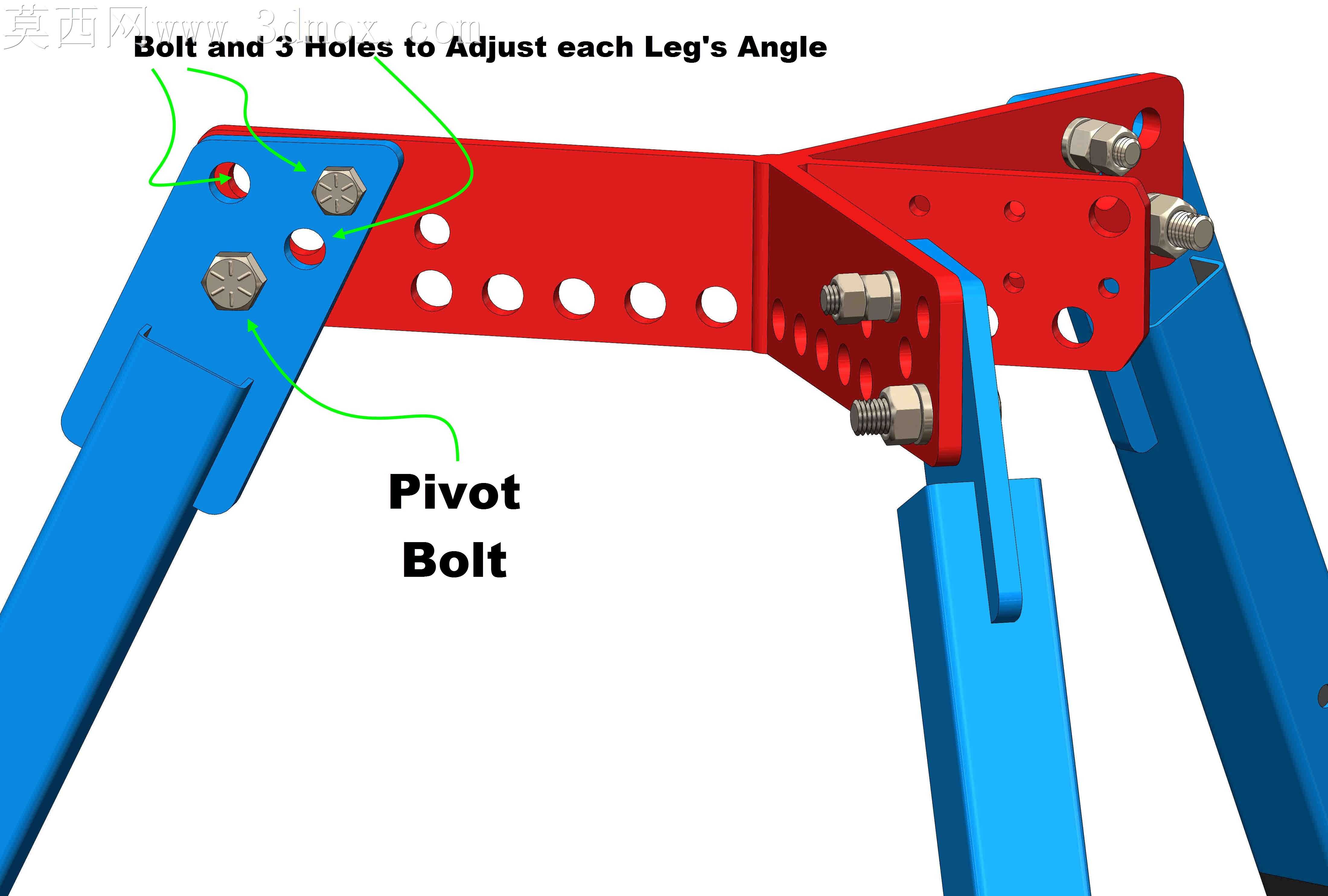

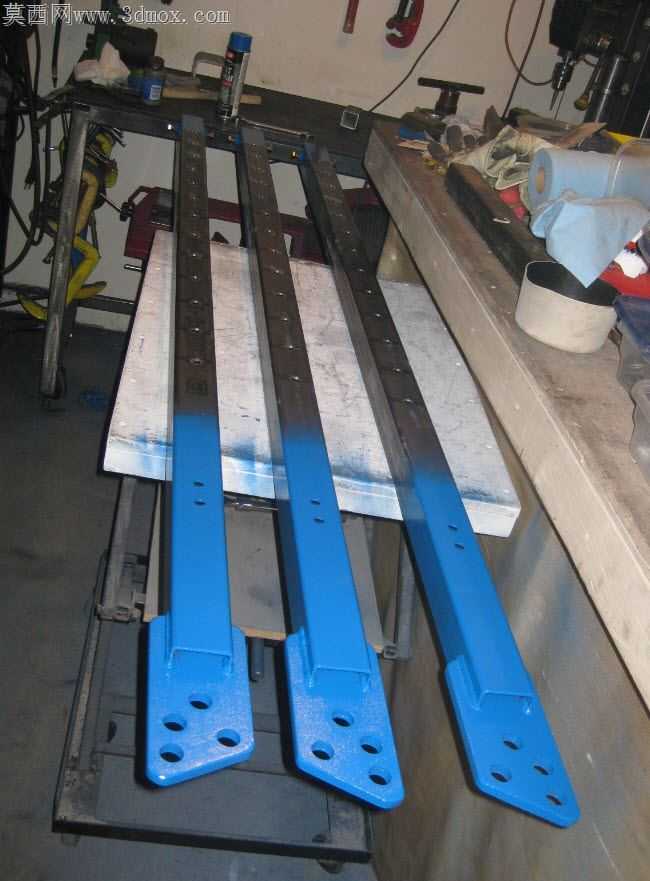

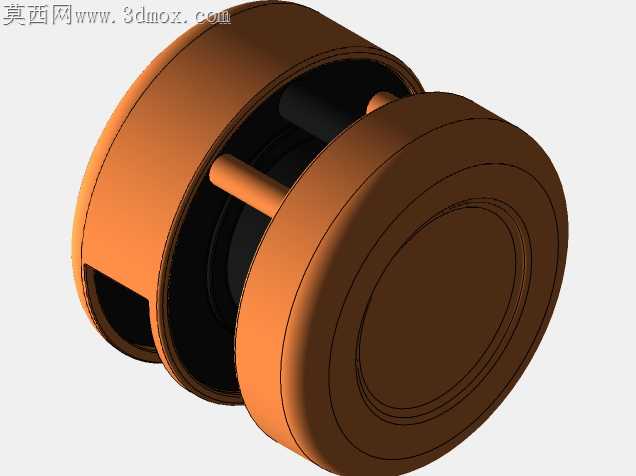

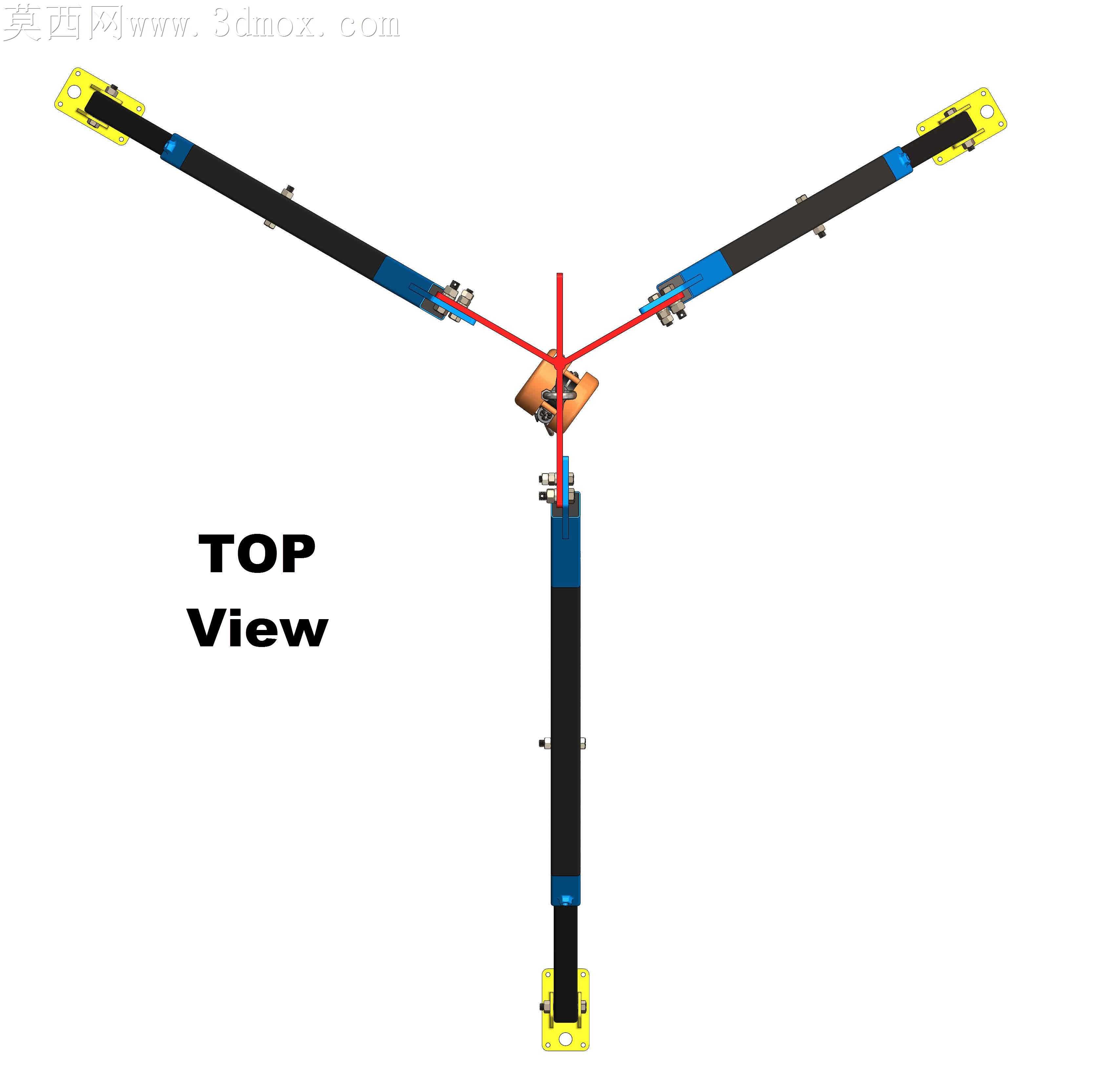

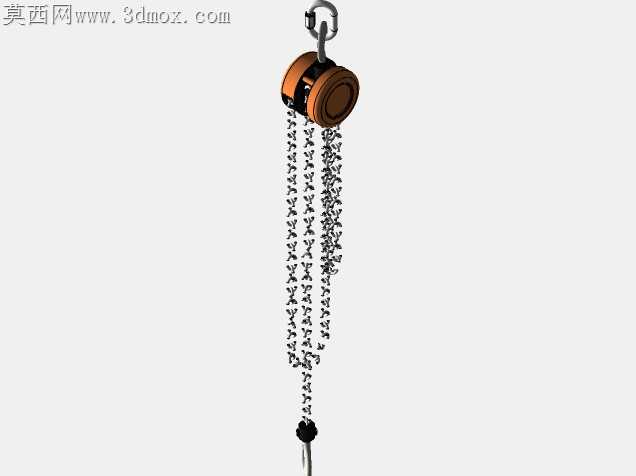

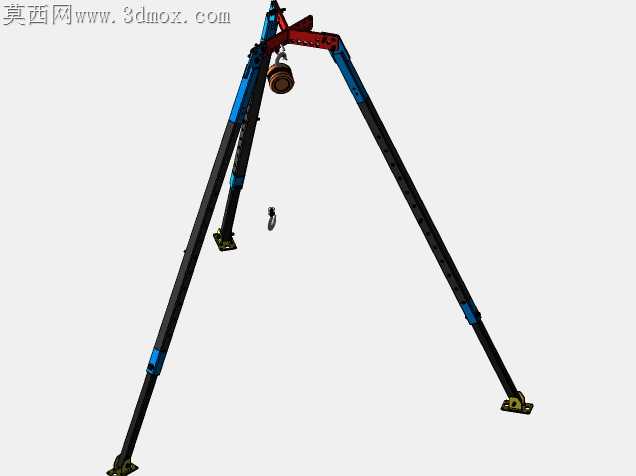

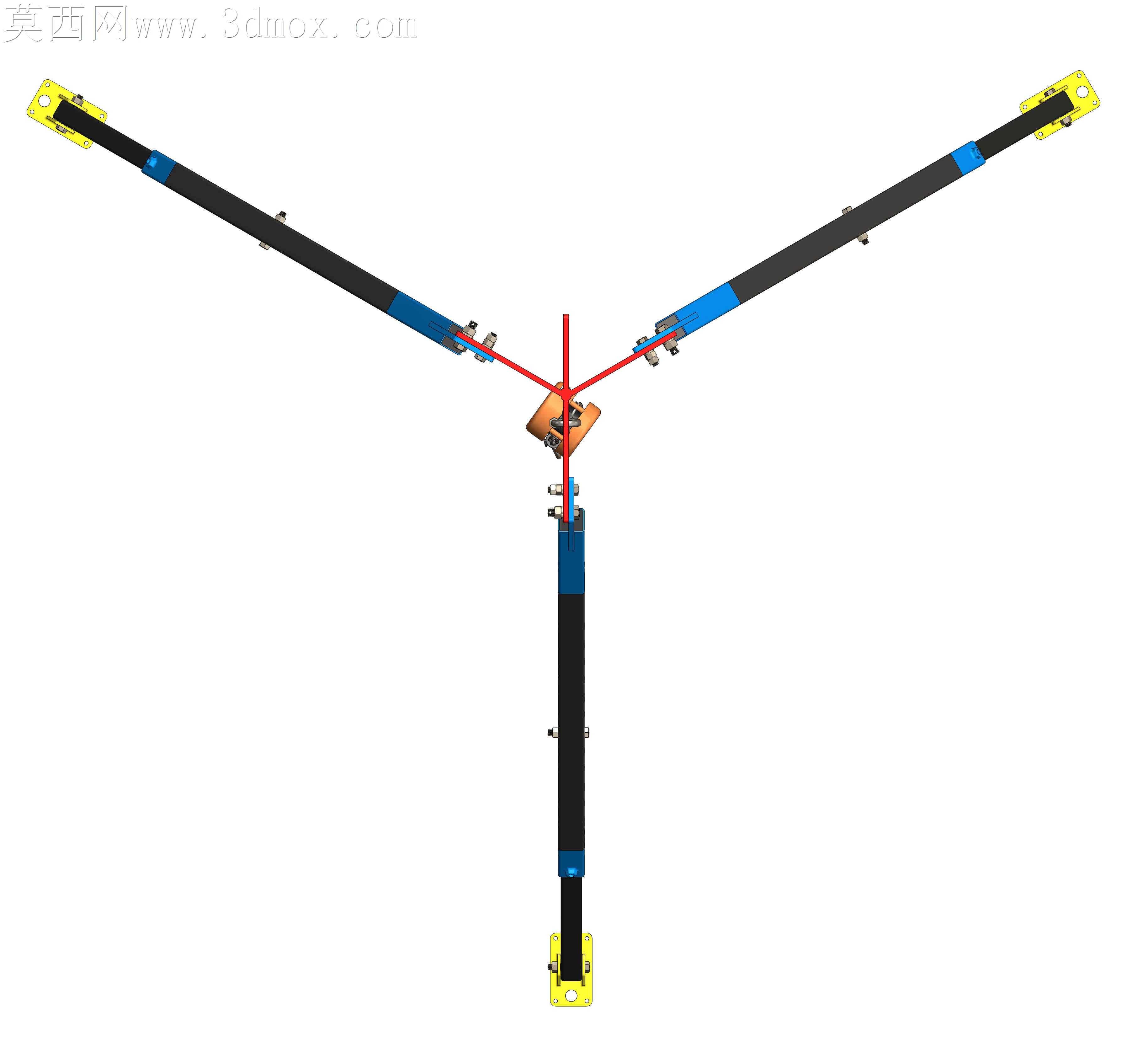

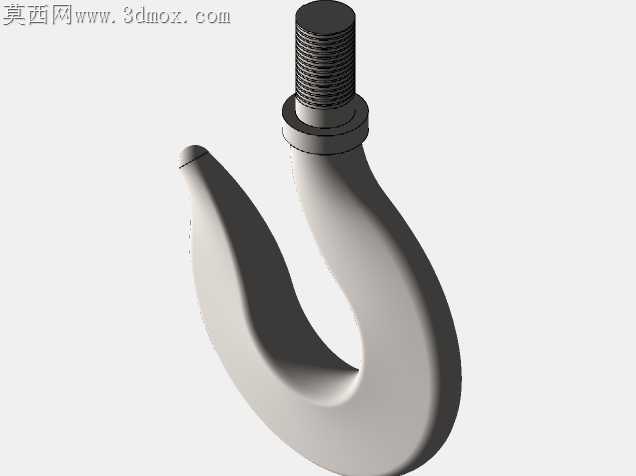

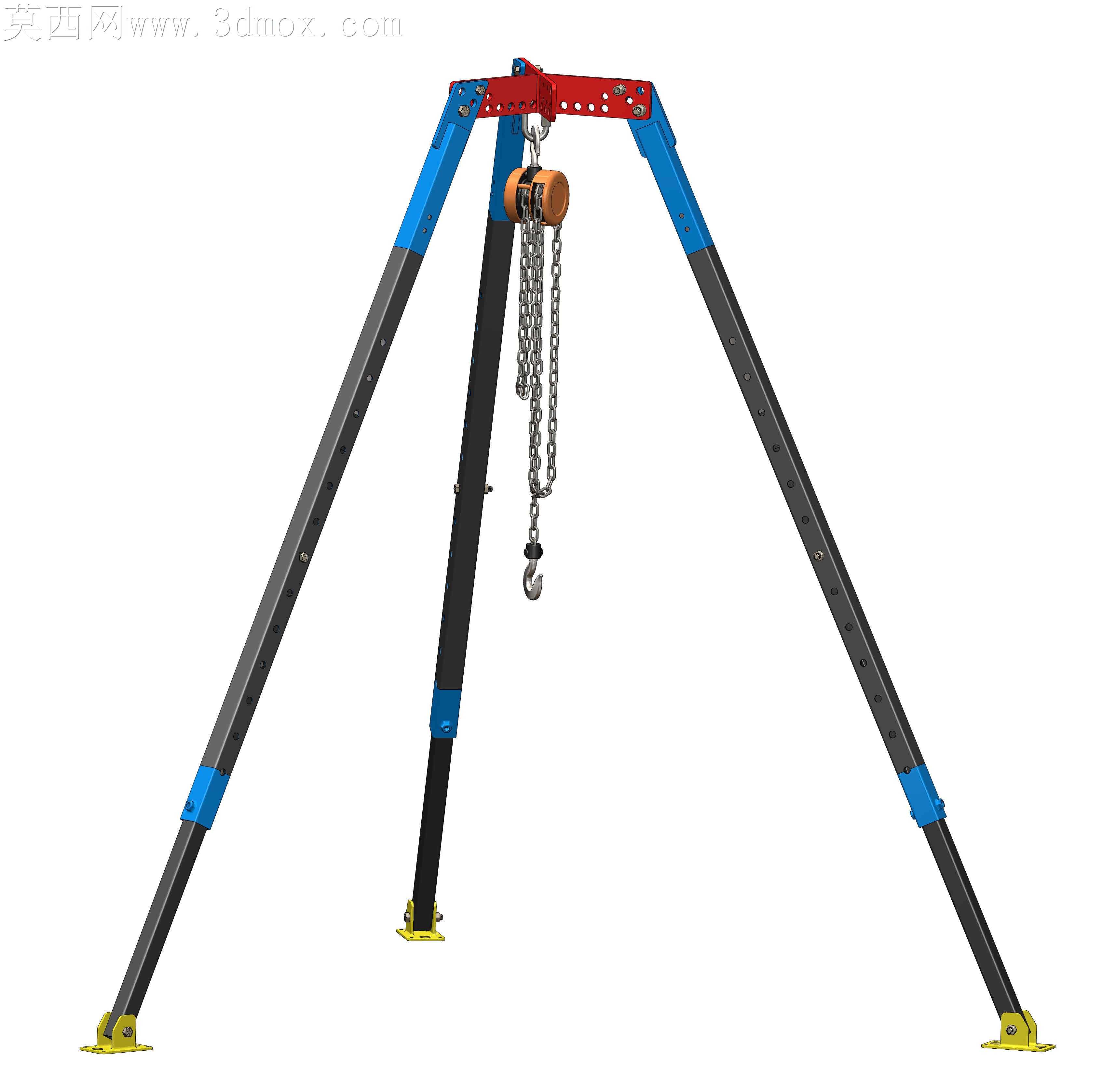

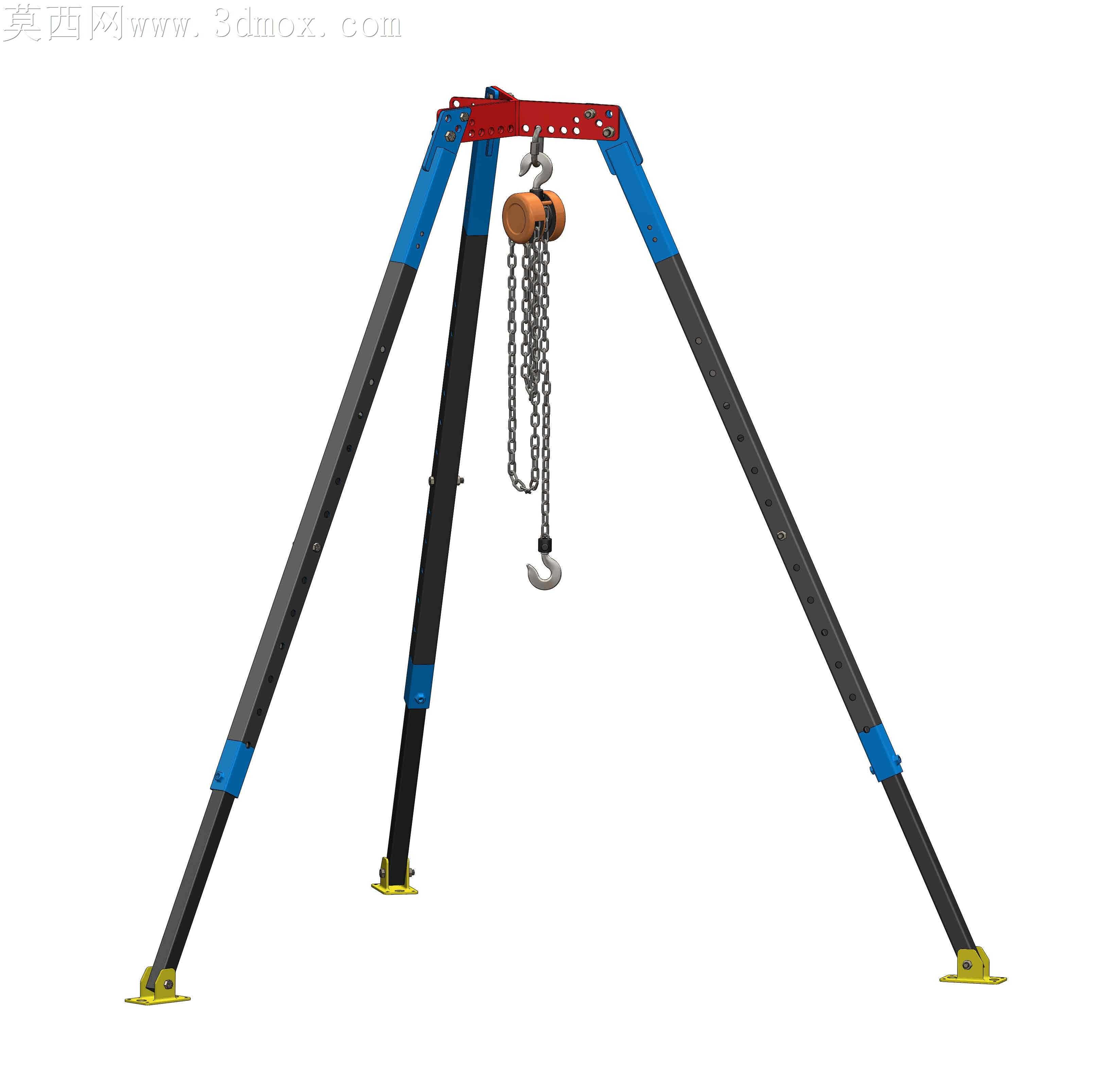

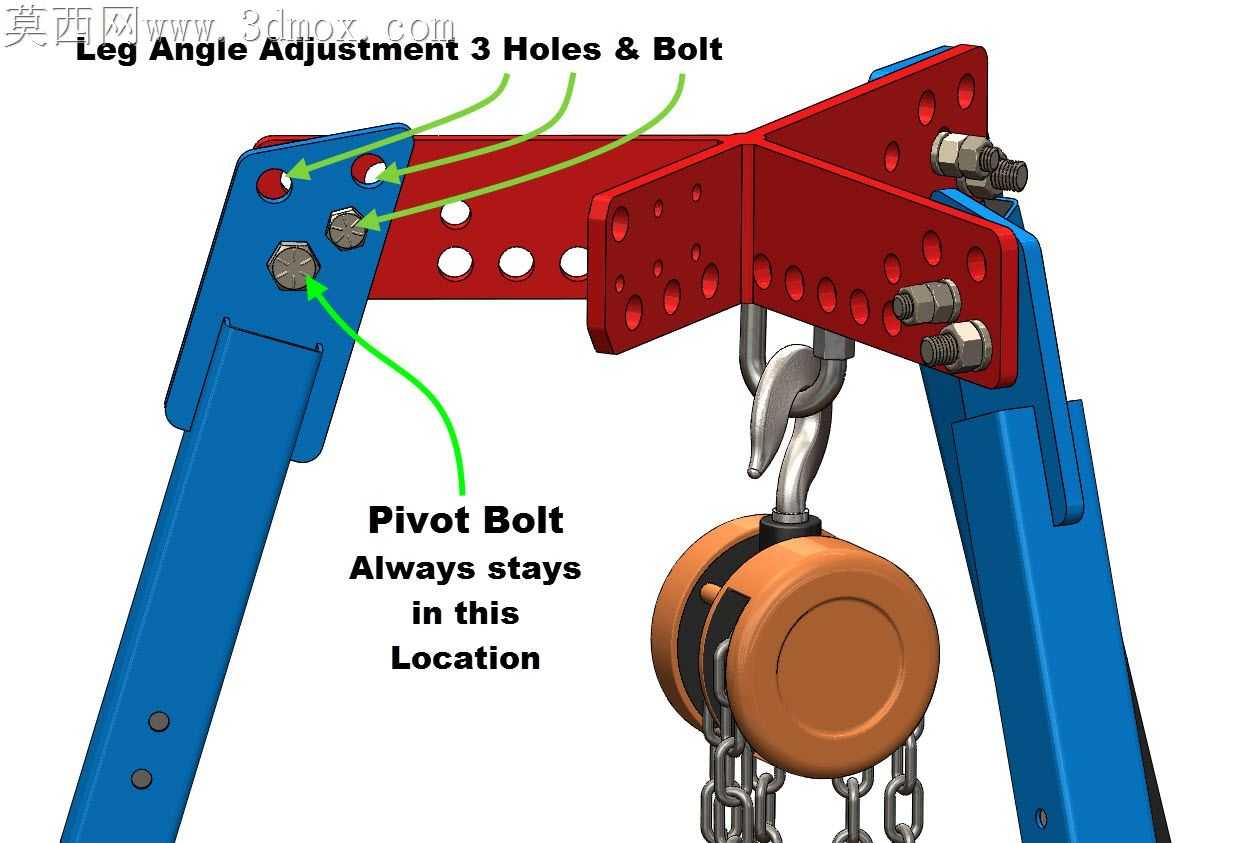

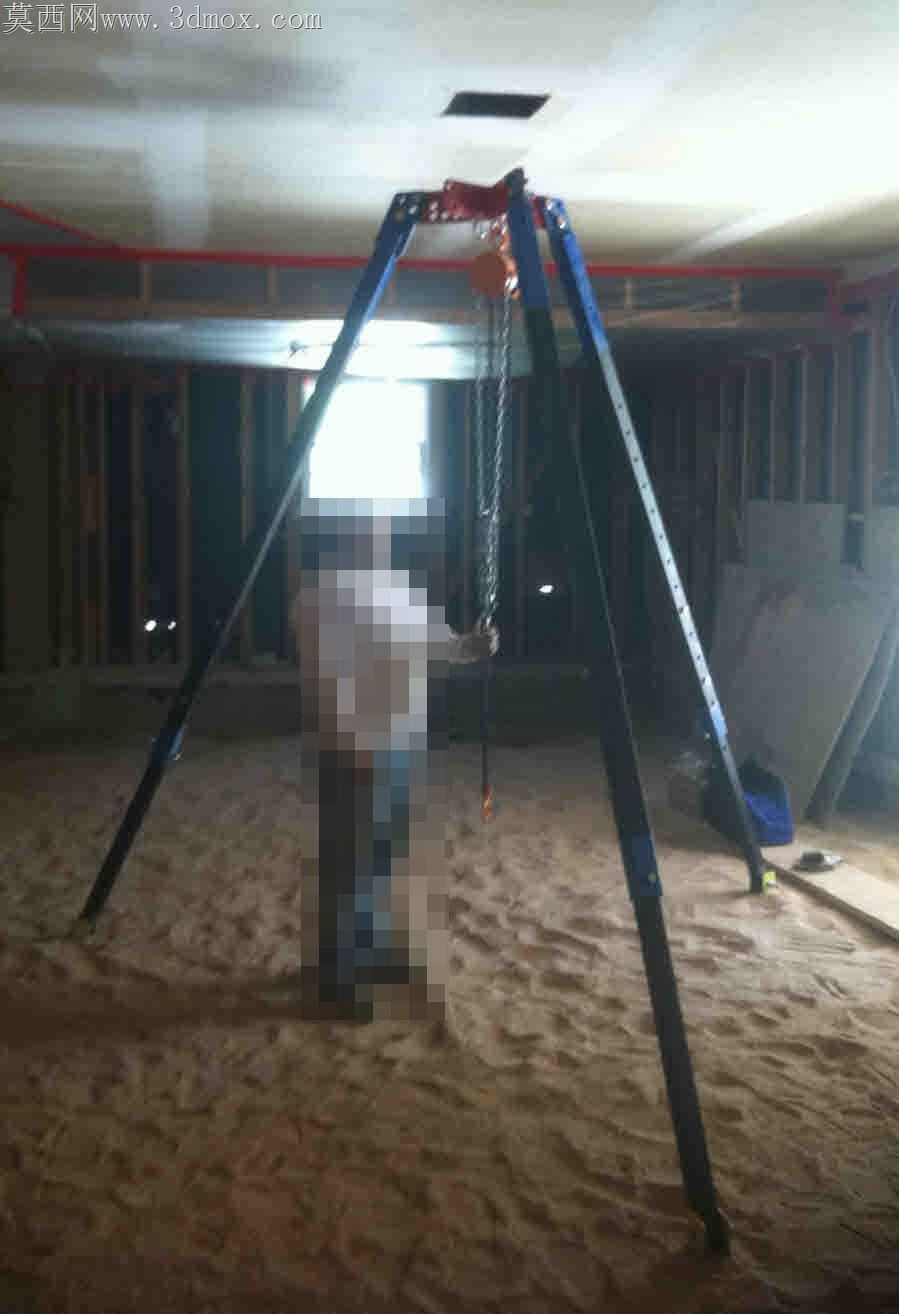

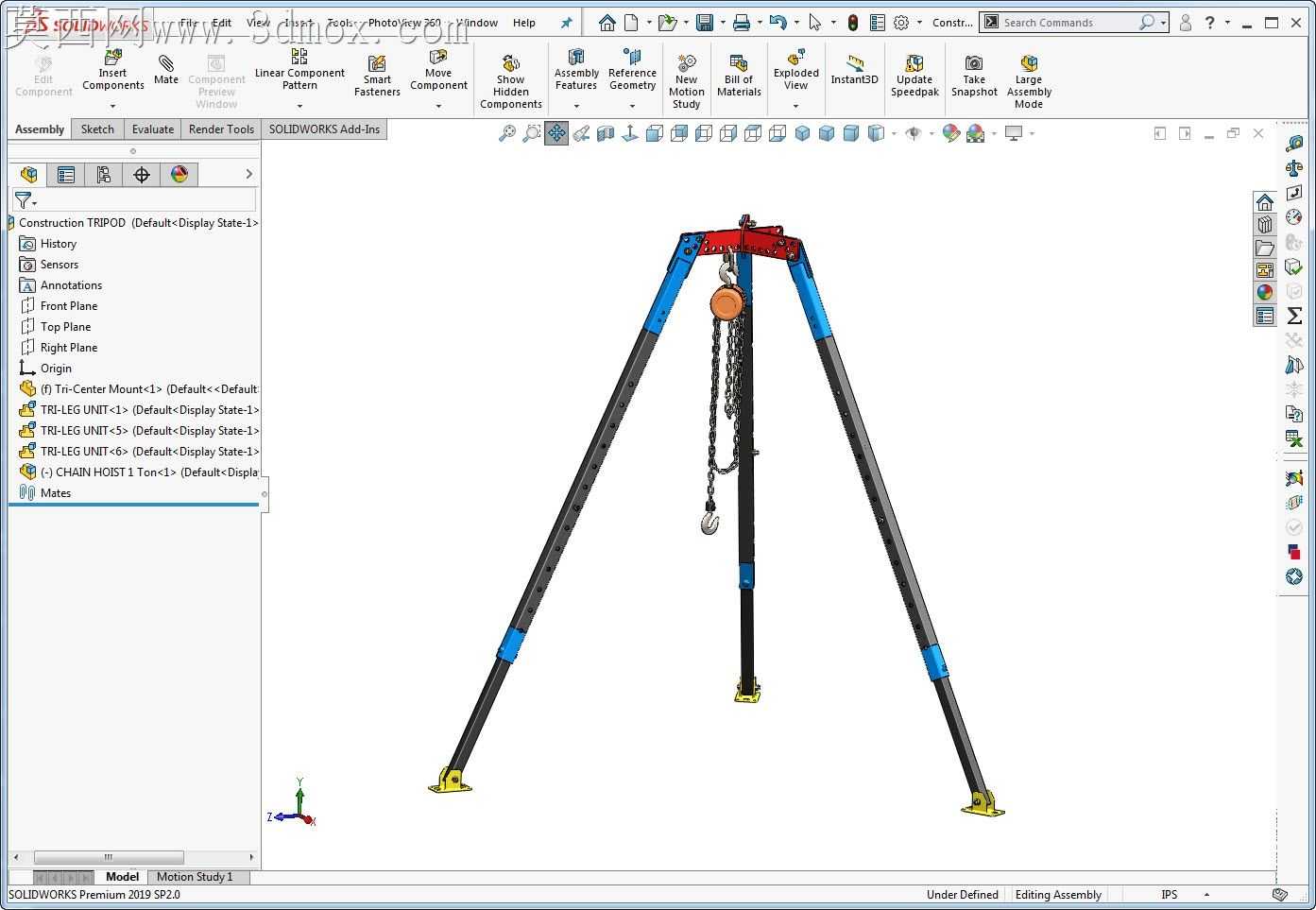

做这个三脚架起重装置的建模时，最先敲定的是支腿的伸缩调节结构，毕竟实际用的时候要适配不同作业高度，还要能在不平整的地面找稳支撑点，一开始想做螺纹旋拧的调节方式，后来考虑到现场作业手上经常沾油污、戴手套，螺纹结构容易进灰卡滞，就改成了弹销定位的伸缩管结构，每根支腿做了五档调节位，孔位边缘特意做了倒角，避免插拔的时候刮掉漆层或者卡滞。支脚部分没做尖锥款，反而选了带防滑纹的平底脚垫，一开始还担心在软质地面会下陷，后来加了可拆卸的圆形垫脚盘，不用的时候可以直接拔下来，收纳的时候不占额外空间。顶部的横梁连接部分是建模时卡最久的地方，三根支腿的铰接座要保证张开角度一致，不然受力会偏，一开始用的是单孔铰接，模拟受力的时候发现支腿张开到最大角度时，铰接销的剪切应力超标，就把铰接座改成了双耳式结构，每个铰接点用两个定位销分担载荷，横梁上挂手拉葫芦的吊耳位置特意往中心偏移了12毫米，避免葫芦链条收放的时候蹭到中间的支腿。手拉葫芦的建模没做简化，链条的每一节链环都做了环环相扣的配合，一开始直接阵列链环的时候发现转动的时候会出现干涉，就逐节调整了链环的旋转角度，保证吊钩上下移动的时候链条能自然垂顺，不会出现拧链的情况，吊钩的防脱卡簧也做了可转动的配合，还原实际使用时的开合状态。材质调试的时候，支腿主体选了哑光黑的碳素钢材质，调节箍和顶部横梁用了醒目的工业蓝和正红色，不是为了好看，是现场作业的时候能快速看清结构位置，避免磕碰，脚垫用了带细微颗粒质感的橡胶材质，渲染的时候特意给支腿表面加了轻微的使用划痕质感，不会像全新模型那样脱离实际使用场景。装配的时候特意留了支腿的角度活动余量，三根支腿可以单独调整张开角度，哪怕是靠近墙角或者设备旁边作业，也能把其中一根支腿挪开留出操作空间，不会像固定角度的三脚架那样受场地限制。整个装置拆解开之后所有零件都能塞进普通的工具袋，两个成年人就能轻松搬运组装，不用额外的吊装工具辅助，针对小吨位的现场吊装作业，比如车间里挪设备、装修吊材料、狭窄空间的重物提升，比大型起重设备灵活太多，建模的时候反复核对了受力点的壁厚，额定起重量控制在450公斤以内，日常300斤以内的吊装作业完全能hold住，哪怕支腿分开跨在楼板洞口上方，也能保证支撑稳定性。
