带透明防护外罩的底盖自动装配设备

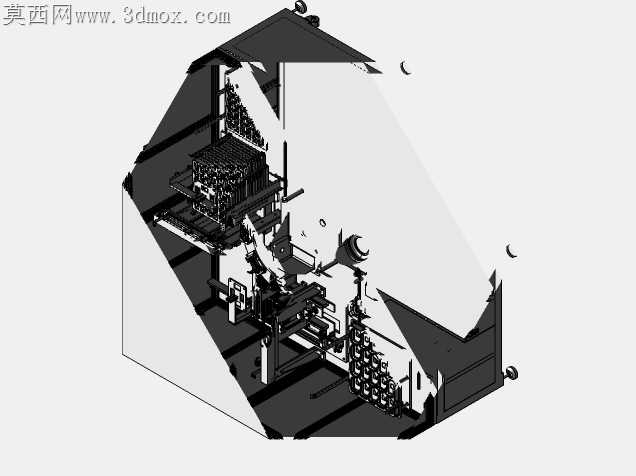

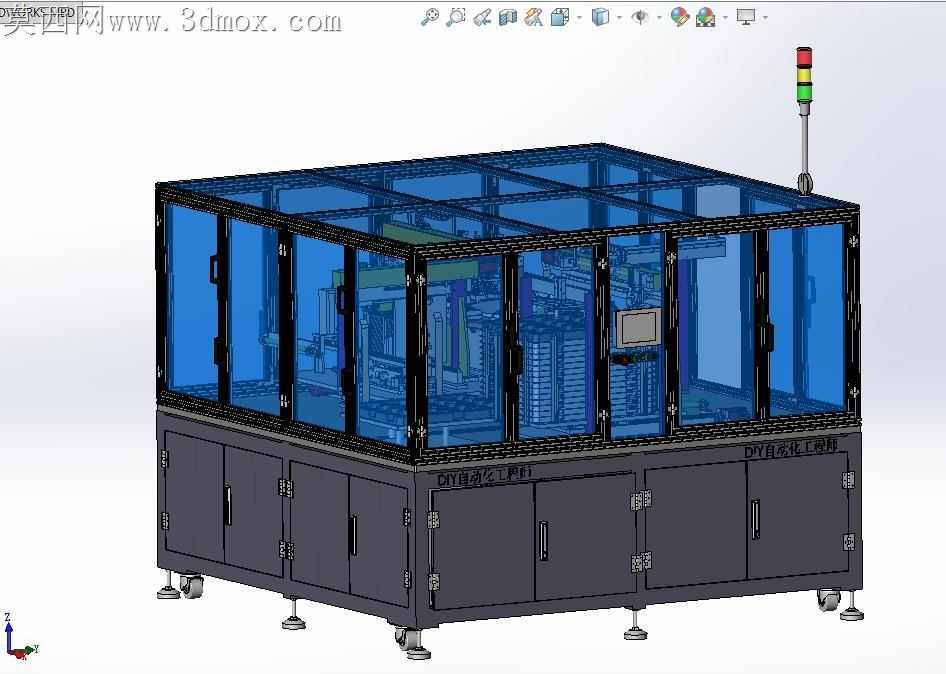

做这个底盖装配机的三维建模时，我特意从装配逻辑视角切入，先把整个设备的功能区块拆解开——上层是装配作业的核心执行区，下层是电气与动力元件的收纳柜体，最顶部留了三色警示灯的安装位，每个区块的空间预留都提前算好了后续装配的干涉问题。一开始画机架的时候，本来想直接用整根方通拼外框，后来考虑到现场维护要拆侧板，特意把外框的型材拼接处做了分体式连接位，每段型材的端面都留了标准紧固件的沉孔，不用额外打偏孔就能装牢，后期换透明防护板的时候也不用拆整根机架。透明防护罩的部分没做整块的大面板，而是分成了六块独立的带框透明板，每块板都配了内嵌式的门把手和合页位，建模的时候特意把合页的旋转轴位置留了2mm的间隙，避免开关门的时候蹭到旁边的型材边框，透明材质选的是带轻微蓝调的亚克力，渲染的时候把折射值调到1.45，边缘加了一点点厚度带来的暗边，不会像玻璃那样太透显得内部结构杂乱。下层的柜体柜门我一开始想做全平的门板，后来考虑到车间里工人推物料车容易磕到柜门，特意在每扇门的边缘加了一圈凸起的防撞包边，建模的时候把包边和门板做了一体化的布尔运算，没有留拼接缝隙，渲染的时候给柜体用了哑光深灰的冷轧钢材质，粗糙度调到0.6，不会在车间灯光下产生刺眼的反光。底部的支撑我同时做了可调脚杯和万向脚轮，脚轮的安装位比脚杯的最低位置高3mm，平时调平设备的时候脚杯着地，脚轮悬空不会晃，要移位的时候把脚杯往上拧就能直接推走，建模的时候特意把脚杯的调节螺纹做了简化的示意，不用画全牙型也能看清调节逻辑。顶部的三色警示灯我没直接用现成的标准件模型，而是自己按常用的工业款尺寸重新搭了，灯柱的直径和安装法兰的孔位都对齐了机架顶部的预留安装板，接线的走线槽直接藏在机架的型材槽里，外观看不到明线。作业区内部的模组安装位我留了通用的T型槽安装面，不管是上料模组、压装模组还是检测工位，都能顺着槽调整位置，不用重新打孔改机架，建模的时候把每个安装面的配合公差都按常用的工业装配标准留了0.1mm的间隙，实际装配的时候不会出现卡件装不上的问题。渲染的时候特意打了两盏侧光，把透明防护罩内部的结构层次打出来，不会因为罩子的存在看不清内部的装配关系，警示灯的红黄绿三色我给了微弱的自发光效果，更贴近设备通电待机的真实状态。整个模型做下来，每个结构细节都是对着实际车间使用场景调整的，没有多余的装饰性结构，所有的造型都是为了方便装配、维护和现场使用，不管是用来做方案演示还是后续出加工图，都能直接对应到实际的生产需求。
