冰箱门体自动化检测输送生产线设计

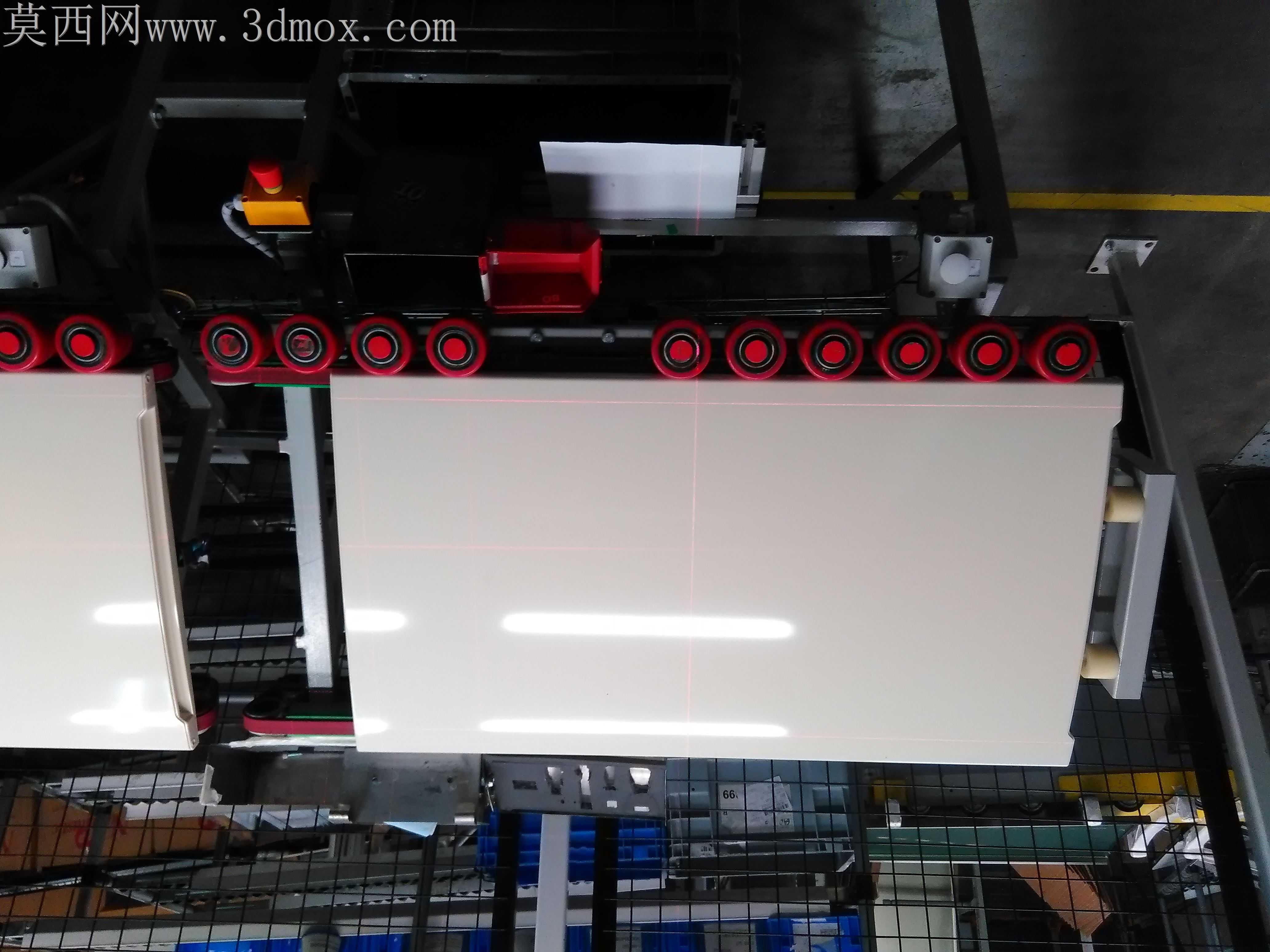

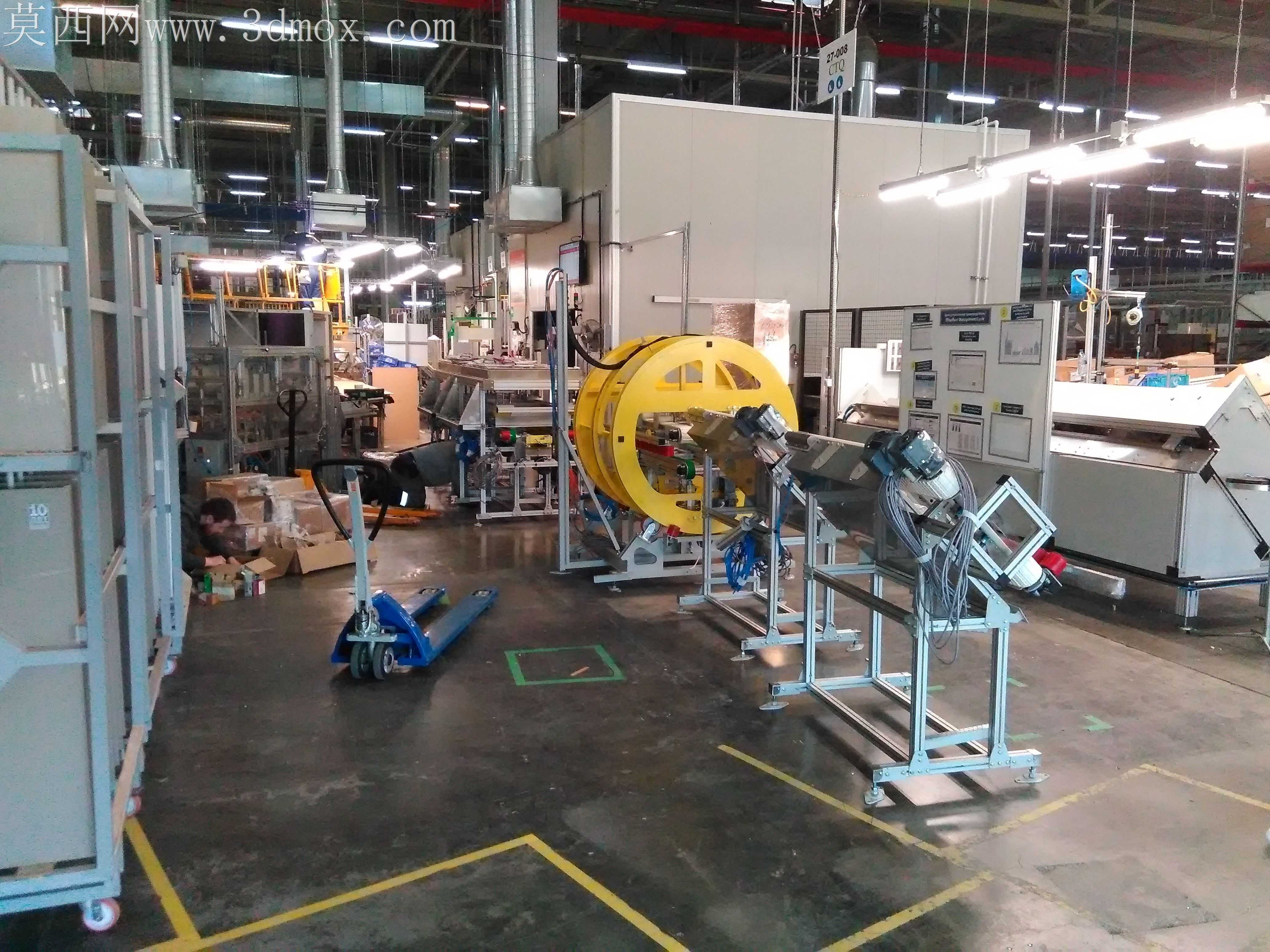

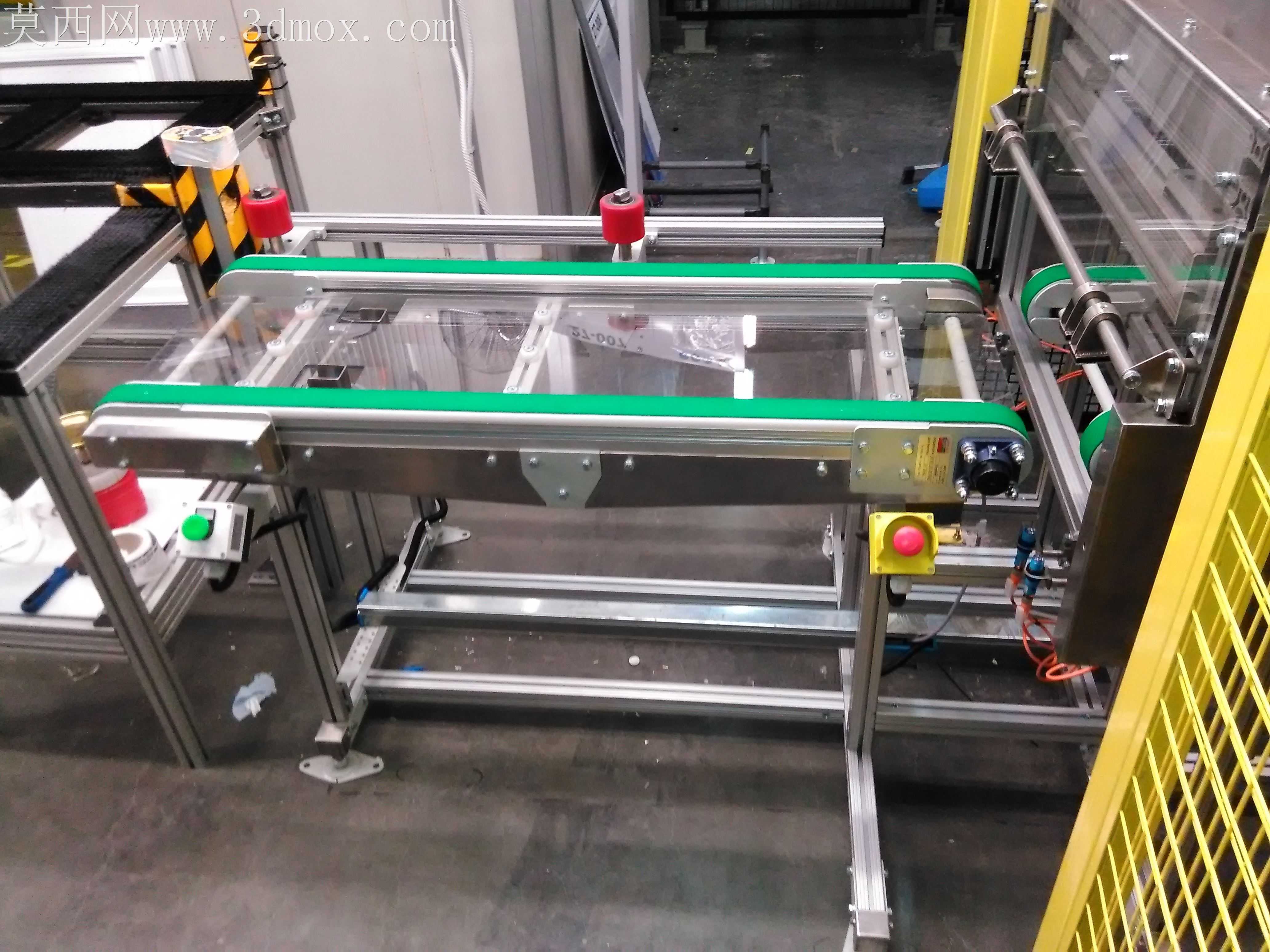

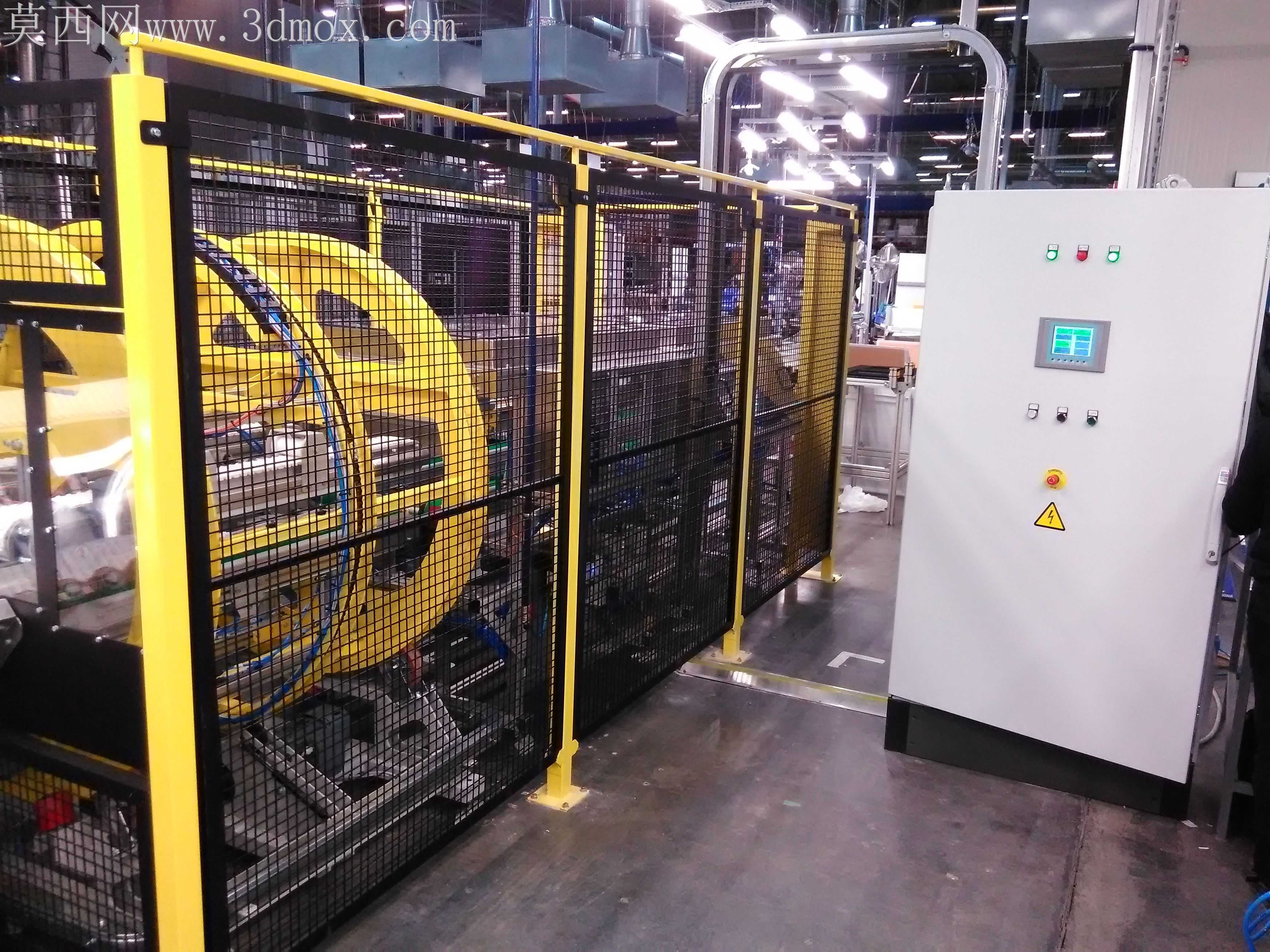

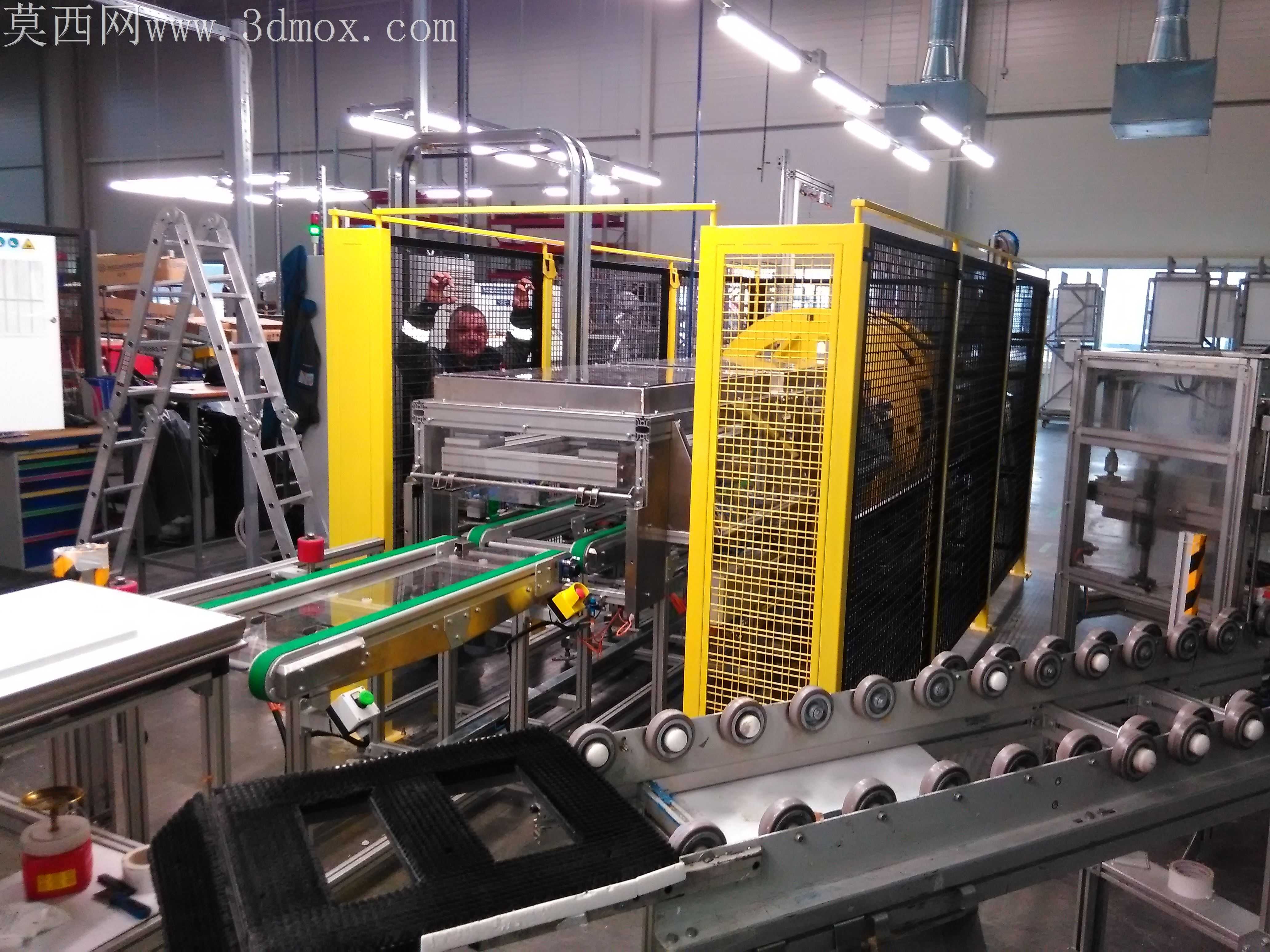

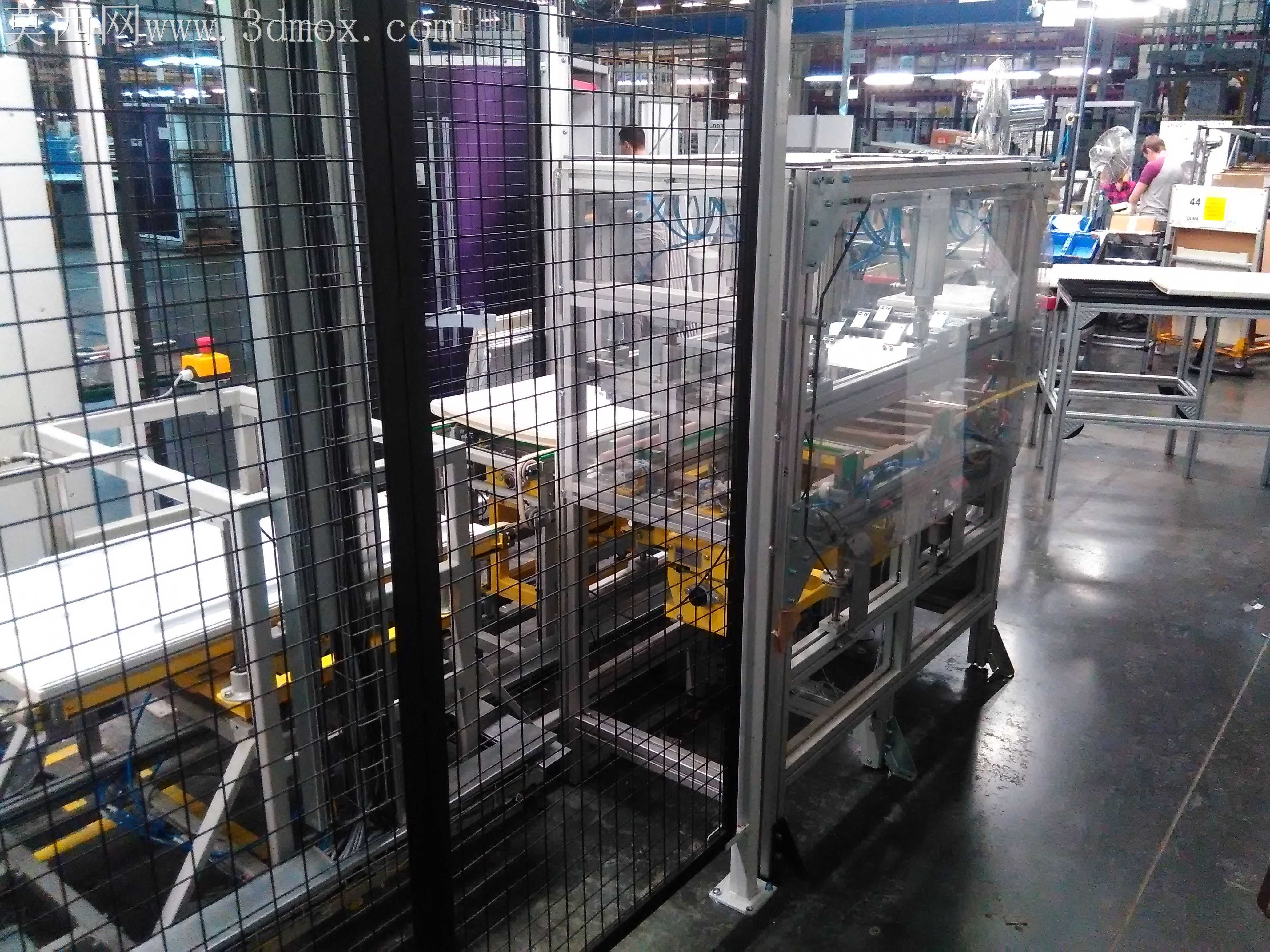

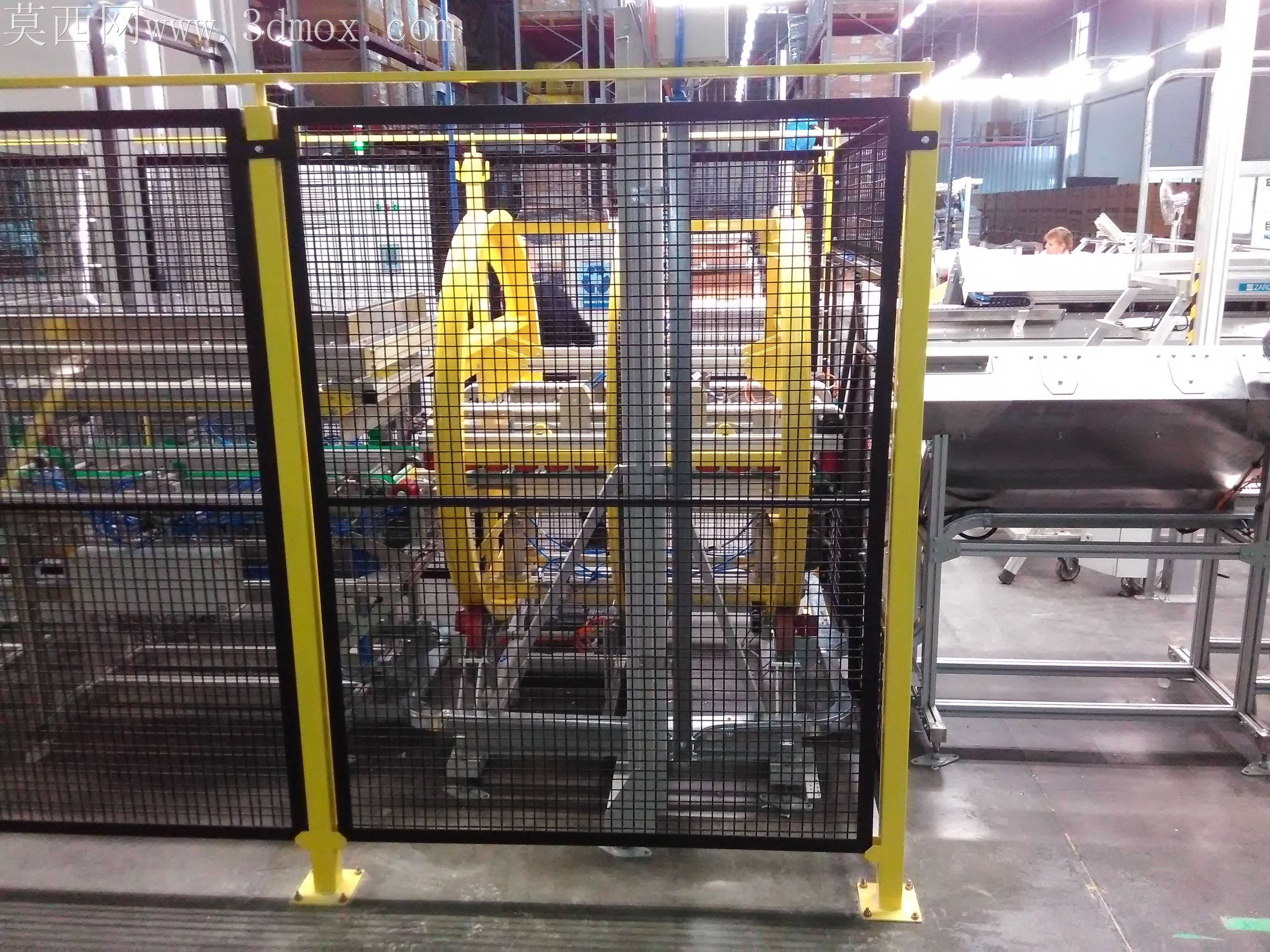

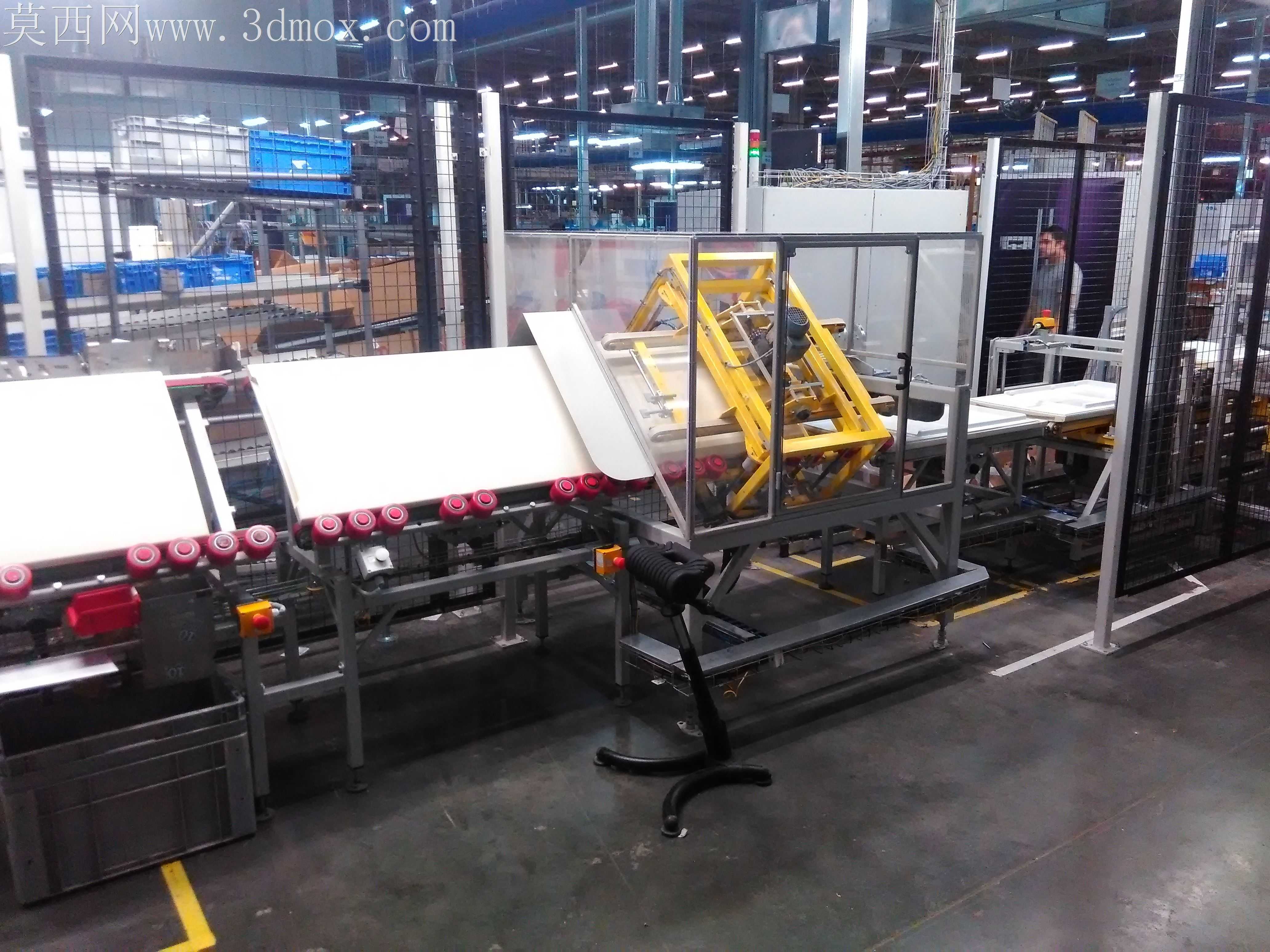

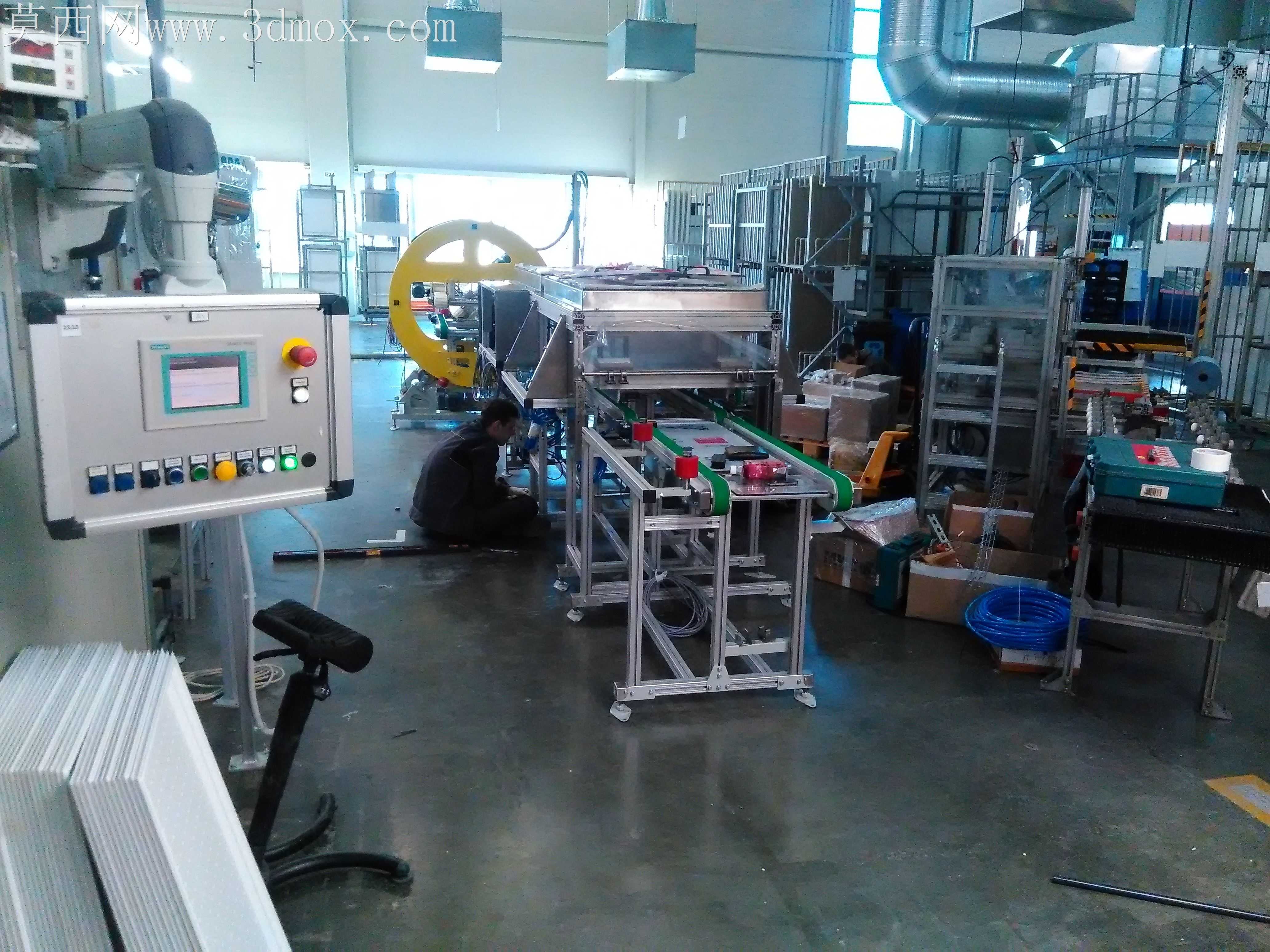

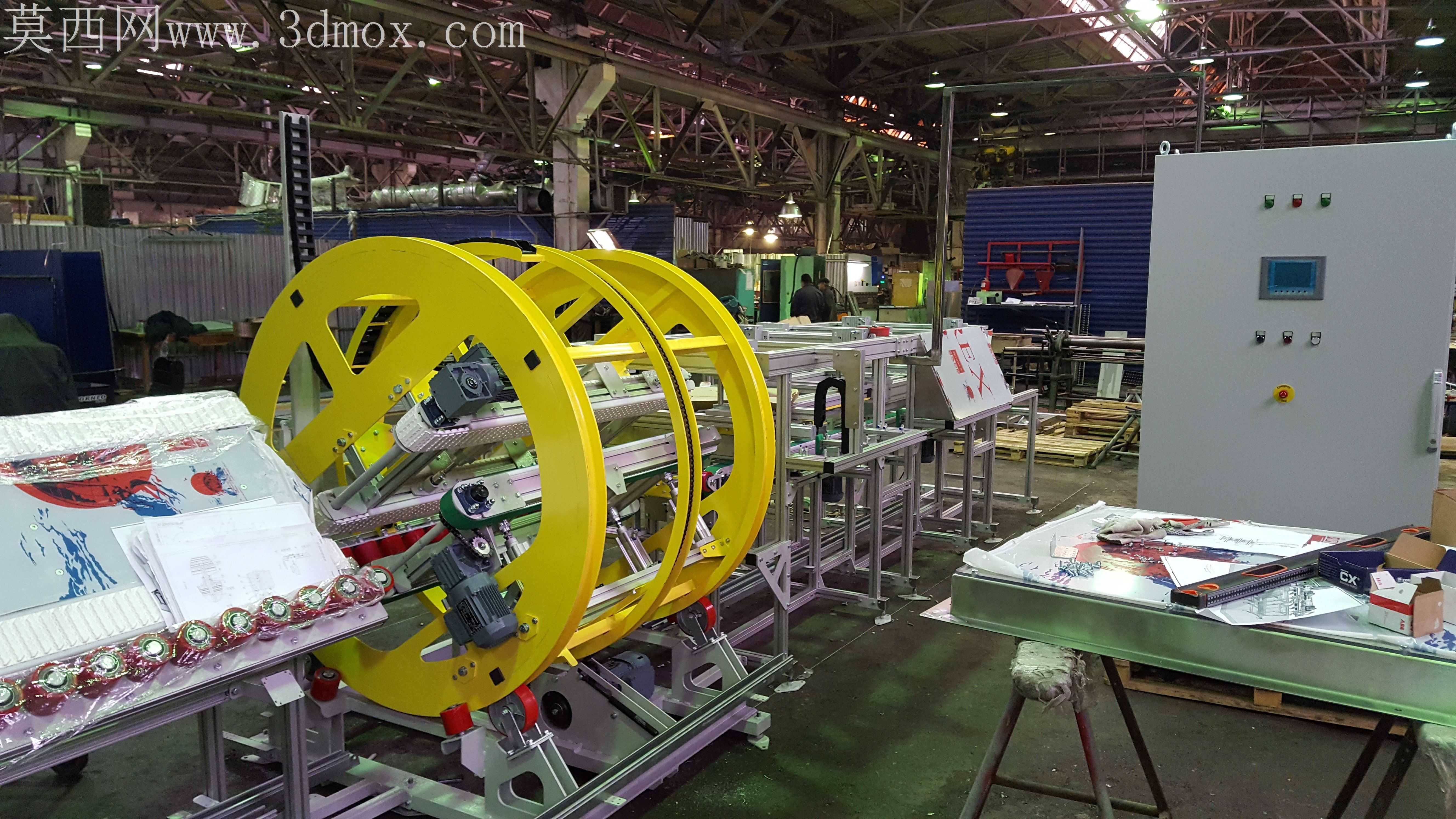

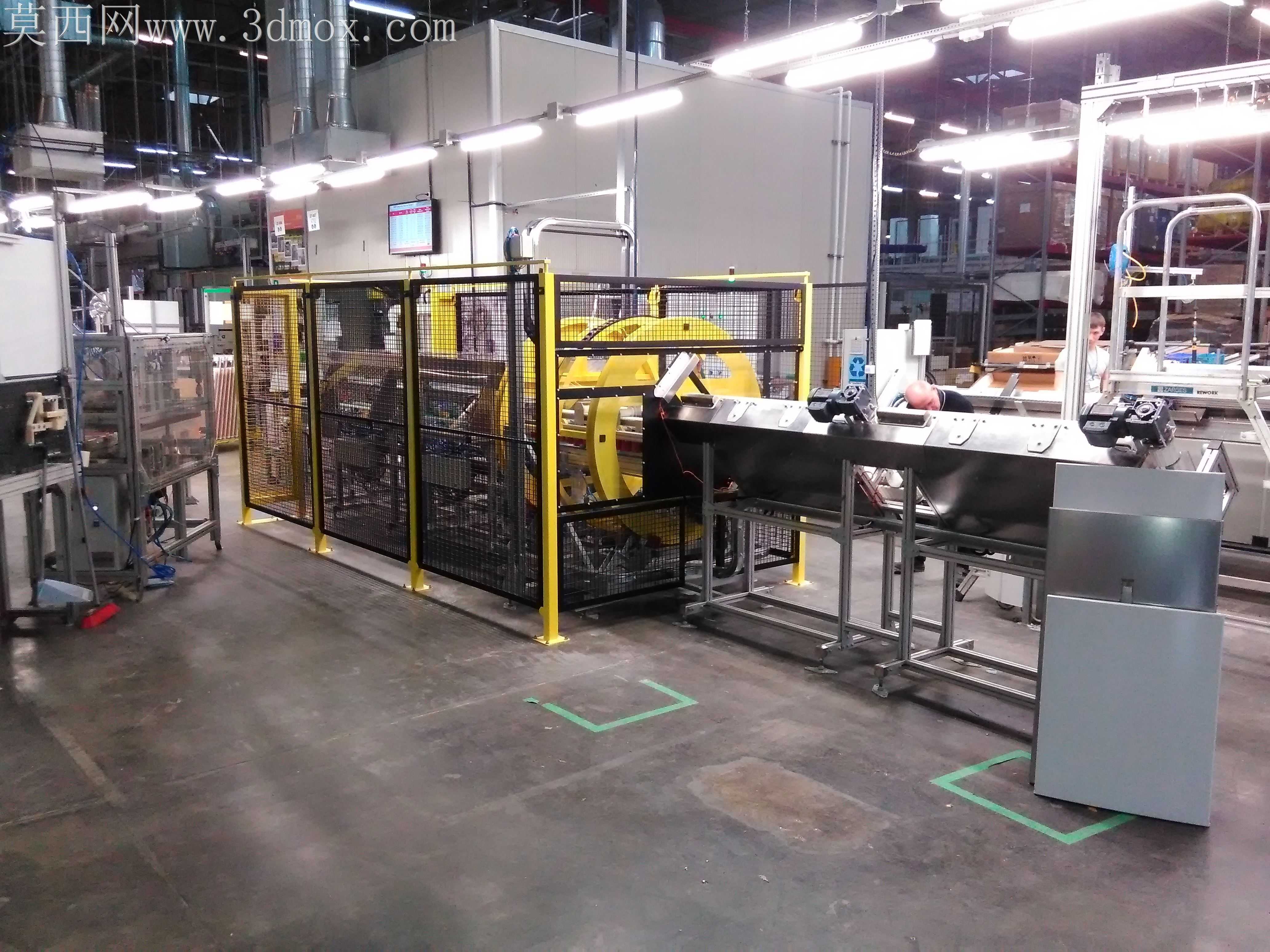

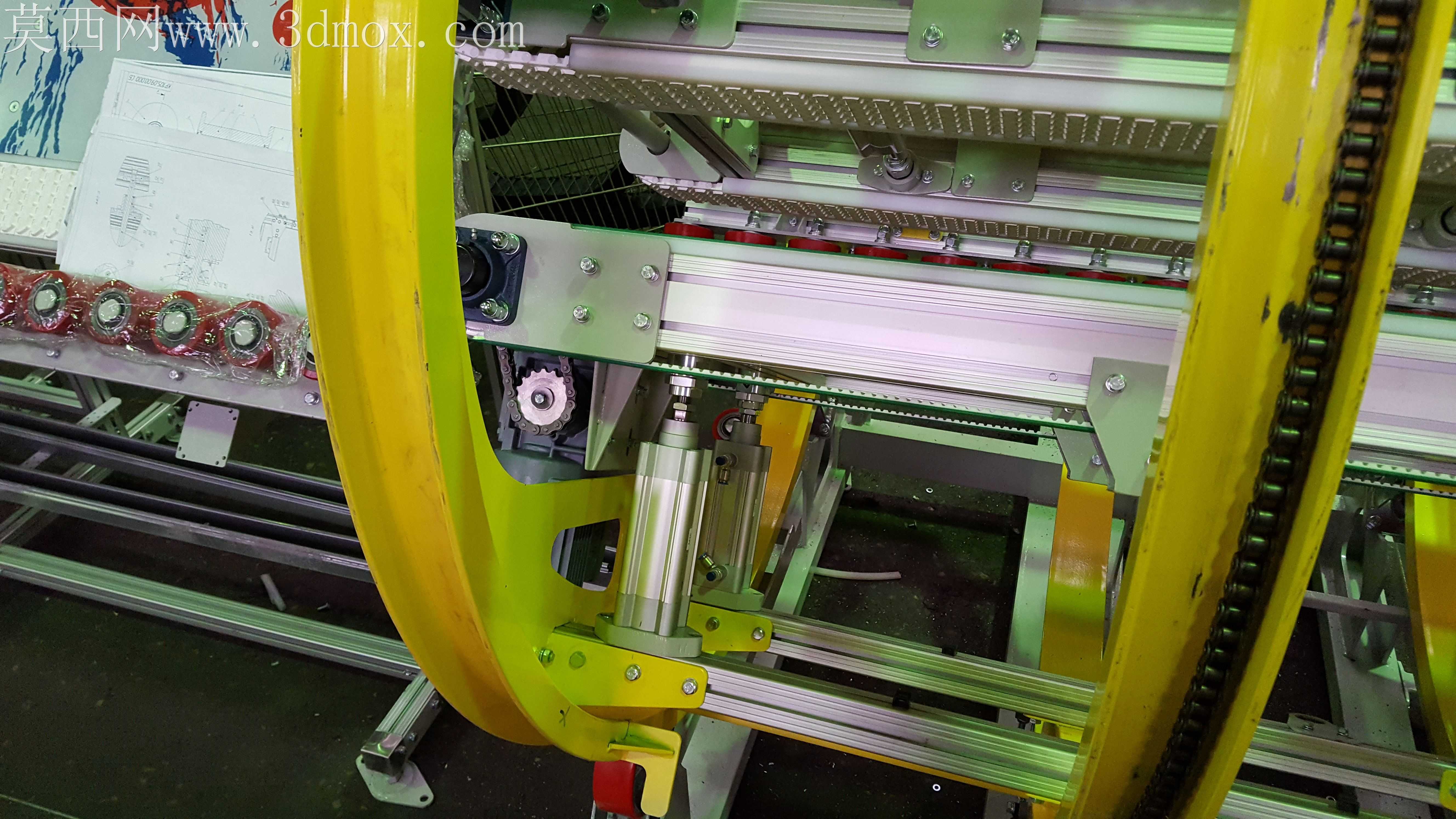

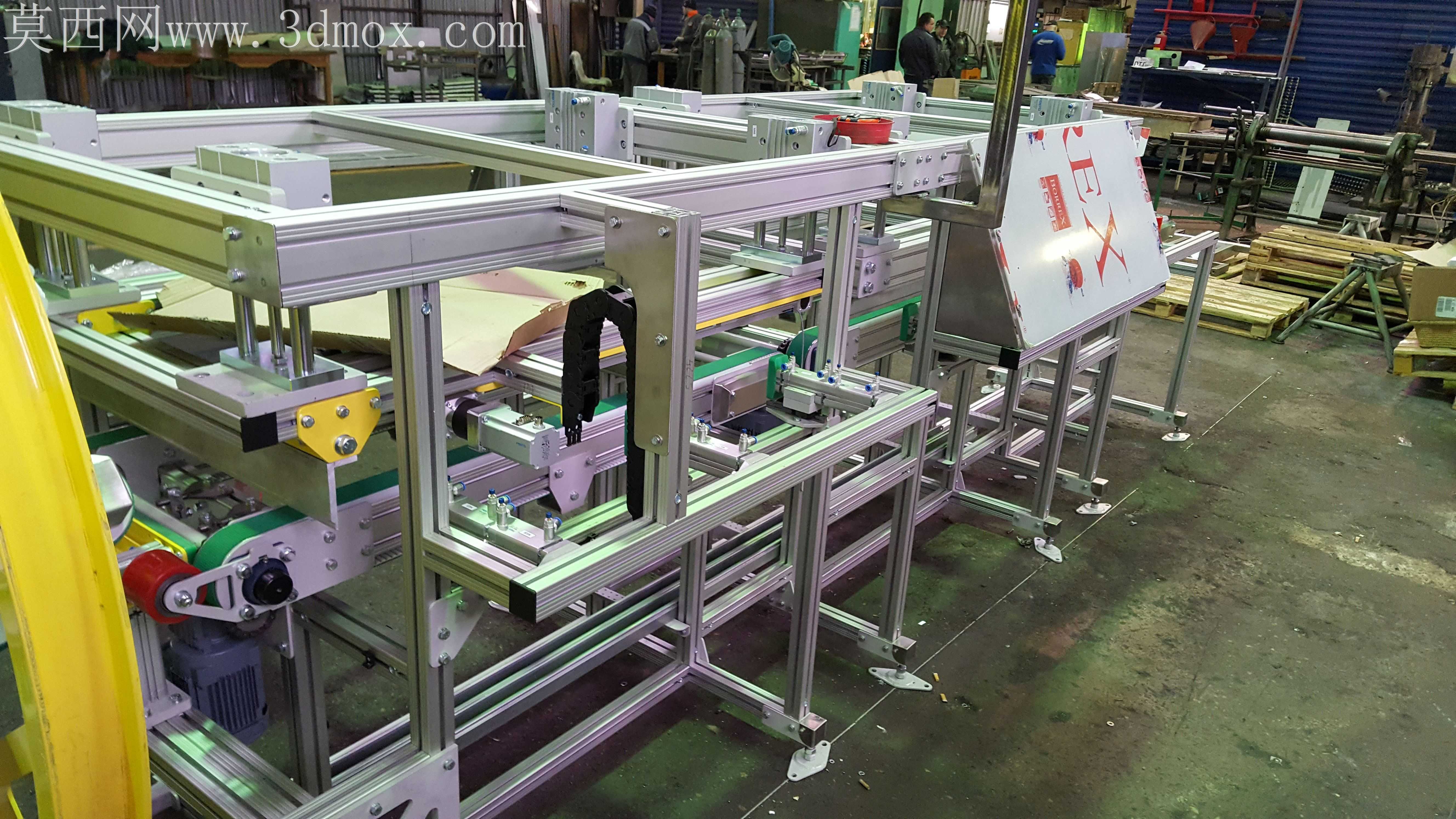

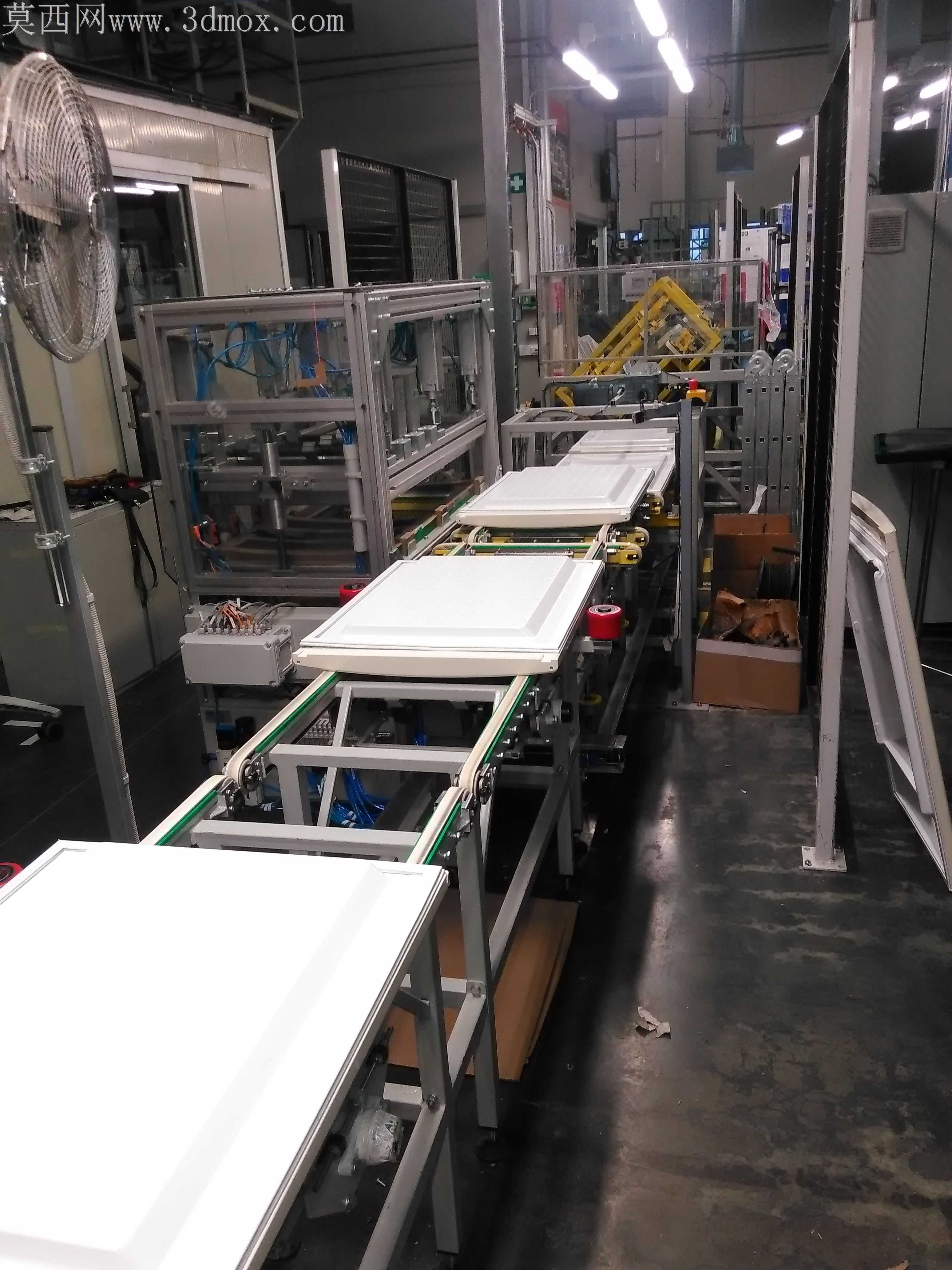

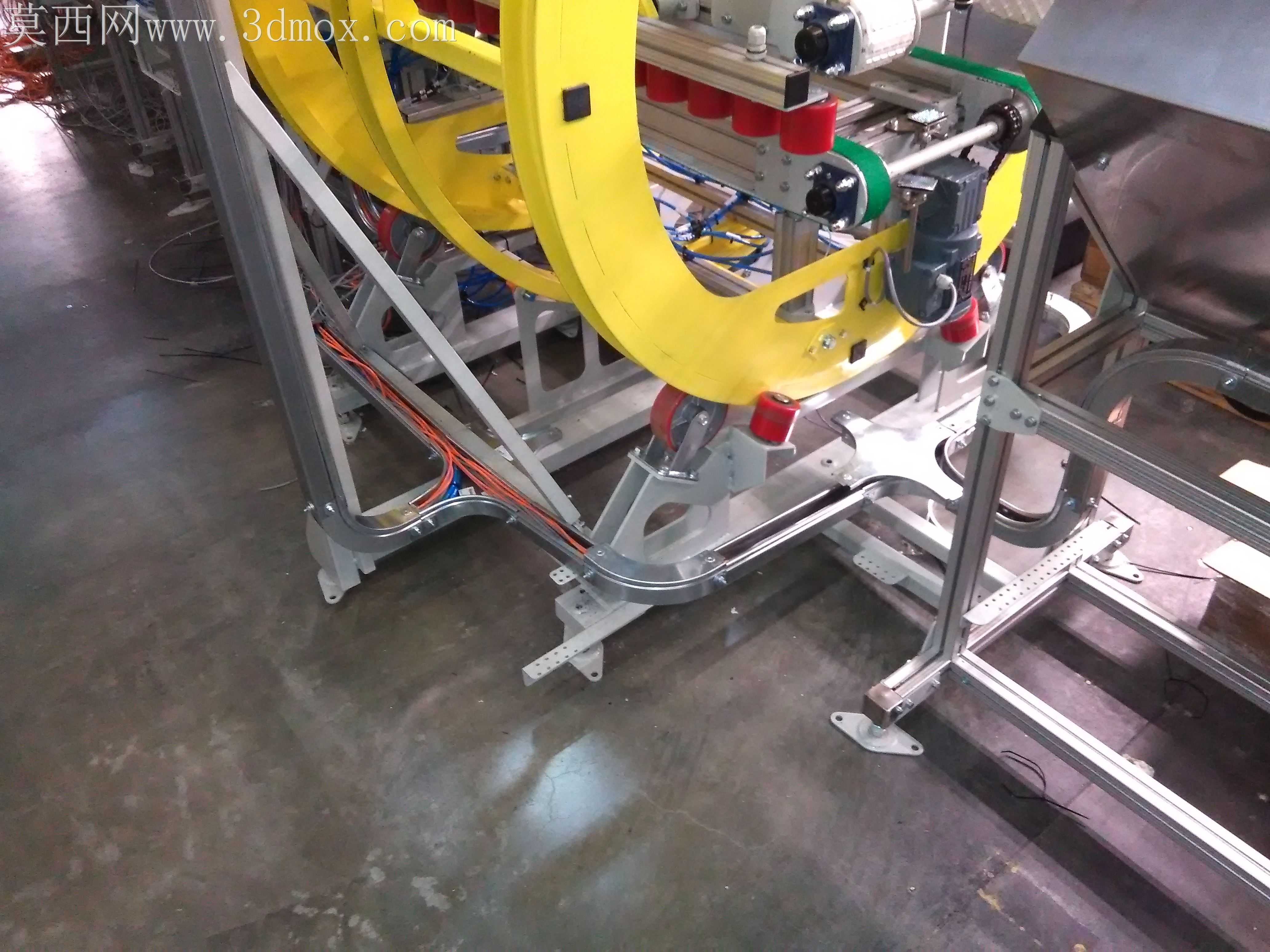

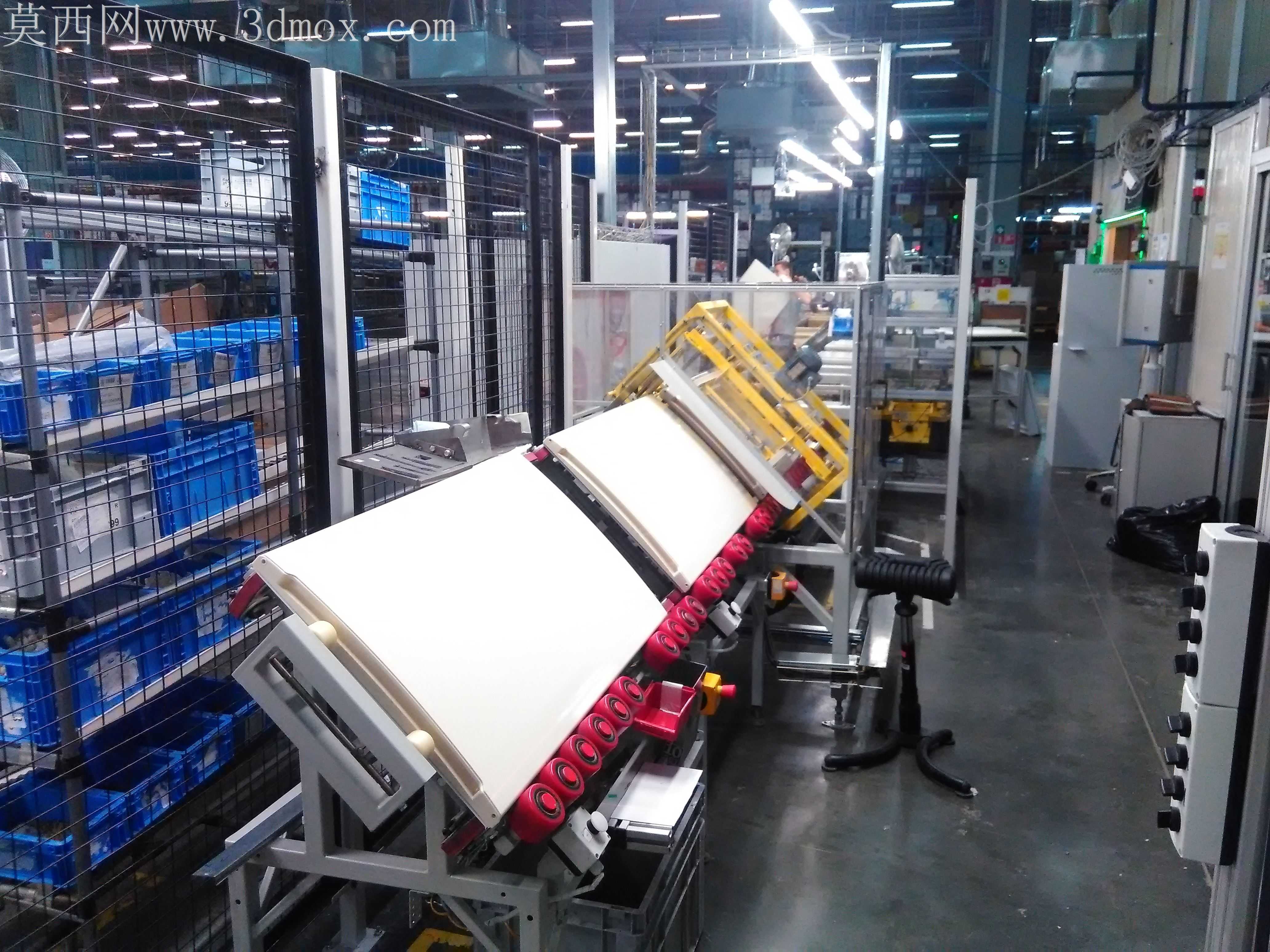

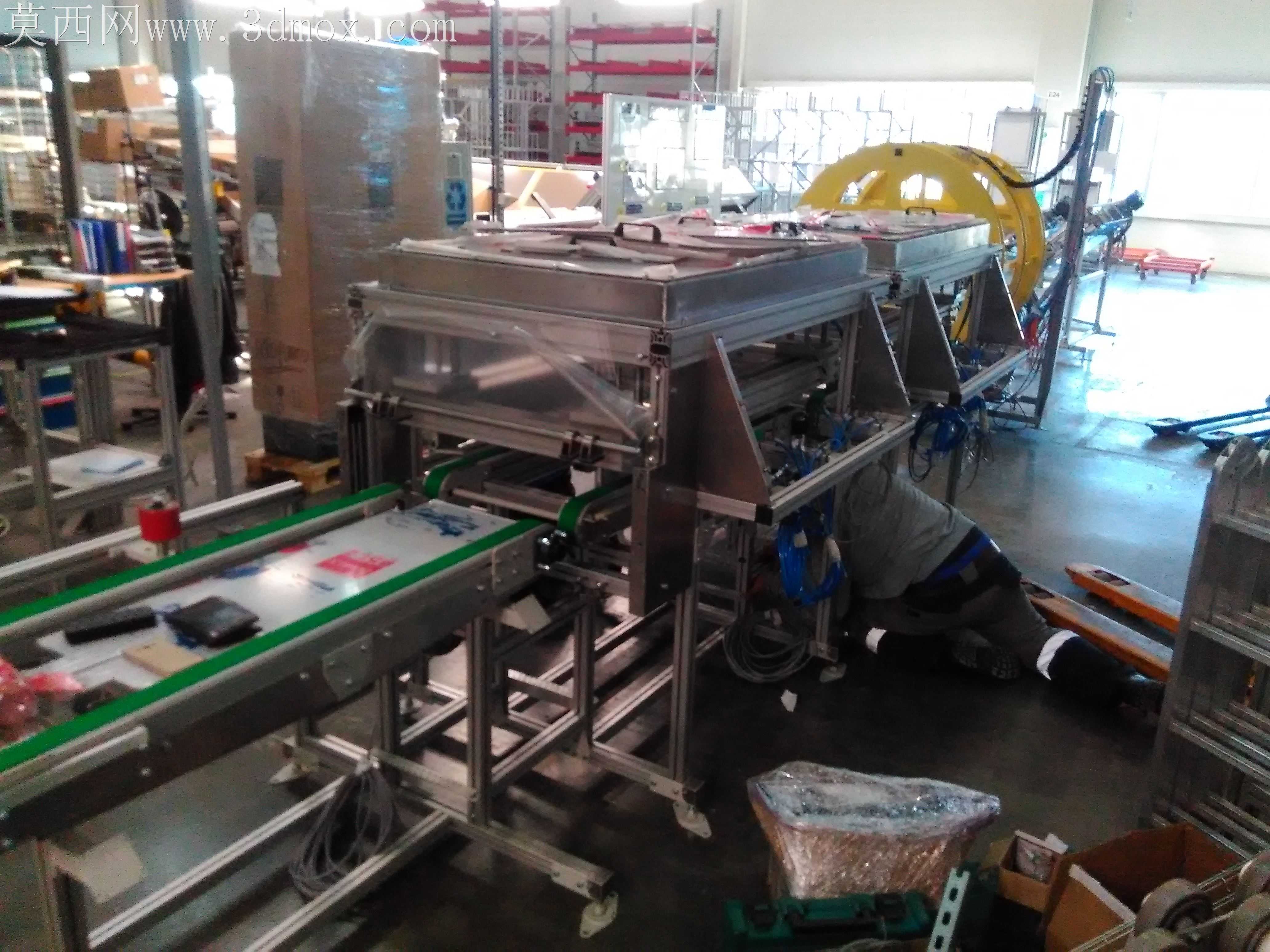

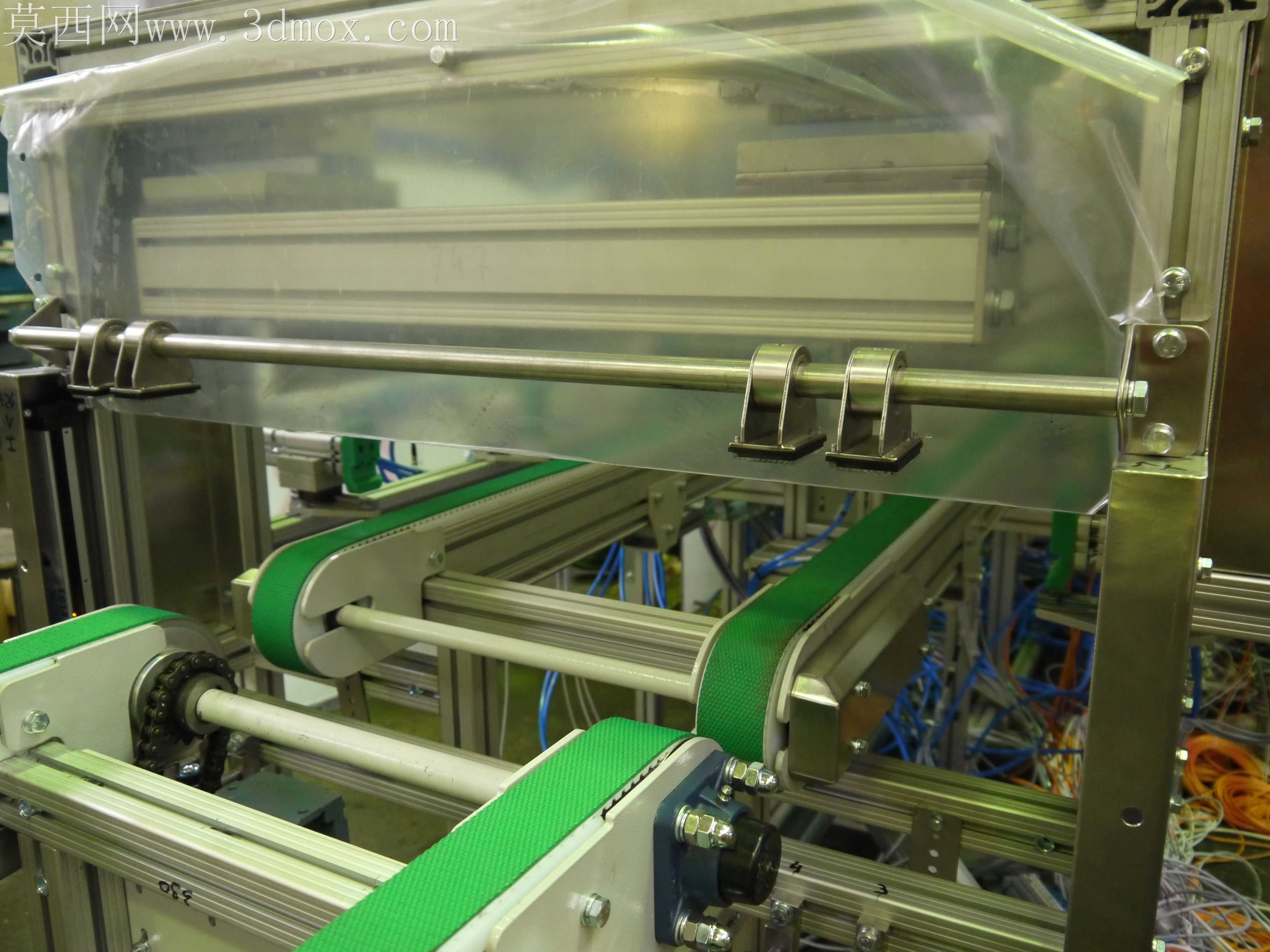

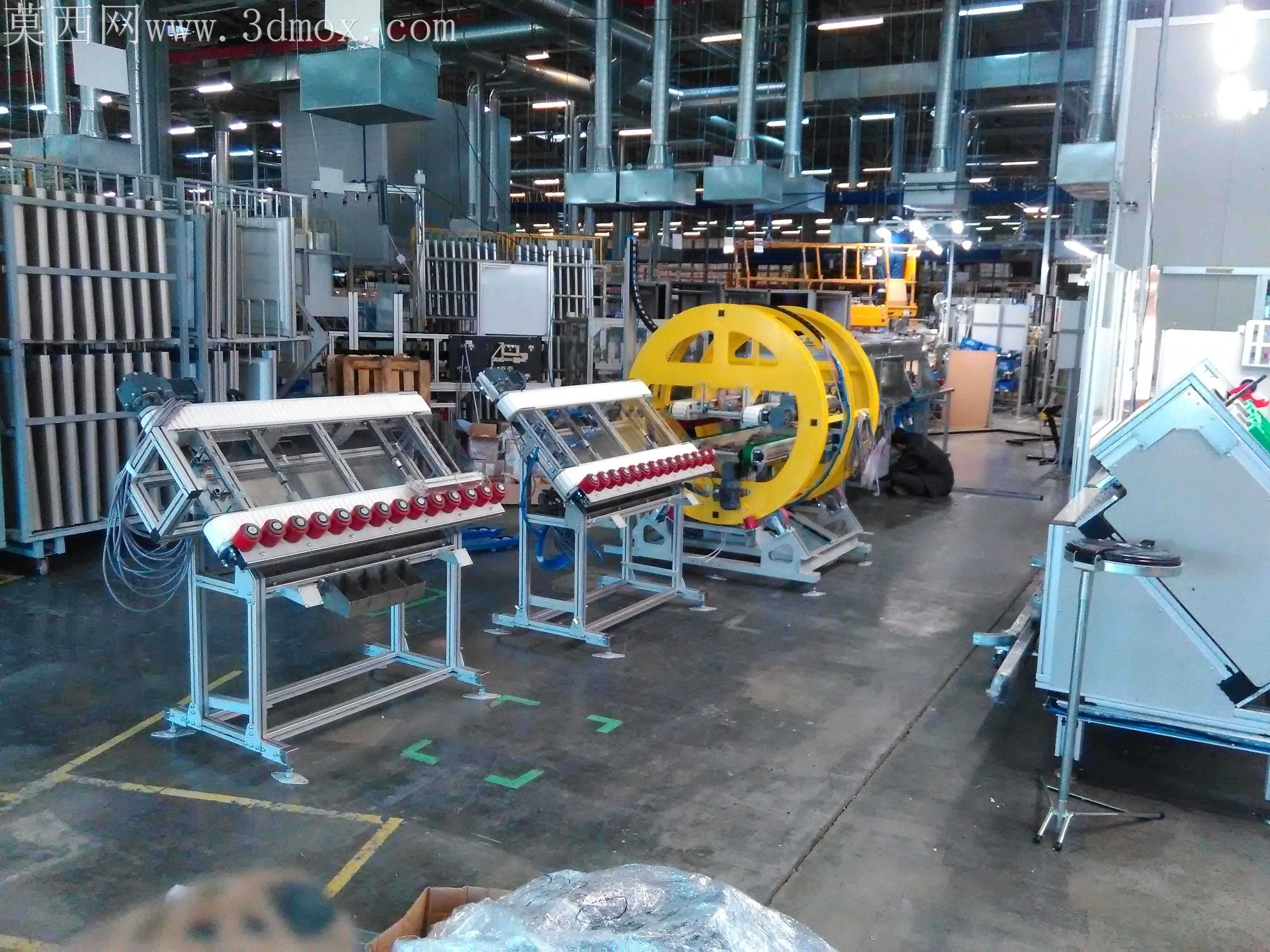

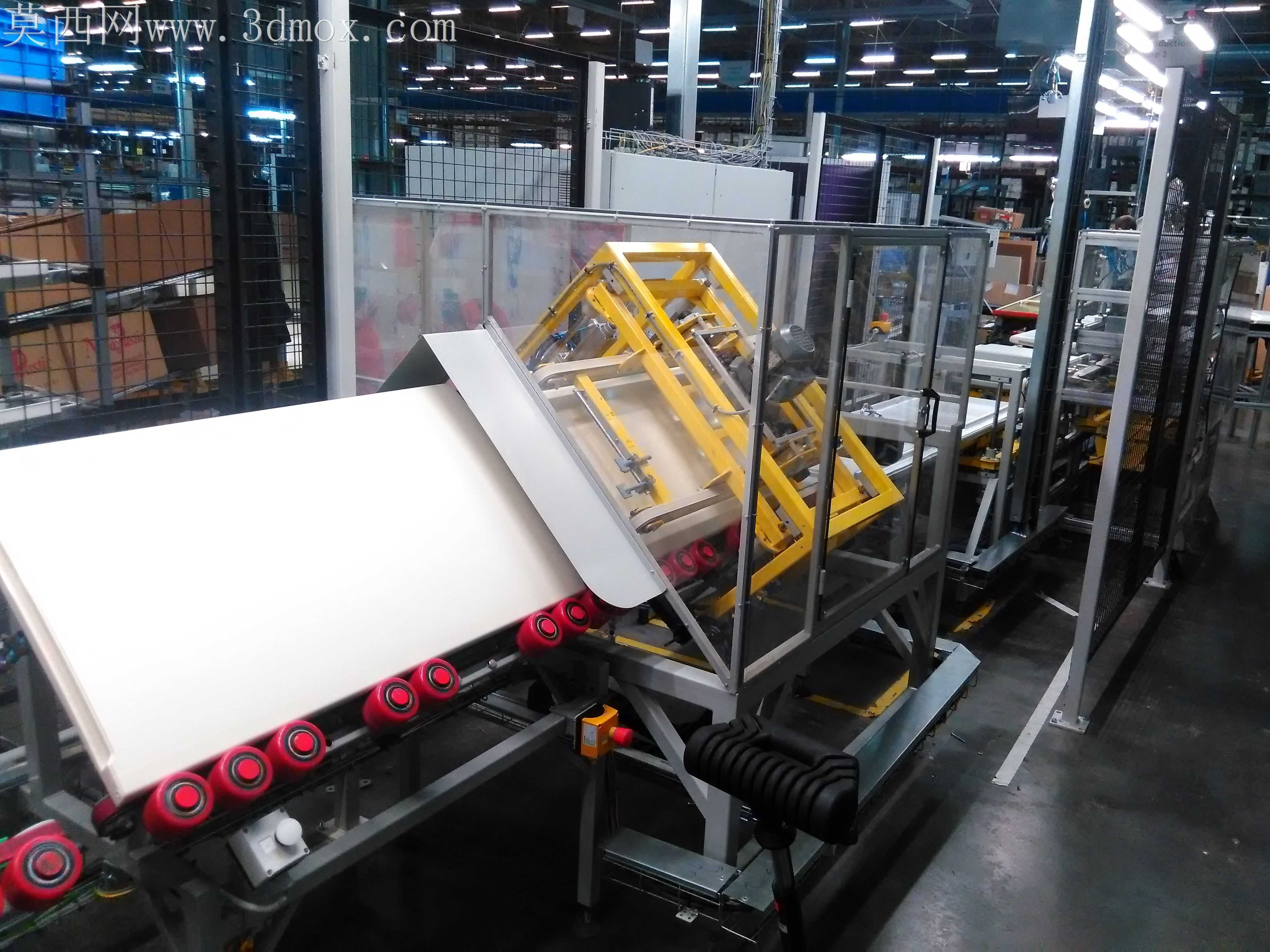

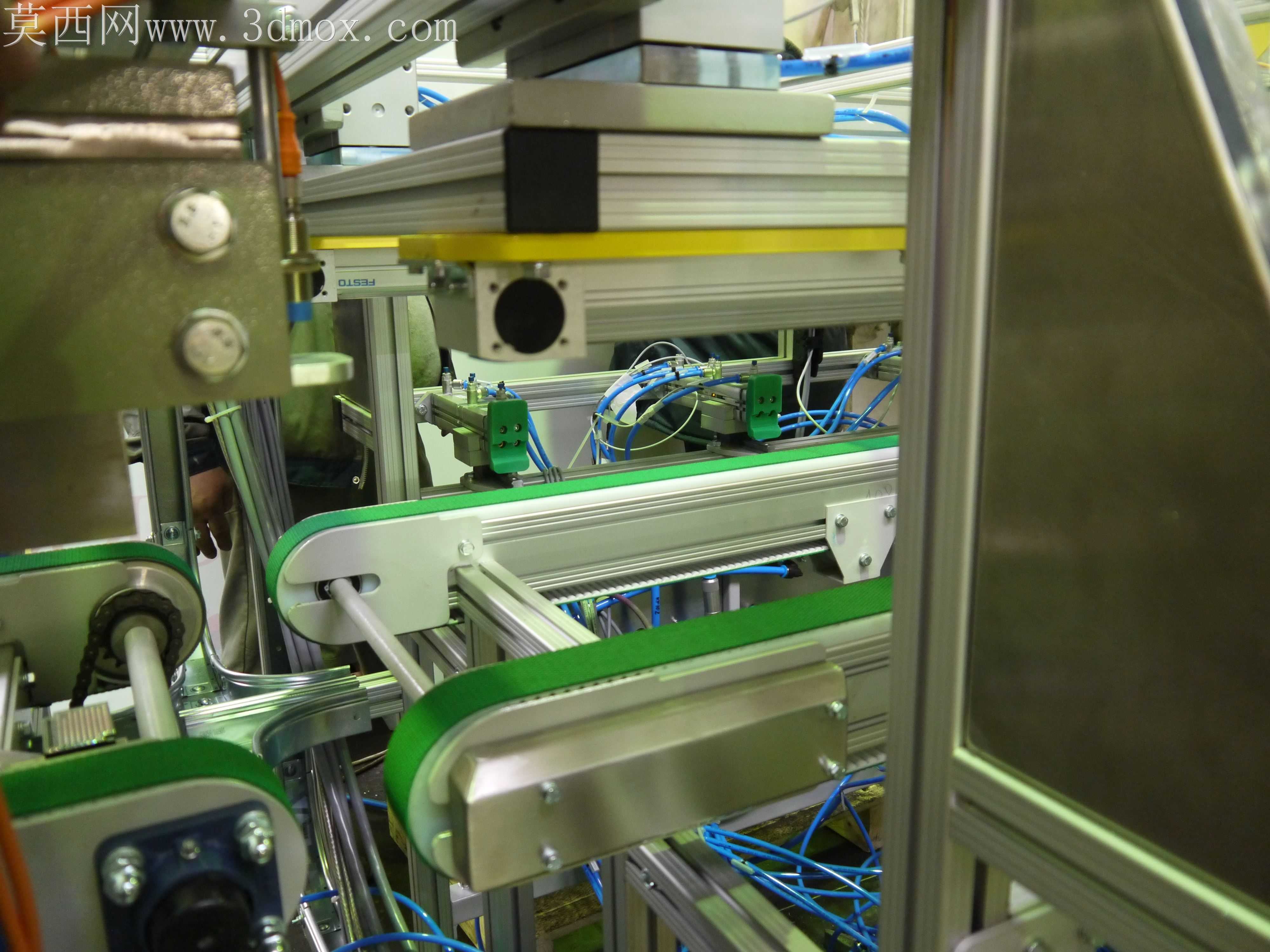

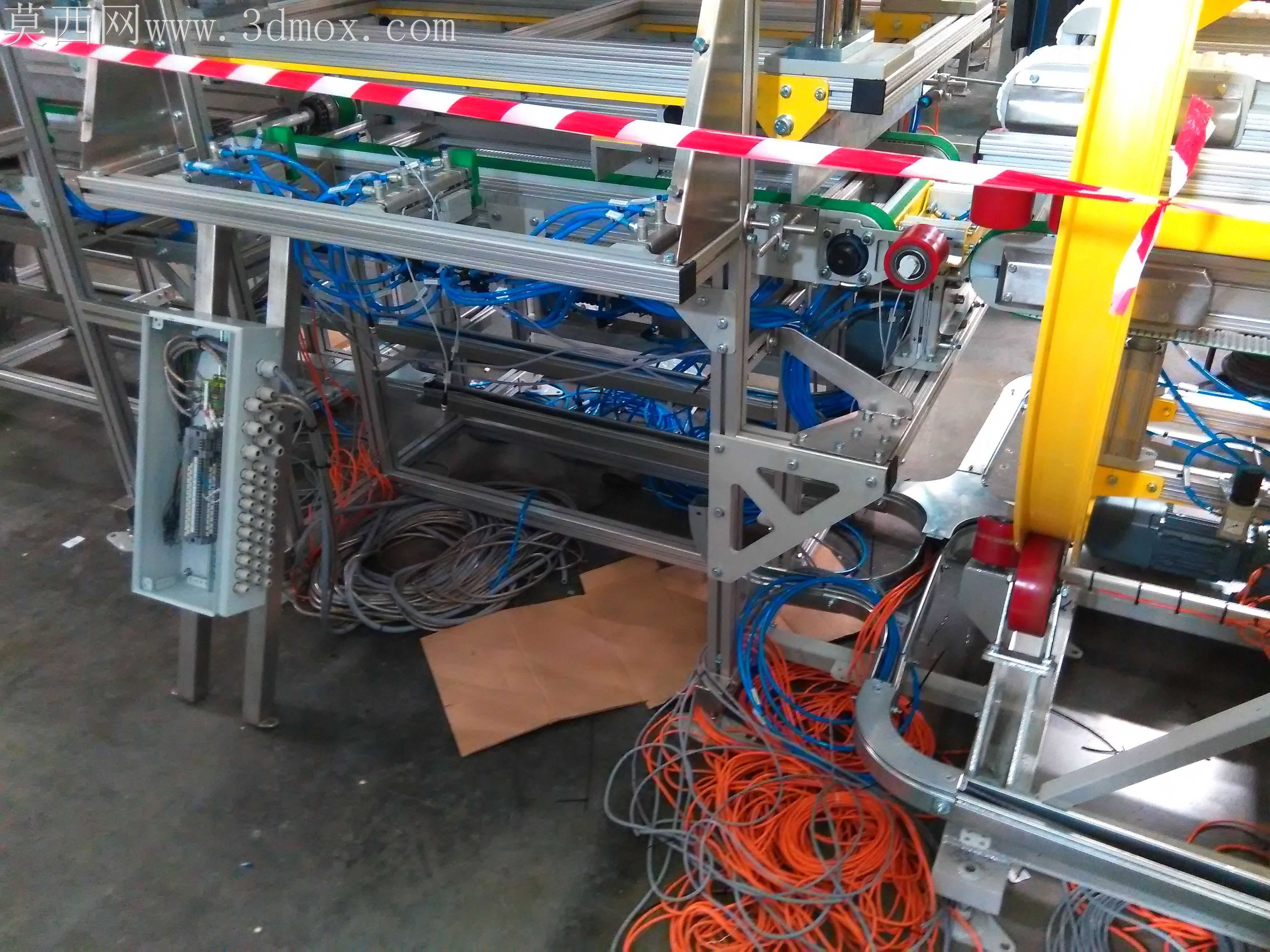

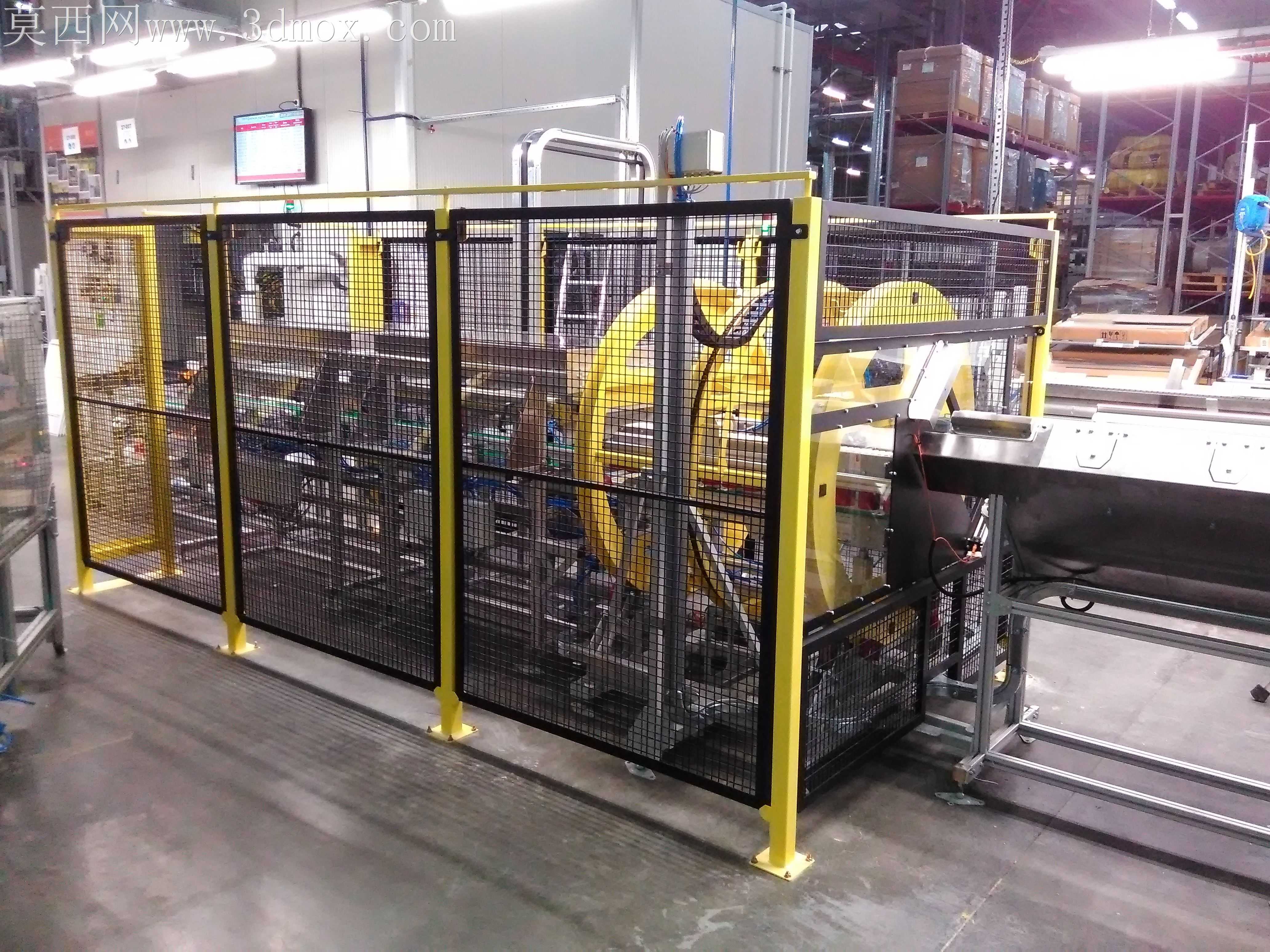

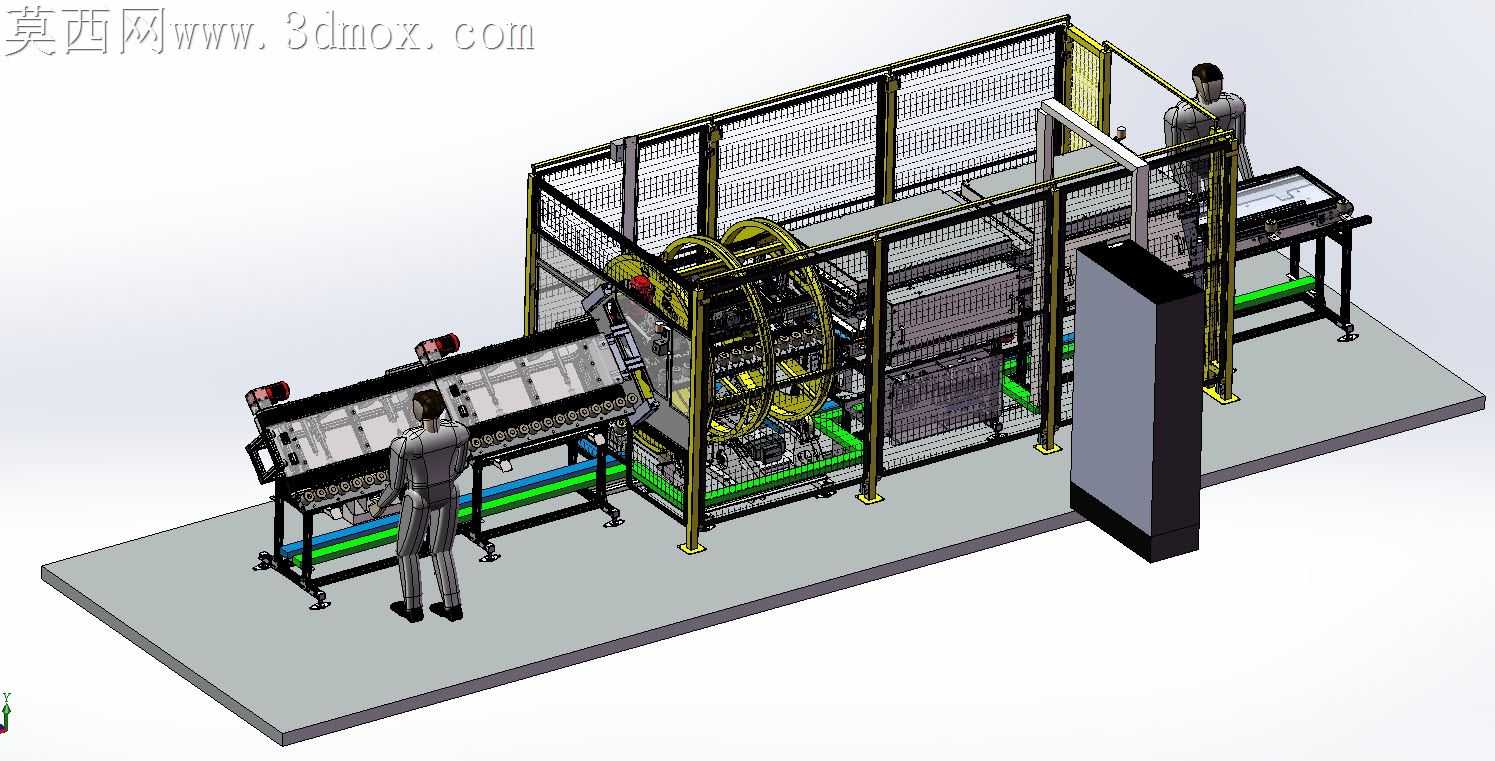

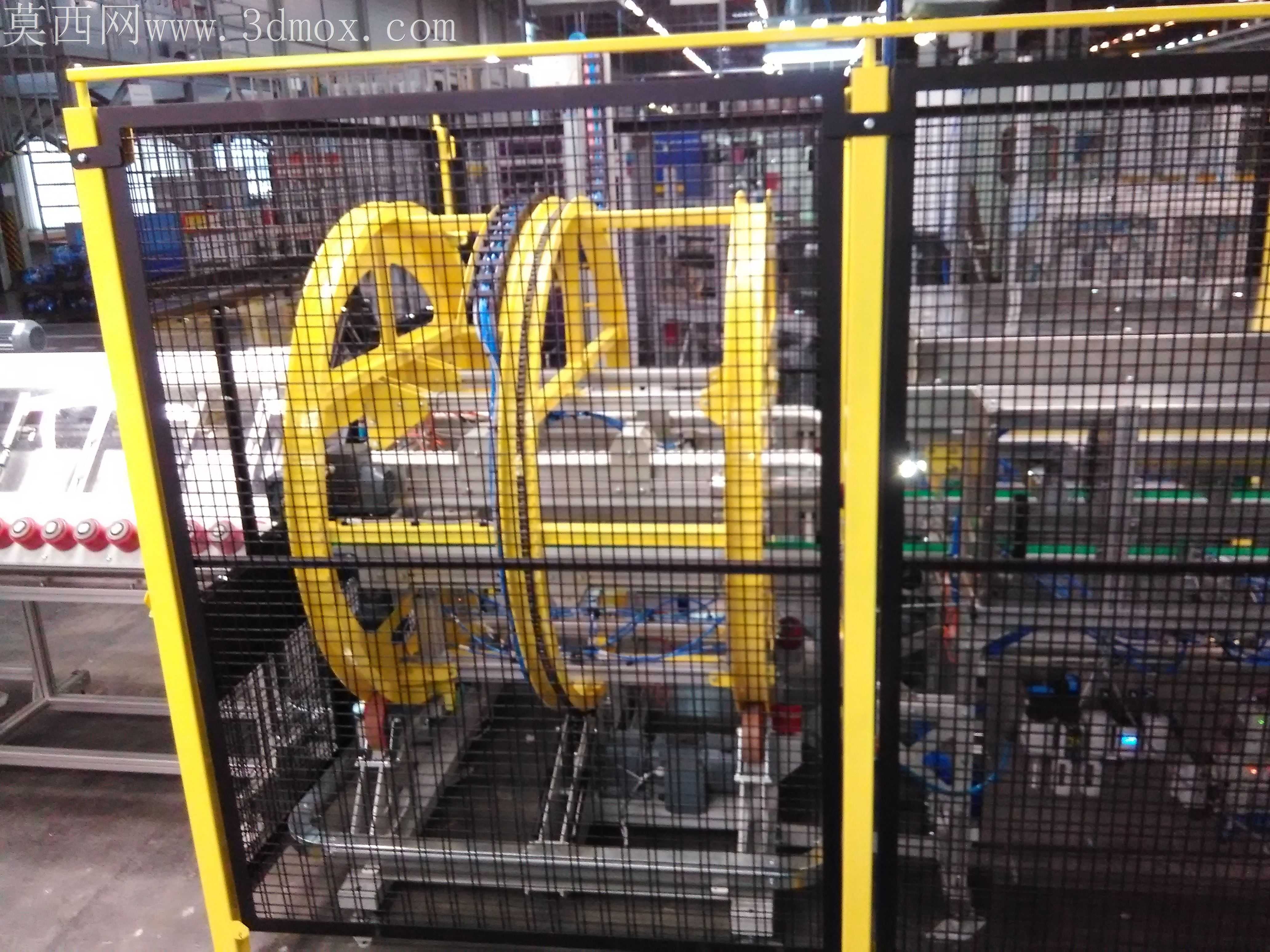

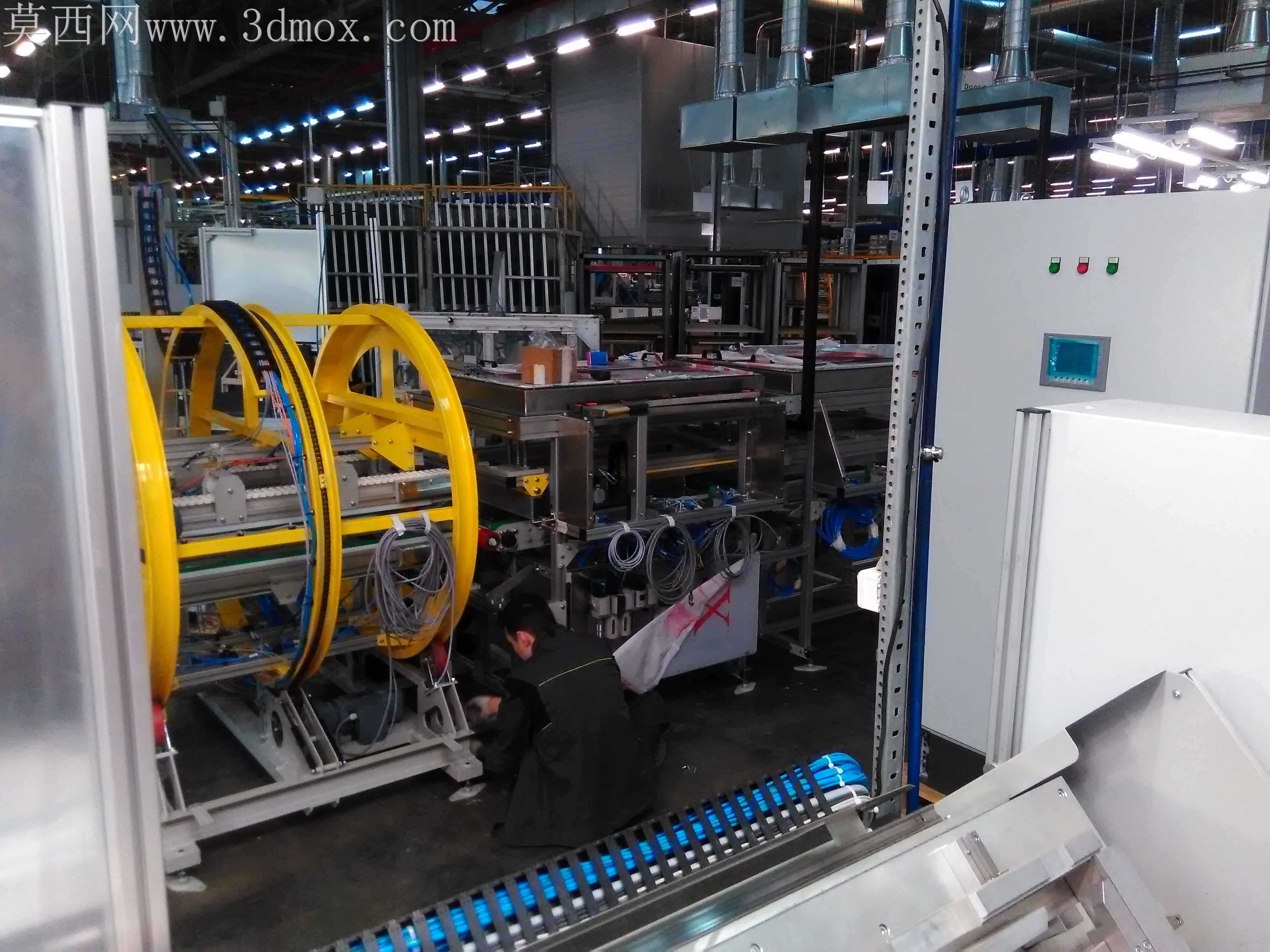

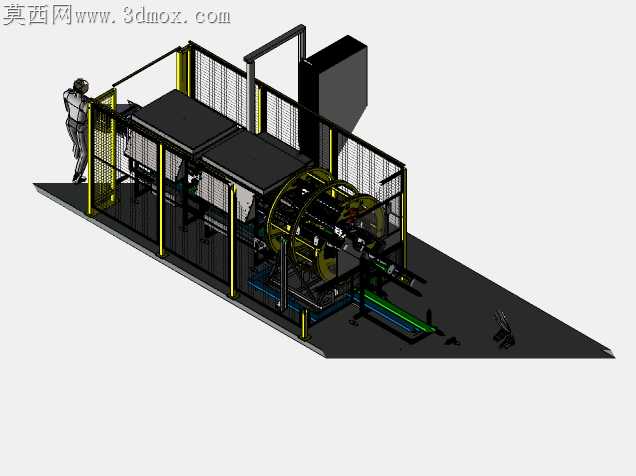

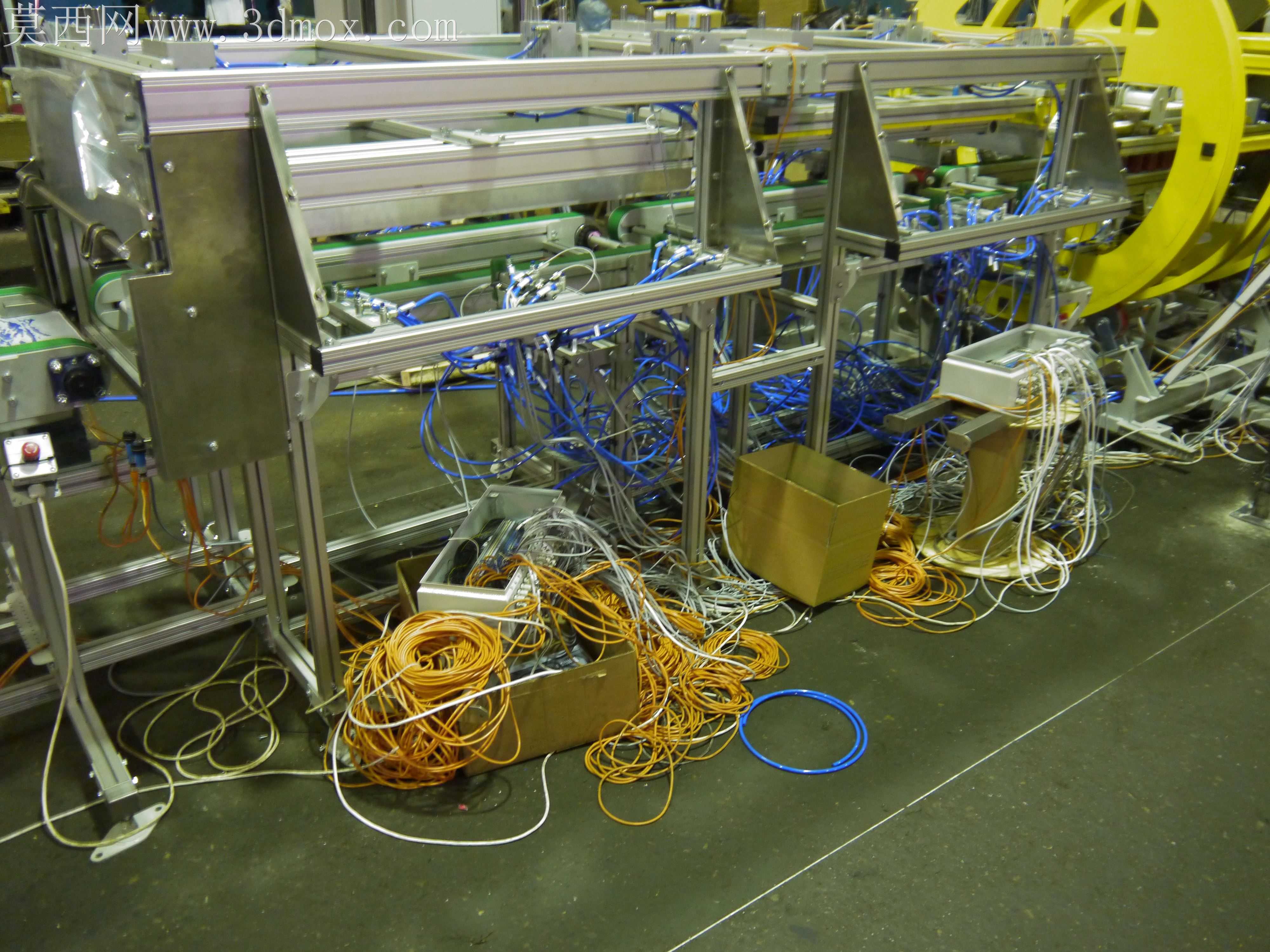

这次做冰箱门体检测线的三维建模，一开始就卡在工位布局的取舍上——要兼容120种不同尺寸规格的门型，要是按常规固定工位做，换型调整的时间会直接拖垮整线节拍，索性把进料段的定位模组做成了可自适应调节的气动夹爪结构，夹爪的行程范围特意留了150mm的冗余量，建模的时候反复调整了夹爪安装座的腰型孔长度，既保证大尺寸门体夹持时不会超出机架边界，也不会让小尺寸门体定位时出现晃量。防护围栏的建模没直接调用现成的铝型材围栏标准件，而是根据整线的操作位分布调整了网格门的开合位置，操作人员上下料的位置特意把围栏下沿抬高了200mm，避免弯腰操作时磕到膝盖，围栏和内部旋转机构的安全距离留了300mm，就算机构高速运转时出现零件松动脱落，也不会直接撞到围栏引发形变。中间的翻转检测工位是建模时花时间最多的部分，一开始把翻转主轴的支撑座放在了机架内侧，做装配干涉检查的时候发现，翻转到180度位置时，主轴端的同步带轮会和下方的输送皮带刮蹭，索性把支撑座整体外移了80mm，同步带的张紧结构做成了可滑动的调节块，后期现场调试的时候不用拆整段护罩就能调整皮带松紧。输送段的辊筒排布也没按等距来放，靠近检测工位的三个辊筒特意缩小了间距，避免薄款门体输送到工位衔接处时出现下垂卡滞，辊筒表面包胶的厚度在渲染的时候反复调了三次材质参数，一开始把包胶粗糙度设得太高，渲染出来像磨砂塑料，后来把粗糙度降到0.3、加了一点点轻微的反光度，才还原出聚氨酯包胶的真实质感。旁边的立式电气柜建模时特意把柜门下沿做了10mm的内收斜角，就算地面有少量积水也不会渗进柜体内部，柜内的安装板预留了PLC和伺服驱动器的安装孔位，布线槽的位置顺着柜体侧边排布，不会挡住元器件的散热风道。做整线装配配合的时候，所有模组的连接位都留了0.2mm的装配间隙，避免加工误差导致现场装不上，地脚支撑的调节行程做了50mm，能适配车间地面不平整的安装场景。渲染整线效果的时候，给安全围栏的网格加了轻微的半透明材质，既能看清内部的机构结构，也不会让整个模型看起来杂乱，操作人员模型的站位特意放在上下料位的正前方，能直观体现整线的人机操作逻辑，整条线的设计完全围绕多规格门体的快速换型检测来做，没有多余的冗余结构，不管是用来做方案汇报还是后期出加工图纸，都能直接落地使用。
