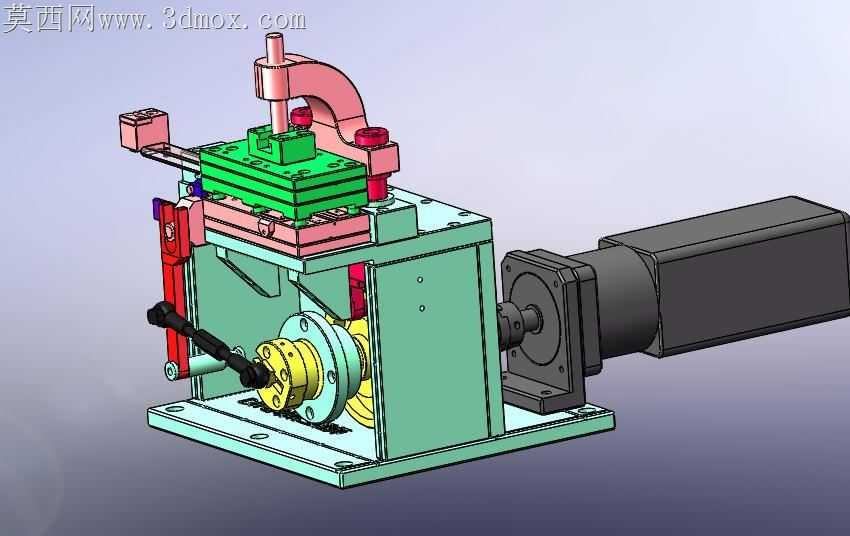

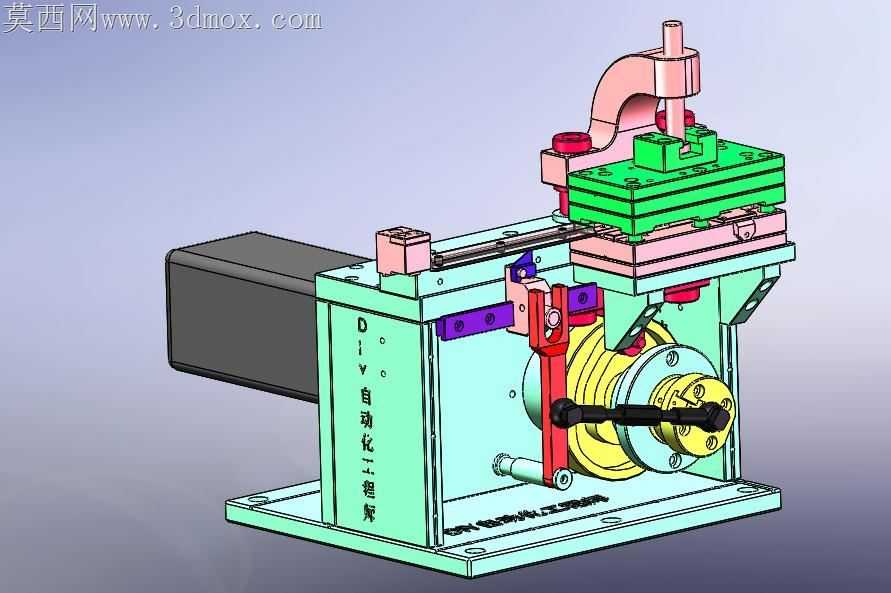

凸轮驱动针式送料执行机构设计

小尺寸薄型工件的针式送料工况里，最容易被忽略的隐患是针体下行与载台移位的时序错位——一旦载台还没完成精准定位，刺料针就提前下压，要么扎偏工件造成料件报废，要么针体磕碰载台硬质定位面出现崩尖，连续运行时的累计错位甚至会撞弯针杆，导致整线停机。这套结构从装配逻辑出发做了全链路的公差适配，没有用常见的独立气缸分控方案，而是把载台横移动作和针体下压动作绑定在同一组凸轮传动链上，从根源上消除了多执行器配合的信号延迟问题。

凸轮槽的轮廓做了分段修型，载台快进段的槽壁留了0.02mm的侧隙，避免横移时导轨副的摩擦阻力陡增，到了针体下压的对应工位段，槽壁过渡到零间隙配合，靠凸轮自身的形锁合把载台牢牢锁在定位位置，不需要额外加装定位销或者阻挡气缸，少了外接气路的同时，也避免了定位销插拔带来的工位停顿。针体的安装座做了快拆式的燕尾槽结构，压块上的紧固螺丝用的是内六角平端紧定，不会因为长时间往复振动出现松脱，换不同规格的刺料针时不需要拆整个上模座，松开紧定螺丝就能直接抽换针夹。

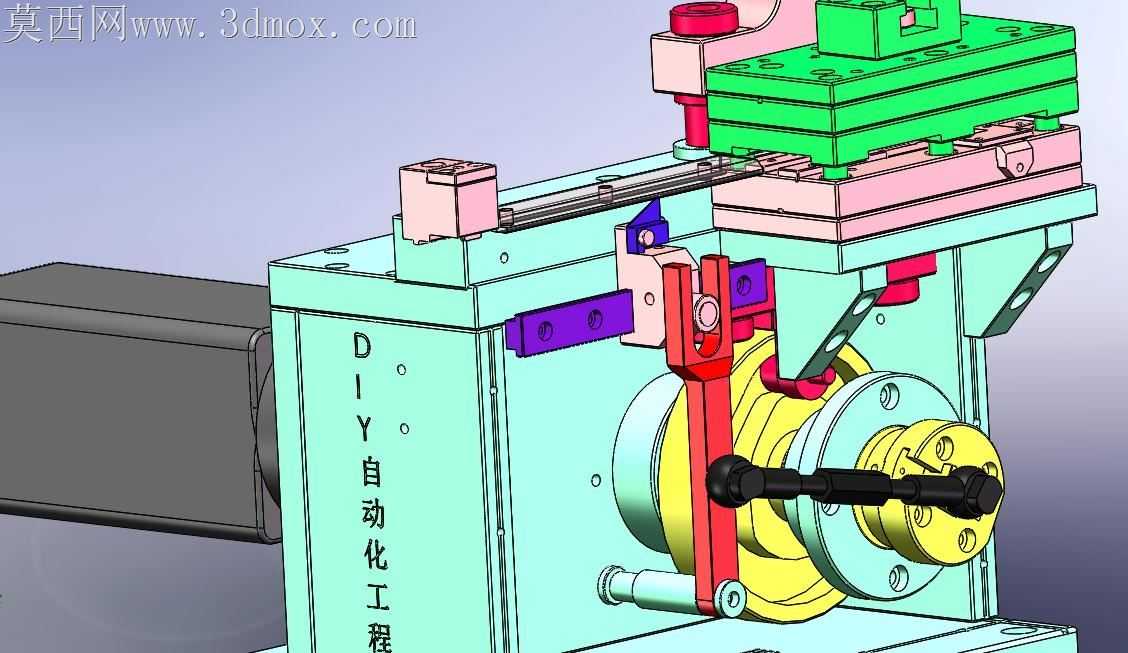

侧面的传动连杆和凸轮随动器的配合面做了渗碳淬火处理，硬度控制在HRC58-62，避免长时间高频率往复摆动出现接触疲劳凹坑，随动器的安装轴特意做了偏心结构，装配时可以微调偏心量来补偿连杆加工带来的长度误差，不需要对连杆做二次修磨就能把针体的下死点位置精度调到0.01mm以内。载台下方的缓冲垫用的是聚氨酯材质，硬度选了邵氏70A，既能吸收凸轮传动带来的硬冲击，又不会因为材质过软导致载台定位时出现下沉偏移。

走线槽全部藏在立板的内侧空腔里，外部没有裸露的管线，不会因为往复运动拉扯线缆造成断线故障，立板上的安装孔全部做了锪平处理，螺丝锁紧后不会突出板面，避免和周边运动部件发生刮蹭。整套机构的装配不需要专用工装，所有配合面的公差都选了IT7级，普通机加工车间就能完成零件加工，装配时靠零件自身的形位公差就能保证动作精度，不需要反复配磨调整，后期维护时更换易损件也不需要重新校准时序，拆完装回去就能直接运行，很适合用在小零件精密装配、薄料冲裁前置送料这类需要高时序精度的工位上。
