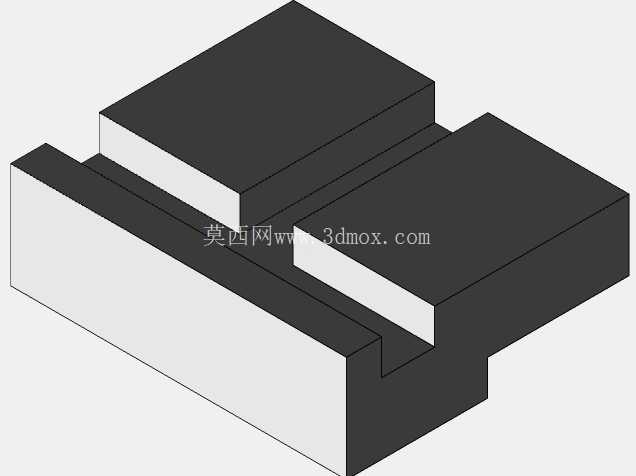

工业设备用双凸台定位承载机器块结构

在自动化产线的工位定位、重型工装的承载衔接场景里，这类带双凸台结构的机器块是很常见的基础承载零件，日常接触的工装夹具、非标设备装配工位、铸造模具的模架定位环节都能见到它的身影。从实际使用场景来看，这类零件主要承担两个核心作用，一是作为工位的承载基准面，给上方安装的功能组件提供稳定的刚性支撑，二是通过自身的凸台与凹槽结构，实现相邻组件的快速对位，避免装配过程中出现错位偏移，减少反复调位的工作量。

设计这类零件的时候，首先要考虑的是安装边界的适配性，底部的基座平面需要完全贴合安装面的固定孔位分布，不能出现安装孔与基座干涉的情况，两侧的凸台高度需要匹配上方配合件的凹槽深度，预留出0.02到0.05毫米的装配间隙，既保证装配时能顺畅滑入定位，又不会因为间隙过大导致装配后出现晃动。中间的凹槽结构不是随意设计的，一方面是为了给配合件的导向棱边留出避让空间，另一方面也能减少零件整体的材料用量，在不降低结构刚性的前提下控制零件自重，方便人工搬运安装。

从结构特性来看，整体采用等壁厚的块状设计，所有的棱边都做了微小的倒角处理，避免装配过程中锐边划伤操作人员，也能减少应力集中的问题，长期承受交变载荷的时候不会在棱边位置出现开裂。两个凸台的顶面平面度要求控制在0.03毫米以内，保证和上方组件贴合的时候不会出现局部虚接，受力的时候能均匀传递载荷，不会因为局部应力过大导致零件变形。基座的底面作为整个零件的安装基准，粗糙度要求要高于其他非配合面，保证安装后和设备台面完全贴合，不会出现倾斜。

实际选型使用的时候，要注意核对安装面的固定孔间距，和零件基座上的沉头孔位置完全对应，沉头孔的深度要保证固定螺栓拧紧后螺栓头不会高出基座底面，避免安装后零件出现翘曲。如果是用在有切削液或者粉尘的工况里，中间凹槽的拐角位置要做圆弧过渡，避免积屑或者残留切削液难以清理，长期使用出现锈蚀的情况。这类零件的材质通常根据承载载荷选择，轻载工位可以用普通铸铁铸造后做时效处理，重载工位则需要选用铸钢材质，配合表面做淬火处理提升耐磨性，延长零件的使用寿命。

建模过程中要注意所有配合尺寸的公差配合，凸台的宽度尺寸采用负公差，对应配合件的凹槽采用正公差，保证装配的互换性，不需要每个零件都做单独修配。非配合面的尺寸公差可以适当放宽，减少不必要的加工成本，毕竟这类基础零件的用量不小，控制加工成本也是设计过程中需要考虑的实际问题。另外要注意零件的起吊位置设计，如果是重量超过20公斤的规格，需要在基座侧面设计螺纹孔方便安装吊环，避免人工搬运的时候出现安全隐患。

在铸造模具的模架配套里，这类零件还经常作为模架的导向挡块使用，安装在动模和定模的合模位置，合模的时候凸台先导入对应的凹槽，引导动模和定模准确对位，避免合模错位导致铸件出现飞边或者尺寸超差。这时候对凸台和凹槽的配合精度要求更高，通常会在配合面安装耐磨镶块，长期使用出现磨损后只需要更换镶块，不需要更换整个零件，降低后期的维护成本。日常维护的时候只需要定期检查配合面的磨损情况，清理凹槽内的残留铸砂或者杂物，保证定位面清洁就能维持稳定的定位精度。
