OMEGA双孔圆形面板接插件结构

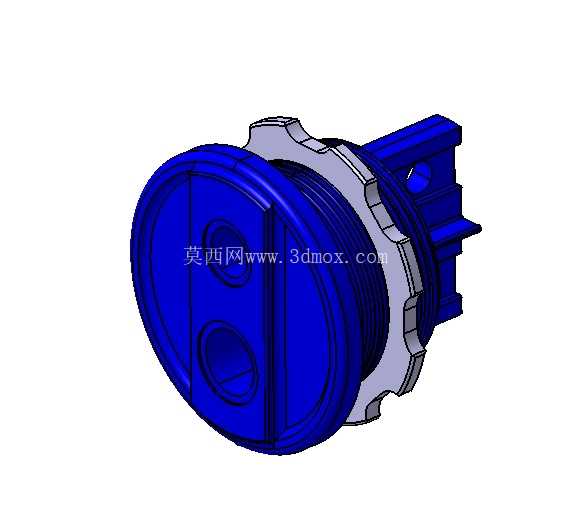

　　这类双孔圆形面板接插件，常被用在工业测试设备、实验室仪器面板、工控机柜的信号与小功率电源转接场景中，核心作用是在设备面板端提供稳定的插拔式连接界面，避免内部线束直接外露拉扯，同时统一面板接口的安装规格，方便后期运维时的线路插拔更换。从结构设计来看，主体采用带外螺纹的圆柱基座作为安装主体，前端圆形面板贴合安装面，搭配后侧的六角防转定位边，安装时可以从面板正面插入预制的安装孔，后侧通过锁紧螺母旋合在基座外螺纹上，将整个接插件牢牢固定在面板上，六角边刚好卡在面板对应的防转缺口内，避免插拔插头时整个基座跟着转动拉扯内部接线。

　　前端面板上的两个同轴插孔做了沉孔导向设计，插头插入时可以自动找正，不会因为对位偏差顶弯插针，插孔周围的环形凸起一方面可以增强面板端的结构强度，避免长期插拔导致面板开裂，另一方面可以和插头端的密封圈配合，实现面板安装位置的基础防尘防泼溅，适配车间、实验室这类存在少量粉尘、偶尔有液体溅落的使用场景。基座后侧的出线端做了分腔隔离结构，两个插孔的接线端互相独立，中间设置绝缘挡墙，避免接线后不同极性的线芯意外触碰造成短路，接线端预留的焊杯或者螺丝锁紧位，既可以选择焊接方式固定线芯，适配小信号传输的低接触电阻要求，也可以用螺丝压接的方式，方便现场快速接线无需焊接工具。安装边界上，基座的螺纹直径适配行业通用的面板开孔尺寸，前端圆形面板的直径比安装孔大3-5mm，保证安装后可以完全覆盖安装孔的边缘，不会留下缝隙影响面板美观与防护性能，后侧六角边的对边尺寸小于螺纹大径，保证锁紧螺母可以顺利旋过，整个接插件的轴向长度控制在合理范围，不会因为突出面板后侧过多，挤占机柜内部的布线空间，也不会因为前端突出过高，容易被过往的操作人员误碰损坏。设计过程中优先考虑了长期插拔的耐用性，基座主体采用绝缘工程塑料注塑成型，螺纹部分的壁厚做了加厚处理，避免锁紧螺母旋紧时出现螺纹开裂的问题，前端面板的边缘做了圆弧过渡，没有尖锐棱角，安装时不会划伤操作人员的手部，插孔内部的导电件采用弹性铜合金材质，表面做镀镍处理，既保证插拔时的接触压力稳定，降低接触电阻避免大电流通过时发热，也能提升抗氧化能力，延长在工业环境下的使用寿命。

　　这类接插件在选型时，需要匹配对应插头的插针直径，确认额定电流与电压参数满足线路的传输要求，同时要核对面板的安装厚度，选择合适螺纹长度的基座，保证锁紧螺母可以完全旋合，不会因为螺纹长度不足导致固定松动，安装时需要在面板和基座前端面之间加装密封垫片，进一步提升防护等级，接线时要注意线芯的剥线长度，避免裸露的线芯过长超出接线端范围，造成相邻线路的短路，接插件固定完成后要做拉拔测试，确认基座不会在插拔插头时出现转动或者松动，接线完成后要做通断测试，确认每个插孔的连接可靠，没有虚接或者短路的问题。

　　在三维建模过程中，需要重点还原外螺纹的牙型与螺距，保证和标准锁紧螺母的配合间隙合理，六角防转边的尺寸要和标准扳手尺寸匹配，方便安装时用扳手固定基座，前端插孔的沉孔角度与深度要和实际插头的导向结构匹配，保证插拔时的对位顺畅，后侧接线端的挡墙位置与尺寸要准确，保证绝缘距离满足电气安全要求，整个模型的装配关系要还原实际的安装顺序，从面板前侧装入，后侧依次加装垫片、锁紧螺母，接线端的固定结构也要完整呈现，方便结构设计人员在做面板布局时直接调用，核对安装孔位、突出尺寸与周边器件的干涉情况，避免后期加工面板时出现尺寸不匹配的问题。
