双轴输出数字式位置指示装置

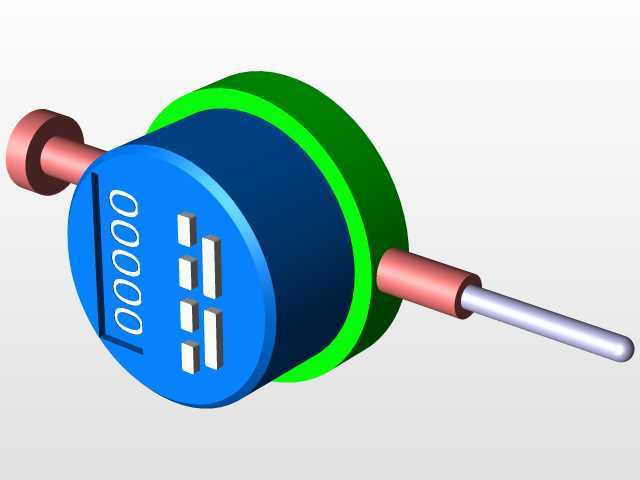

这类数字指示装置常被集成在各类需要直观反馈位移、转角或者行程位置的机械结构中，比如机床进给机构的位置读数、包装设备的调节工位行程显示、输送线的挡块位置标定场景都能见到它的身影，不需要额外接电或者外接显示模块，纯机械结构驱动就能直接输出清晰的数字读数，现场操作人员不用凑近看刻度线，站在常规操作位置就能快速读取当前位置数值，能大幅降低人工读数的误差概率。从结构设计来看，主体采用圆柱式壳体布局，两端伸出的轴段分别对应不同的输入或者输出连接端，其中一端轴径做了阶梯变径处理，靠近壳体的轴段直径更大，用来适配安装时的轴向定位，外伸的细轴段用来和外部传动机构做连接，可通过联轴器、齿轮啮合或者软轴连接的方式接入被测运动链路，另一端的短轴段可作为手动复位或者辅助传动的接口，适配不同设备的安装布局需求。壳体外圈的绿色环带是安装定位的基准面，安装时可将这个环面卡入设备面板的预装孔内，依靠环带的台阶面做轴向限位，不需要额外设计复杂的固定支架，只要在面板上开出对应直径的安装孔就能快速完成装配，能有效压缩设备面板的安装空间占用。正面的蓝色端面上排布了五位数字滚轮显示窗，数字采用高对比度的白色字体印制在深色滚轮上，即使在车间光线一般的环境下也能清晰辨识，数字轮的进位结构采用常规的机械十进制进位逻辑，输入轴转动对应行程或者转角变化时，数字轮会按设定的传动比同步跳转，不会出现跳数或者卡滞的问题。设计时特意将显示面做了平整化处理，没有突出的按键或者凸起结构，日常清洁或者设备维护时不会剐蹭到操作人员的手套，也不容易积留加工产生的切屑或者灰尘，端盖和壳体的配合处做了止口结构，能阻挡日常工况下的粉尘进入内部计数机构，延长内部齿轮组和数字轮的使用寿命。在选型适配时，需要注意两端轴的伸出长度要和设备内部的传动间隙匹配，避免安装后出现轴顶死或者传动脱节的问题，壳体的外径尺寸要和面板开孔尺寸留0.1到0.2毫米的装配间隙，方便安装时的对位调整，同时要保证输入轴的转动扭矩在装置的额定驱动范围内，避免扭矩过大打坏内部的进位齿轮。这类装置相比电子类的数显模块，不需要布置供电线路，也不存在信号干扰的问题，在强电磁干扰的车间工况下也能稳定工作，不会出现读数跳变或者丢数的情况，对于一些老旧设备的改造升级场景，直接替换原有的指针式刻度盘就能提升读数的精准度，改造成本低且安装维护难度小。
