T槽挤压成型十字结构火箭发射支撑装置

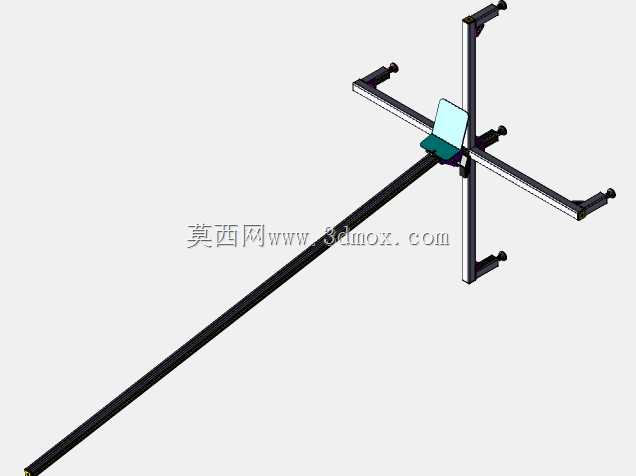

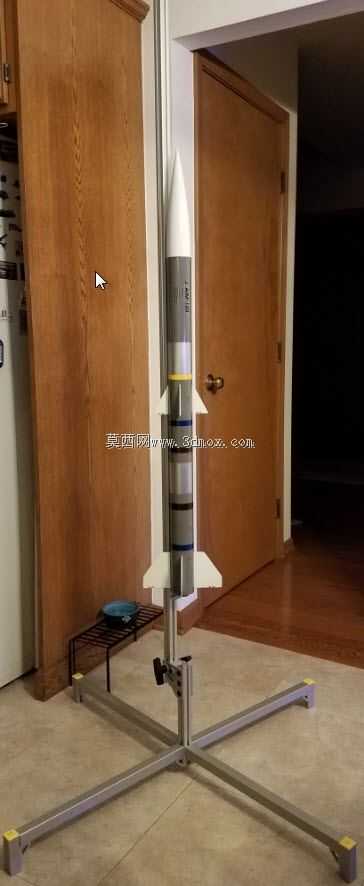

这套十字构型的发射支撑结构，核心采用T槽铝型材挤压件作为主体框架材料，型材本身自带的标准槽道可兼容市面通用的T型螺栓、滑块螺母等紧固件，无需额外焊接或定制连接块，组装时可根据箭体直径、发射角度需求灵活调整支臂的伸出长度与固定位置，适配不同规格的模型火箭发射作业。从结构布局来看，纵向立臂承担发射导向与初始姿态约束功能，横向四向伸出的支臂则负责整体调平与地面固定，每根支臂末端都设置了可调式支撑脚，可在不平整的户外发射场地快速完成水平校准，避免发射瞬间因支撑面倾斜导致的初始弹道偏移。中心位置的承载座预留了标准安装接口，可兼容常见的模型火箭点火模块、导流片安装位，承载座与型材框架之间采用快拆式连接设计，日常收纳时可快速拆解为单根型材段，大幅缩小收纳体积，方便户外携带转场。设计阶段优先考虑了组装便捷性，所有连接节点均采用标准件紧固，单根型材的长度控制在1米规格，单段型材重量控制在单人可轻松搬运的范围内，无需借助重型吊装工具即可完成全流程组装。安装边界方面，十字支臂完全展开后横向覆盖范围可满足常规小口径模型火箭的发射安全距离要求，纵向立臂的高度可根据箭体的导向行程需求，通过增减型材段数量进行调整，无需重新加工主体结构。实际使用场景中，这类支撑装置多用于航模赛事、科普教学类的模型火箭发射作业，相比一体式焊接的发射架，型材拼接的结构可根据不同的发射任务快速调整构型，比如更换更长的导向支臂适配大尺寸模型箭体，或是缩短支臂长度适配室内科普演示场景。结构受力层面，十字布局的框架可将发射瞬间的后坐力均匀分散到四个支臂的支撑点上，避免单点受力过大导致的架体倾覆，T槽型材的截面惯性矩可满足常规模型火箭发射时的冲击力承载要求，无需额外增加加强筋结构即可保证架体的刚性，减少发射瞬间的架体形变对发射精度的影响。
