槽形托辊组带式输送机支撑滚筒结构

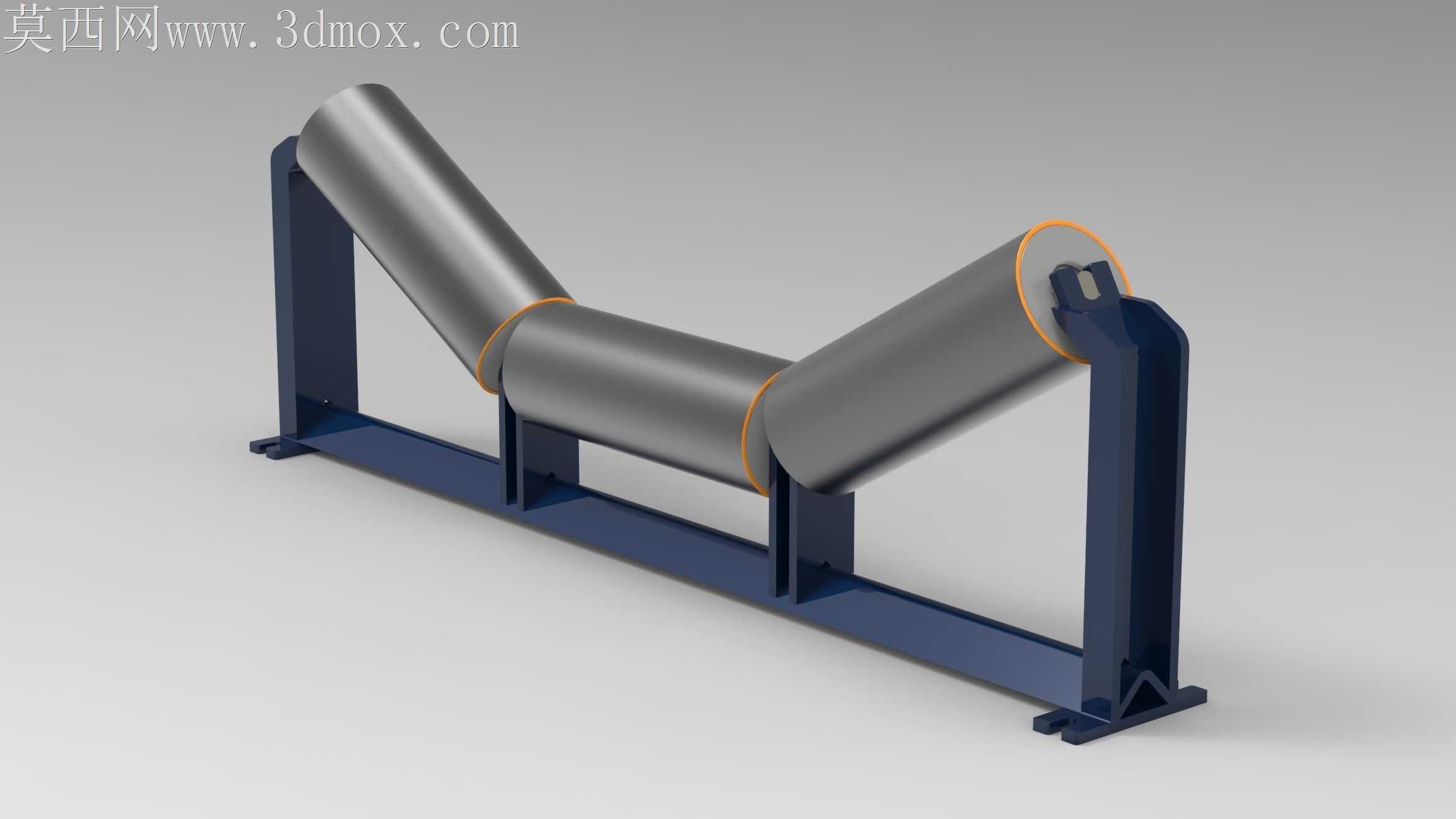

散料输送现场最常出现的托辊偏磨、皮带跑偏问题，根源往往在托辊组安装基准与支架公差匹配的细节上，这套槽形三辊支撑结构的设计，完全围绕加工装配的公差适配逻辑展开。两侧倾斜托辊与中间水平托辊的夹角锁定在35度通用散料输送槽角，支架的安装基准面做了统一铣平处理，避免现场焊接支架出现的平面度误差导致托辊轴端受力不均。托辊轴端的卡槽结构没有采用常见的开口销固定，而是做了嵌入式卡板定位，加工时只需在支架立板上铣出对应宽度的卡槽，装配时直接将托辊轴卡入后用螺栓锁紧卡板，既省去了轴端钻孔的工序，也避免了长期运行中开口销磨损脱落导致托辊窜动的隐患。中间托辊的支撑立板与两侧斜托辊的支撑立板采用分体式焊接结构，而非整体折弯成型，折弯件的角度回弹误差很难控制在1度以内，分体焊接可以通过工装夹具精准定位斜托辊的安装角度，保证三个托辊的圆柱面母线处于同一相切弧面，皮带运行时不会出现局部应力集中导致的皮带撕裂。支架底部的安装孔做了长圆孔设计，现场安装时可以根据输送机机架的实际孔位微调横向位置，不用重新扩孔破坏机架防腐层，长圆孔的长度控制在20毫米，既留出足够调整余量，也不会因间隙过大导致支架运行中出现窜动。托辊表面的环形橡胶圈没有做整面包覆，只在三个托辊的衔接位置设置了限位胶圈，既能阻挡细颗粒物料卡入托辊间隙，也避免整面包胶带来的加工成本上升，胶圈的安装槽深度控制在2毫米，压装后胶圈高出托辊表面3毫米，既能起到限位作用，也不会因凸起过高导致皮带运行出现跳动。支架的边角位置全部做了倒角处理，没有尖锐焊瘤残留，避免安装维护时划伤操作人员，底部的支撑脚做了加宽处理，与机架的接触面积比常规托辊支架大30%，重载工况下不会出现支架压陷机架表面的问题。
