每小时12吨产能烟草转运输送线设计

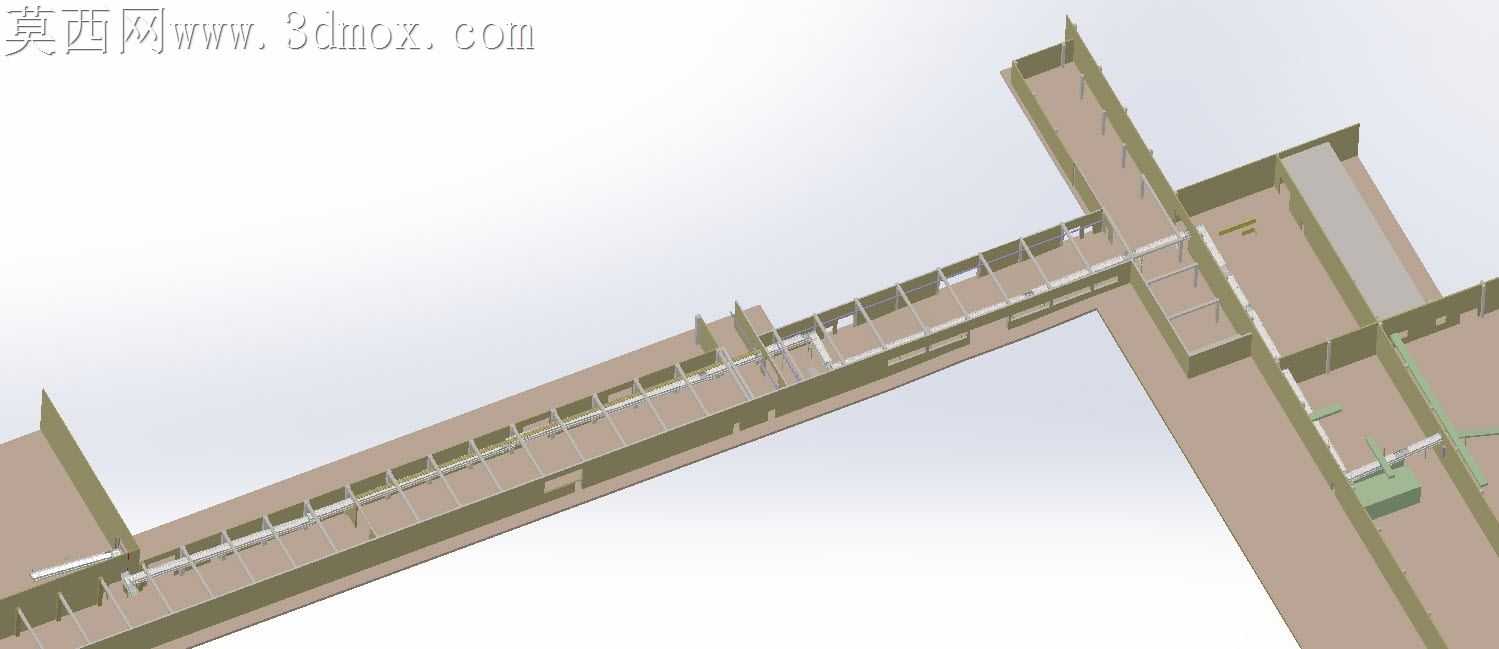

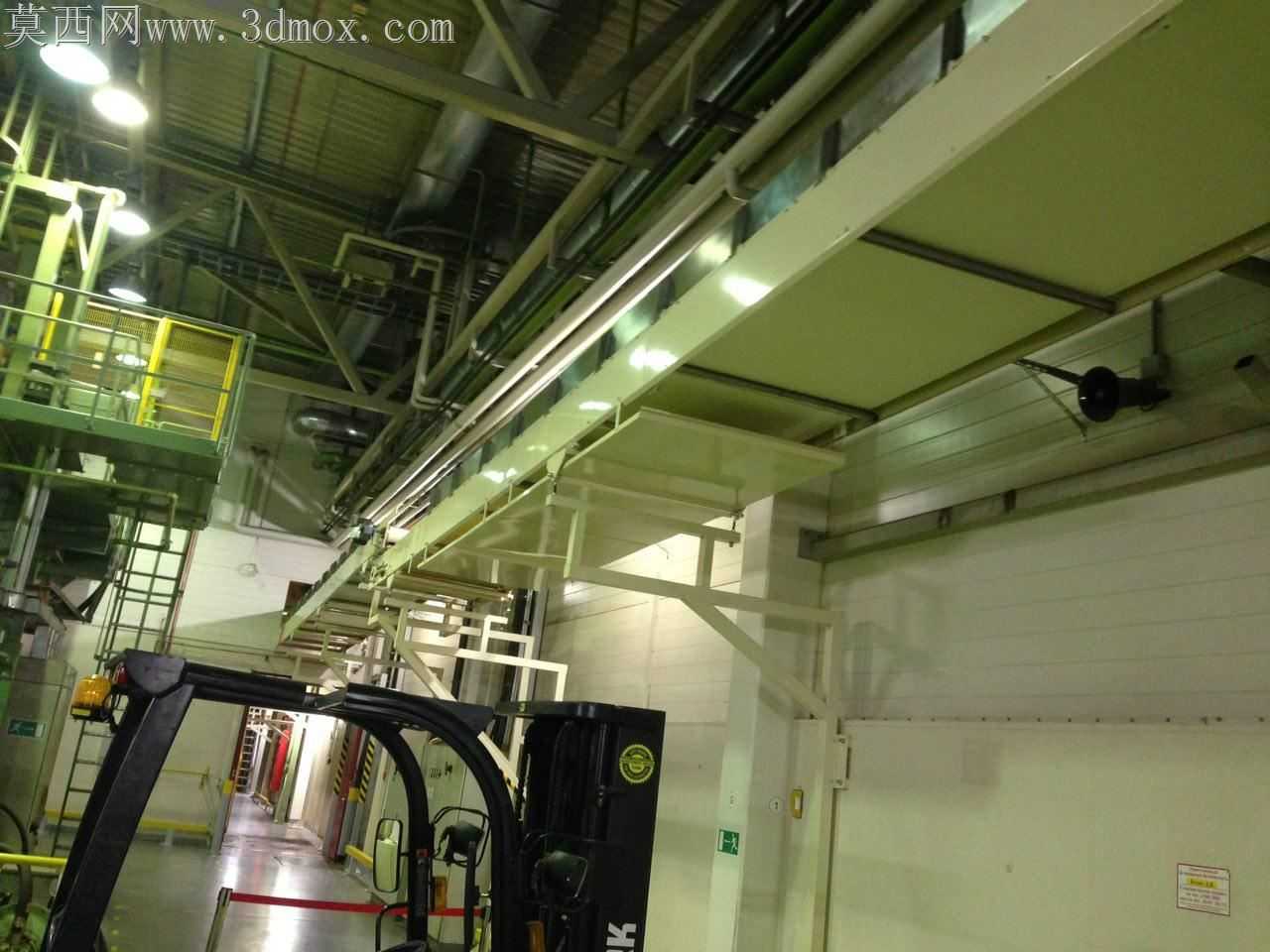

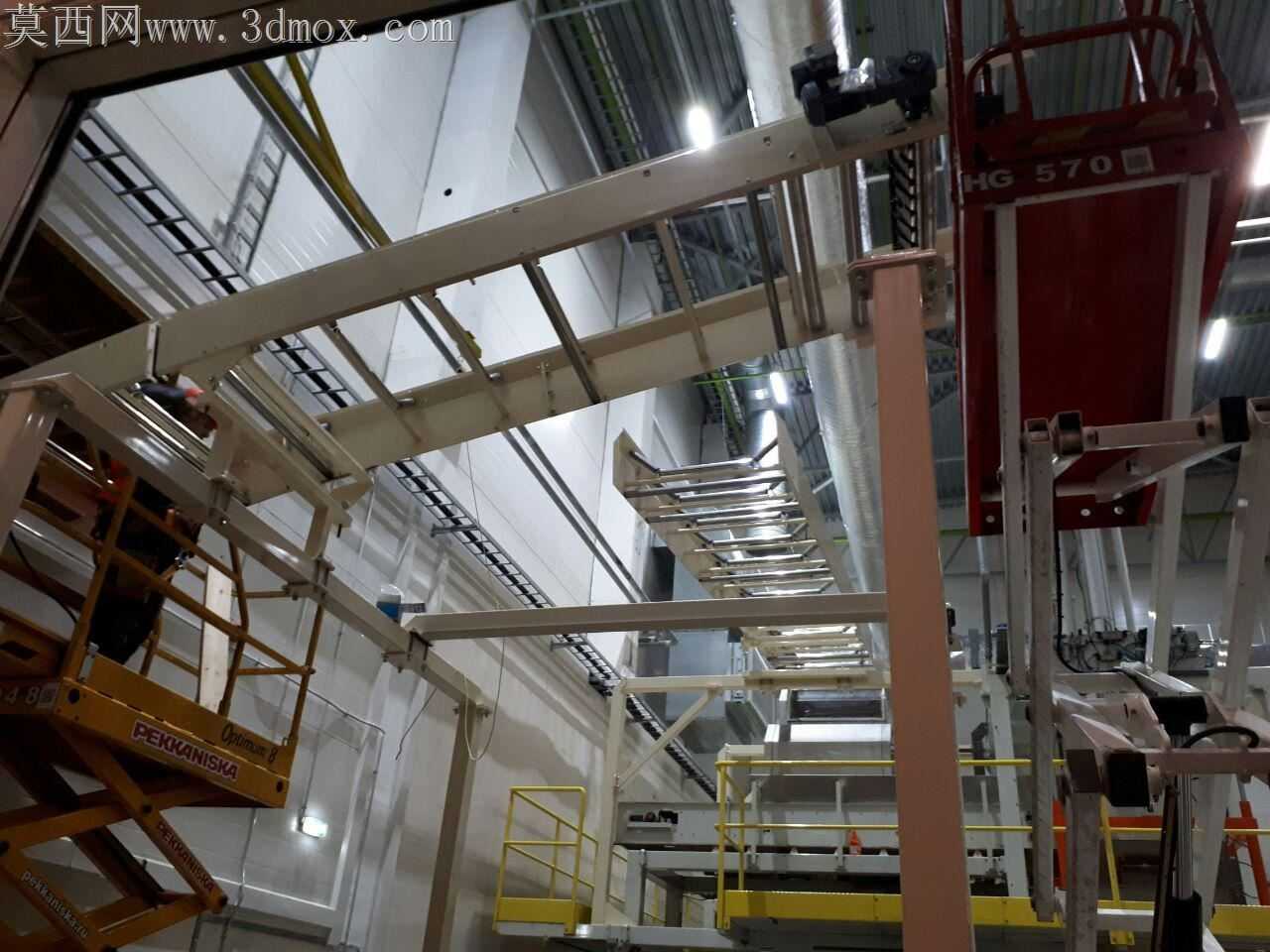

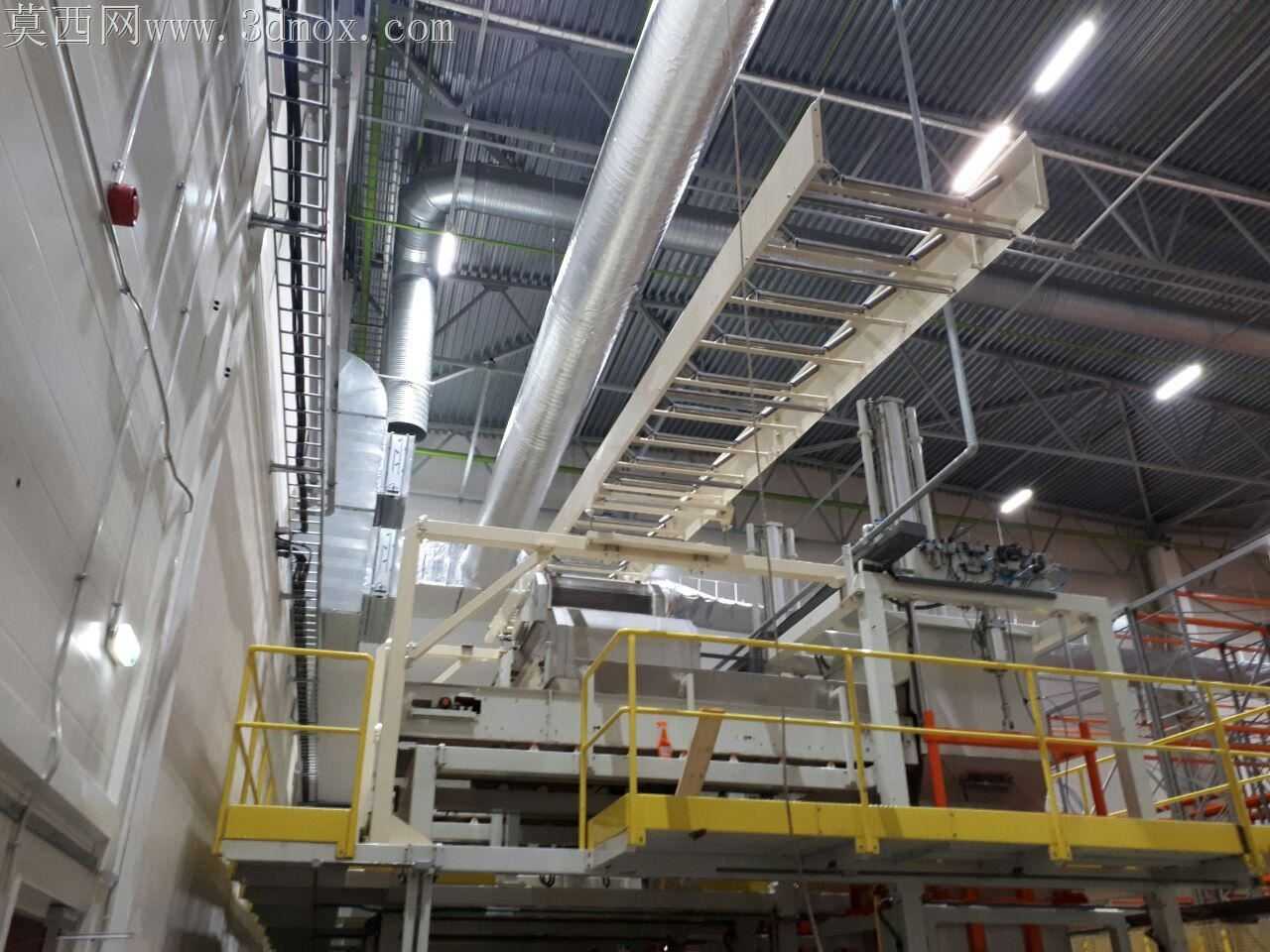

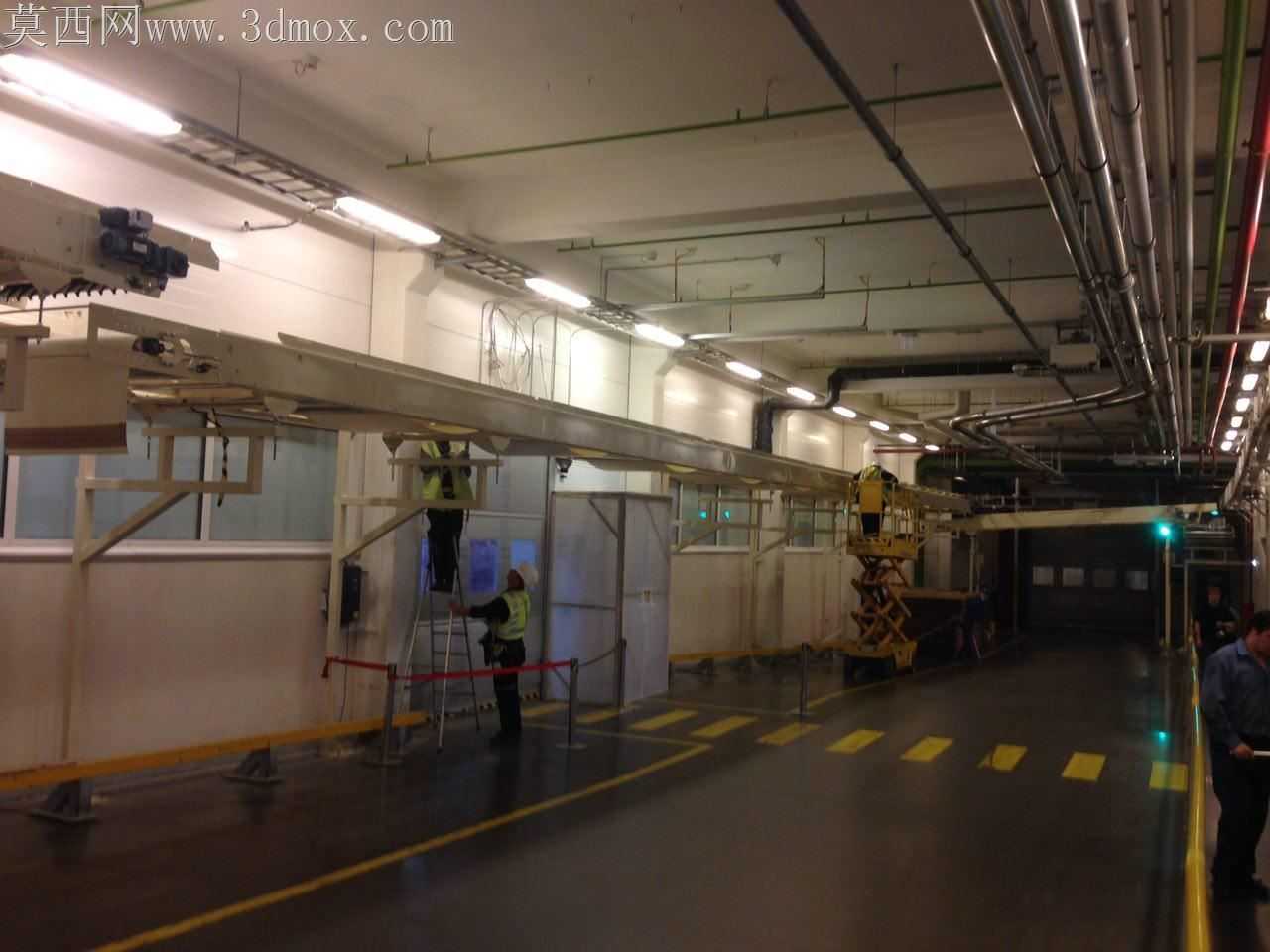

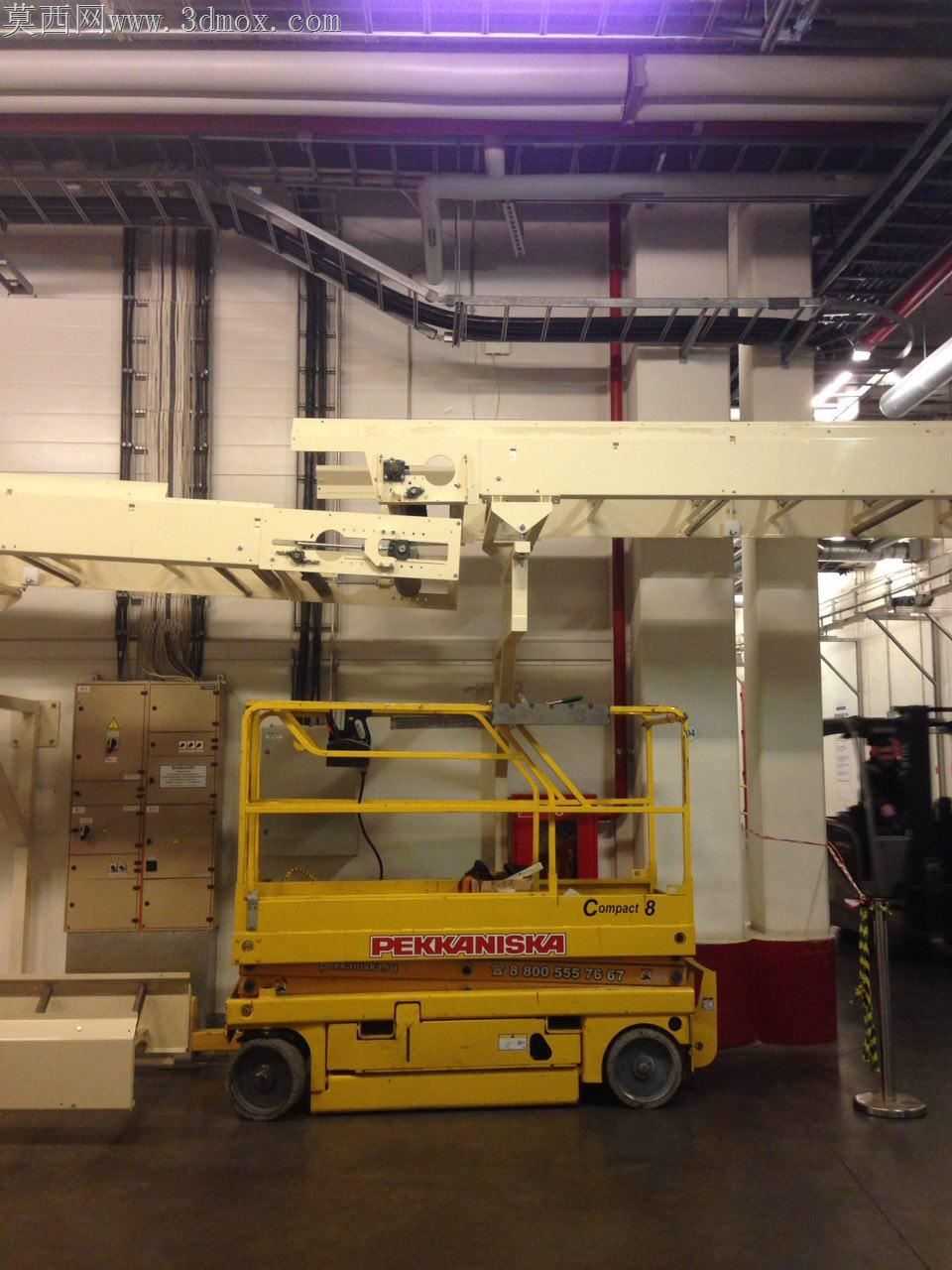

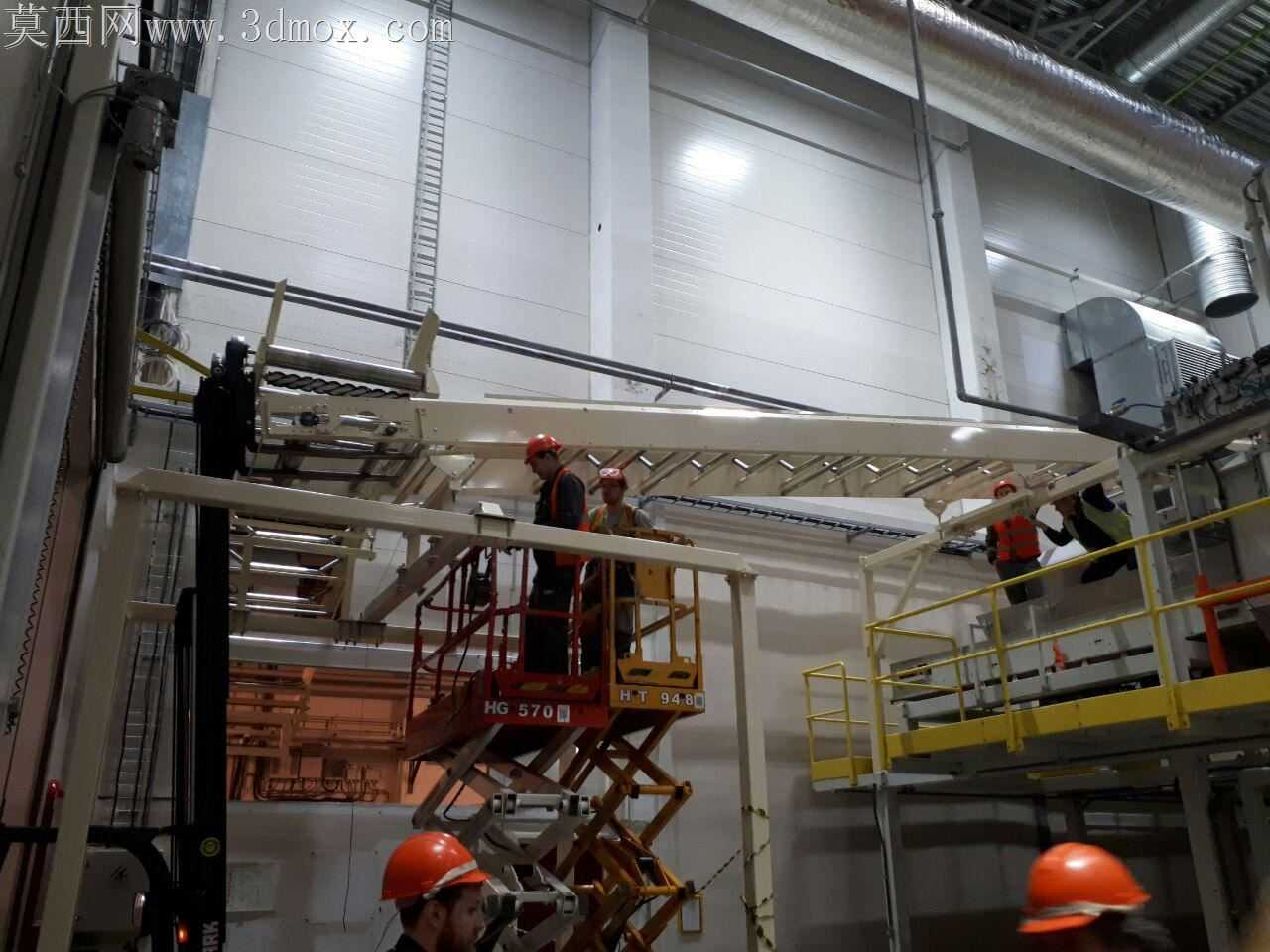

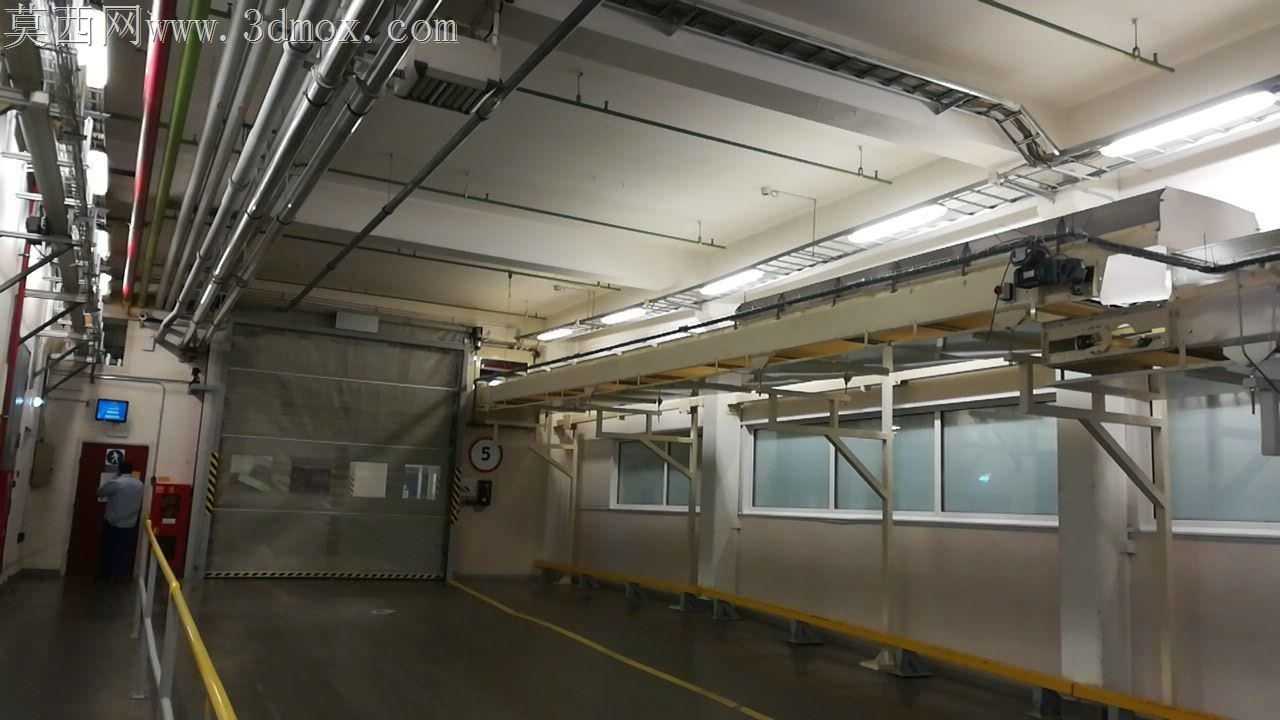

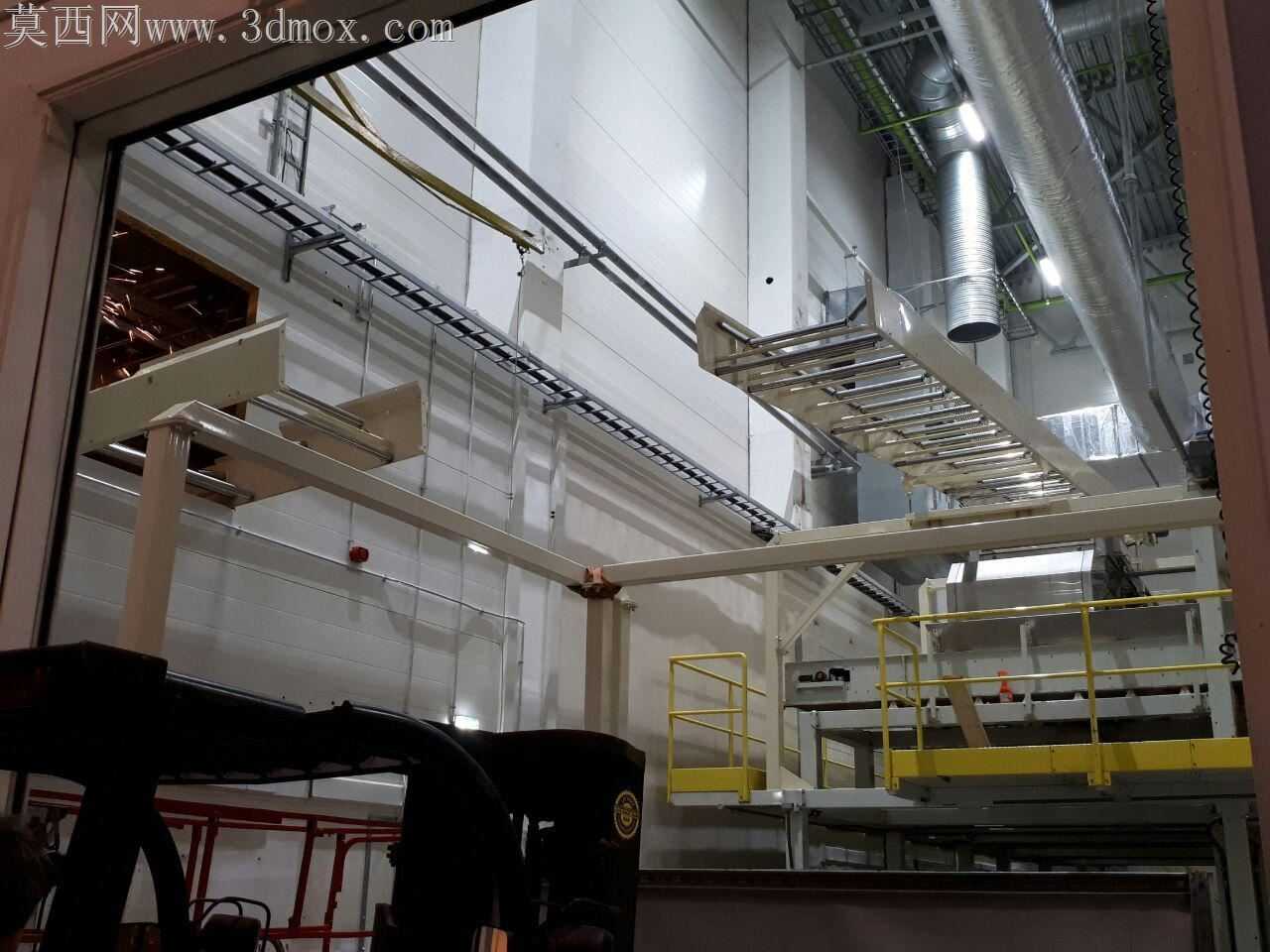

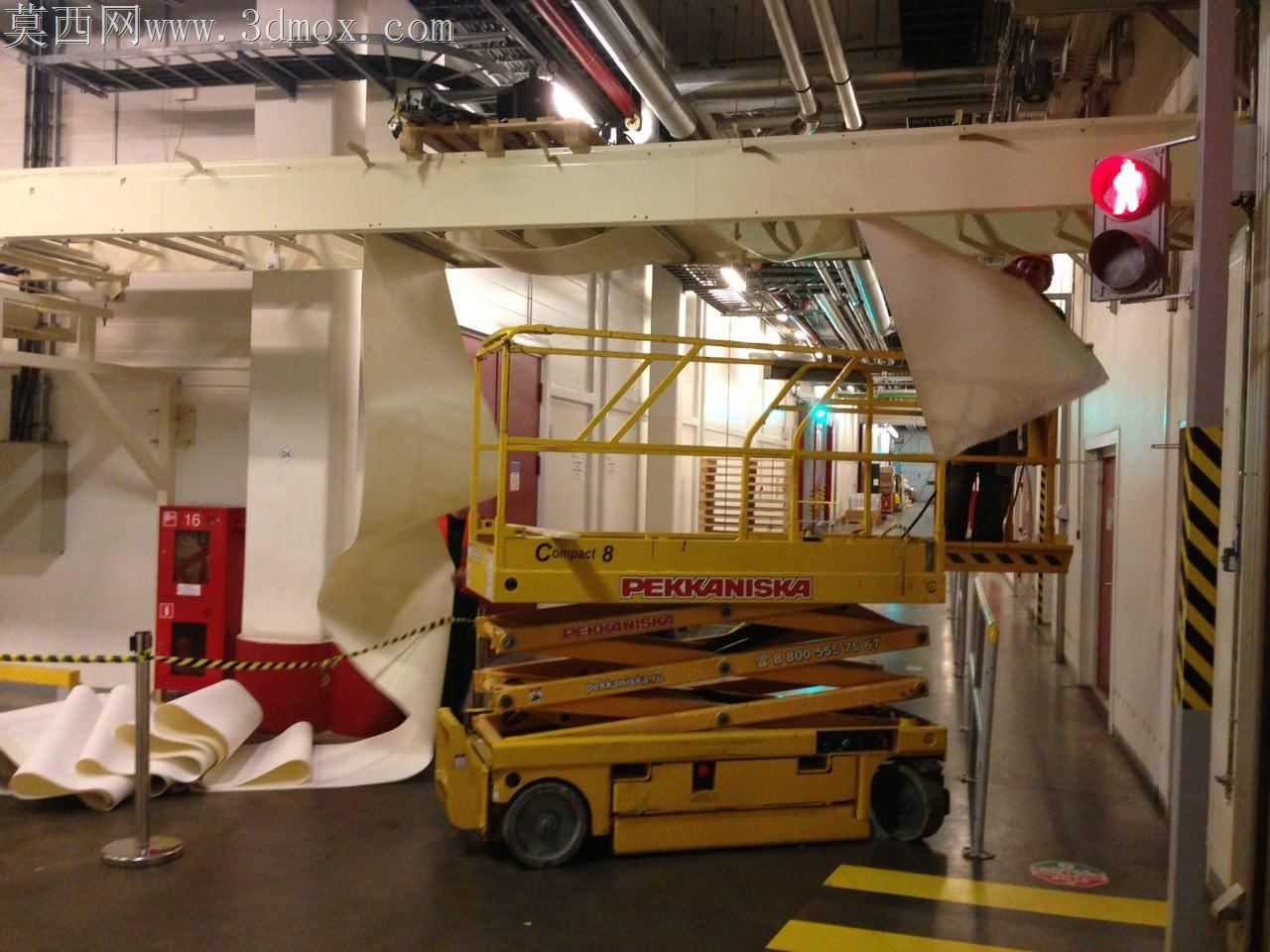

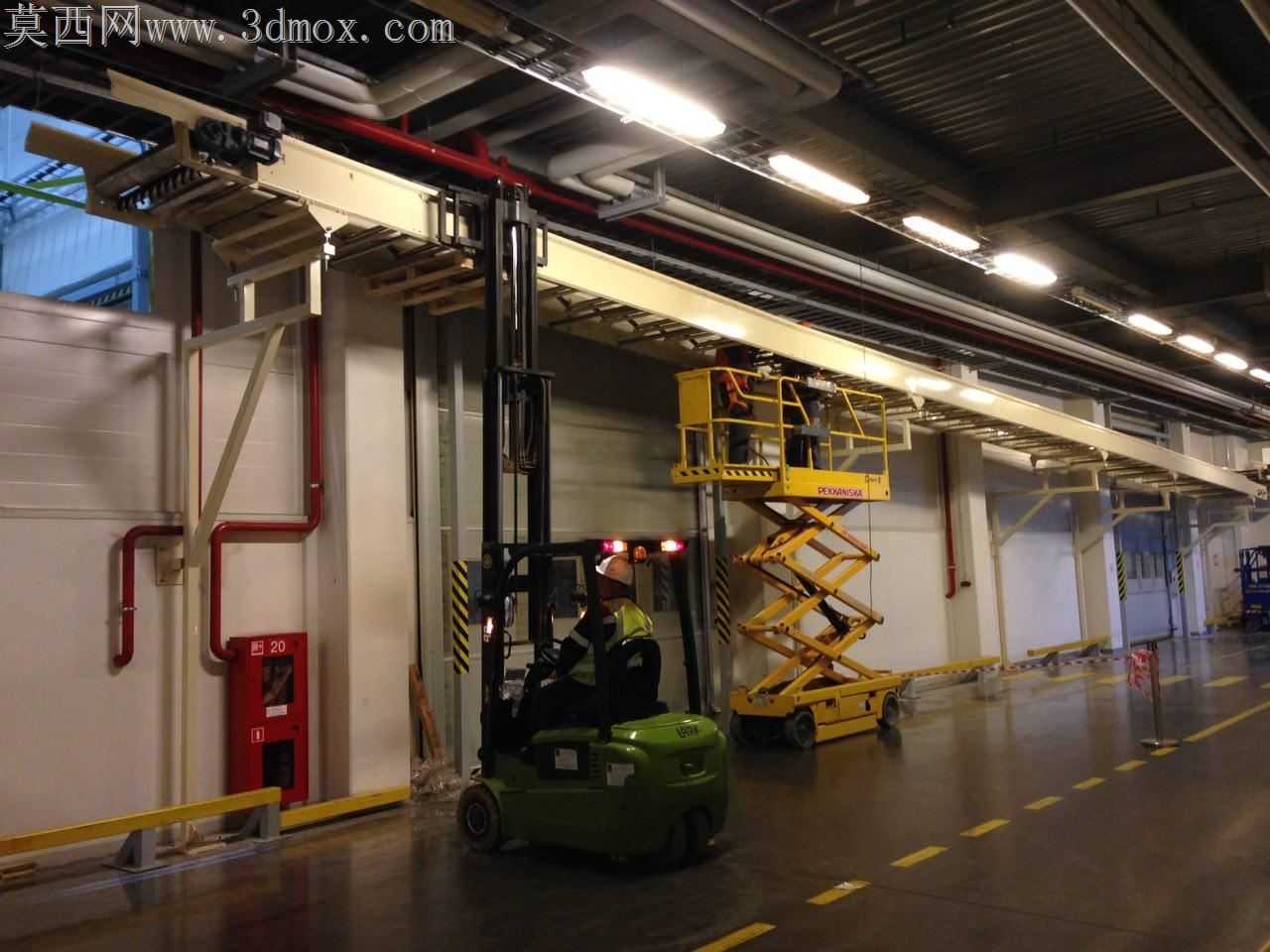

做这套烟草转运输送线建模的时候，最先卡壳的是235米长管道的空间排布，毕竟要衔接生产端和自动化仓库，中间还要穿过多层建筑墙体，一开始想直接拉整段管道做阵列，后来发现墙体预留的洞口位置有偏差，防火阀和重力机构的安装位没法对齐，干脆把管道拆成了12段标准节加3段异形调整段，每段接口都留了10mm的装配余量，现场安装的时候就算土建有小误差也能靠调整段凑齐，不用重新切管。

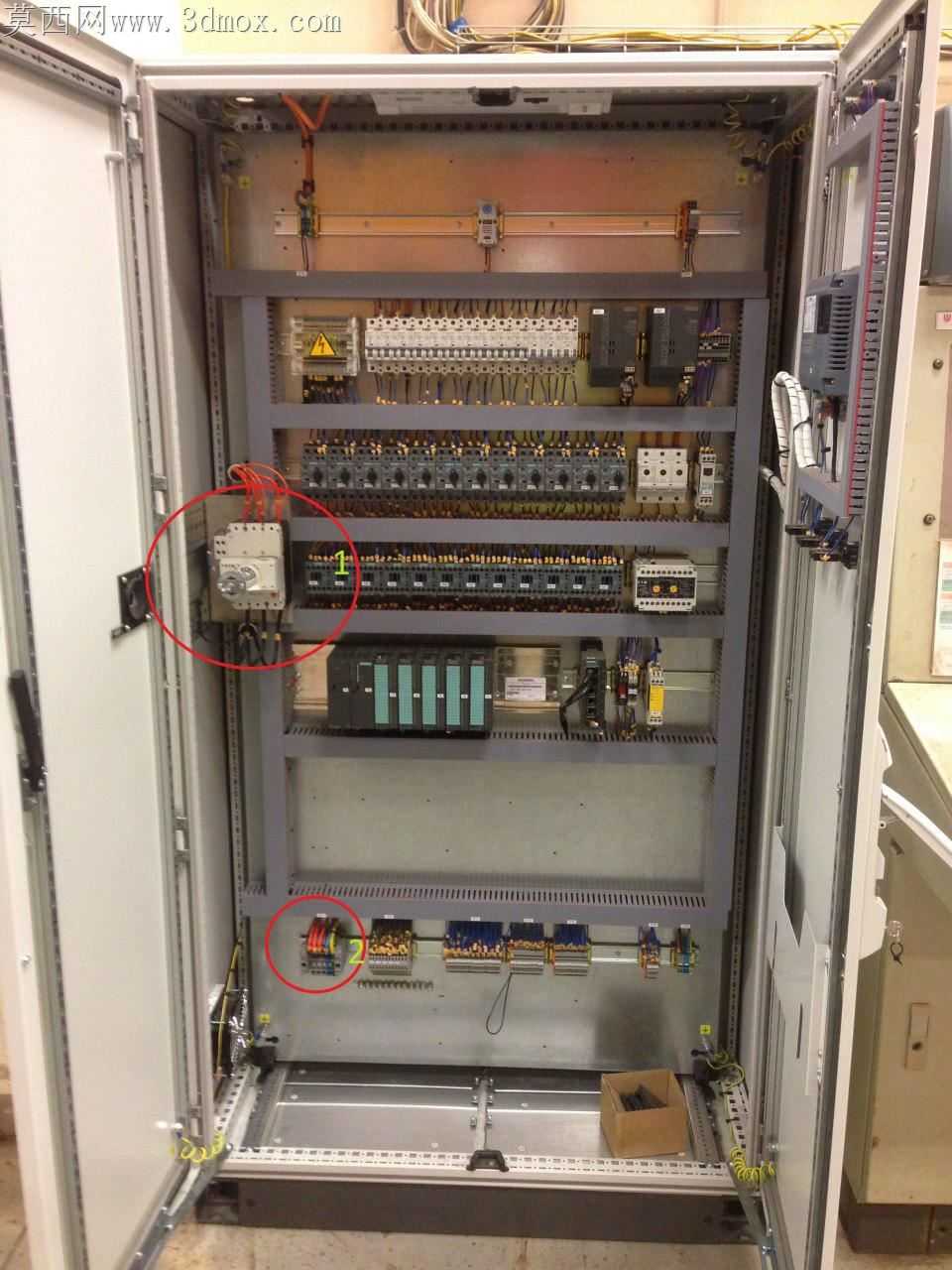

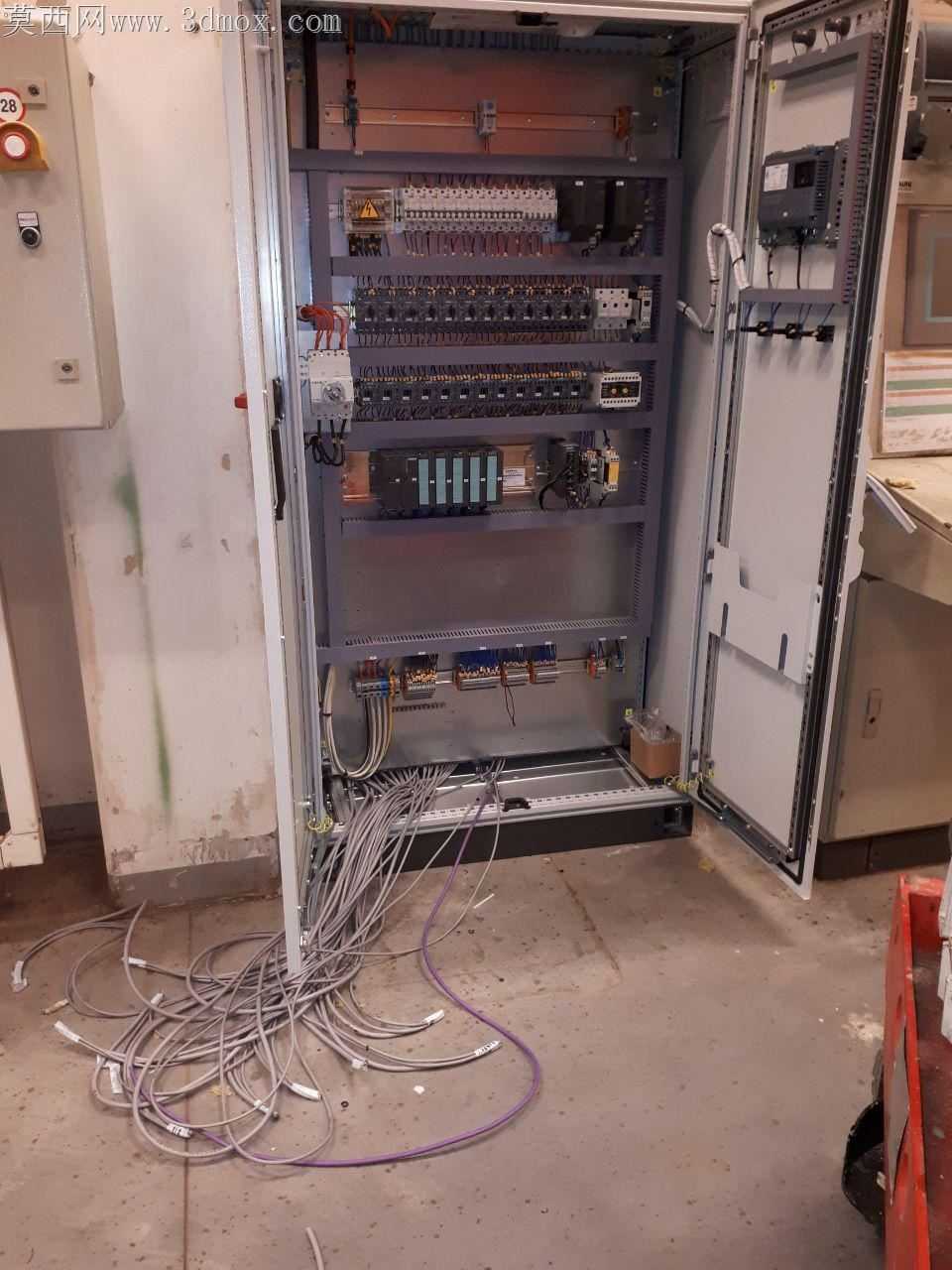

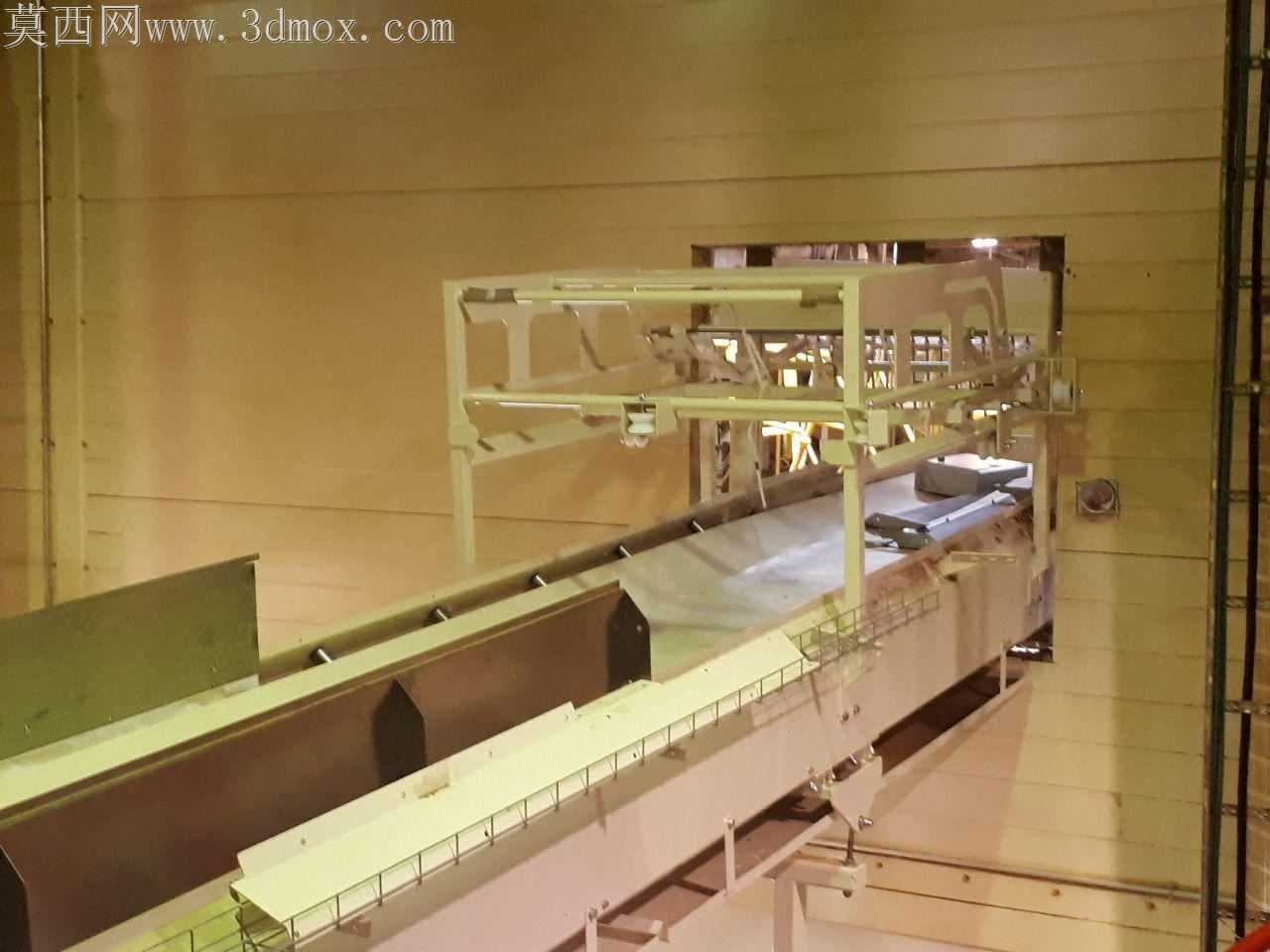

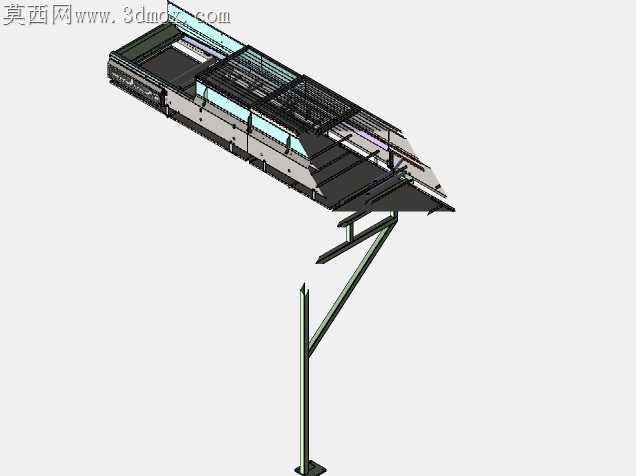

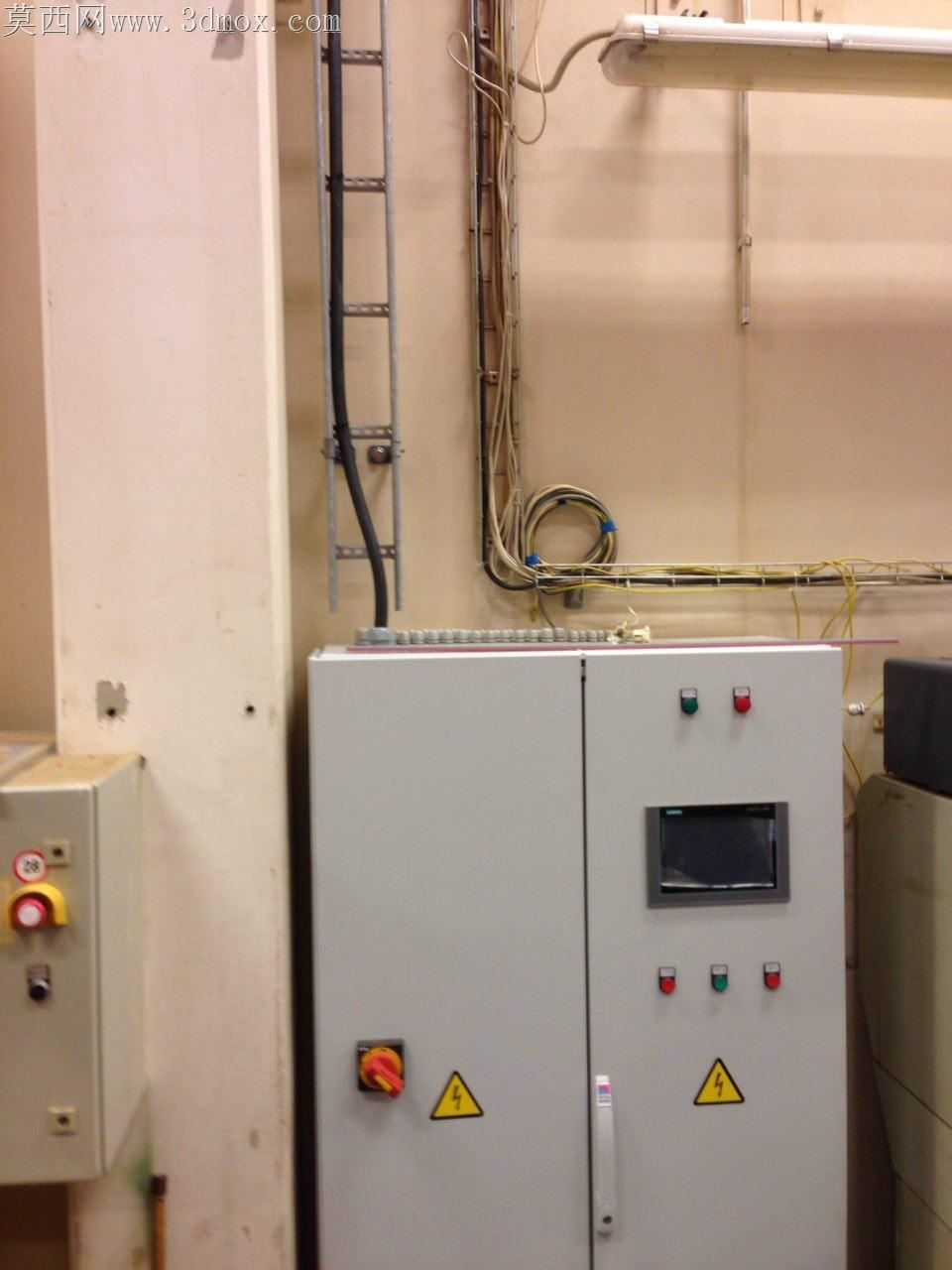

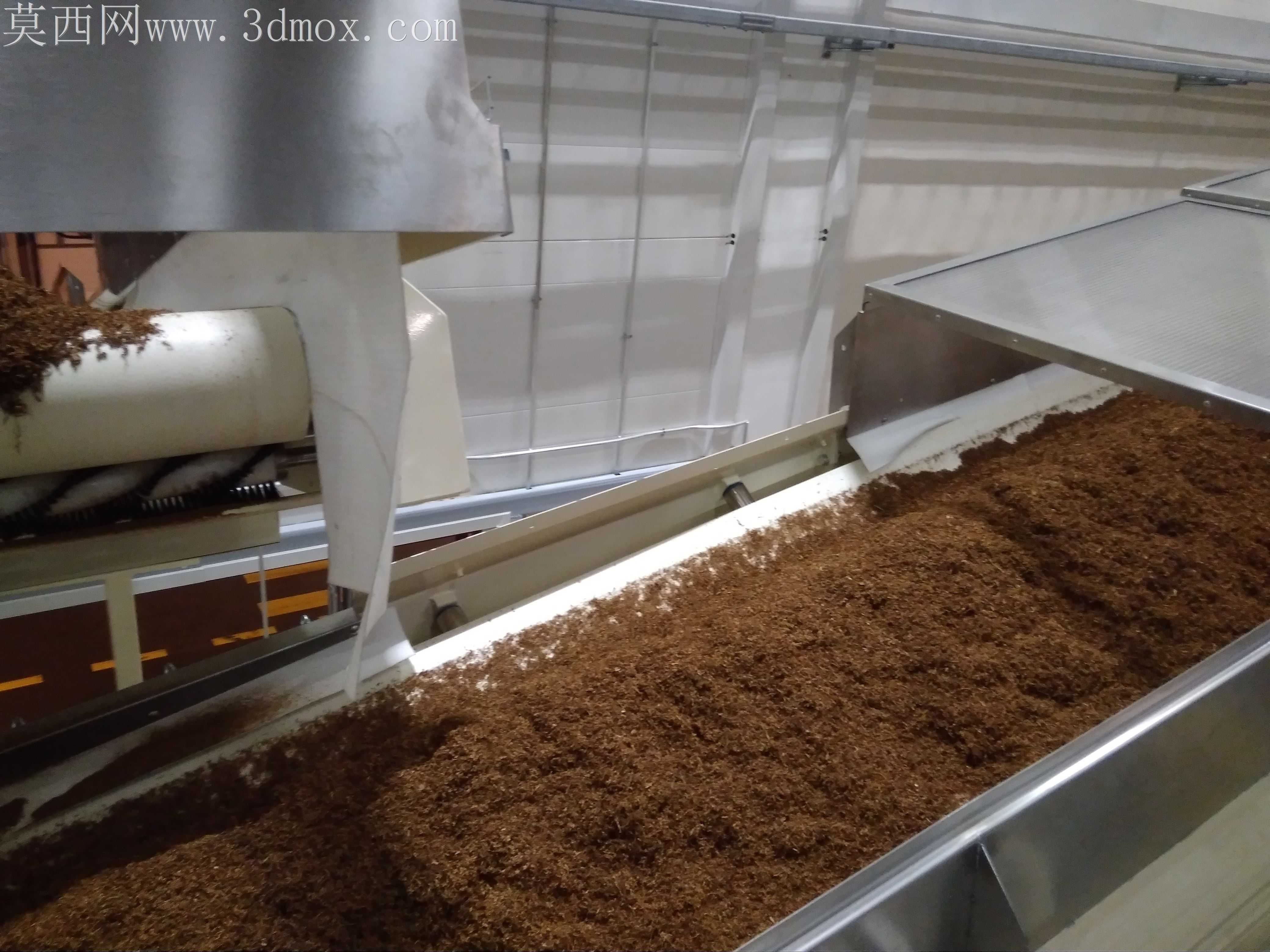

输送主体的网带部分一开始做的是整面平板，后来翻烟草物料的输送参数才想起，烟叶碎末容易卡在平板缝隙里，时间长了会堵传动辊，特意把网带改成了间隔8mm的栅格结构，栅格条做了1.5度的拔模斜度，建模的时候特意把栅格和侧边挡板的配合间隙留到2mm，避免热胀冷缩的时候网带蹭挡板卡滞。侧边的护栏一开始想做圆管弯制的，后来算承重的时候发现12吨每小时的产能下，偶尔会有整箱烟包临时放在护栏边周转，圆管护栏的局部承重不够，换成了折弯成型的槽型钢护栏，槽口朝内安装，既可以挡物料掉落，槽内还能走传感器的控制线，不用额外做线管固定座，省了不少装配零件。

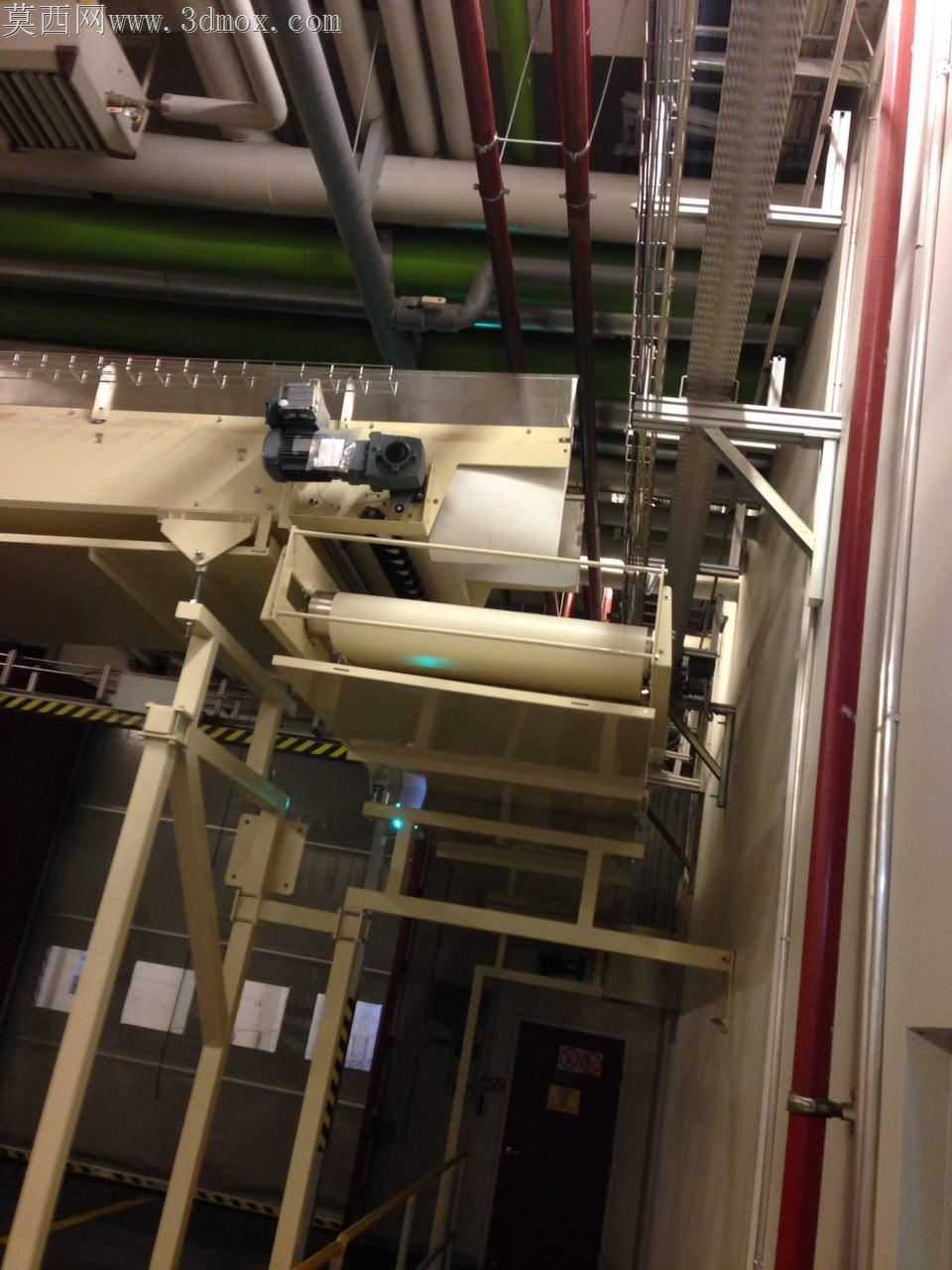

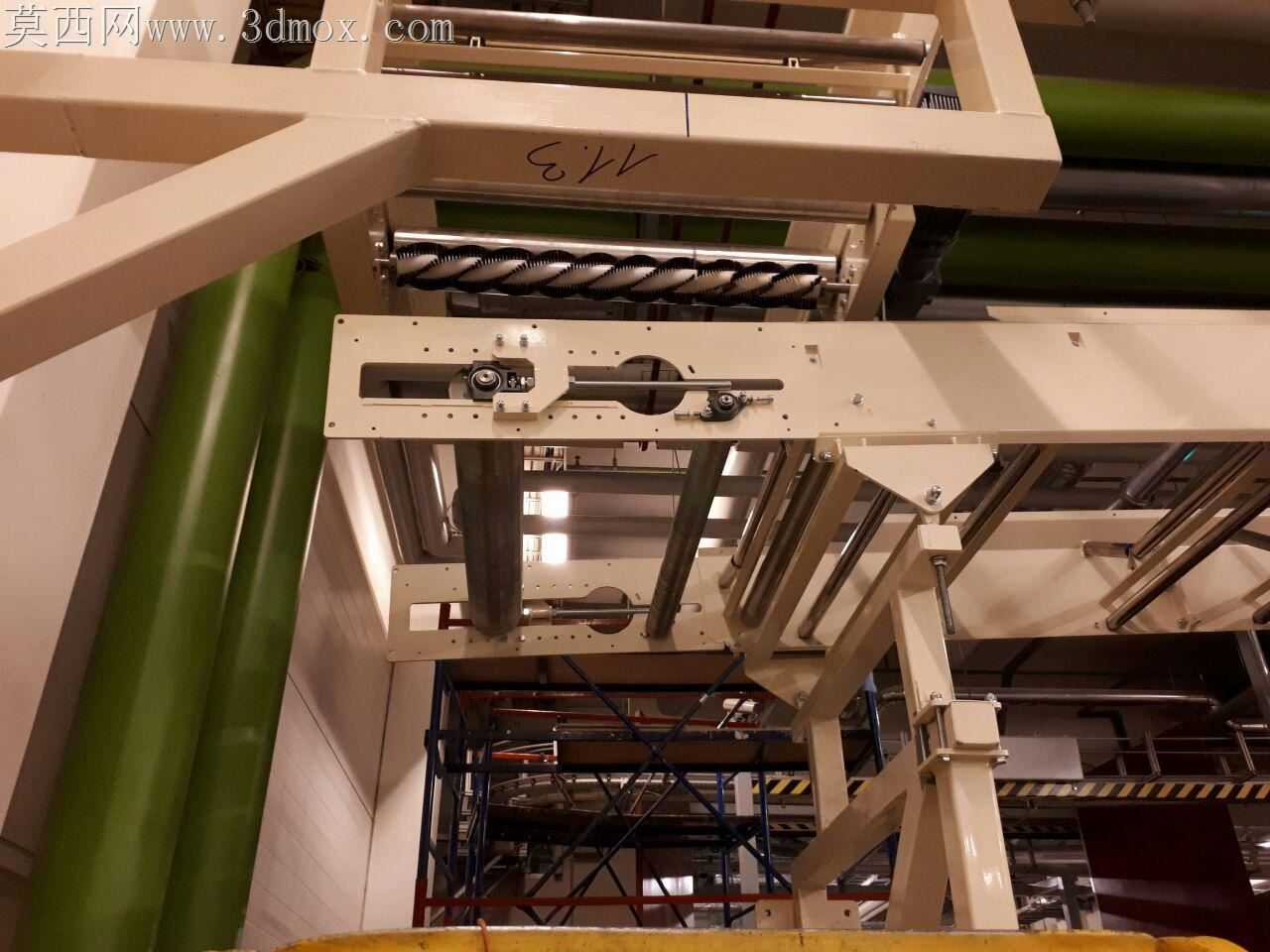

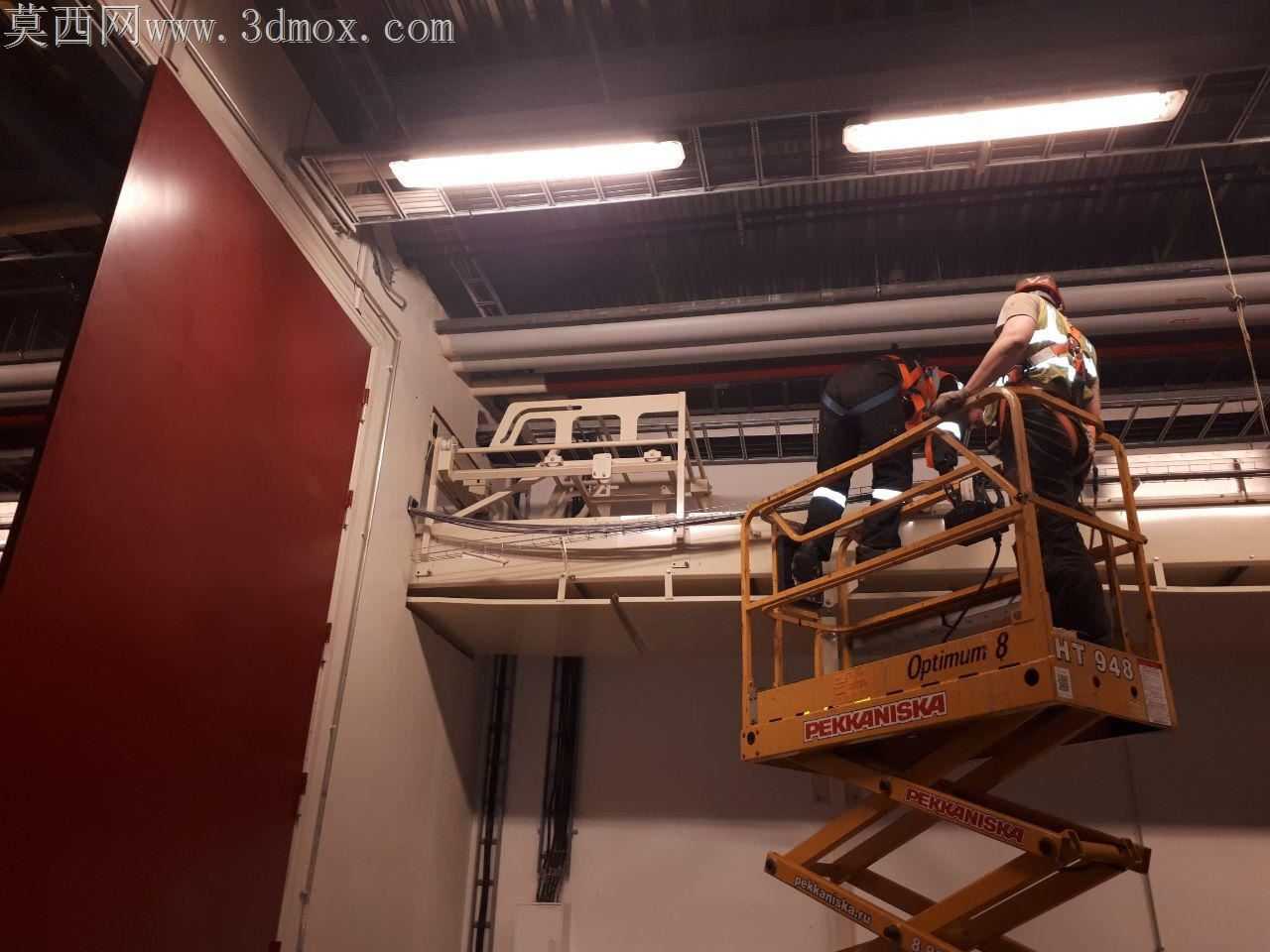

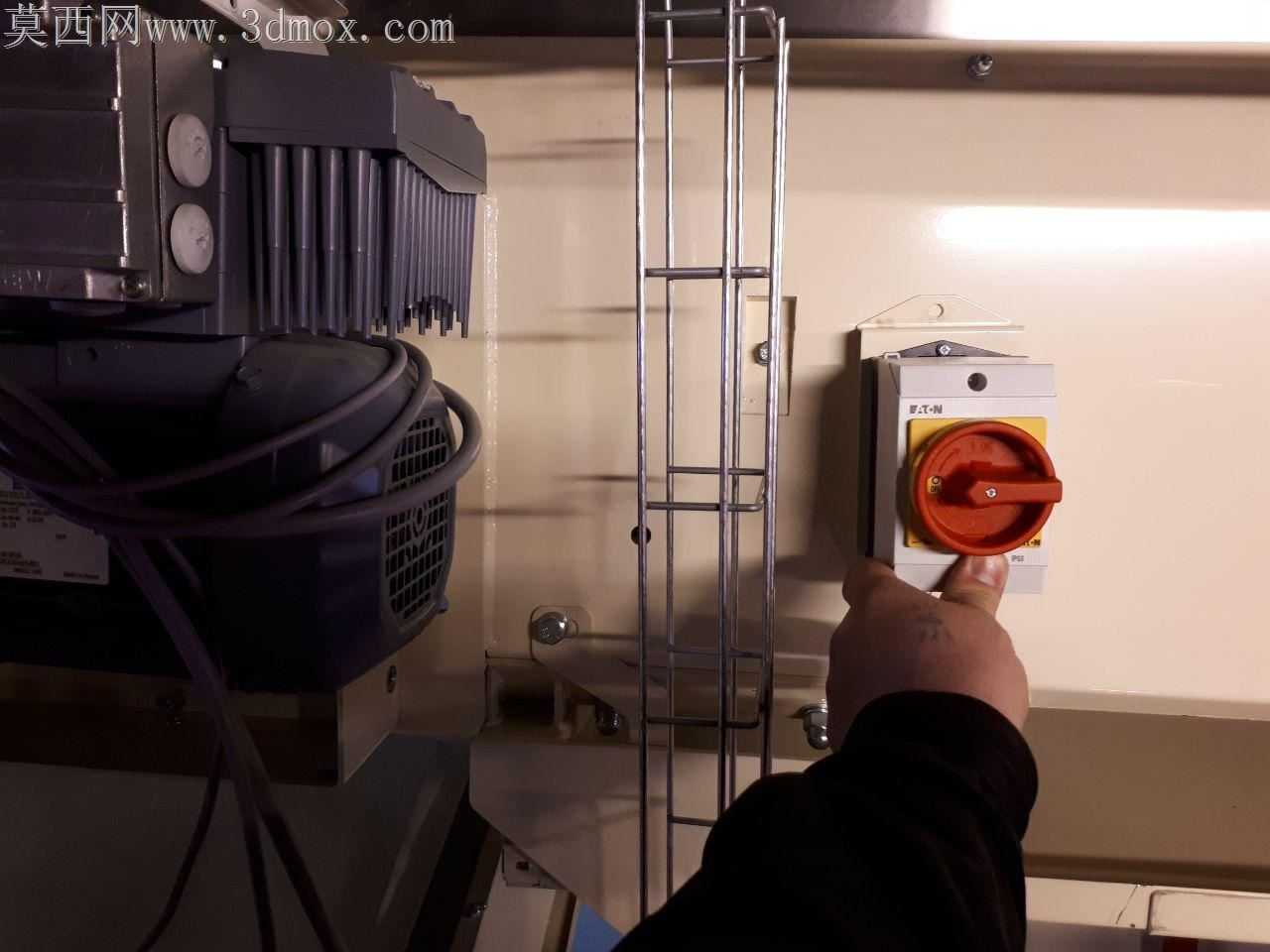

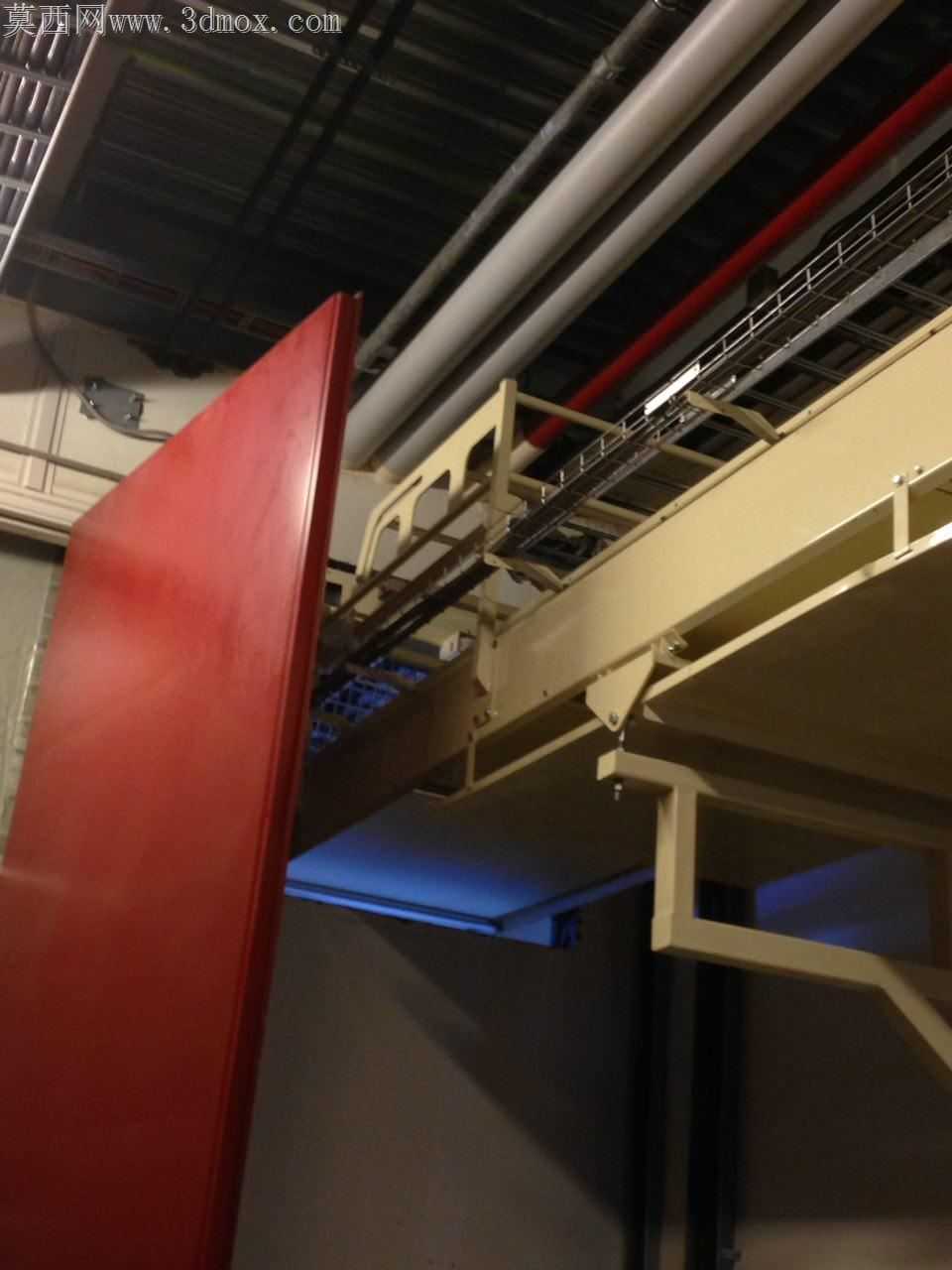

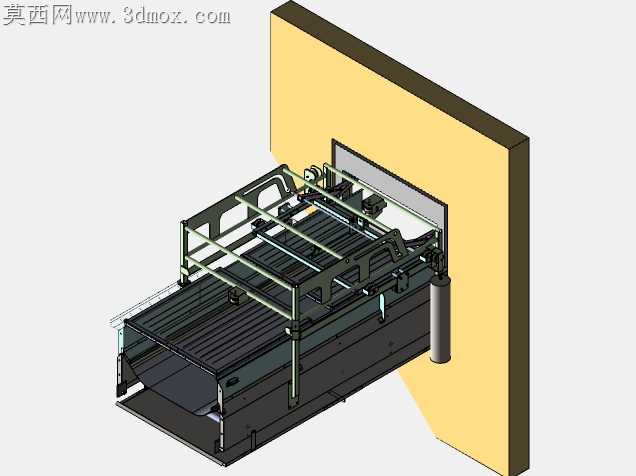

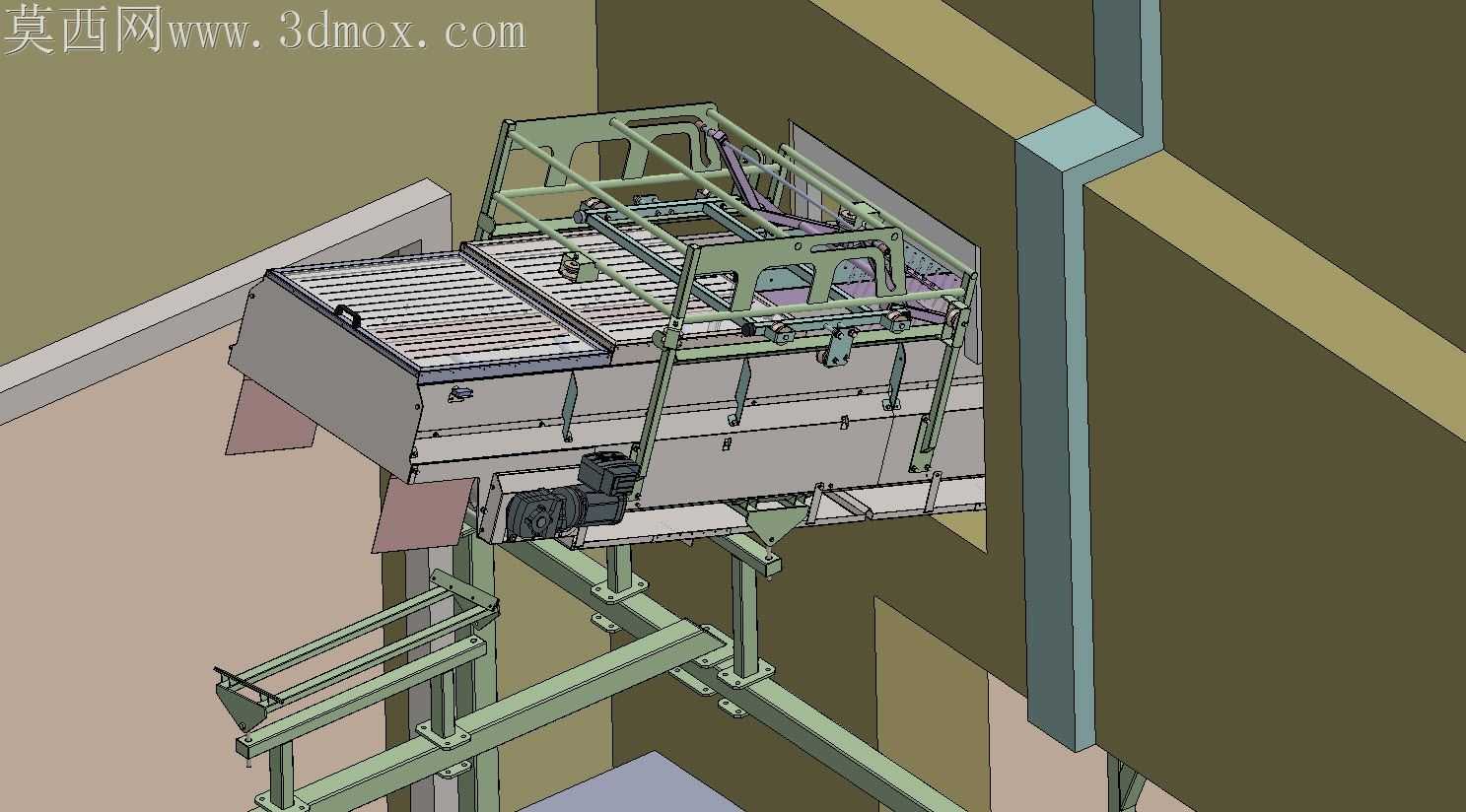

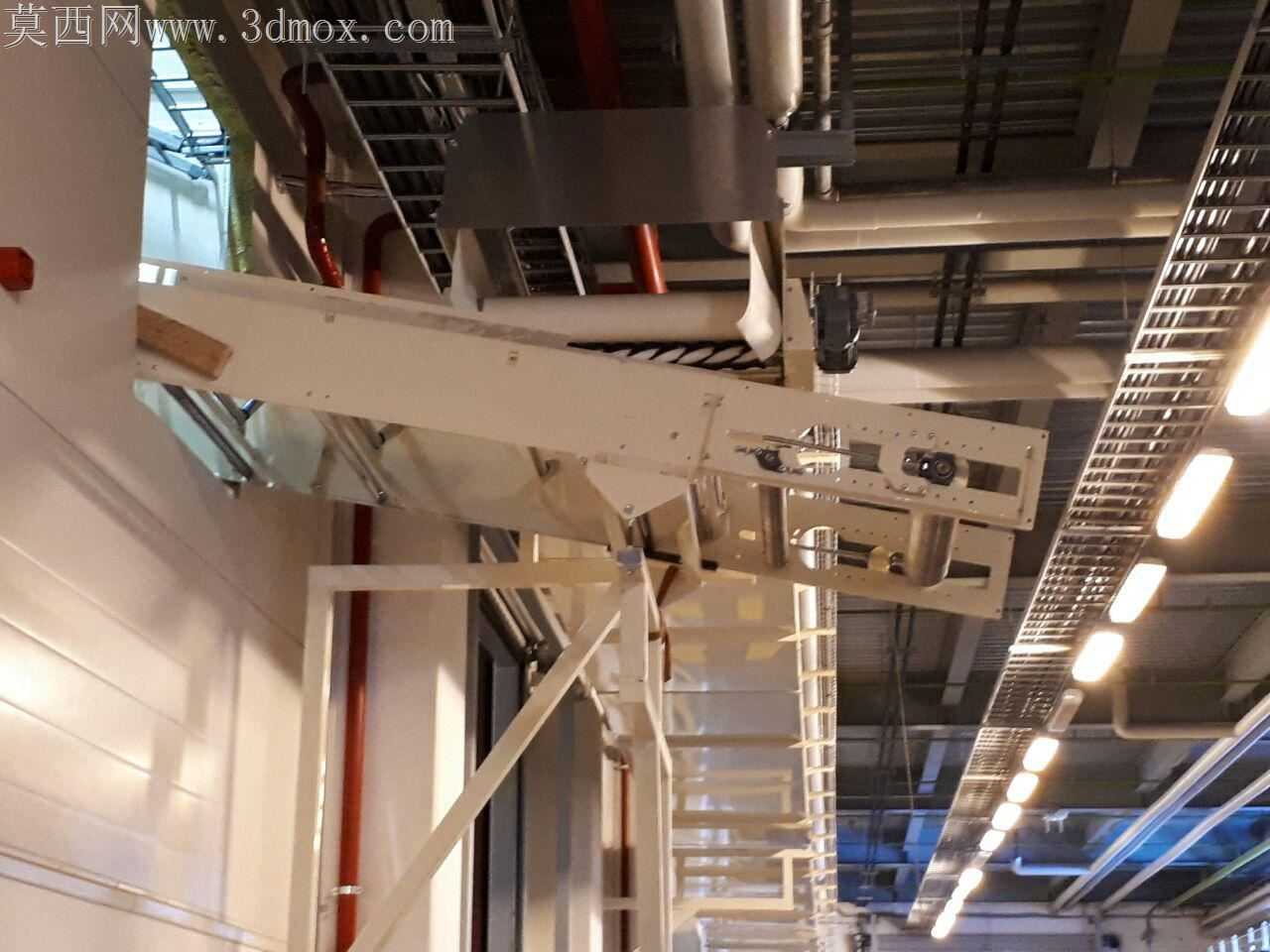

传动端的电机安装座一开始是直接焊在机架上的，建模做干涉检查的时候发现，电机换皮带的时候要拆整个端盖，操作空间不够，把安装座改成了可滑移的张紧结构，座子上开了长圆孔，固定螺栓松掉就能推着电机挪位置张紧皮带，不用额外加装张紧轮。穿墙体的位置一开始没做密封结构，后来想到车间有温湿度要求，管道穿墙的缝隙会漏风，特意加了一圈橡胶密封挡板，挡板做了分体式结构，不用拆管道就能直接卡装在墙体两侧，后期更换密封件也方便。

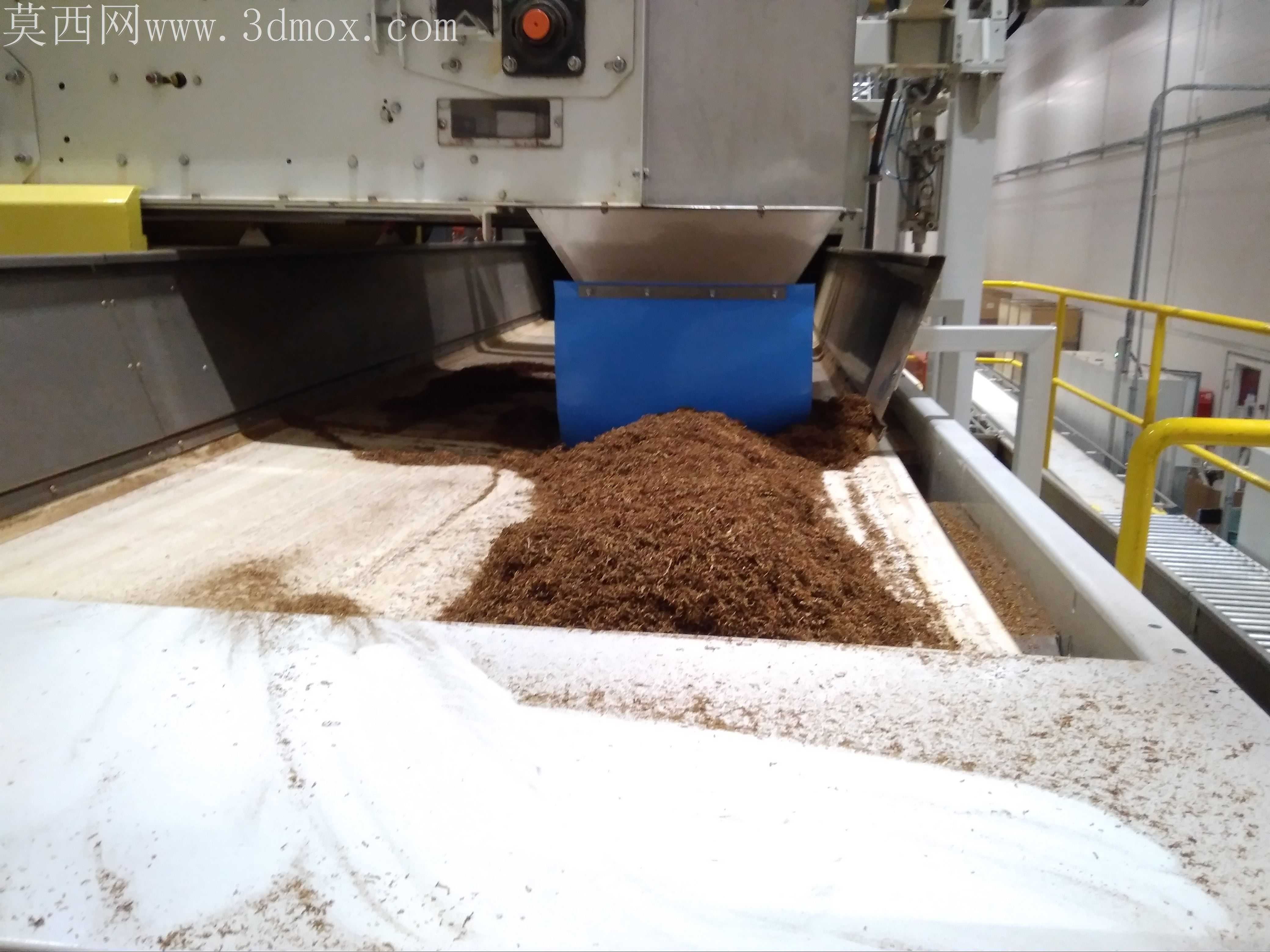

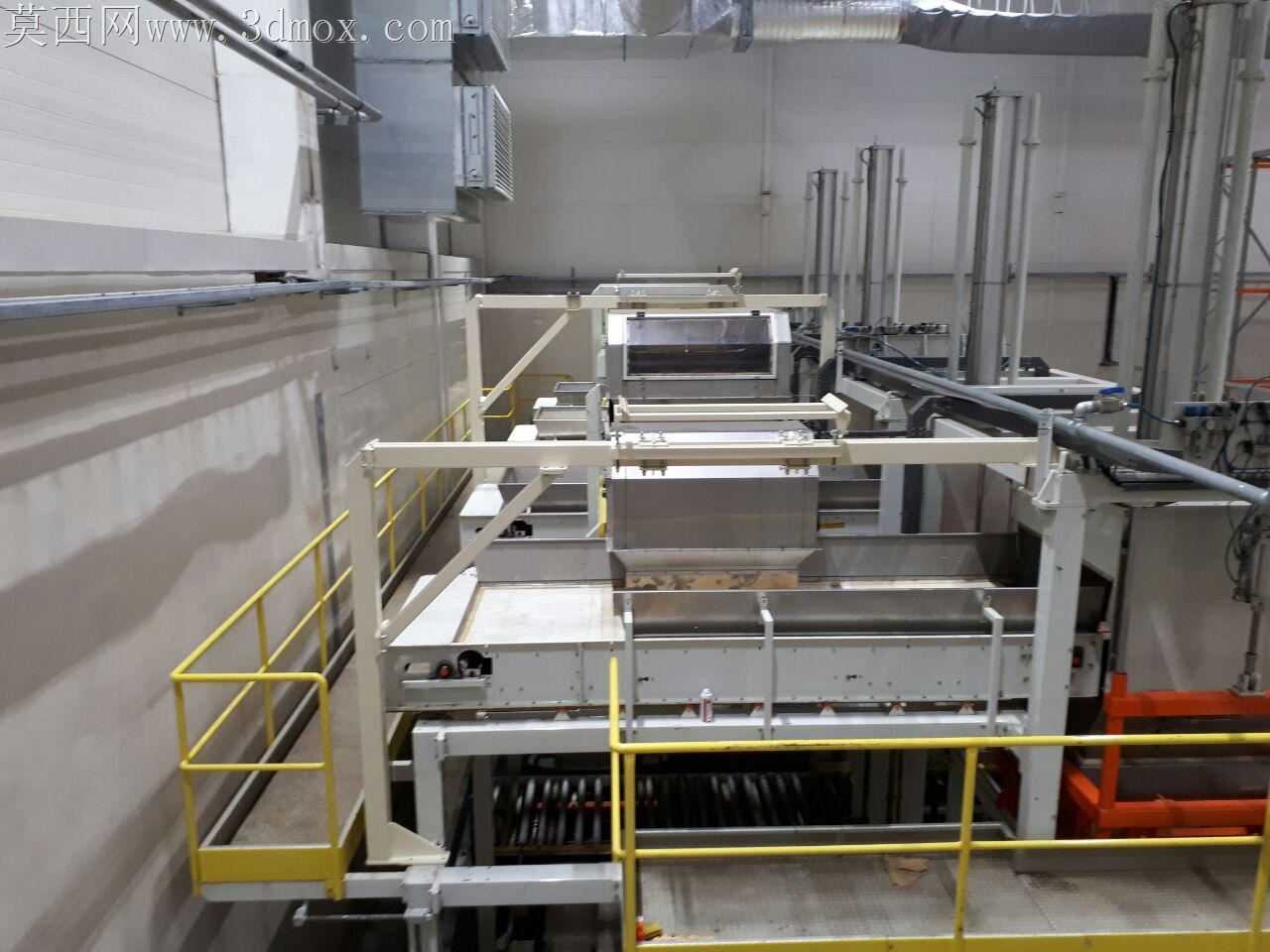

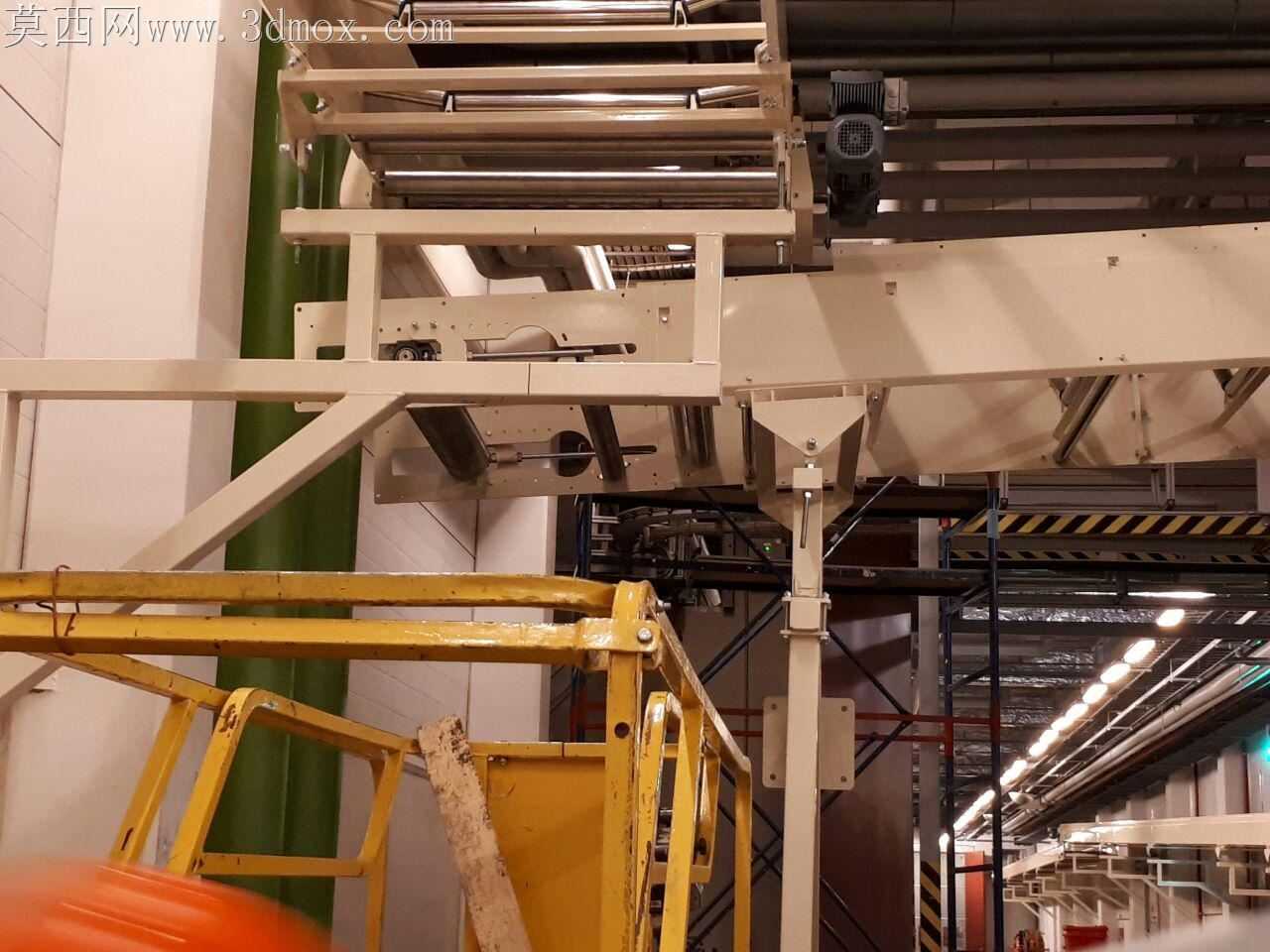

重力落料机构的翻板一开始做的是直角边，落料的时候烟叶容易挂在翻板棱角上，把翻板的接料面改成了R15的圆弧过渡，翻板转轴的位置特意往落料方向偏了12mm，物料压上去的时候翻板能靠自重自动回位，不用加额外的弹簧复位结构，减少易损件数量。机架的支腿一开始做的是等长直腿，后来核对现场安装面的标高，发现地面有30mm的坡度，把支腿改成了可调脚杯结构，每个脚杯有50mm的调节量，安装的时候不用垫铁片就能把整个输送线调水平。

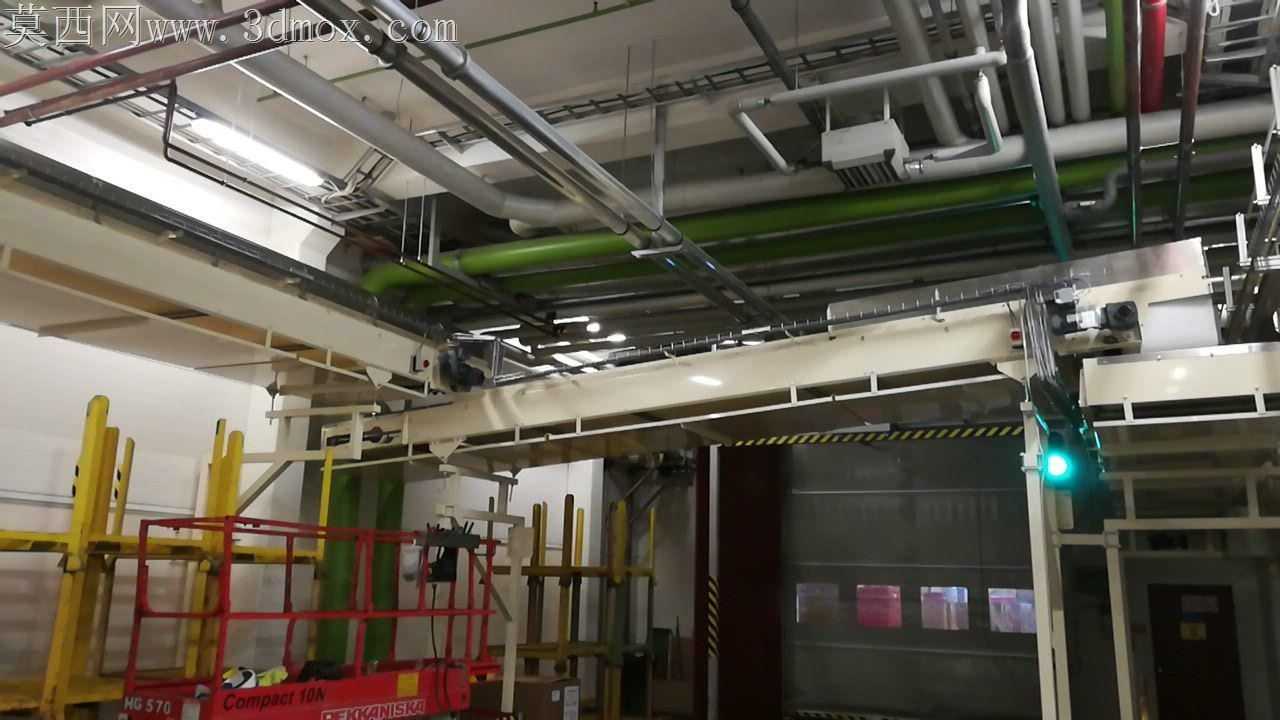

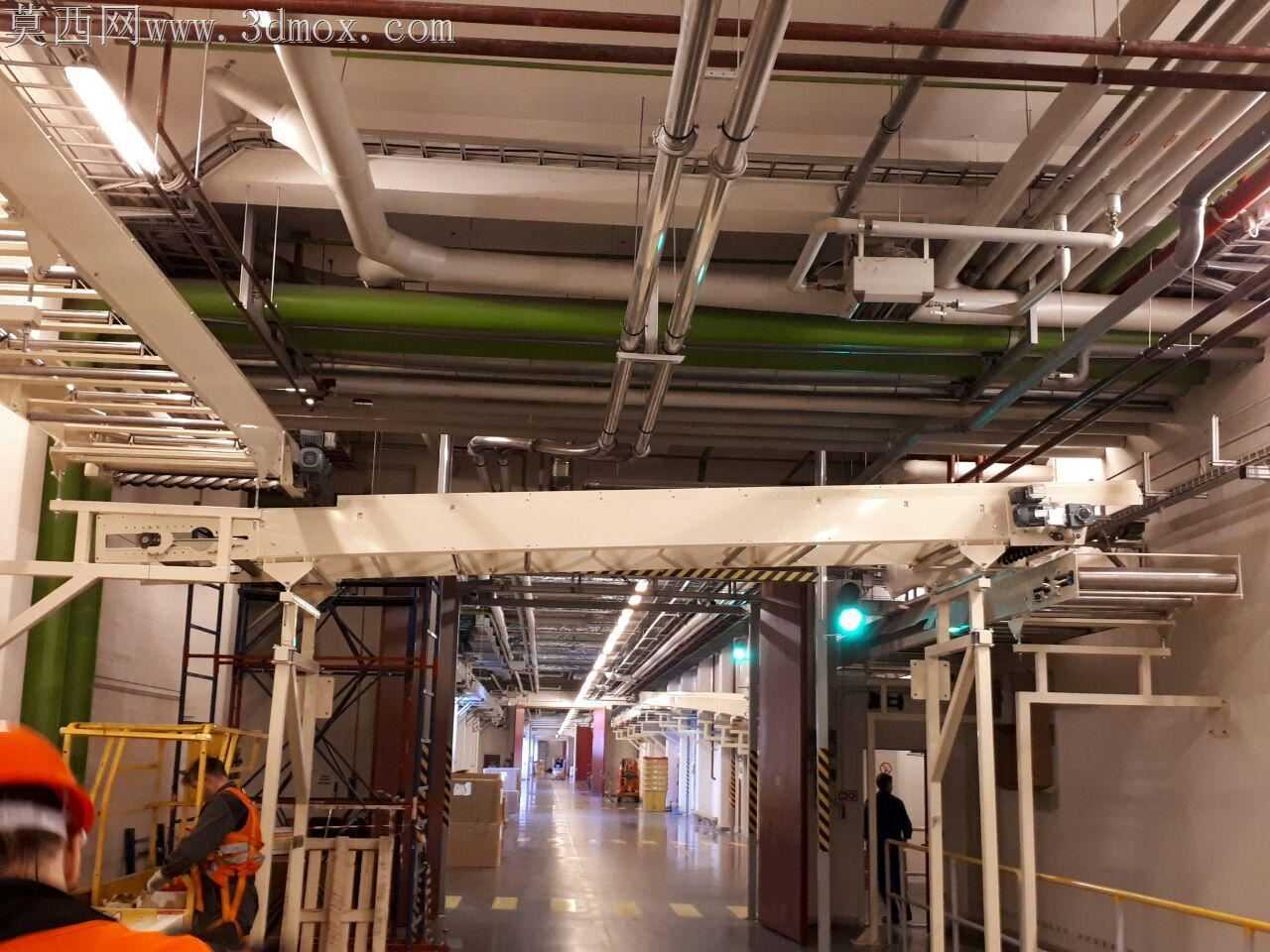

做渲染调试材质的时候，输送机架特意选了哑光浅绿的工业漆材质，避免车间灯光照上去产生反光晃到操作人员的眼睛，网带部分用了哑光不锈钢材质，还原真实食品级输送设备的质感，管道部分用了和墙体接近的哑光灰，弱化长管道的视觉突兀感，调试光影的时候特意把主光源放在输送线进料端的斜上方，能清晰照出网带栅格的缝隙和机架的折弯棱角，看模型的时候就能直接预判实际安装后的视觉效果。整个模型所有配合面都做了公差预留，没有出现过定义或者欠定义的零件，拿到手不管是做生产出图还是方案演示都能直接用，完全贴合烟草车间连续生产的输送需求，每小时12吨的产能核算下来，网带运行速度调到0.3m/s就能满足，不会因为速度太快把烟叶吹碎，也不会因为速度太慢堵料。
