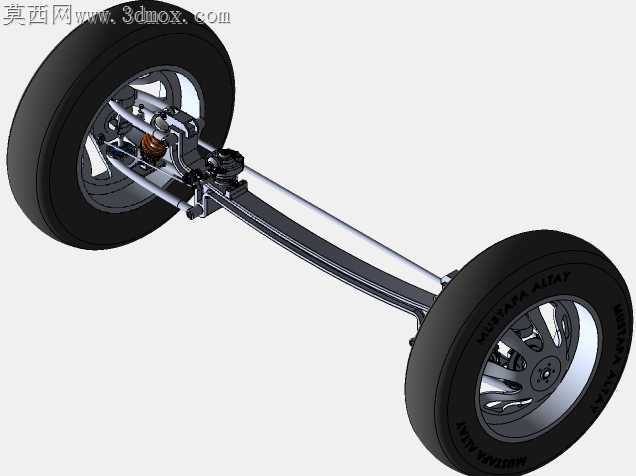

车辆前底盘悬架转向集成结构

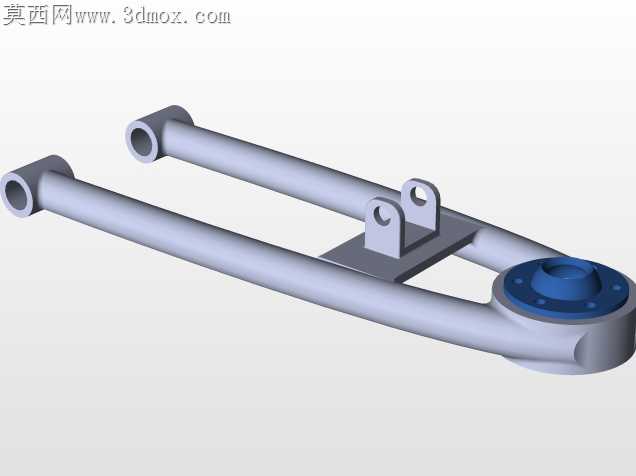

实车装配现场里，前底盘总成最容易出现的公差累积问题，往往出在转向拉杆与悬架摆臂的运动干涉上——车轮上下跳动时，若硬点坐标偏差超过0.2mm，转向节就会带着拉杆产生附加转角，轻则出现行驶跑偏，重则在极限颠簸工况下扯坏拉杆球头防尘套。这套前底盘结构在硬点匹配上做了针对性的适配，转向节与主销的配合面预留了0.03mm的研磨余量，既保证装配时球销能顺利压入，又不会在长期交变载荷下出现松旷。

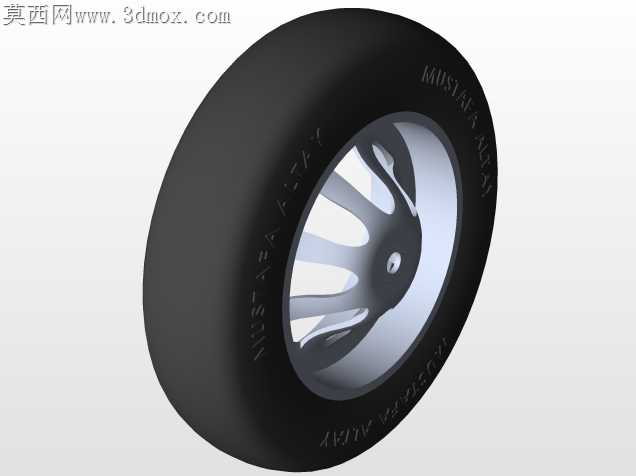

钢板弹簧与车桥的连接座做了圆弧过渡处理，没有生硬的直角转折，冲压成型时能避免应力集中导致的板簧座开裂，U型螺栓的安装孔位同轴度控制在0.05mm以内，装配时不用强行撬压板簧就能顺利穿入螺栓，减少了装配应力残留。车轮轮辋与轮毂的配合止口做了1:10的锥度导向，即便装配时存在微小的位置偏差，也能顺着锥面滑入正确位置，不会出现轮辋装偏导致的高速抖动问题。

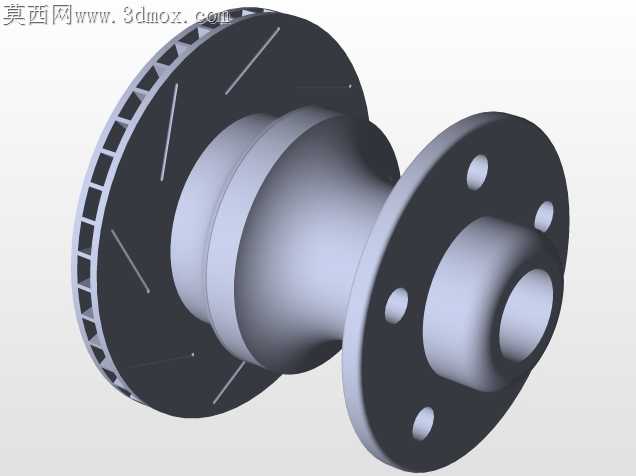

转向横拉杆的长度调节机构做了防松卡槽设计，调节完前束值后，锁紧螺母能卡入卡槽避免行驶中松动，不用额外打防松胶，后期维护调整时拆卸更方便。制动盘与轮毂的连接面做了平面度管控，平面度误差不超过0.02mm，制动时不会因为接合面不平出现刹车抖动的问题。减震器下支座与摆臂的连接点位置，特意避开了板簧跳动的极限轨迹，哪怕车轮压缩到最大行程，减震器支座也不会和板簧发生剐蹭，不用额外加装防护挡板，减少了不必要的零件数量。

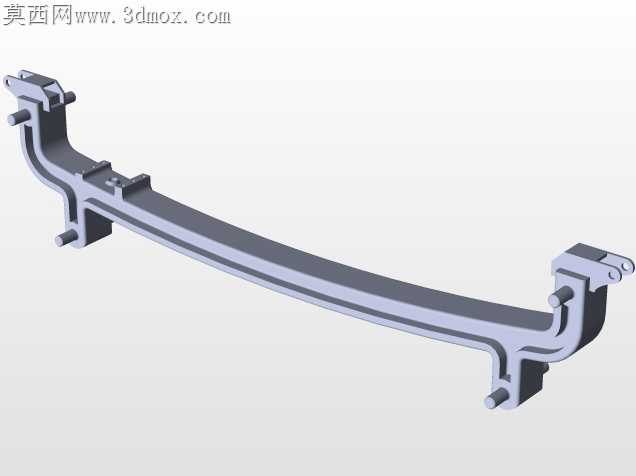

轮辋内部的空间预留足够，能兼容不同尺寸的制动卡钳，后期改装升级制动系统时不用更换转向节或者轮辋，适配性更强。车桥本体的壁厚做了差异化设计，受力大的板簧安装座位置壁厚加厚到8mm，受力较小的中间部位壁厚控制在5mm，在保证整体强度的前提下减轻了总成重量，不会出现冗余用料导致的簧下质量过高问题。所有球头的防尘套固定槽都做了倒圆角处理，安装防尘套时不会割破橡胶套，能延长球头的使用寿命，减少后期维保的更换频率。
