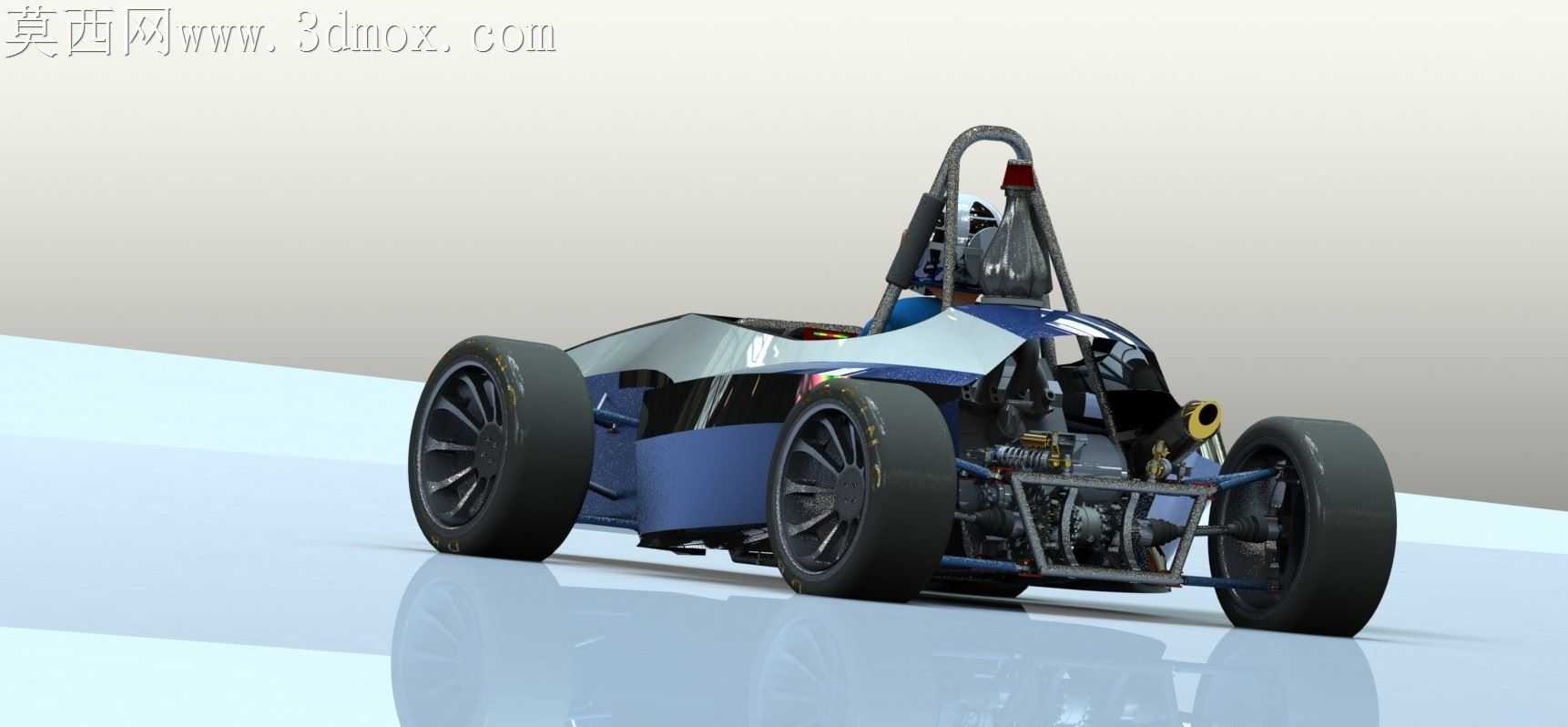

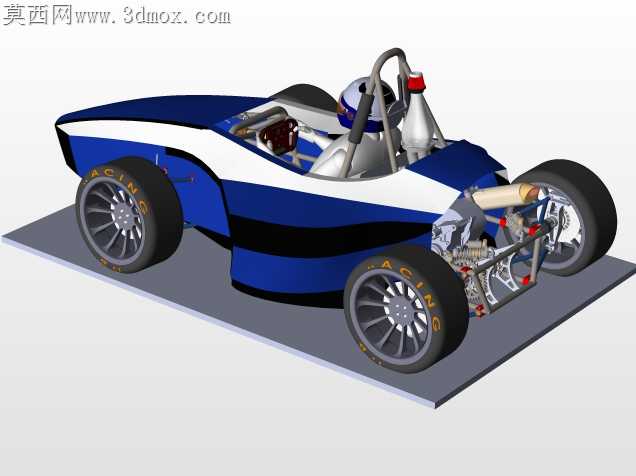

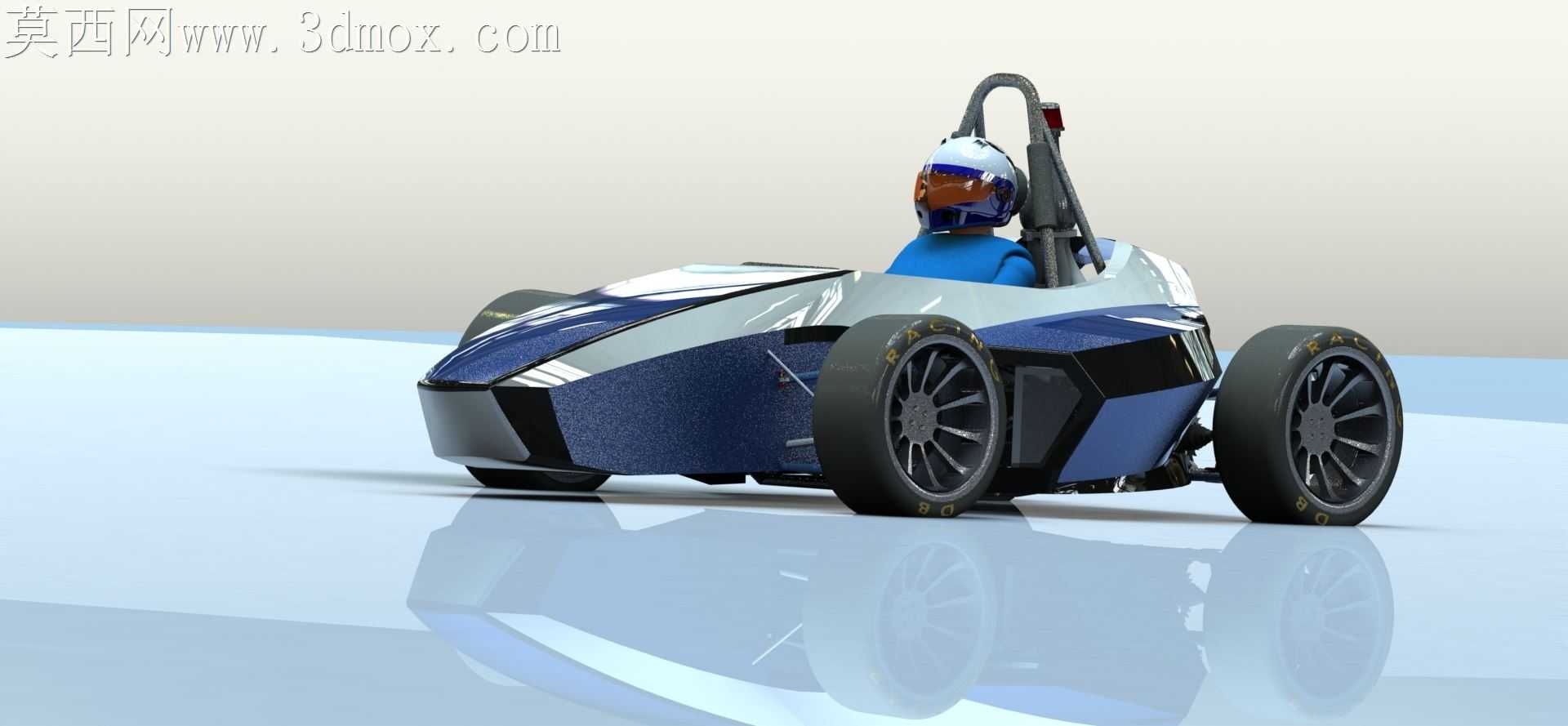

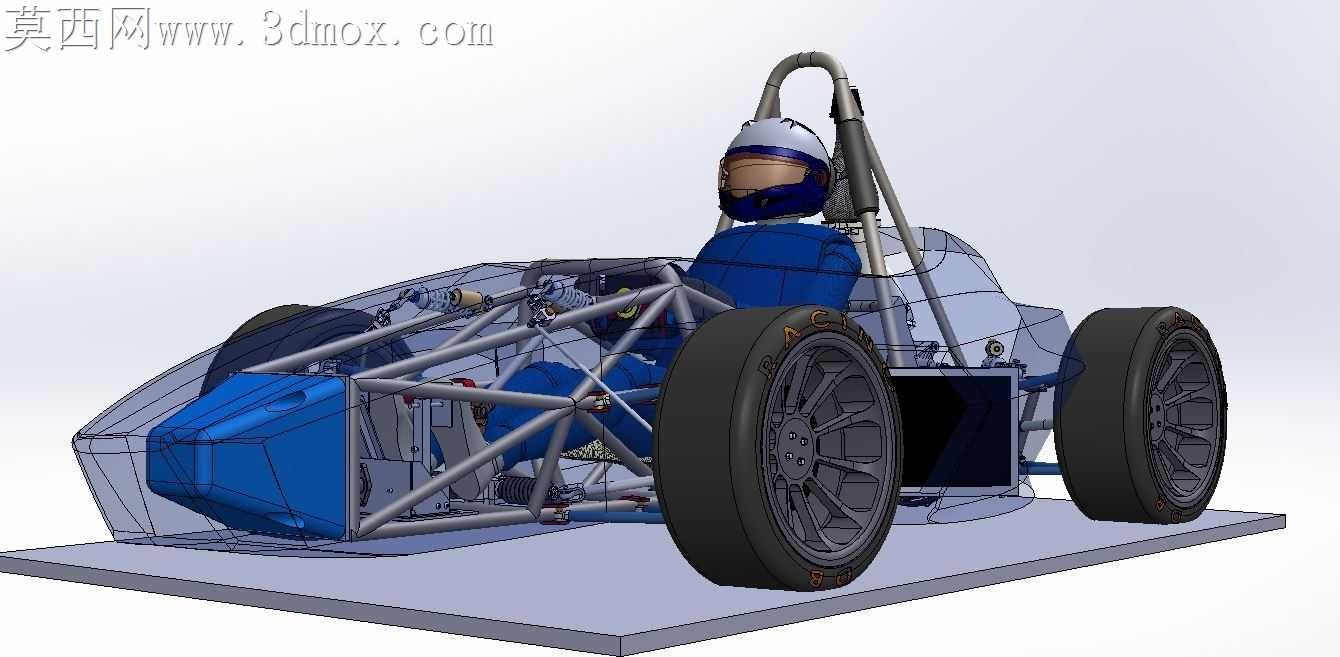

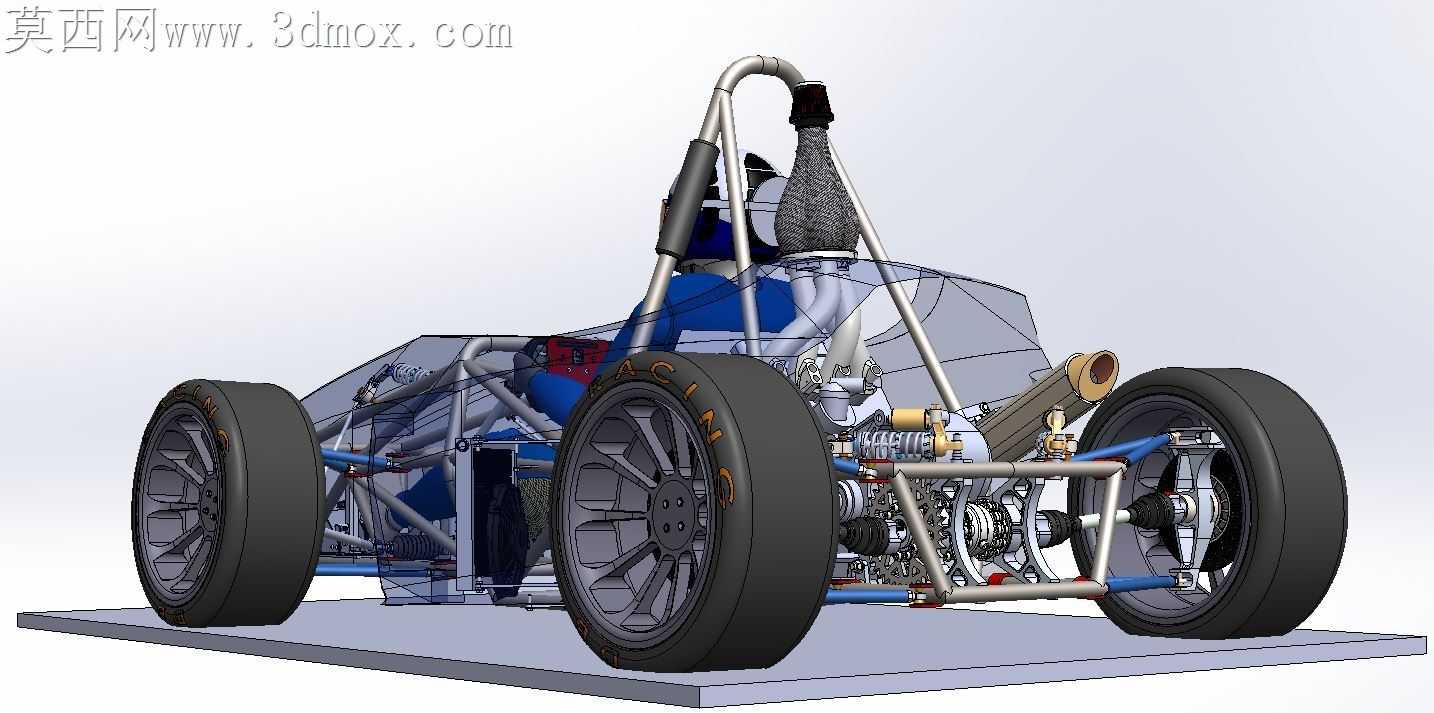

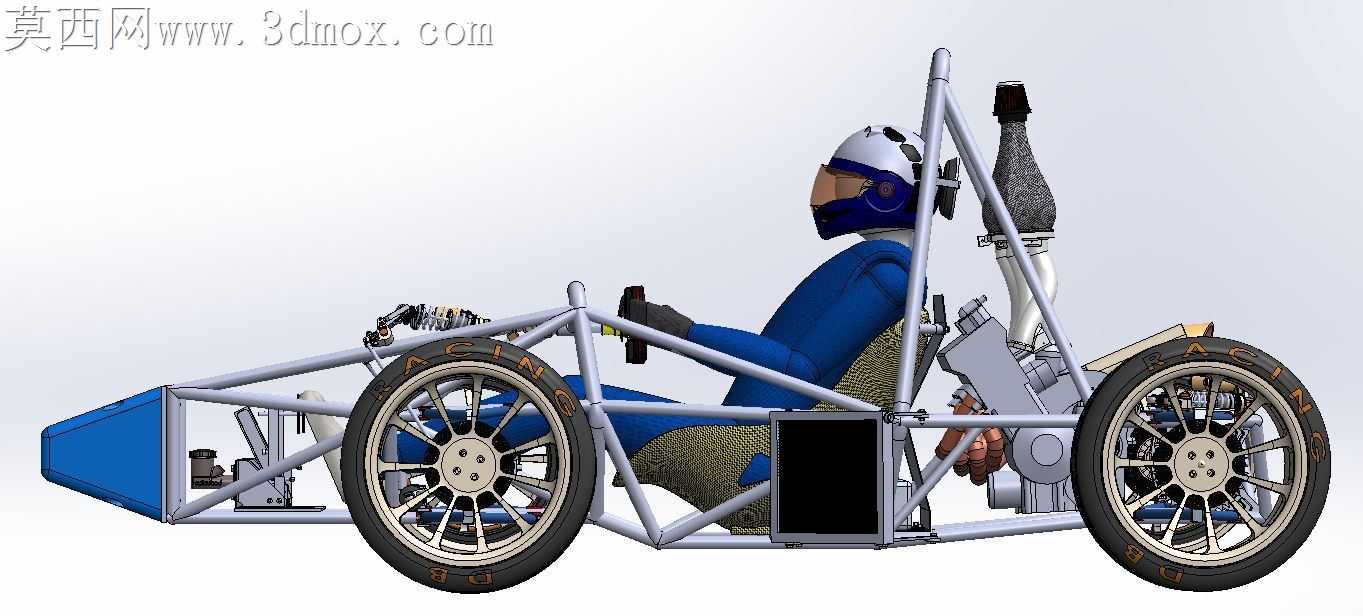

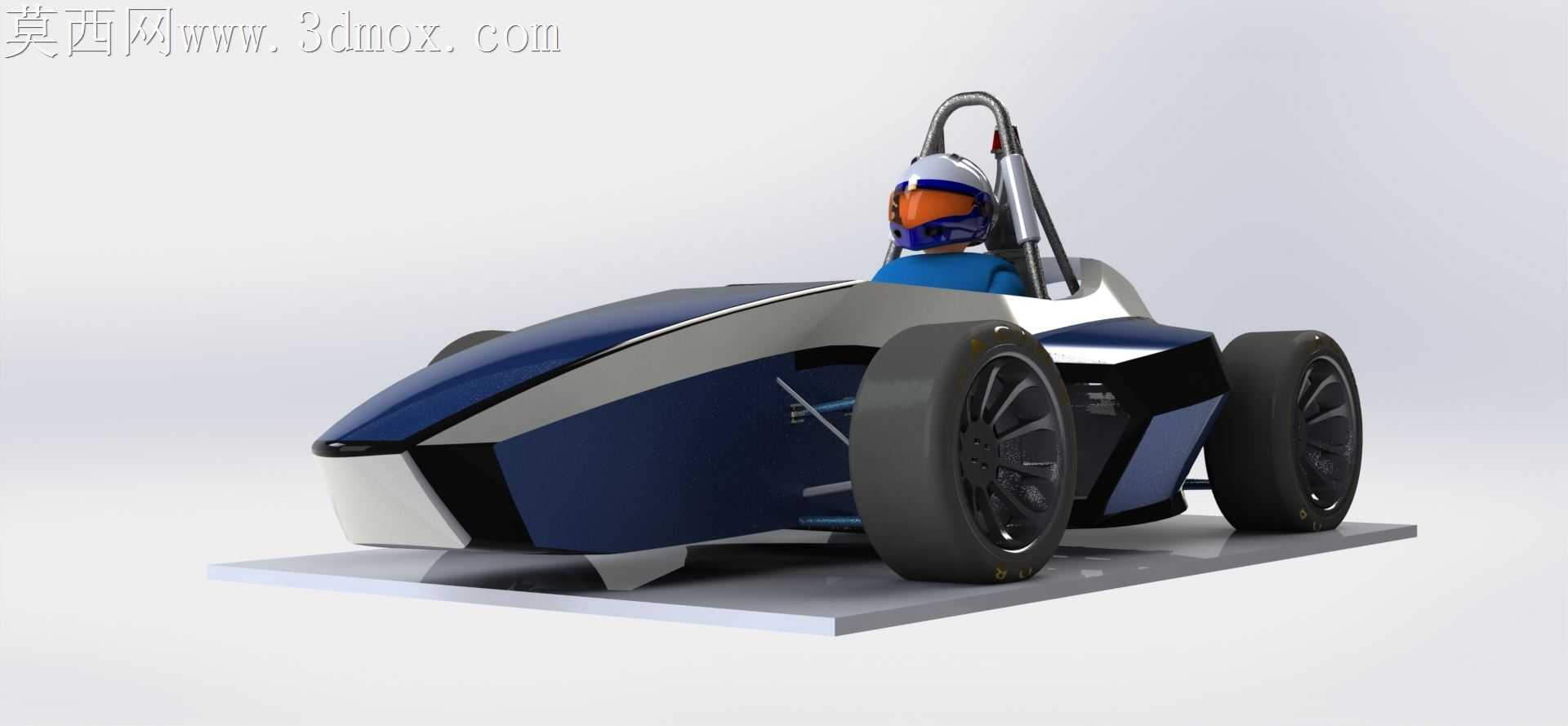

大学生方程式赛车单体壳结构设计

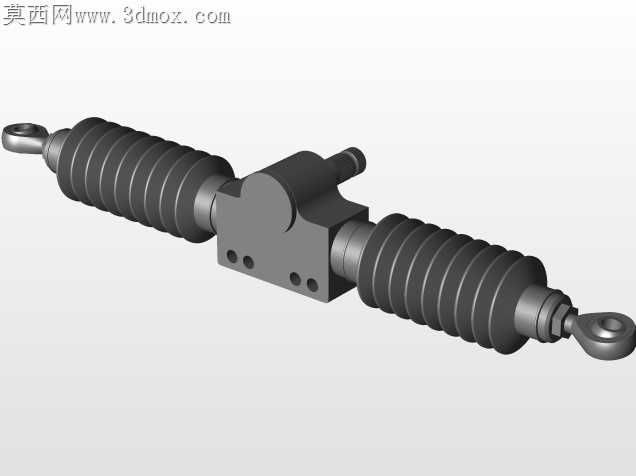

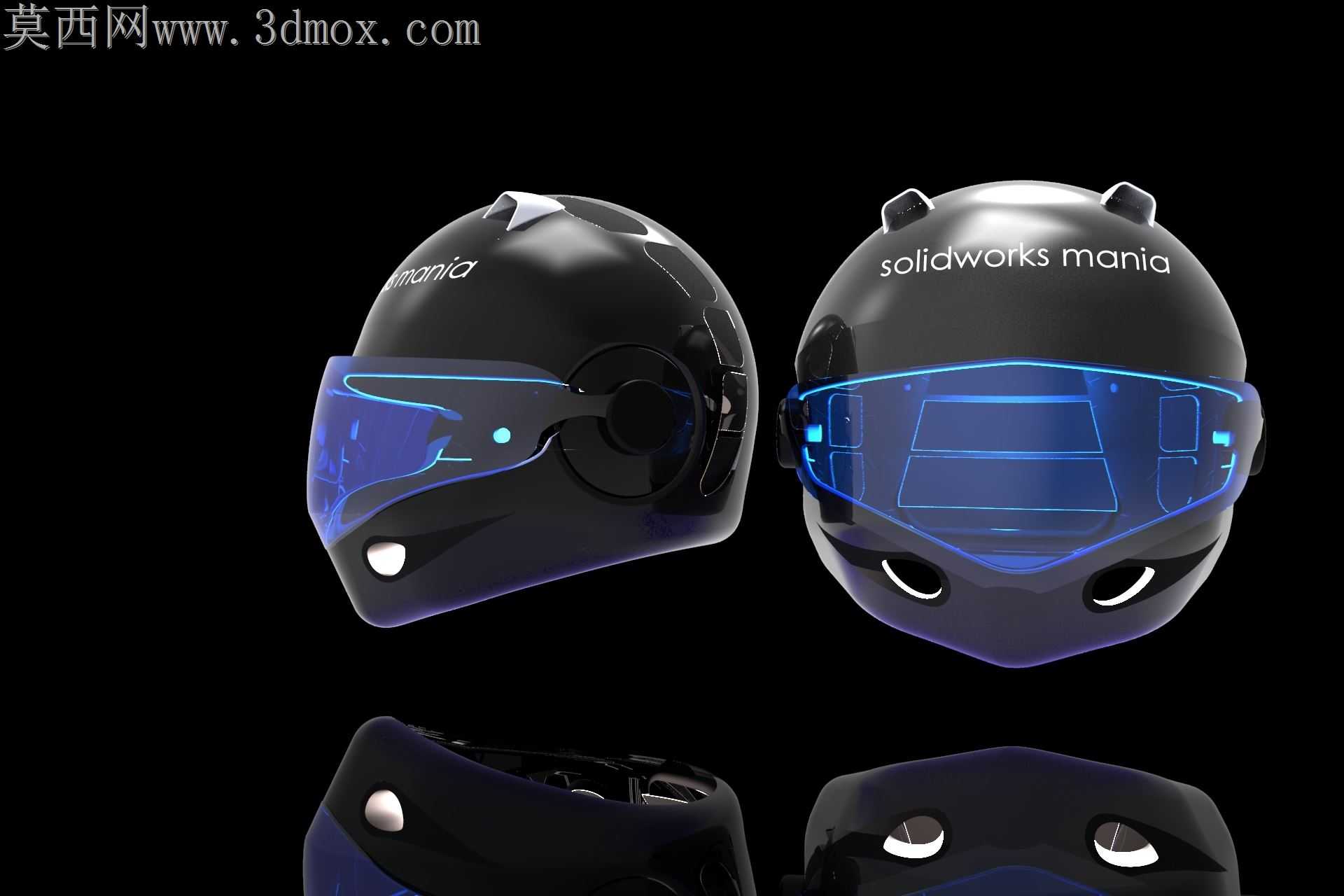

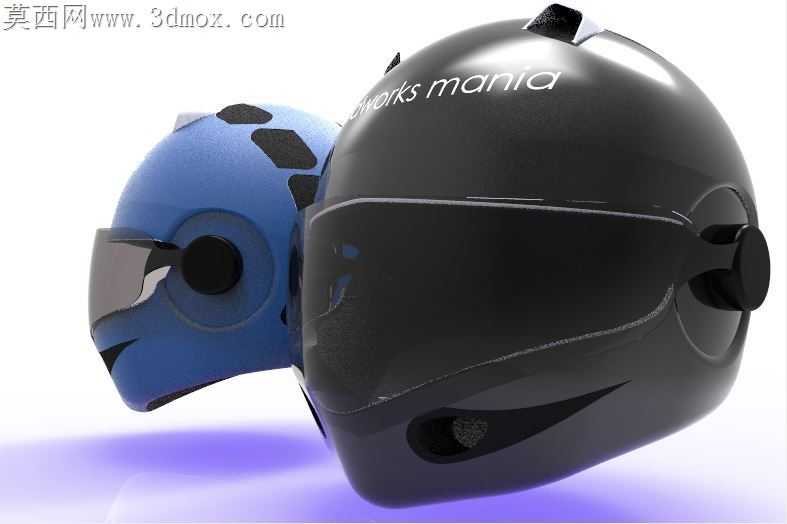

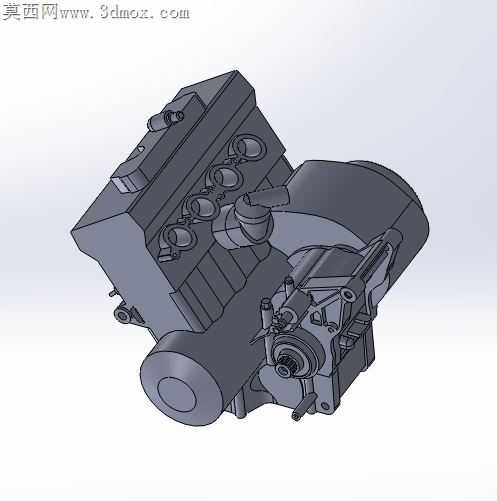

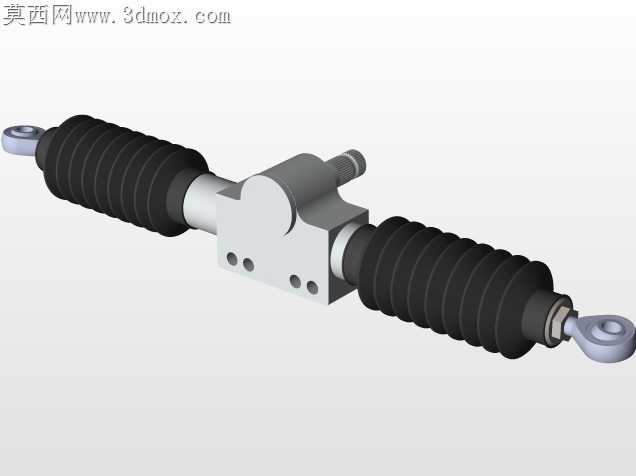

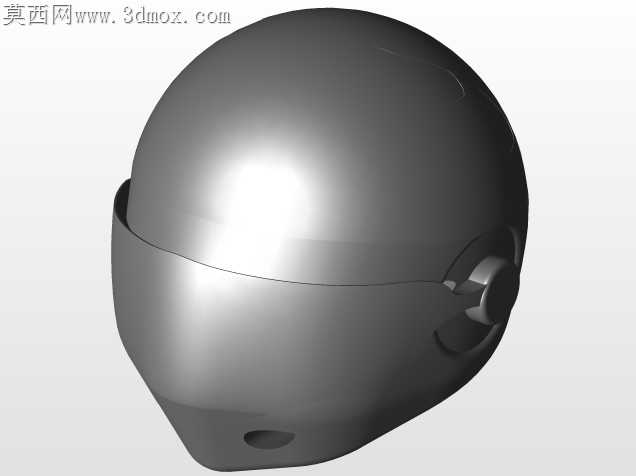

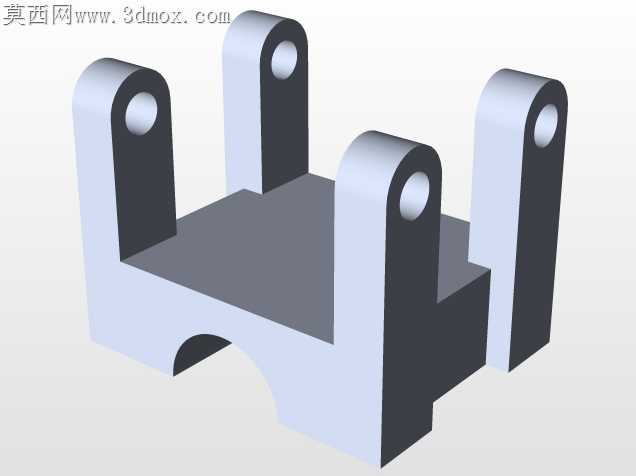

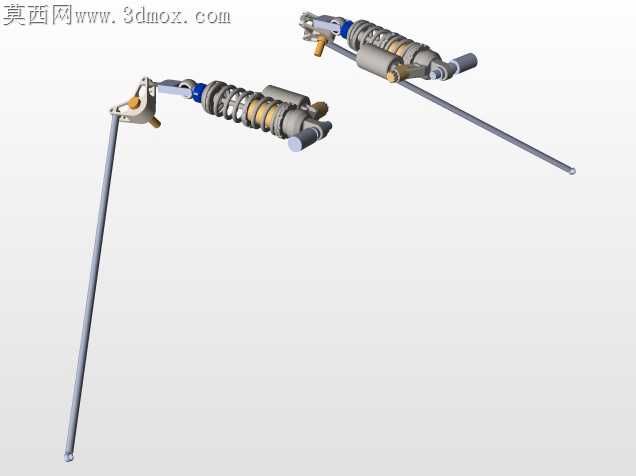

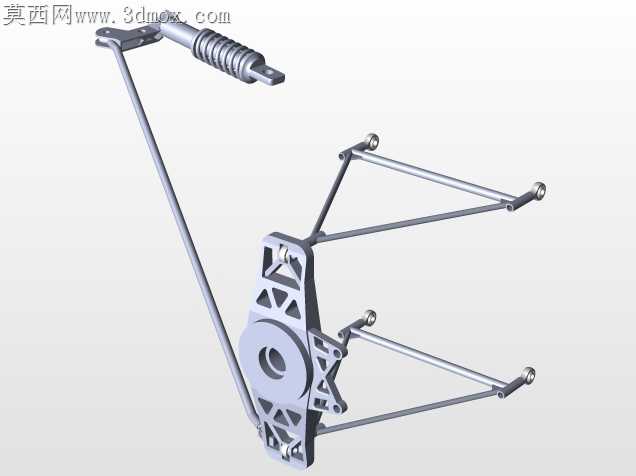

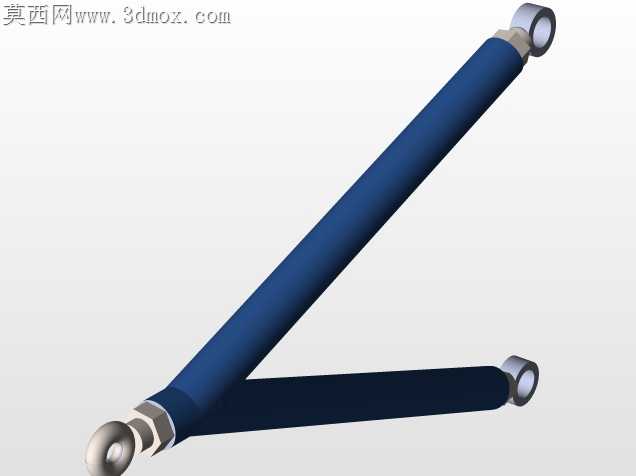

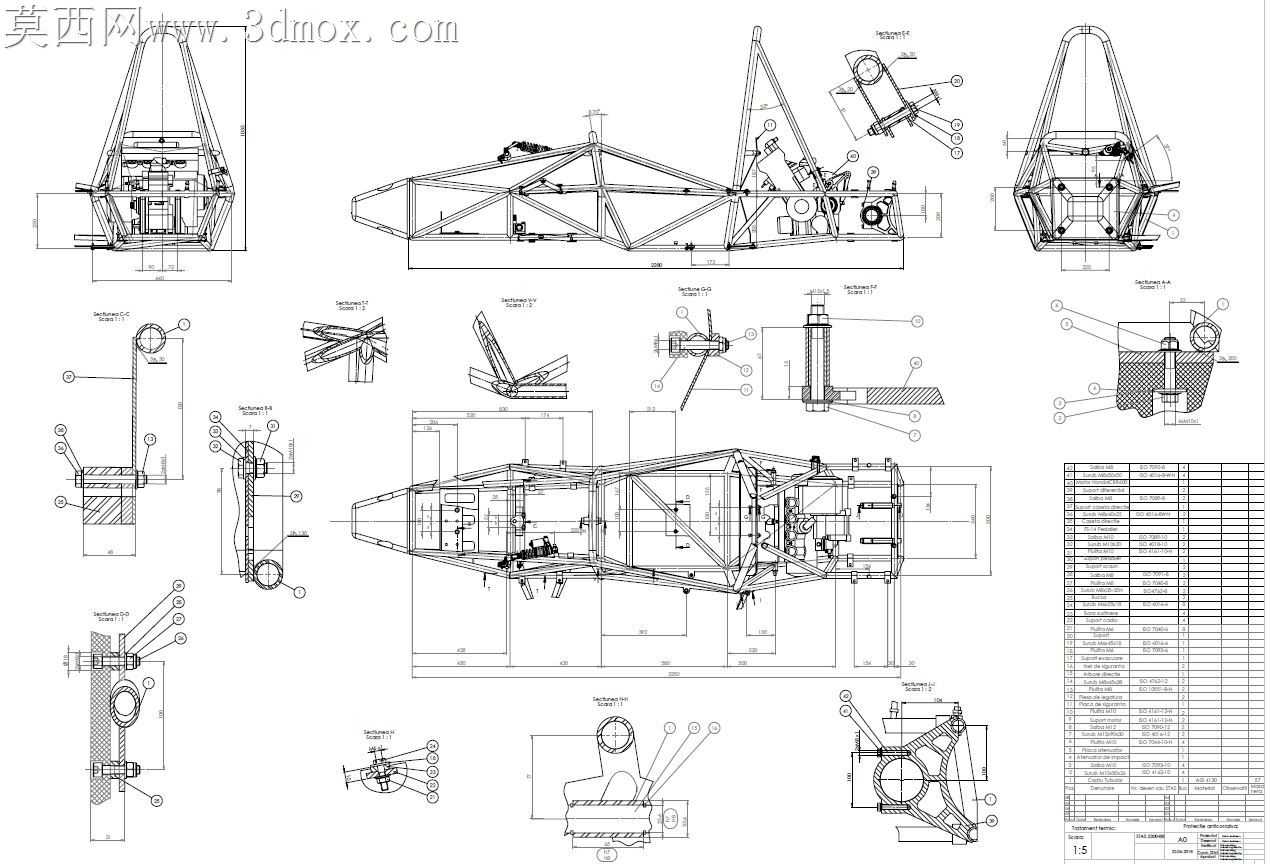

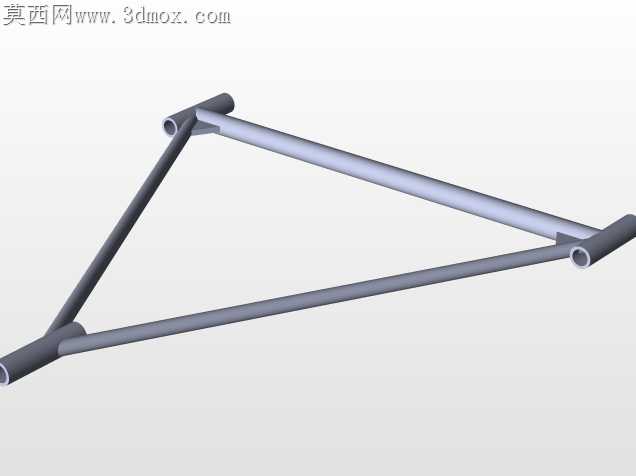

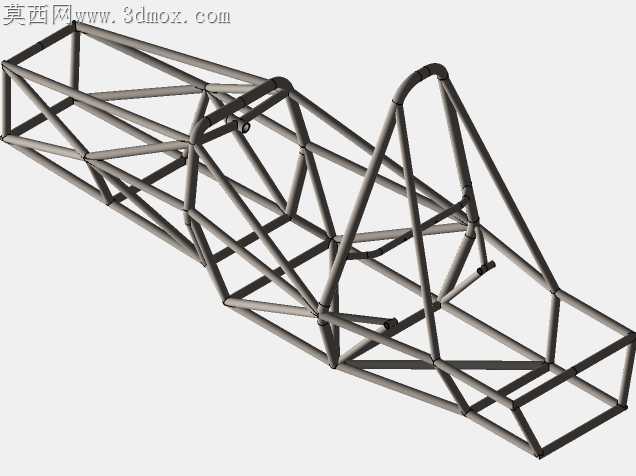

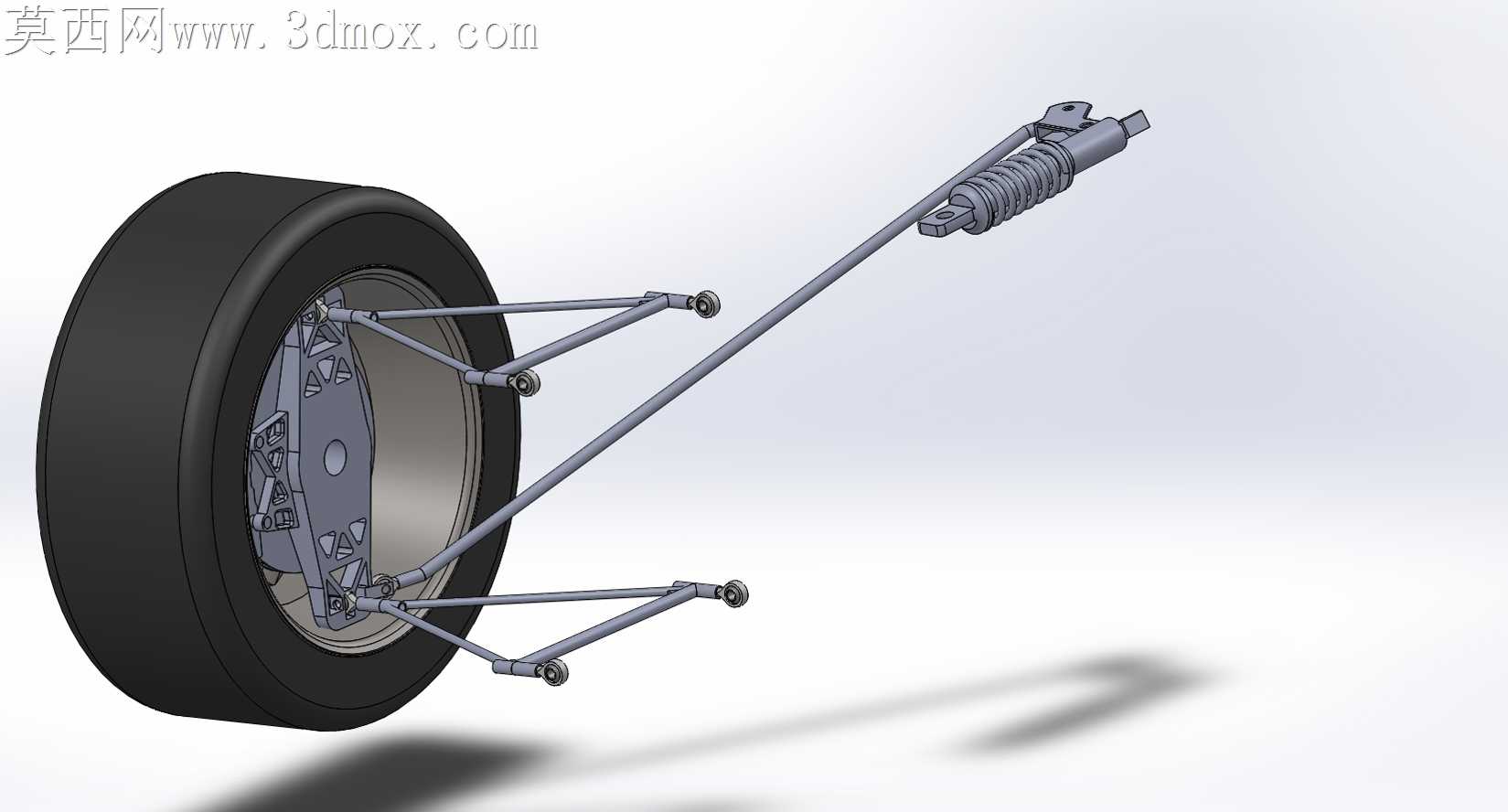

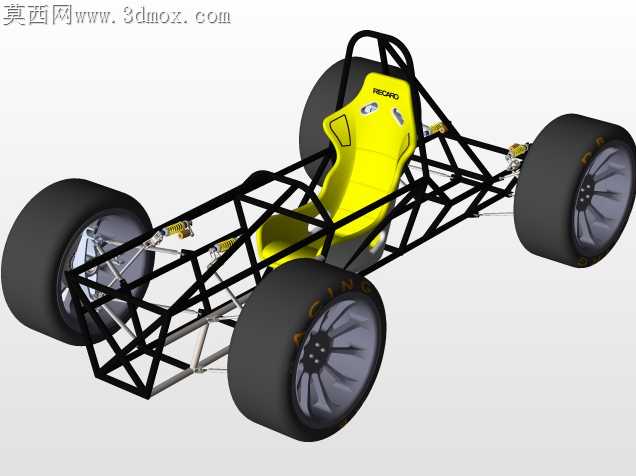

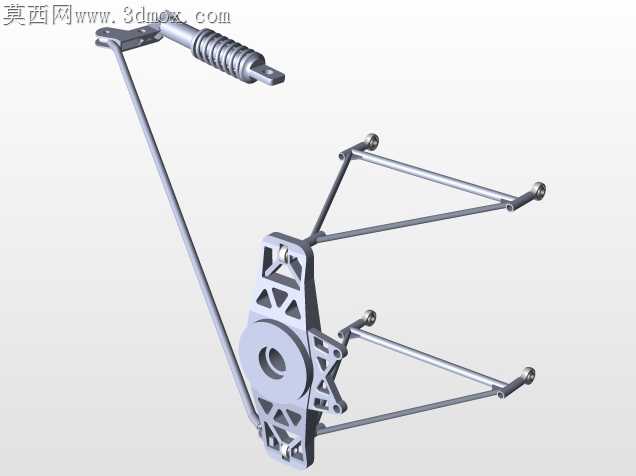

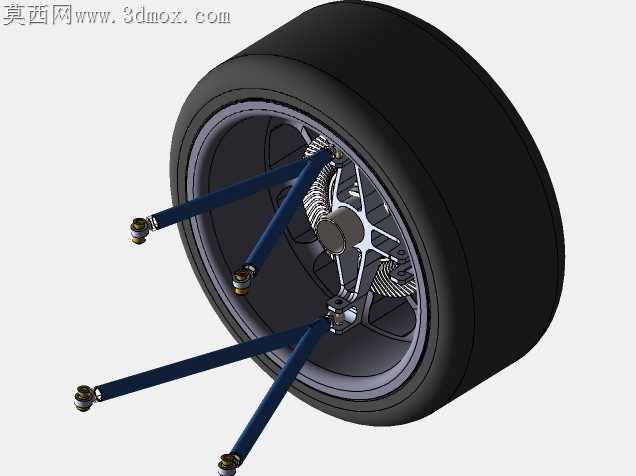

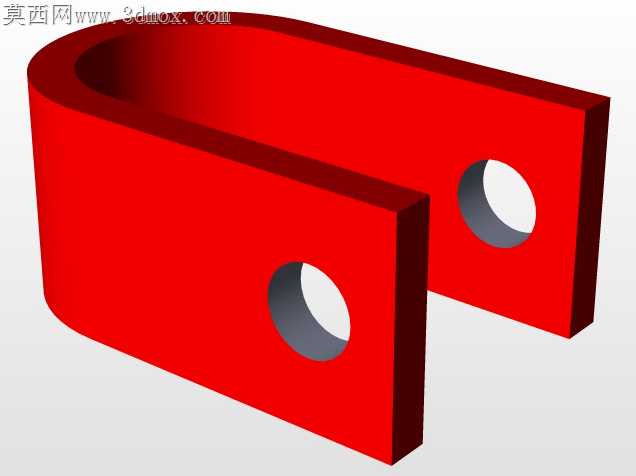

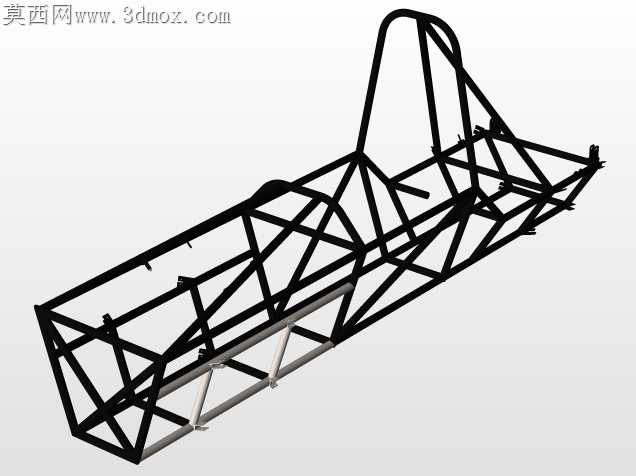

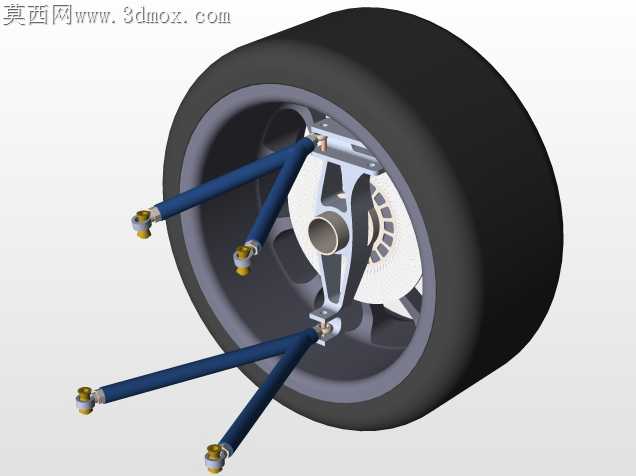

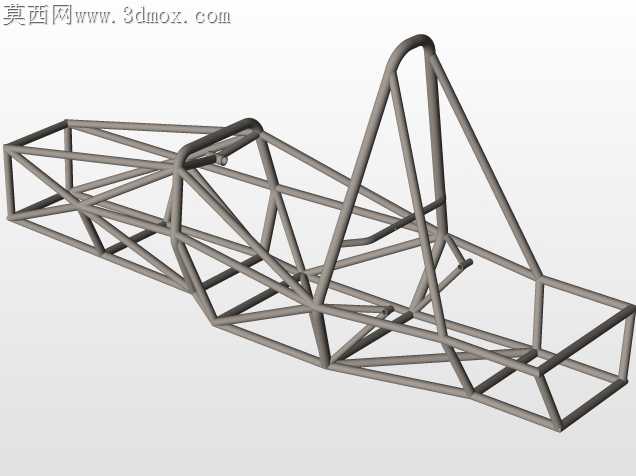

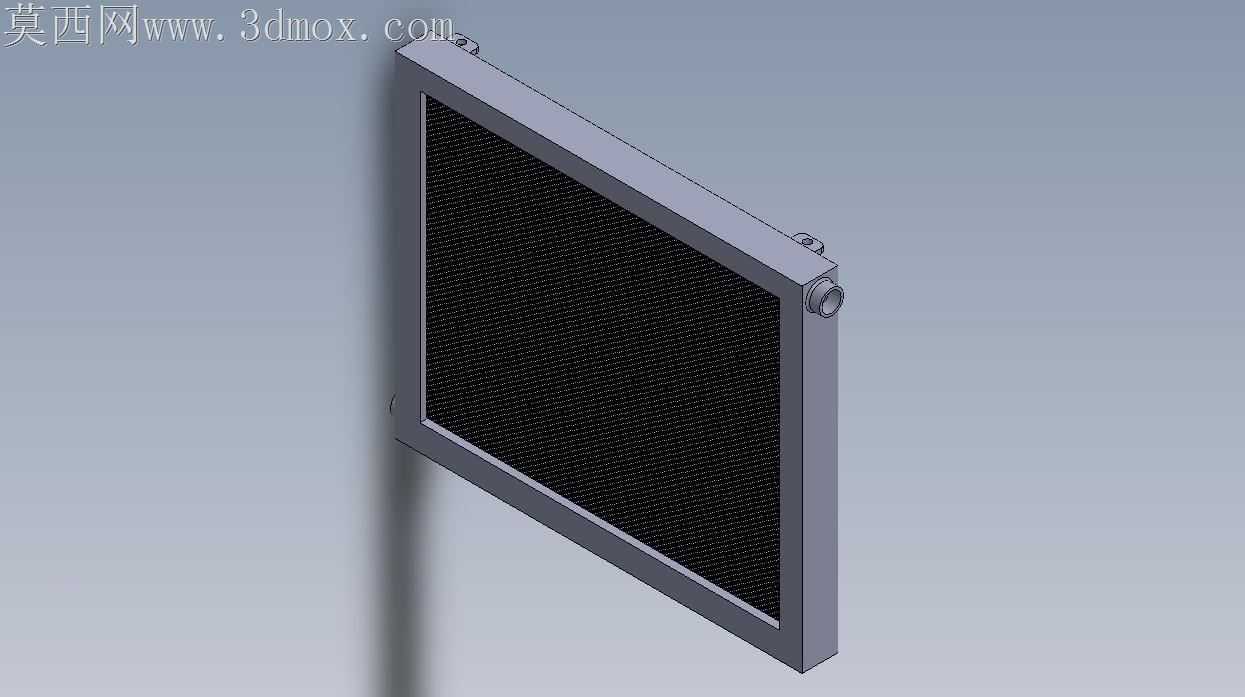

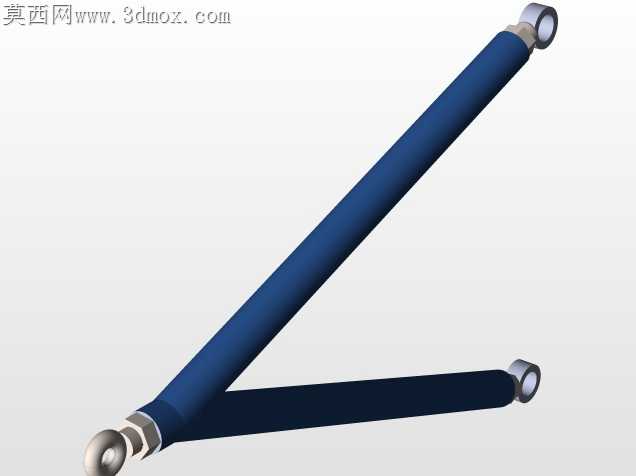

学生方程式赛事的单体壳车身加工，最容易踩的坑是曲面分块与管件焊接的干涉问题，很多初版设计为了追求流线型外观，把覆盖件曲面做的过度贴合内部防滚架，实际铺层或者钣金折弯时，曲面曲率超过常规加工极限，要么出现起皱要么需要额外定制昂贵的成型模具，完全超出学生车队的预算范围。这款设计的曲面处理特意在防滚架与外覆盖件之间预留了12mm的均匀间隙，既给碳纤维铺层的搭接边留出操作空间，也避免了行驶过程中车架振动带来的覆盖件摩擦异响，侧箱位置的曲面没有做激进的内收，而是顺着散热器的安装边界做了平缓过渡，不用做复杂的抽芯模具就能完成真空导入成型，加工成本能压缩到常规激进设计的三分之一。前轮轮拱的位置特意做了分段式的曲面拆分，上半部分可以单独拆卸，不用拆整个前翼就能完成转向拉杆的倾角调整，赛场上换件抢修的时候能省出至少四十秒的时间，这在分秒必争的耐久赛里足以拉开好几个名次。座舱开口的边缘做了一圈翻边结构，不是单纯的加厚处理，翻边的弧度刚好匹配六点式安全带的肩带走向，不会出现安全带磨外壳的情况，也能提升座舱开口处的抗扭刚度，过弯时单体壳的形变能控制在0.3度以内，不会出现转向迟滞的问题。尾部的发动机安装座没有直接和单体壳后段硬连接，而是预留了三个橡胶减震垫的安装位，能过滤掉单缸发动机高转速时的高频振动，避免后视镜抖到看不清后方车况，也能减少振动传递到车架导致的紧固件松脱风险。底板的曲面没有做完全平整的设计，在前轴后方做了一个微小的扩散器倾角，不用额外加装复杂的底板扩散器结构，就能在高速行驶时产生一定的下压力，同时不会增加太多的空气阻力，适配学生赛事常用的小排量发动机动力输出特性，不会因为空套阻力过大导致直线速度上不去。转向柱的安装位置特意避开了驾驶员头盔的碰撞区域，曲面内凹的深度刚好满足赛事规则里的碰撞安全距离要求，不用额外加装厚重的防撞垫块，能省出不少重量。整车的覆盖件分块都控制在1.2米的常规板材尺寸范围内，不用拼接大块板材，加工时的材料利用率能提升到87%，剩下的边角料刚好可以用来做前翼端板和小的安装支架，不会造成材料浪费。悬架安装点的位置在曲面内侧做了局部加厚的凸台，不用额外焊接安装支座，直接在凸台上攻丝就能安装控制臂，装配时的公差更容易控制，不会出现控制臂安装角度偏差导致的轮胎偏磨问题。
