液化石油气钢瓶阀门多工位自动装配设备

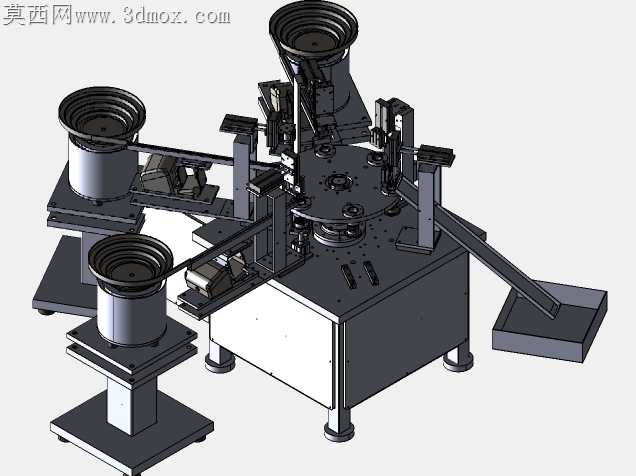

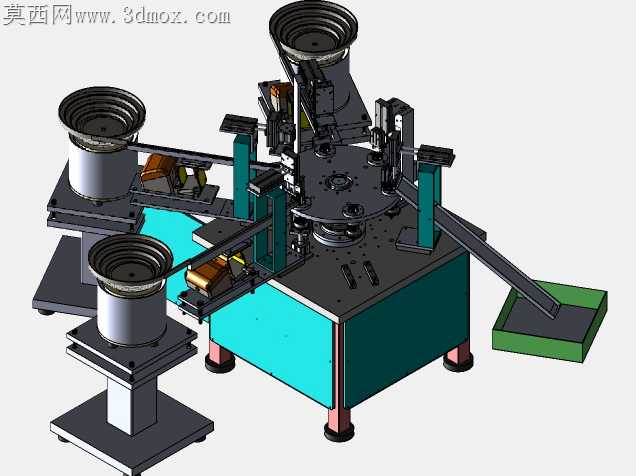

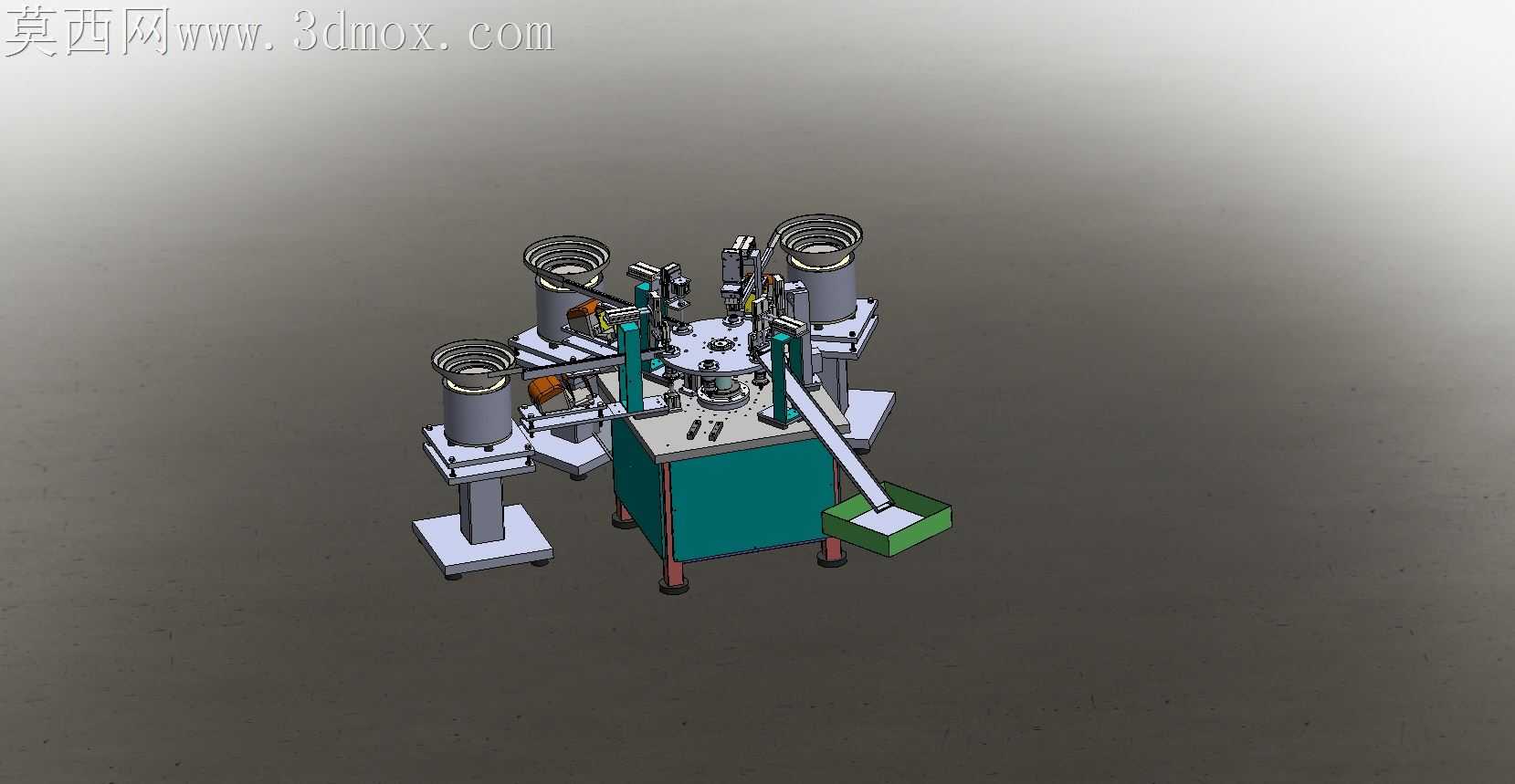

钢瓶阀门装配现场长期存在人工拧装扭矩不均、密封件错位漏装、多工序流转磕碰阀体螺纹的痛点，这套转盘式装配设备的结构设计完全围绕装配公差适配展开。转盘上的定位工装做了浮动锥面设计，钢瓶阀座送入工位时，锥面导向能自动修正±2mm的上料位置偏差，避免硬定位刮伤阀座密封面，工装底部的碟簧组能抵消转盘转动带来的0.15mm端面跳动，保证每个压装工位的同轴度误差控制在0.08mm以内。四个圆周分布的上料振动盘对应密封圈、阀芯、锁紧螺母、手轮四类零件，每个料道出口都做了柔性挡料结构，零件到位时挡块的聚氨酯缓冲头不会碰伤阀芯的密封胶面，料道宽度比零件外径大0.2mm，既不会卡料也不会让零件在输送过程中翻转错位。压装工位的执行件没有用刚性硬连接，而是在压头和气缸活塞杆之间加了一段尼龙缓冲柱，压装密封圈时，缓冲柱能吸收气缸伸出的瞬时冲击力，避免密封圈被挤压切边，压装到位后压力传感器触发信号，气缸保压0.3秒再退回，保证密封圈完全嵌入阀座槽内无翘边。拧装螺母的工位搭配了扭矩可控的电动起子，起子头做了快换结构，适配不同规格的阀盖螺母，起子下方的支撑块做了可升降设计，拧装时支撑块托住阀座底部，避免拧装扭矩过大导致阀座变形。设备侧边的落料槽做了倾斜15度的光滑导面，装配完成的阀门顺着导面滑入收料盒，导面贴了绒面材料，不会磕碰阀门表面的喷涂层。机架底部的四个可调脚杯能单独调节高度，适配车间地面不平整的工况，保证转盘转动时无偏载晃动，电控柜集成在机架内部，走线全部走机架内部的线槽，避免车间油污腐蚀线缆。每个工位旁都装了对射光电传感器，只要有零件漏装或者位置不对，设备就会暂停并触发对应工位的提示灯，不会让不合格品流到下一个工序，相比传统人工装配，这套结构能把阀门装配的密封合格率从87%提升到99.2%，同时避免人工操作时的工伤风险。
