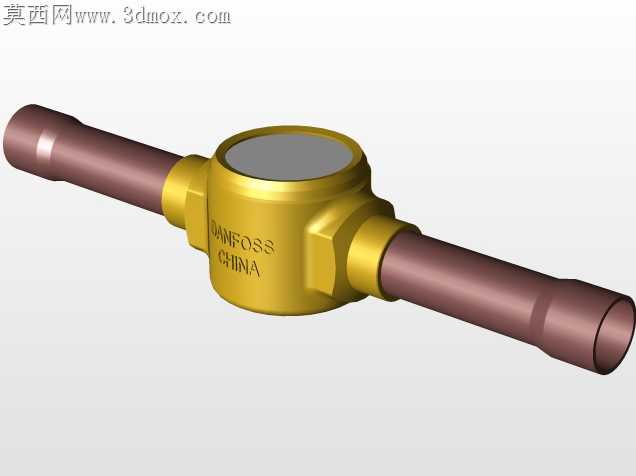

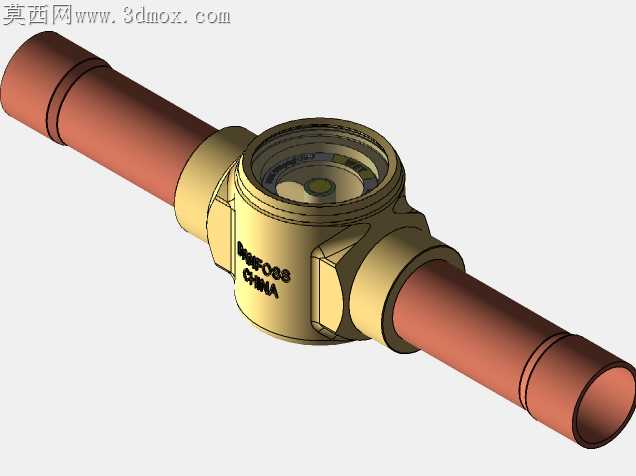

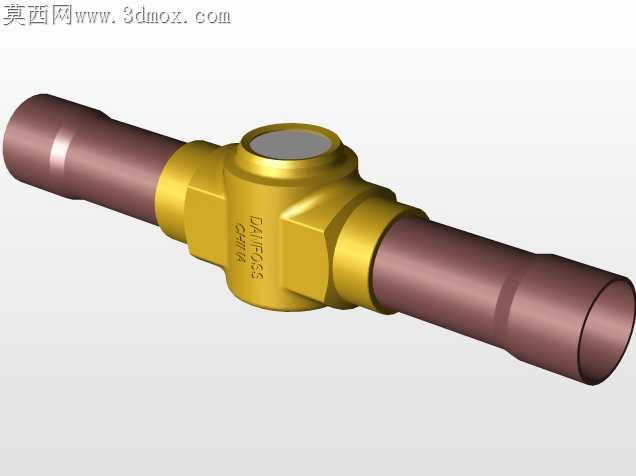

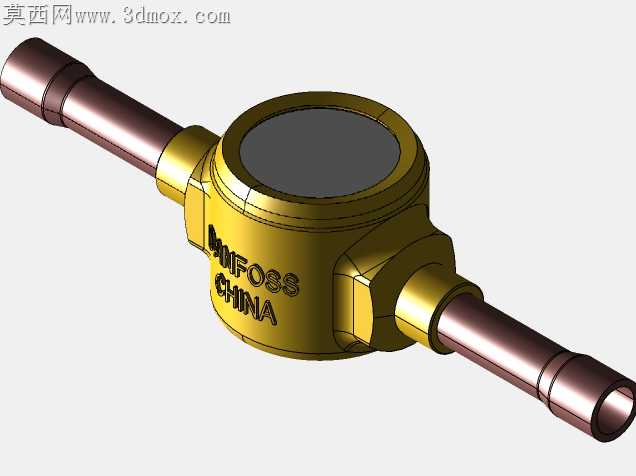

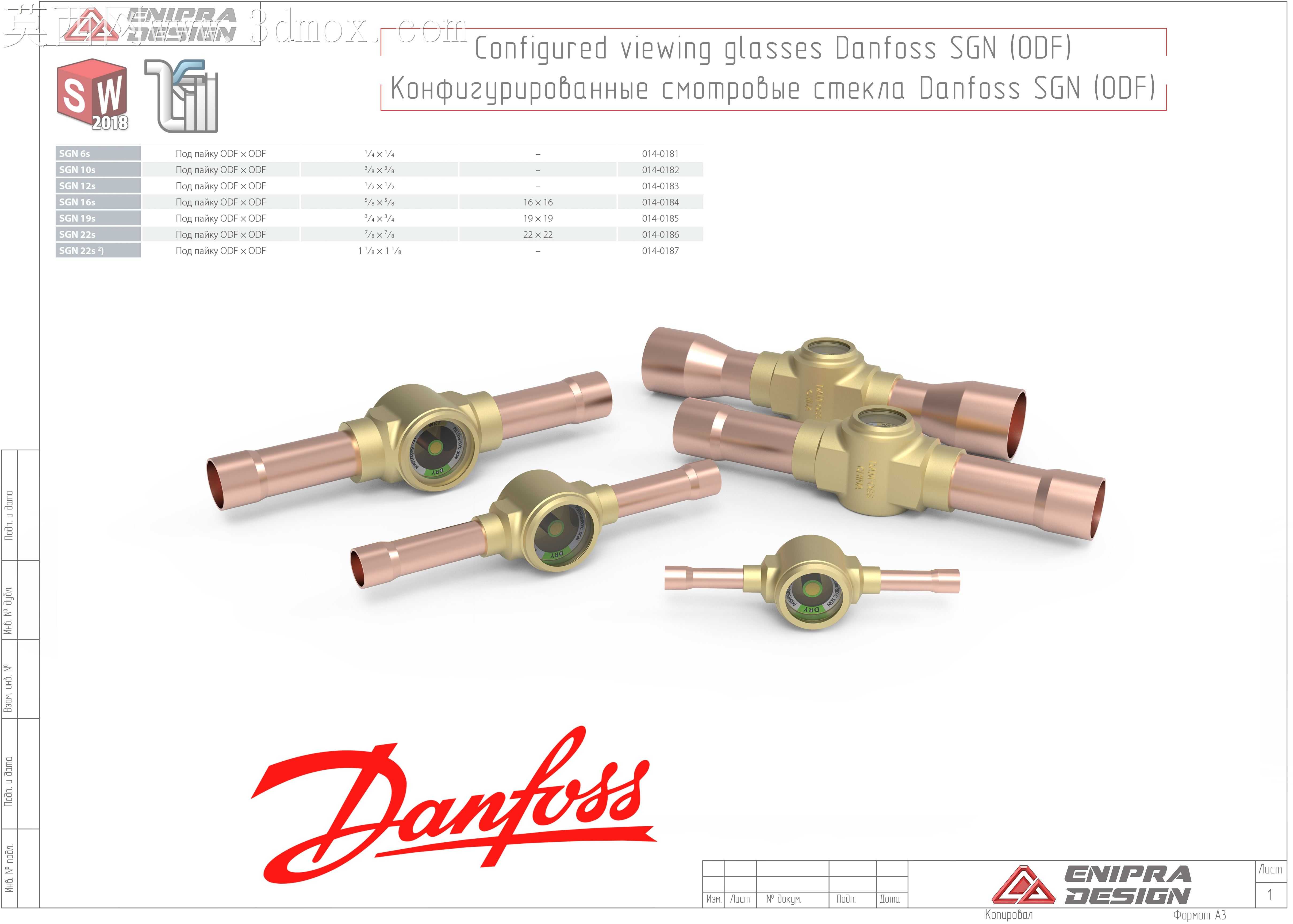

丹佛斯SGN型制冷管路视液镜结构设计

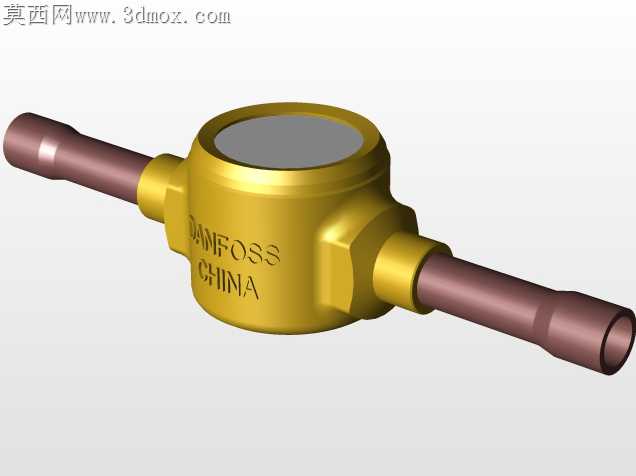

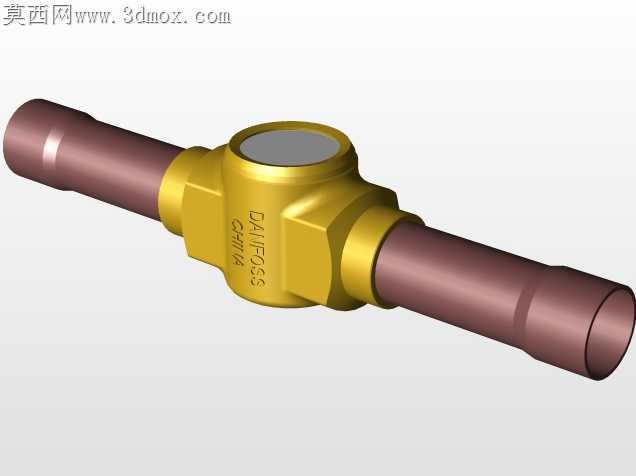

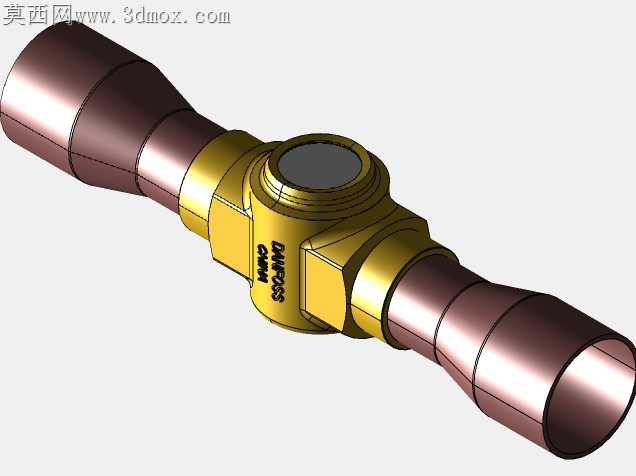

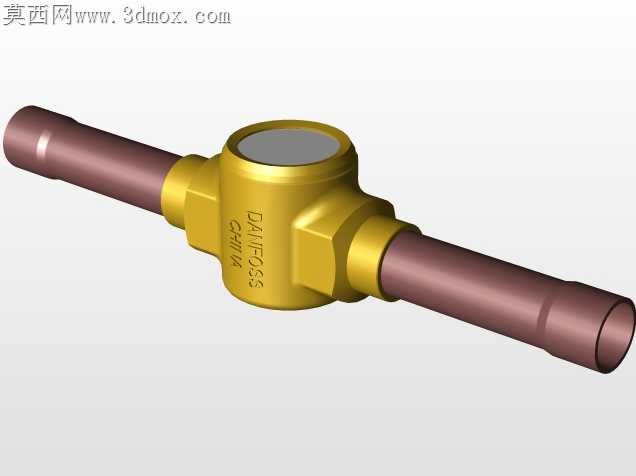

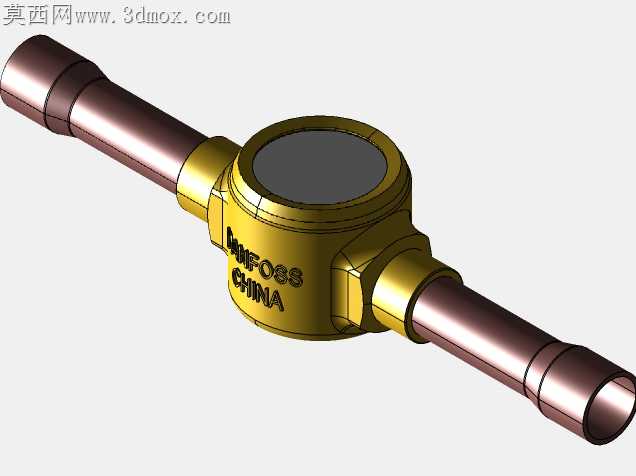

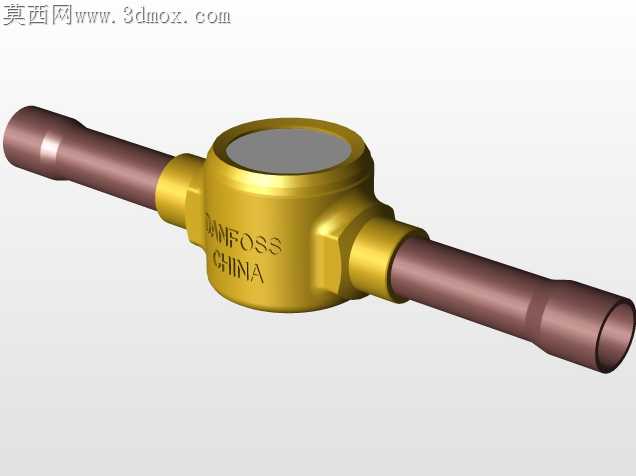

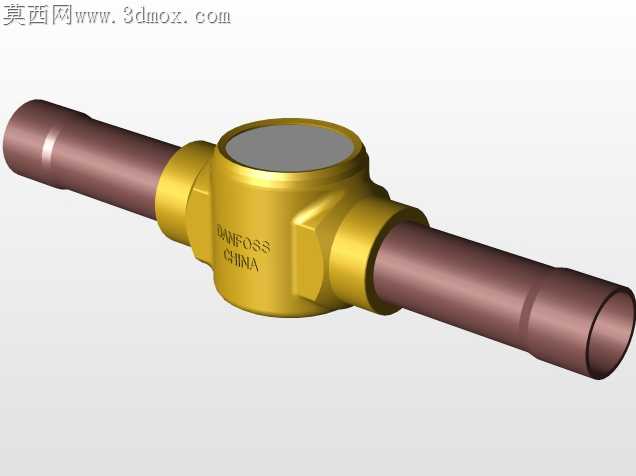

制冷系统管路焊接作业时，铜质接管与黄铜阀体的热膨胀系数差常年是加工端的隐性痛点，稍不控制焊接热输入就会导致视镜玻璃密封面出现微变形，后期充注冷媒后慢漏的故障在售后端占比居高不下。这套视镜结构在阀体与接管衔接处做了渐变壁厚过渡，靠近焊接端的铜接管段壁厚比常规同口径管路薄0.2mm，焊接时热量能快速沿管壁散出，不会直接传导到中部玻璃嵌装的密封腔位置，从加工源头降低热变形带来的密封失效风险。中部视窗的玻璃嵌合槽没有采用常规的直角台阶结构，槽底做了R0.3的圆弧过渡，装配密封垫片时不会出现直角边切割橡胶垫的问题，哪怕是现场维修更换垫片，也能保证密封面贴合度均匀，不会出现局部压合过紧导致垫片提前老化的情况。不同通径规格的视镜，中部观察腔的通流截面做了等比例匹配，不会出现小管径配大视腔导致的冷媒流阻骤升，也不会出现大管径配小视腔导致的观察视野受限，哪怕是系统内冷媒带少量冷冻油流过，也能在视窗位置形成平稳流态，方便运维人员清晰观察冷媒状态、判断系统是否存在缺氟或者含水超标的问题。两端接管的插接深度做了统一的限位凸台，现场焊接时不用反复测量插入深度，接管顶到凸台位置就是标准插接尺寸，既不会因为插接过深挡住视窗通流路径，也不会因为插接过浅导致焊接强度不足，哪怕是新手焊工操作，也能保证焊接后的管路同轴度偏差控制在允许范围内。视窗边缘的环形标识区做了微磨砂处理，日常巡检时不用刻意调整观察角度，就能快速看到视窗内冷媒的气泡状态，强光环境下也不会因为光滑表面反光看不清内部情况。阀体中部的六角结构尺寸适配常规活动扳手的夹持范围，现场安装拧紧时不会因为夹持面过小导致阀体打滑变形，六角的棱角处做了小倒角处理，安装时不会划伤操作人员的手套或者手部。不同规格的视镜密封腔尺寸做了系列化统一，同密封规格的玻璃视片、密封垫片可以通用，后期备件储备不用单独对应每个型号备货，能大幅降低运维端的备件管理成本。
