液压分配器P580工业液压元件三维设计

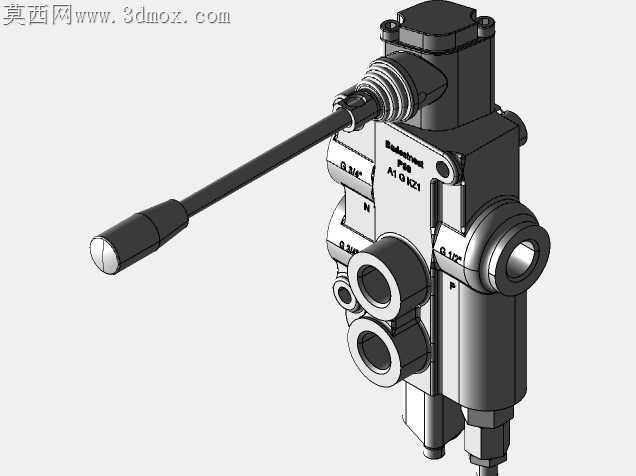

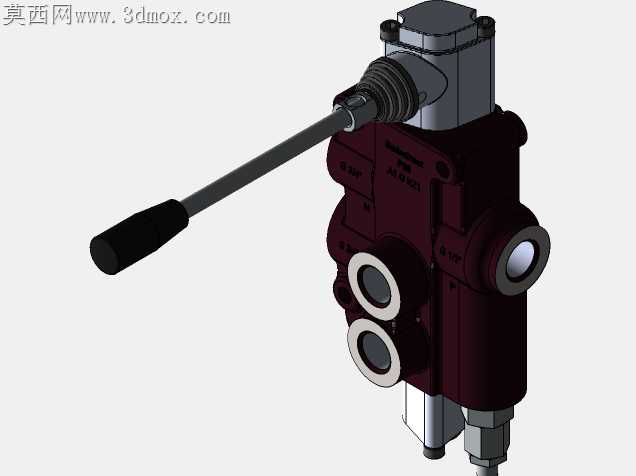

本作品为液压分配器P580的三维数字化设计模型，建模过程严格遵循液压元件的工程设计规范，首先基于液压系统的流体通断、流向引导功能需求，完成整体结构的参数化草图绘制，精准定位各柱塞安装位、流体通道、外接接口的相对位置与尺寸公差。建模阶段采用自顶向下的设计思路，先构建分配器的主体基座实体，通过拉伸、切除、布尔运算等特征操作，加工出内部连通的流体流道，保证流道转角处做平滑过渡处理，避免液压油流动过程中产生局部涡流与压力损失；随后逐一构建6个柱塞组件，每个柱塞均按照平行或串行分布的布局要求完成装配约束，还原柱塞与基座腔室的配合间隙，确保柱塞往复运动的行程空间符合液压驱动的动作逻辑。材质与渲染环节，针对液压元件的工业应用场景，为主体基座赋予铸铁哑光金属材质，模拟铸造壳体的粗糙质感与表面防锈处理效果，为柱塞组件赋予调质钢的亮面金属材质，区分运动部件与固定壳体的视觉差异，为密封沟槽位置添加橡胶材质的密封圈特征，还原元件的密封结构细节；渲染时采用工业产品展示常用的三点布光方案，主光源模拟车间顶光效果突出主体轮廓，补光消除结构死角的暗部阴影，环境光添加微弱的金属环境反射，让模型整体呈现出真实的工业元件质感。结构设计上重点还原了液压分配器的核心功能逻辑：进油口连通液压泵来油通道，工作油口对应液压缸、液压电机等执行元件的外接回路，回油口连通油箱回路，通过6个柱塞的位置切换实现不同油路的通断组合，头部的流量消耗器接口做了单独的结构强化设计，保证高压油液输送过程中的结构强度，所有接口的螺纹规格、安装法兰尺寸均参考液压行业通用标准设定，确保模型可直接用于液压系统的装配模拟、工况演示与工程出图参考。
